(upravil antonio 30. 9. 2021 16:23)

Téma: Tonyho měření

V tomto vláknu budu přidávat měření různých reproduktorů, mám pro to speciální uzavřený 20l box o stranách 28x45 cm se zaoblenými hranami, kde můžu měnit část čelní desky a osadit do průměru 20 cm. Další podmínky:

- repra nezapuštěná (pokud není uvedeno jinak)
- měřeno z 1 m při 1 W (vztaženo k Re) + napojení měření v blízkém poli pár mm od středu membrány
- difrakce boxu je nezapočítána
- vyhlazování 1/24 oct ve Vituixu
- impedance volně, měnič zavěšený ve vzduchu

Mikrofon M-1 s vložkou Panasonic WM-61A z prodance (už nedostupný, kupoval jsem v roce 2011 za 600 Kč) s kalibrací. Je připevněn na jednoduchém stojanu sestávajícího z kolmo svedené hliníkové 12mm trubky včetně malé krabičky s elektronikou od Linkwitze a rety.

Tonyho měření 2 - výšky a drivery

(upravil antonio 2. 3. 2024 12:06)

Re: Tonyho měření

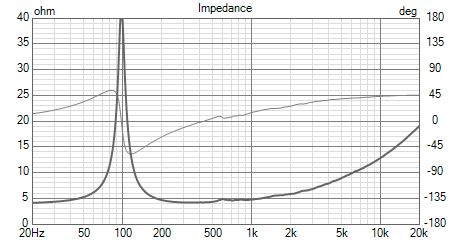

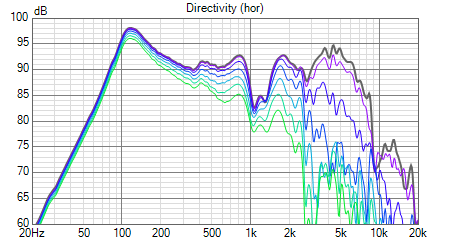

TESLA PN 632 08 ZS 1954
Qms=18,6; Qes=1,95; Qts=1,765; fs=109,1 Hz; Mms=7,5 g; Cms=0,284 mm/N; Rms=0,28 kg/s
Dd=165 mm; Sd=213,82 cm^2; Vas=18,42 l; Re=3,82 Ohm; Bl=3,17 N/A; Rme=2,64 kg/s
SPL=92,77 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,39 mH

https://i.postimg.cc/SN6zs3hf/shot001.png https://i.postimg.cc/dVJZT6QP/shot002.png
https://i.postimg.cc/vgzxXnXd/DSC02250s.jpg https://i.postimg.cc/Pv5p7qFv/DSC02251s.jpg

Podle sinclaira vyráběný ještě v Pardubicích. Kus je v naprostém pořádku, zavěšení je řešeno pavoučkem vyrobeným z pertinaxu lepeným ke kuželovému kónusu tenké žebrované membrány s malým vnitřním tlumením, magnet ze slitiny AlNi. K magnetické mezeře je volný přístup a tak míval přes koš převlečen kalikový obal - tzv. košilku. Lze naměřit subharmonické, první jsem objevil při 1,2 V na 2,4 kHz.

Re: Tonyho měření

Člověče, to repro je v úžasný kondici, to snad bylo skladováno v inertní atmosféře? ten nástřik koše je původní? Zajímavé že ten papír za 60 let nedegradoval, když to porovnám s pár let starým polyuretanovým závěsem, tak šmytec. Otázka možná, jak za tu dobu zesláblo pole toho magnetu. Taky je zajímavý, že tomu nevadilo vyhřátí magnetu při navařování nástavců.

Re: Tonyho měření

Magneticky obvod bude ok. Je to ALNICO a to na rozdil od ferritu drzi solidni syceni v mezere leta. Svarovalo se to před vlozenim do magnetovaci stolice. Stalo by za úvahu ten zaves osetrit neboť ten papir bude zkrehly a při vetsim prikonu bude trpet.

to crifodo: polyuretan bylo zahodno osetrit uz u novych reproduktoru naterem a hlavne se vyhnout primomu slunecnimu svitu , UV degraduje PU primo katastrofalne.

Re: Tonyho měření

Původní stav. Že by sláblo mag. pole mi není známo. Polyuretan je problematický materiál, se kterým TESLA asi proto ani nepracovala, tohle je normální trvanlivý papír, který v přijatelných podmínkách musí vydržet generace, ten reproduktor si nedokážu ani v lepší kondici představit, druhá věc je, že jakýmkoli zásahem mu seberu na hodnotě.

Re: Tonyho měření

Nějaké zmínky o zeslabení magnetů jsem četl v Malých elektromotorech a dynamech z roku asi 1954, a pak někde zmínku že se permanentní magnety do deprezských ústrojí dávaly zestárnout před montáží, ale tam asi nešlo o AlNiCo.
Ten papír musí vydržet hodně už proto, že tyhle staré reproduktory zpravidla stejně posledních 30-40 let byly jen uloženy, protože se poslouchala novější spotřebka nebo přímo HiFi. Samozřejmě nevylepšovat, zvráceně neestetizovat nic.
Molitanové závěsy jsem (naštěstí) potkal minimálně, letos na jaře jsem řešil opravu bedniček Sony, kde jsem je nahradil gumou. Ten molitan tam odešel prakticky ve tmě a v mírném prostředí, jak moc to kdo trápil akusticky, netuším.
Ale to sem asi nepatří. Každopádně je zajímavé, že tahle měření Tonda začíná od píky.

(upravil antonio 2. 3. 2024 12:05)

Re: Tonyho měření

TESLA 2AN 632 00 UP 1955
Qms=1,2; Qes=1,44; Qts=0,655; fs=57,6 Hz; Mms=12 g; Cms=0,636 mm/N; Rms=3,62 kg/s
Dd=165 mm; Sd=213,82 cm^2; Vas=41,31 l; Re=3,41 Ohm; Bl=3,21 N/A; Rme=3,02 kg/s
SPL=89,27 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,29 mH

https://i.postimg.cc/Pqy9M00H/shot001.png https://i.postimg.cc/j5j93Zr7/shot002.png
https://i.postimg.cc/3WyC8XVJ/DSCF2018.jpg https://s18.postimg.cc/6gyd5ac05/DSCF2019.jpg

Vyroben už ve Valmezu, vychází z PN 632 08 - magnet AlNi, radiální kónus a pevný difuzor. Zavěšení už středicí membránou, závěs je schopný větší výchylky a rezonance je níž. Otvory v koši jsou opatřeny látkou (plst nebo flanel) působícími jako akustický odpor a jedním volným pro akustickou hmotnost. Jedná se o úpravu spodního pásma podle patentu 85327. Protože je jeden z otvorů volný, rezonance není symetrická a parametry se určují hůř, navíc Mms zde označuje hmotnost systému s přidanou ak. hmotou a SPL je tak ve skutečnosti větší. Na středech a dál poněkud vyšší 2. harmonická.

Staré orientační měření v bedně 30x30 cm s osou otáčení mimo čelo bez navázání na NF.

(upravil antonio 2. 3. 2024 12:01)

Re: Tonyho měření

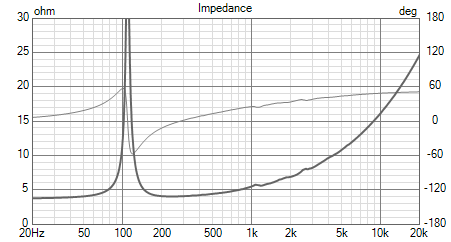

TESLA 2AN 633 50 TX 1956
Qms=13,7; Qes=2,46; Qts=2,086; fs=101,6 Hz; Mms=8,5 g; Cms=0,289 mm/N; Rms=0,4 kg/s
Dd=165 mm; Sd=213,82 cm^2; Vas=18,74 l; Re=4 Ohm; Bl=2,97 N/A; Rme=2,21 kg/s
SPL=90,91 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,33 mH

https://i.postimg.cc/RC8WX9MR/shot001.png https://i.postimg.cc/Dw383g44/shot002.png
https://i.postimg.cc/2LGdqJgh/DSC02246s.jpg https://i.postimg.cc/pyJ3YdHY/DSC02247s.jpg

Předchůdce ARO 511, který byl nejspíš stejný, jen přeznačený na nový systém. Tvar membrány je tentokrát nerozvinutelný, magnet stále AlNi. Tehdejší použití v dřevěných skříňkách rozhlasu po drátě.

(upravil antonio 4. 3. 2024 12:33)

Re: Tonyho měření

TESLA ARE 667 BN 1968
Qms=9,42; Qes=0,98; Qts=0,888; fs=97,6 Hz; Mms=7,3 g; Cms=0,364 mm/N; Rms=0,48 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=23,08 l; Re=4,04 Ohm; Bl=4,3 N/A; Rme=4,57 kg/s
SPL=95,29 dB/W/m; Hc=6 mm; Hg=4,5 mm; Xmax=0,75 mm; Pe=0 W; Le=0,22 mH

https://i.postimg.cc/3JsjThkf/shot001.png https://i.postimg.cc/Kz6wTV99/shot002.png

Oproti kruhovým ARO nemají problém se zvlněním mezi 1-3 kHz, zato u tohoto kusu jsou malé rezonance kolem 600 Hz viditelné taky na zvýšené 2. harmonické. V tomto případě si jakýsi chroust (jaký vlastně? big_smile) pochutnával na filcu, membrány se ale netknul.

Měřeno orientačně volně na stojanu bez ozvučnice.

https://s18.postimg.cc/bux5cvc11/DSCF2117.jpg https://s18.postimg.cc/t87frqf1x/DSCF2118.jpg


TESLA ARE 667 TO 1973
Qms=14,7; Qes=1,63; Qts=1,467; fs=124,2 Hz; Mms=7,3 g; Cms=0,225 mm/N; Rms=0,39 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=14,25 l; Re=3,75 Ohm; Bl=3,62 N/A; Rme=3,49 kg/s
SPL=94,13 dB/W/m; Hc=6 mm; Hg=4,5 mm; Xmax=0,75 mm; Pe=25 W; Le=0,21 mH

TESLA ARE 667 MM 1977
Qms=10,7; Qes=2,11; Qts=1,762; fs=107 Hz; Mms=7,3 g; Cms=0,303 mm/N; Rms=0,46 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=19,2 l; Re=3,89 Ohm; Bl=3,01 N/A; Rme=2,33 kg/s
SPL=92,36 dB/W/m; Hc=6 mm; Hg=4,5 mm; Xmax=0,75 mm; Pe=25 W; Le=0,25 mH

Re: Tonyho měření

že by mol šatní?

Web

Re: Tonyho měření

ARE667 byl typicky osazován do účastnických skříněk RPD (šedá plastová nazývaná "Velká tanečnice"), odkud býval jako nevyužitý brakován pro různé kytarové účely.

(upravil pzwak 15. 12. 2016 11:53)

Re: Tonyho měření

Jo, moli jsou svině. A ten filc byl dělaný kdysi z poctivých přírodních tkanin, takže se není co divit.

Web

(upravil antonio 3. 3. 2024 16:43)

Re: Tonyho měření

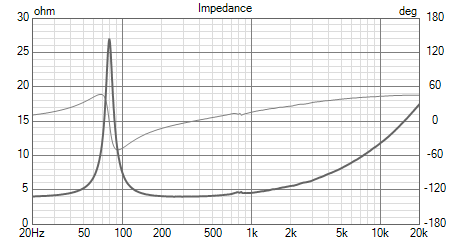

TESLA ARO 689 ZX 1964
Qms=8,59; Qes=1,46; Qts=1,248; fs=78,6 Hz; Mms=7,9 g; Cms=0,519 mm/N; Rms=0,45 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=32,89 l; Re=3,96 Ohm; Bl=3,25 N/A; Rme=2,67 kg/s
SPL=92,27 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,2 mH

https://i.postimg.cc/7hbmD4c9/shot001.png https://i.postimg.cc/mDLmXCy0/shot002.png
https://i.postimg.cc/KRZfNzFc/DSC02200s.jpg https://i.postimg.cc/RNXRbBV7/DSC02201s.jpg

Jeden z raných nové řady s magnetickou slitinou AlNiCo (od 1961), z důvodu malých ztrát se začala používat nízkouhlíkatá ocel typu Arema (ČSN 12013 a 12014). Zlepšení oproti starší neekonomické AlNi řadě. Nízké zkreslení. V tomto případě dělal vrchlík silné pazvuky a odstranil jsem ho, na měření to má minimální vliv.


TESLA ARO 687
Qms=10,1; Qes=2,65; Qts=2,099; fs=116,2 Hz; Mms=7,5 g; Cms=0,25 mm/N; Rms=0,54 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=15,85 l; Re=7,98 Ohm; Bl=4,06 N/A; Rme=2,07 kg/s
SPL=91,61 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,34 mH

Mms zvolena o chlup menší než u ARO 689, neměřeno.

(upravil antonio 2. 3. 2024 11:57)

Re: Tonyho měření

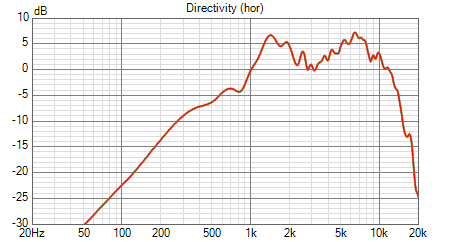

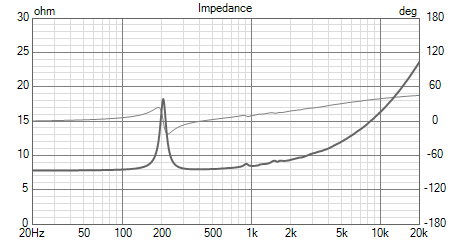

vysavač, vlastně TESLA ARZ 688 DA 1976
Qms=9,3; Qes=7; Qts=3,994; fs=205,5 Hz; Mms=4 g; Cms=0,15 mm/N; Rms=0,56 kg/s
Dd=130 mm; Sd=132,73 cm^2; Vas=3,75 l; Re=7,87 Ohm; Bl=2,41 N/A; Rme=0,74 kg/s
SPL=88,56 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,21 mH

https://i.postimg.cc/HWPzkvpL/shot001.png https://i.postimg.cc/L6YTYkX3/shot002.png

Koš ze silného plechu působí betelně. Několik rezonancí mezi 800-3 kHz, dál vyrovnaný a i slušné zkreslení, vysoko položená vlastní rezonance s extrémním Q a zkreslením "všemi" harmonickými. Na vysávání... smile

Měřeno orientačně volně na stojanu bez ozvučnice.

https://s33.postimg.cc/toljwdbp7/DSCF2090s.jpg https://s33.postimg.cc/z00gh35hn/DSCF2091.jpg

Re: Tonyho měření

Tondo tomu se neříkalo vysavač ale smeták, nebo ? smile

(upravil antonio 21. 9. 2021 20:48)

Re: Tonyho měření

Že bych si to vymyslel já? big_smile


TESLA ARE 689 ZX 1964
Qms=13,5; Qes=3,34; Qts=2,678; fs=110,5 Hz; Mms=7,3 g; Cms=0,284 mm/N; Rms=0,38 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=18,01 l; Re=4,24 Ohm; Bl=2,54 N/A; Rme=1,52 kg/s
SPL=90,5 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,22 mH


TESLA ARE 689 MM 1977
Qms=10,1; Qes=2,18; Qts=1,793; fs=113 Hz; Mms=7,3 g; Cms=0,272 mm/N; Rms=0,51 kg/s
Dd=162 mm; Sd=206,12 cm^2; Vas=16,39 l; Re=4,2 Ohm; Bl=3,16 N/A; Rme=2,38 kg/s
SPL=92,24 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,21 mH

Re: Tonyho měření

asi jo, jistě smeták.

Re: Tonyho měření

antonio, určite nie, za mna a dvoch dalších... určite vysavač smile

Re: Tonyho měření

Smeták jsme tomu říkali už v době, kdy s tím někdo zkoušel dělat jednopásmové skorošneky, a to je víc jak 30 let...

Web

(upravil antonio 2. 3. 2024 11:56)

Re: Tonyho měření

TESLA ARN 567 NG 1977
Qms=10,2; Qes=0,62; Qts=0,584; fs=41,5 Hz; Mms=12,5 g; Cms=1,177 mm/N; Rms=0,32 kg/s
Dd=136 mm; Sd=145,27 cm^2; Vas=35,26 l; Re=4,06 Ohm; Bl=4,62 N/A; Rme=5,26 kg/s
SPL=87,98 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,44 mH

https://i.postimg.cc/43gMJ2X0/shot001.png https://i.postimg.cc/CKs2dC1x/shot002.png
https://i.postimg.cc/303qmFnY/DSC02185s.jpg https://i.postimg.cc/z3N6sq56/DSC02186s.jpg

Nejspíš všechny 567 a 565 měly prodyšné středění - podobně jako ARO/ARE v té době - to mělo příznivý vliv na zkreslení směrem v basům, novější 5604 dostaly ale jiné a zkreslení se zvedlo. Vhodná bedna je o kompromisu, v uzavřené se mu dolů nechce a bassreflex nepomůže, naopak přibudou vyšší basy. Osvědčila se sloupová verze TQWT.
