(upravil antonio 2. 3. 2024 11:25)

Re: Tonyho měření

TESLA ARN 5604 BQ 1984
Qms=7,17; Qes=0,74; Qts=0,671; fs=46,3 Hz; Mms=12,5 g; Cms=0,945 mm/N; Rms=0,51 kg/s
Dd=136 mm; Sd=145,27 cm^2; Vas=28,33 l; Re=3,73 Ohm; Bl=4,28 N/A; Rme=4,91 kg/s
SPL=87,68 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,4 mH

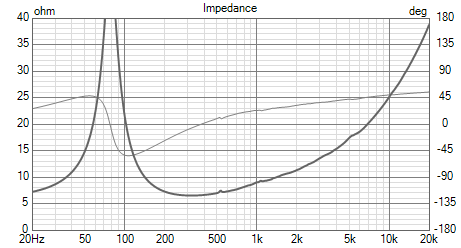

https://i.postimg.cc/FzRXhkFB/shot001.png https://i.postimg.cc/vTNFT8cH/shot002.png
https://i.postimg.cc/7CG1tJf7/DSC02185s.jpg https://i.postimg.cc/cKpRp1nz/DSC02186s.jpg

U tohoto kusu zvláštní pokles citlivosti o 1 dB. Pod vrchlíkem byl volný kus lepidla a šramotil, vrchlík jsem lepil zpět lepidlem na dřevo, okolí zůstalo světlejší, jak je vidět.

(upravil antonio 1. 3. 2024 10:36)

Re: Tonyho měření

SEAS Prestige P17REX
Qms=1,21; Qes=0,34; Qts=0,265; fs=48,2 Hz; Mms=17 g; Cms=0,641 mm/N; Rms=4,25 kg/s
Dd=129 mm; Sd=130,7 cm^2; Vas=15,56 l; Re=6,15 Ohm; Bl=9,65 N/A; Rme=15,14 kg/s
SPL=88,98 dB/W/m; Hc=12 mm; Hg=6 mm; Xmax=3 mm; Pe=80 W; Le=0,47 mH

https://i.postimg.cc/8CVnfJ1Q/shot002.png

Rok 2002, díky PP membráně slušná druhá harmonická, liché jsou ale směrem k basům vyšší - prostor pod cívkou je neodvětraný, v magnetu není otvor a středička je téměř neprodyšná, navíc je magnet zbytečně silný a v kombinaci s hliníkovým nosičem cívky spodek "škrtí" natolik, že se hodí předřadit odpor. Gumový vrchlík je měkký a vrchní pásmo je tak bez rezonancí a směrovky hladké, vystačí si s 6dB filtrem. Po sejmutí vrchlíku a vsazení phase-plugu by se zlepšilo zkreslení dole.

https://s33.postimg.cc/iz7v3us3v/DSCF2407s.jpg https://s33.postimg.cc/xv6ebgb8b/DSCF2411s.jpg

(upravil antonio 2. 3. 2024 11:27)

Re: Tonyho měření

TESLA 2AN 633 21 KM 1951
Qms=11,3; Qes=1,19; Qts=1,077; fs=287,2 Hz; Mms=1,5 g; Cms=0,205 mm/N; Rms=0,24 kg/s
Dd=72 mm; Sd=40,72 cm^2; Vas=0,48 l; Re=3,19 Ohm; Bl=2,69 N/A; Rme=2,27 kg/s
SPL=91,7 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,13 mH

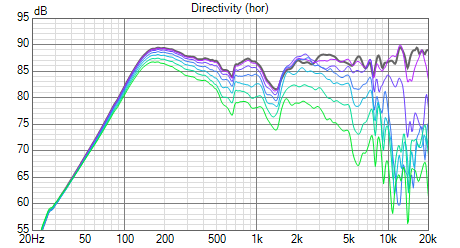

https://i.postimg.cc/NjGvX9WP/shot001.png https://i.postimg.cc/fbJ424Wc/shot002.png
https://i.postimg.cc/sGp85dTb/DSC02276s.jpg https://i.postimg.cc/w3JnCL9F/DSC02277s.jpg

10cm měnič se otevřeným košem a nízkou rezonancí tváří jako širokopásmový, ale jde o výškáč a tak se i používal. Zapuštěno.

(upravil antonio 3. 3. 2024 15:40)

Re: Tonyho měření

TESLA ARO 667 WU 1971
Qms=11,8; Qes=1,25; Qts=1,13; fs=117 Hz; Mms=7,9 g; Cms=0,234 mm/N; Rms=0,49 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=14,84 l; Re=4,09 Ohm; Bl=4,36 N/A; Rme=4,65 kg/s
SPL=94,68 dB/W/m; Hc=6 mm; Hg=4,5 mm; Xmax=0,75 mm; Pe=0 W; Le=0,23 mH

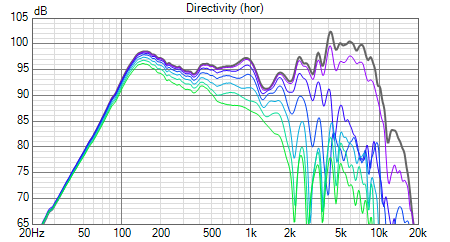

https://i.postimg.cc/vBTWxzzH/shot001.png https://i.postimg.cc/B6z2TKY5/shot002.png
https://i.postimg.cc/bDVyBrWX/DSC02206s.jpg https://i.postimg.cc/XBZjS36r/DSC02207s.jpg

Reproduktor primárně používaný v plastových rozhlasových skříňkách. Díky feritu větší sycení v mezeře, stejné zkreslení.


TESLA ARO 667 NG 1977
Qms=10,3; Qes=1,22; Qts=1,091; fs=116,7 Hz; Mms=7,9 g; Cms=0,235 mm/N; Rms=0,56 kg/s
Dd=164 mm; Sd=211,24 cm^2; Vas=14,92 l; Re=4,04 Ohm; Bl=4,38 N/A; Rme=4,75 kg/s
SPL=94,77 dB/W/m; Hc=6 mm; Hg=4,5 mm; Xmax=0,75 mm; Pe=0 W; Le=0,24 mH

https://i.postimg.cc/j2rP3bTC/shot001.png https://i.postimg.cc/sx9StNfm/shot002.png
https://i.postimg.cc/B8JmvTjr/DSC02244s.jpg https://i.postimg.cc/zLp0HyWV/DSC02245s.jpg

(upravil antonio 2. 3. 2024 11:28)

Re: Tonyho měření

B&C Speakers 6MDN44
Qms=4,31; Qes=0,54; Qts=0,48; fs=129,1 Hz; Mms=12,5 g; Cms=0,122 mm/N; Rms=2,35 kg/s
Dd=132 mm; Sd=136,85 cm^2; Vas=3,23 l; Re=5,6 Ohm; Bl=10,25 N/A; Rme=18,78 kg/s
SPL=92,99 dB/W/m; Hc=9,5 mm; Hg=6 mm; Xmax=1,75 mm; Pe=150 W; Le=0,16 mH

http://s19.postimg.cc/t82js97qn/IMG_0148s.jpg http://s19.postimg.cc/ysi76z4of/ib1dkh_YYw_Ynrdr.jpg http://s19.postimg.cc/bfk5ogokv/ibjfjk3u1_RZcq_K.jpg http://s19.postimg.cc/i9uge5h7z/iqz_IFT1_T5fpbq.jpg

http://s19.postimg.cc/h1b669enj/i_V2_RYz_TSEw7t_M.png http://s19.postimg.cc/48igsldnz/i_Leie_LNMb76bw.png http://s19.postimg.cc/7qugozejz/ier4_H976wo15l.pnghttp://s19.postimg.cc/5l05uhb3j/ibfasw_Wu8w2c_Ld.png http://s19.postimg.cc/811z8bt67/i6tsv_Uvqwj_G1_L.png

(upravil antonio 1. 3. 2024 10:35)

Re: Tonyho měření

B&C Speakers 6NDL38
Qms=7,36; Qes=0,43; Qts=0,406; fs=62 Hz; Mms=16 g; Cms=0,412 mm/N; Rms=0,85 kg/s
Dd=130 mm; Sd=132,73 cm^2; Vas=10,3 l; Re=5,19 Ohm; Bl=8,67 N/A; Rme=14,5 kg/s
SPL=89,45 dB/W/m; Hc=12 mm; Hg=6 mm; Xmax=3 mm; Pe=150 W; Le=0,44 mH

https://i.postimg.cc/brMM5sPL/shot002.png

Rok cca 2008, solidní zpracování, lehký neodym, lakovaná papírová membrána nijak nelepí, v menším bassreflexu umí zahrát i obstojně dolů.

https://i.postimg.cc/Hj0j08x2/6NDL38-1.jpg https://i.postimg.cc/3dKNtr0H/6NDL38-4.jpg https://i.postimg.cc/bZrJj6RC/6NDL38-5.jpg

(upravil antonio 1. 10. 2021 18:53)

Re: Tonyho měření

TESLA ARV 261
fs=1673 Hz; Dd=8,7 cm; Sd=59,45 cm^2
Re=3,35 Ohm; Le=0,03 mH; Zmax=3,7 Ohm

https://i.postimg.cc/vm7kTQmt/shot001.png https://i.postimg.cc/639SGD2J/shot002.png
https://i.postimg.cc/gwkh3V2D/DSC02269s.jpg https://i.postimg.cc/CZPq7RZV/DSC02270s.jpg

Rok 1970 (NT).

(upravil check 16. 11. 2017 22:37)

Re: Tonyho měření

Akorát u neodymových řad B&C Speaskers u střeďáků zapomínají na větrání středičky a nebo je provedeno tak špatně, že by snad bylo lepší, kdyby tam žádné nebylo. Takže už na nízkých středech to zkresluje více než by jinak muselo. A taky papírová membrána 6,5", která rezonuje na 4kHz stojí za prd.

Web

(upravil mechanik 17. 11. 2017 0:16)

Re: Tonyho měření

Je to prúser. Tá impedancia je hrozná. 650Hz zlé odvetranie, 1500Hz záves, 4000Hz vrchlík? Uvažujem správne? Ono neviem čím to je ale celkovo na takmer všetých novších BC sú na impedancií nepekné rezonancie. Kde je doba keď PA 12" mali rovnú charakteristiku až do pár kHz a potom napríklad mierne klesala, ako 12LX60 alebo staré JBL. Je to tymi tažkými membránami?

Tá tesla hore 2AN 632 50, je na tom daleko lepšie. Tenká membrána, bez ostrých rezonancií a žiadna guma od traktora ako záves ale papierová vlnka.

Re: Tonyho měření

prr hoši, prr!

Nemyslím si, že v B&C dělají blbci, jestli větrání udělali takové jaké je a dělají ho tak všude až do velkých průměrů, je možná proto, že úzký, dobře situovaný proud vzduchu, funguje pro chlazení líp, než otevřený systém ála tiché hifi, šelest takových repráků (a zrovna u tohoto B&C o tom snad ani nejde mluvit) je zcela vedlejší věc v PA.

A pokud by tam žádné větrání nebylo, stouplo by zkreslení a to se projevuje v širokém pásmu (viz P17REX vs ARN 567 výš), ne úzkopásmově. Úzkopásmově tam někde dole se může projevovat středění v protifázi s kónusem (a třeba to lze uzavřením v boxu i slušně eliminovat), tyto a podobné věci se můžou objevit na impedanci, ale nedělal bych z ní závěry, nerovnosti na ní neřeknou jak se to projeví na charakteristice nebo na zkreslení.

Re: Tonyho měření

Trošku z jiného soudku. Před rokem, když jsem dělal na Tesmax 8Z1, zkoušel jsem taky chování při koaxu s AlNiCo ARV 081 a feritem ARV 165. Může někoho zajímat. ARV 081 jako difuzor funguje poměrně slušně. Vyhlazení "psychoacoustic".

https://s18.postimg.cc/tn9c1alxx/DSCF2918s.jpg

https://s18.postimg.cc/bkg9a2xt1/ARO_667.png https://s18.postimg.cc/rvgd6ei0l/ARO_667_ARV_081.png https://s18.postimg.cc/x6v9r4bt1/ARO_667_ARV_165.png

(upravil antonio 1. 3. 2024 10:33)

Re: Tonyho měření

Celestion NTR08-2011D
Qms=4,21; Qes=0,57; Qts=0,502; fs=76,9 Hz; Mms=25 g; Cms=0,171 mm/N; Rms=2,87 kg/s
Dd=161 mm; Sd=203,58 cm^2; Vas=10,08 l; Re=5,89 Ohm; Bl=11,17 N/A; Rme=21,19 kg/s
SPL=90,94 dB/W/m; USPL=92,27 dB/2,83V/m; Hc=16 mm; Hg=8 mm; Xmax=4 mm; Pe=200 W; Le=0,59 mH

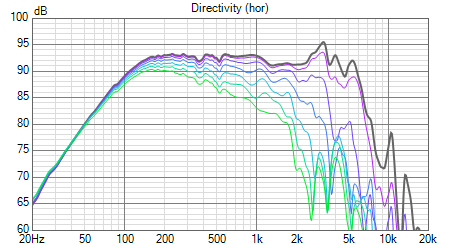

https://i.postimg.cc/rsC5YtNZ/shot001.png https://i.postimg.cc/KzFDpNZ4/shot002.png
https://i.postimg.cc/hfWvWzhg/DSC02217s.jpg https://i.postimg.cc/LntXH9ZP/DSC02218s.jpg

Rok 2011, lehký neodym, lakovaná papírová membrána trochu lepí, výroba v Číně, velmi poctivě. Tyto jsem kupoval ještě před zdražením neodymu. Co se týče měření, je, stejně jako u FTR verze, perfektní, směrovky jsou hladké a když jsem jim kdysi prvně měřil zkreslení, musel jsem ho opakovat a vrátit zpátky jiný měnič, abych se ujistil, že nikde nedělám chybu - je na úrovni dnešních nejlepších reproduktorů, např. Wavecor BD. Rezonance na 530 Hz je způsobena středičkou. Mají tužší systém, který ani po rozehrání nepůjde pod 75 Hz.

(upravil antonio 4. 3. 2024 9:54)

Re: Tonyho měření

Monacor SPH-200TC
Qms=5,43; Qes=0,23; Qts=0,221; fs=28,2 Hz; Mms=40 g; Cms=0,796 mm/N; Rms=1,31 kg/s
Dd=162 mm; Sd=206,12 cm^2; Vas=48,04 l; Re=3,52 Ohm; Bl=10,41 N/A; Rme=30,81 kg/s
SPL=88,59 dB/W/m; USPL=92,16 dB/2,83V/m; Hc=15,5 mm; Hg=8 mm; Xmax=3,75 mm; Pe=120 W; Le=0,92 mH

https://i.postimg.cc/HLWJ8gTC/shot001.png https://i.postimg.cc/d0Wh8x0Z/shot002.png

Rok asi 2010, dvoucívkový, dobře použitelný i v malém uzavřeném boxu díky nízkému Qts. Měl jsem ho roky v autě a sloužil výborně, asi před půl rokem jsem ho prodal. Pevná PP membrána, impregnovaný textilní vrchlík, vnější závěs je z nějaké speciální světlé gumy a celý systém je neobyčejně poddajný a dovoluje obrovský rozkmit, daleko za udávaných Xmax 3,8 mm - je-li vůbec pravdivé, protože mnohé Monacory parametrově úplně nesedly s popisem na webu Harmony. Krom subwooferu dobře použitelný i v 3p. Měření při cívkách spojených paralelně. Odstraněna síťka na magnetu.

Staré orientační měření v blízkém poli v 15l bedně 30x30 cm.

https://s18.postimg.cc/h8vxkch5x/DSCF3061.jpg https://s18.postimg.cc/kfqh3z9bp/DSCF3063.jpg

Re: Tonyho měření

Qtc vychádza skutočne nízke, 0,370 v 30L. Ale -13,5db na 30Hz, cez -8db na 50Hz zase nie je ktovie čo. Ono ciltivosť 88db je na malú uzatvorenú reprobednu príliš. Asi by to chcelo niečo s nižšou. SB23MFCL45-4 má Qtc sice 0,536 v 30L ale dole je to o inom. Na 50Hz to dá o viac než 4db viac... Teda viac, ako sa to vezme... big_smile

(upravil antonio 2. 3. 2024 10:51)

Re: Tonyho měření

TESLA ARN 8604 1983
Qms=7,53; Qes=0,35; Qts=0,334; fs=22,5 Hz; Mms=68 g; Cms=0,736 mm/N; Rms=1,28 kg/s
Dd=242 mm; Sd=459,96 cm^2; Vas=221,06 l; Re=3,41 Ohm; Bl=9,68 N/A; Rme=27,47 kg/s
SPL=90,45 dB/W/m; USPL=94,16 dB/2,83V/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=30 W; Le=0,88 mH

https://s33.postimg.cc/6gvv0w2gr/ARN_8604d.png https://s33.postimg.cc/xeps2mutn/ARN_8604i.png https://s33.postimg.cc/mf4kr09jf/DSCF2521s.jpg https://s33.postimg.cc/j8a17e4iz/DSCF2524s.jpg

Pásmo pod 200 Hz není tak čisté jako u ARN 738, ale výš je to srovnatelné a navíc bez rezonancí - membrána se nikde moc neláme. Svou mouchu co do hlučnějšího chodu sice nezapře, ale v tomhle případě je to kupodivu zanedbatelné, u okraje kolem gumy je tišší, snad to může být způsobeno poddajnější gumou, která v průběhu výroby měla různou tuhost. Kónus u gumy se mi zdá o dost silnější než u 312ky.


Tyto jsem měl kdysi já:
https://i.postimg.cc/xJMQn20r/330038.jpg https://i.postimg.cc/tnzHnNZ2/330039.jpg

(upravil antonio 1. 3. 2024 9:42)

Re: Tonyho měření

Beyma 5MP60/N-4 phase-plug
Qms=2,75; Qes=0,38; Qts=0,334; fs=67,4 Hz; Mms=8,1 g; Cms=0,688 mm/N; Rms=1,25 kg/s
Dd=95 mm; Sd=70,88 cm^2; Vas=4,91 l; Re=3,83 Ohm; Bl=5,88 N/A; Rme=9,03 kg/s
SPL=87,86 dB/W/m; USPL=91,06 dB/2,83V/m; Hc=14 mm; Hg=6 mm; Xmax=4 mm; Pe=50 W; Le=0,28 mH

Rok odhadem 2007, impedance 4 Ω. Za dob amplionu to býval v kombinaci s T2030 velký krok v kvalitě (ale i ceně) oproti tehdejším pokusům s TVM a Tonsilem, a to stále ještě s univerzálními výhybkami. Vždycky jsem se divil, proč se nikdy neobjevil v některém z německých časopisů KT a HH. Dnes pozapomenut, byť parametrově pro menší BR monitory OK a zkreslením - díky mědi na trnu - taky dobrý. Problematickým mohl být hranatý Al koš, taky to nebýval tak přesný odlitek, jak jinde bývá zvykem. Vrchlík míval tendenci odpadávat, na fotkách v "mé úpravě" - nahradil jsem je dřevěnými phase-plugy + smirkem efektně vybrousil membránu.

https://i.postimg.cc/F7G7WDQk/5-MP60-N-4d.png https://i.postimg.cc/Btzc4Hpm/5-MP60-N-4i.png https://i.postimg.cc/G9tJWqFB/DSC00199s.jpg https://i.postimg.cc/mtF3Dk6B/DSC00200s.jpg

(upravil antonio 4. 3. 2024 11:30)

Re: Tonyho měření

TESLA ARX 364 IV 1979
Qms=10,7; Qes=1,49; Qts=1,308; fs=159,6 Hz; Mms=3 g; Cms=0,331 mm/N; Rms=0,28 kg/s
Dd=76 mm; Sd=45,36 cm^2; Vas=0,97 l; Re=3,88 Ohm; Bl=2,8 N/A; Rme=2,02 kg/s
SPL=86,11 dB/W/m; USPL=89,25 dB/2,83V/m; Hc=0 mm; Hg=4,5 mm; Xmax=0 mm; Pe=5 W; Le=0,05 mH

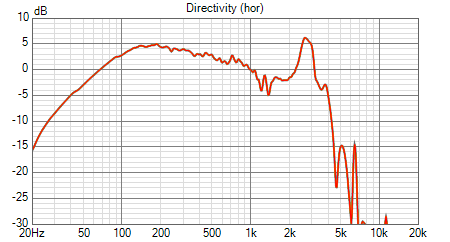

https://i.postimg.cc/QMqyLHNP/shot001.png https://i.postimg.cc/W3bfsTh4/shot002.png
https://i.postimg.cc/ykkGcyYc/DSC02228s.jpg https://i.postimg.cc/TpF495pS/DSC02229s.jpg https://i.postimg.cc/D86yssQv/DSCF1914ss.jpg

Poddajný systém je uchycen závěsem z jednostranně pogumované tkaniny, velká výchylka mu ale nesvědčí - závěs se může od kónusu odlepit. Na trnu mag. obvodu je nalisován měděný zkratový prstenec pro potlačení indukčnosti kmitací cívky. Kvůli rezonancím tak nějak náhodně kreslí v celém pásmu a to i vyššími harmonickými a čím níž, tím víc, proto je třeba dělit vysoko. Zapuštěno.

Re: Tonyho měření

Měl jsem je nějakou dobu v palubce mercedesu W124 - jako přední reproduktory. Zvukově příjemné, jdou opravdu nečekaně vysoko, ani mi nechyběl výškový reproduktor. Nevýhodou je, že nesnesou vyšší zatížení bez filtru spodku a poměrně brzo to odnesl kmitací systém u obou kusů. Takže skutečně potřebují něco pod sebe. V klasický pasivní bedně by však mohla být problém jejich nízká citlivost.

Re: Tonyho měření

Tak toto meranie ma nepríjemne prekvapilo. Pretože vždy, keď som mal niečo dočinenia s ARX 36x, tak mali príjemný neutrálny zvuk a neboli tam zjavné žiadne výrazné rezonancie. V priebehu výroby sa zrejme museli výrazne meniť. V praxi ma na nich nepríjemne prekvapila iná vec - nie zvuk, ale už spomínaný poddimenzovaný spoj membrány a závesu, ktorý okrem asi dvoch výnimiek vždy potreboval dodatočnú 'injektáž' na spevnenie. To je slabina aj stredových ARZ 460x.

Web

(upravil antonio 4. 3. 2024 12:32)

Re: Tonyho měření

ciplox napsal:

V priebehu výroby sa zrejme museli výrazne meniť.

A já myslím že ne, nechci to tu zasypat mraky měření, ty výsledky se opravdu různí a nedá se říct, jak by to mělo být správně. Rozhodně co je pravidelné, tak nástup zkreslení na nižších středech (dávaly se sice do beden, kde hrály celé pásmo, ale konstrukčně k tomu nebyly uzpůsobené), pak zkreslení kolem 1,6 kHz a  rezonance na 6 kHz (i když se někde může schovat, viz 8R níž; mimochodem ten hrb na 2 kHz v reálu není, je způsoben tím, že reprák je volně bez desky).


TESLA ARX 368 X6 1989
Qms=10,3; Qes=1,53; Qts=1,332; fs=120 Hz; Mms=3,1 g; Cms=0,567 mm/N; Rms=0,23 kg/s
Dd=76 mm; Sd=45,36 cm^2; Vas=1,66 l; Re=7,64 Ohm; Bl=3,42 N/A; Rme=1,53 kg/s
SPL=84,61 dB/W/m; USPL=84,81 dB/2,83V/m; Hc=0 mm; Hg=4,5 mm; Xmax=0 mm; Pe=5 W; Le=0,05 mH

https://s15.postimg.cc/5mcgovtxj/ARX_368i.png https://s15.postimg.cc/g969ubp87/DSC00246s.jpg https://s15.postimg.cc/71e1dmxlj/DSC00248s.jpg
