Ma nekdo realne zkusenosti s pouzitim N variant IRFP140N/IRFP9140N. Pominu-li redukovanou povolenou ztratu , tak nechaji se ukocirovat v mensich zesilovacich?

Ku každému špičkovému Hi-Fi zariadeniu neodmysliteľne patrí kvalitná sieťová filtrácia. Je to téma, ktorá rozdeľuje audiophilov na dva tábory, no tí, ktorí počuli rozdiel, vedia svoje.

Trh je presýtený "filtračnými lištami", ktoré za pár eur ponúkajú maximálne jeden varistor a malý kondenzátor. Na druhej strane spektra sú špičkové práčky prúdu a kondicionéry, ktorých ceny sa pohybujú v tisíckach eur – čiže v sumách, ktoré sú pre bežného smrteľníka často "nezaplatiteľné".

Keďže som už dlho nevidel poctivú, nekompromisnú konštrukciu, ktorá by nestála majland, rozhodol som sa postaviť si vlastnú. Cieľ je jasný: Funkčnosť, predimenzovanie a nulový kompromis v dynamike.

Prečo DIY a nie komercia?
Niekto možno bude namietať, že riešiť sieť je zbytočné, pokiaľ sme so zvukom spokojní. Ale práve "špinavá" sieť (VF rušenie, DC zložka, zemné slučky) je často tým závojom, ktorý bráni našim zostavám ukázať plný potenciál.

Môj projekt je naplánovaný na začiatok mája 2026, momentálne som v štádiu zberu materiálu a ladenia koncepcie. Rád by som sa podelil o moju víziu a zároveň otvoril diskusiu pre vaše postrehy.

Technická koncepcia a "Srdce" filtrácie
Celá konštrukcia je navrhnutá tak, aby zvládla obrovské prúdové špičky bez limitácie dynamiky koncových zosilňovačov.

Tu je plánovaná topológia od vstupu (230V AC) až po výstup:
1. DC Blocker (Odstraňovač jednosmernej zložky) Hneď na vstupe bude masívny DC blocker. Jeho úlohou je eliminovať DC zložku zo siete, ktorá spôsobuje mechanické vrčanie transformátorov v audio komponentoch.

Komponenty: 2x masívne skrutkovacie kondenzátory s kapacitou 100 000 µF.
Takáto kapacita zaručí, že impedancia pre striedavý prúd bude zanedbateľná a neovplyvní to "tvrdosť" zdroja.

2. Softstart (Mäkký štart) Vzhľadom na to, čo nasleduje, je softstart nevyhnutnosťou. Použijem overený modul od toroidy.pl, dimenzovaný pre transformátory až do 4000 VA. Bez neho by zapnutie filtrácie okamžite vyhodilo istič v celom byte.

3. Oddelovací transformátor (Galvanické oddelenie) Toto je srdce celého projektu. Žiadne malé tlmivky, ale poriadne železo.
- Parametre: Toroidný oddelovací transformátor s výkonom 3500 VA.
- Váha: Úctihodných 17,5 kg.
- Tento transformátor zabezpečí galvanické oddelenie od siete a funguje ako vynikajúci filter pre vysoké frekvencie, pričom vďaka výkonu 3,5 kVA nebude "dusiť" ani výkonné zosilňovače.

Výstupná architektúra
Plánujem celkovo 8 zásuviek, rozdelených podľa účelu:
- 3x "Nefiltrovaný" výstup (High Current): Určené pre koncové zosilňovače. Tieto výstupy pôjdu priamo z oddelovacieho trafa (prípadne s minimálnou ochranou), aby bola zachovaná maximálna dynamika a prúdová priepustnosť.
- 5x Filtrovaný výstup (Low Current / Digital): Určené pre zdrojové komponenty: PC, DAC, PREAMP, ROUTER, MONITOR, SUB. Tu plánujem dodatočné LC filtre za transformátorom, aby sa rušenie z PC a monitora (spínané zdroje) nešírilo späť do analógovej časti (Preamp/DAC).

Ochrana: Na každej výstupnej zásuvke bude inštalovaný varistor medzi fázou (L) a nulákom (N) na pohltenie napäťových špičiek.

Dodatočna pasivna filtracia za oddelovakom:
1. AMP1, AMP2, SUB (bez pasivneho filtra)
2. PREAMP, DAC (SCHAFFNER #FN2090-20-06)
3. PC, MONITOR, ROUTER (SCHAFFNER #FN2090-6-06)

Power Plug Schuko Type F

...postupne sem budem pridavať svoje NOTES

Otvorené otázky a priestor na diskusiu
Keďže do realizácie ostáva ešte čas, rád by som počul vaše názory a konštrukčné pripomienky.

2x ARV 231 10 Ohm a 1x ARO 511 osobní odběr. Praha , UL , (Litoměřice, Nymburk). Pouze na renovaci starých zařízení ! Nikdy to společně dobře nefungovalo, i když to bylo namontované v LE680.

Fuj. Ještě, že ta doba je pryč.

Modernizuji starý stabilizovaný zdroj se záměrem mj. digitálního měření. Zaujal mě tento sdružený A-Vmetr, protože má samostatné napájení a plovoucí vstupy. Máte s ním někdo zkušenosti?

Máte někdo tenhle zesík, nebo něco podobného od Pioneerů?

Zajímají mě pozitivní / negativní zkušenosti

Na papíře to za tu cenu vypadá poměrně dobře

Potreboval by som urobit zapojenie ktore znizi duty cycle o 5%. (nemusi to byt presne 5, +- par percent hore dole nevadi)

Napada niekoho ako? existuje nejake jednoduche a elegantne riesenie? Nejake jednoduche RC znie lakavo ale podla mna nebude fungovat dobre, pretoze len oreze hranu signalu a znepresni pwm. Programovat MCU som sa chcel vyhnut ale mozno to inak nepojde? Mozno existuje nejaky cmos co to dokaze? nieco ako delicka pre frekvenciu ale na duty... cosi som vymyslal s 555kou cez trigger ale akonahle chcem menit duty ma to fixne nastavene casy a s tym to asi nepojde. Mate nejaky napad ako na to?

Mam pwm signal (cca 25kHz) ktoreho frekvenciu nechcem menit a jeho duty cycle sa dynamicky casto meni. (regulacia ventilatora) z tohto pwm chcem vytvorit novy pwm signal rovnakej frekvencie ale jemne znizeneho duty cycle.

po cca 30 letech chci upgradovat sestavu reprobeden k domácímu kinu. začínám centrálním reproduktorem. Vnější rozměry uzavřené skříně jsou výška 25 cm x šířka 60 cm x hloubka 25 cm. Tlouštka stěn je 18mm. Mám tam dva 8" otvory, kam chci dát 2x Beyma 8BR40/N 8 ohmů paralelně a jeden výškový Scan-Speak D2905/950000. Chtěl bych poradit s výrobou pasivní výhybky se Zobelem. Můj výmysl je :
basová větev (4 Ω) 2. řád (12 dB / okt)
L 1 - Jantzen Audio 000-0023 | 1,5 mH | 0,305 Ω | 3% | 14 AWG, C1 10 µF MKP
C1 - Jantzen Audio 001-0264 | 10 µF | 5% | 400 V

Zobel paralelně za výhybkou: Rz Mundorf MR10-4,70 | 4,70 Ω | 10 W | 2% + Cz Jantzen Audio 001-0272 | 22 µF | 5% | 400 V

Výšková větev (8 Ω) 3. řád (18 dB / okt) + L-pad (jemné srovnání citlivosti)
R1 - Jantzen Audio 002-0730 | 1,0 Ω | 10 W | 5%
C2 - Jantzen Audio 001-0258 | 6,80 µF | 5% | 400 V
L2 - Jantzen Audio 000-1679 | 0,33 mH | 0,26 Ω | 3% | 18 AWG - kolmo k L1
C3 - Jantzen Audio 001-0258 | 6,80 µF | 5% | 400 V
volitelně odpor na výšky paralelně Jantzen Audio 002-0463 | 6,8 Ω | 10 W | 5%

to je moje teorie, chtěl bych poprosit o radu odborníka, jestli to bude fungovat. Asi to bude fungovat lépe, než jsem měl 2x ARN 6614 do serie a paralelně k nim Piezo, bez výhybky.

Spoločna objednavka na mouser, pre FukAMPik

Uzavierka v piatok 9.1.2025

Ak by mal niekto zaujem sa pridať k hromadke na vyrobu maleho chladiča v quickpanel.sk (surovy, vrtaný), SS

Uzavierka objednavok piatok 9.1.2026

Zdravim vespolek,
chci si postavit 3pasmove bedny a ted resim jakym zpusobem se popasovat s s basovou sekci.
Mam stavebni limity na basovou sekci 320 x 1000 x "neco" ( max 450 mm ).
Je nekolik reseni jak se k tomu poistavit s vyhlednutym wooferem - Scan-Speak 28W/8878T01 'Revelator'
BR - do toho se mi nechce - rozsmrdlani frekvence v zatlumenem prostoru a pak nejakou trubkou ven
ML-TL - sice hladsi pruchod, ale pro nizsi frekvence zpomaleni a obtizne reseni pri omezene velikosti boxu. - pripadne + PR pro zkraceni drahy
ML-TWQT - podobne, jen "obracene"
ML-TH + PR - by bylo idealni ( rychla odezva ), ale zatim se mi nepodarilo odladit profil drahy tak aby krivka v "hornresp" byla rozumna a profil zustal alespon trochu podobny TH
Frekvencni pozadavky jsou LP ~ 200Hz, F3 ~ 30Hz / pripadne Zobel , Fz ~ 23-25Hz, Notch = 20Hz kvuli PR
TH by mohl mit i s PR zisk 1-2dB, takze bych se mohl dostat k 90dB senzitivite abych nemusel tolik moc utlumovat tweeter a delkou bych se tak nejak mohl vejit
Ma s temito resenimi nekdo nejake zkusenosti a mohl by poradit ?

Čaute audio maniaci

Kedže sa moje Visaton Classic 200 asi nikdy nevyrobia (skrine vyrába majster už 3 roky..), tak si hľadám náhradu, ale už hotový projekt, ideálne o level vyššie ako Classic 200..

Bedne budú umiestnené v obývačke s jedálňou 5,5 x 6,5m, rozostup bední 4m, posluch z cca 5m, hudba rock, pop, piano, prípadne aj film.

Kedysi dávno som našiel tento projekt a veľmi sa mi páčil, ale neviem takto len z technických údajov posúdiť jeho kvalitu/cenu, tá je na vyžiadanie, málo to určite nebude, ale podľa vášho oka, to vyzerá sľubne či nie?

https://yb-audio.pl/phoenix-2/

Respektíve si nechám poradiť hocičo iné, v zásade sa pozerám po 3 pásmových "dospelých" reprosústavách s aspoň 8" spodkom.

Pekné sviatky a šťastný nový rok všetkým, nech to hrá v novom roku ešte lepšie

Nějak pečlivě jsem nehledal, možná se to tu už řešilo. Napadlo mě, jestli a jak dalece řešíte v rámci reprodukce a poslechu vlhkost a teplotu prostředí. Něco málo jsem si zjistil pomocí AI (hlavně odkazy na odborné studie, krátkodobý a dlouhodobý vliv), kde se vliv jednoznačně potvrzuje. Výrobci High-End reprosoustav doporučují 45-55% a 20-25°C, většinou bez info, jaký vliv může mít výrazně vyšší či nižší vlhkost třeba 30% nebo 70% na zvuk krátkodobě i dlouhodobě (tyto hodnoty nejsou zase tak výjimečné). Řešil to někdo z vás? Ať už měřením nebo jen poslechem?

Samozřejmě vliv vlhkosti je jak na šíření zvuku, tak i na mechanické vlastnosti měniče.
Jde mi o to, že když někdo řeší napájecí síťový kabel za desítk tisíc, jestli by spíš neměl instalovat nějaký regulátor (zvlhčovač, vysoušeč)?

Zajímavé video pro ty, co na něco hrají, či hráli --- prostě muzikanty. :-)
https://www.youtube.com/watch?v=GDSN-9GK1wY

ahoj, vyrobil jsem si z laminátu takovou skoro metrovou exponenciální hornu, jako driver je použitej tento měnič.
Řve to pěkně, jenom nevim jaký výkonový zatížení tomu můžu dovolit, je to na 100W zesilovači, kterýmu jsem zatim dovolil vzít si z 24V nejvíc asi 800 mA, což je střední výkon tak zhruba 15W po odečtení vlastní klidový spotřeby a ztrát toho zesilovacího modulku, na tom měniči píšou 120W, ale čert ví co to znamená, kdyby tam radši psali ten trvalej střední výkon při kterym se ještě dá uchladit cívka, bylo by to lepší...

Pár fotek:



a měření, červená je samotnej driver a modrá je s hornou na stejný nastavení i vzdálenost


https://www.youtube.com/watch?v=lpL_W6DTFf8

Z měření je vidět, že přidává 20dB, ale od 2KHz nepřidává v podstatě nic, napadá někoho proč ? Může to bejt vnitřní geometrií tej redukce, nebo se tam projevuje pohlcování akustickou měkkostí toho dřeva na vyšších frekvencích ?

Jestli někdo nevlastníte modul. Pokud bychom důvěřovali nějaké střední kvalitě z Číny, pak za 1000 Kč (bez zdroje) asi není co řešit. Možná zvuk, nevím.

Dobrý den,

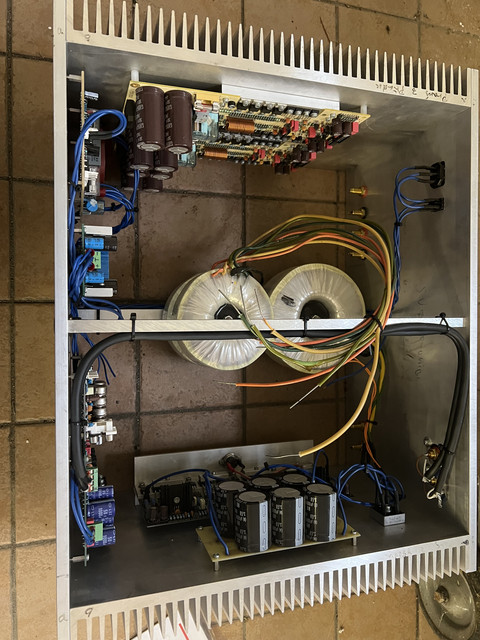

prodávám nedokončený projekt zesilovače 2.1

3* toroidní trafo
2* DPA222 mk2 s rychlými trandy
1* SPD 400
1* Subsenior
1* "ON/OFF Modul s funkcí SoftStart, Remote a LCFilter V5.1
1* zdroj +-15V
1* PRE4

To vše mechanicky upevněno v hliníkovém šasi, kdy boky tvoří profily K400 výšky 250mm, přední a zadní panel hliník 10mm



Není chuť ani čas dotáhnout projekt do konce.
Pouze osobní odběr Plzeň - jih z důvodu vysoké váhy
Více fotek mohu zaslat přes WA

Cena 10000Kč

Zdravím,
objevil jsem na internetu tuto zajímavou krabičku, která údajně zvládá Tidal Connect. Nemáte někdo prosím zkušenost, zda její SPDIF funguje v exkluzivním módu, aby nesnižoval bitovou hloubku, neresamploval, ideálně i propustil MQA podpis? Jejich markeťák mi zatím po mailu tvrdil, že v případě vypnutí ekvalizéru snad ano, což by z této krabičky dělalo možná nejlevnější bezeztrátový streamer. Vážně uvažuji o jejím pořízení, ale s nevyřaditelným mixerem by to byly vyhozené peníze.

Najde se někdo kdo by chtěl základ gramofonu.
Jednalo se o funkční řešení a celkem hezké, než se v okolí vyskytly děti. Má to cca 8kg talíř z brusného kamene (ten se dá furt i prodat ).
Jinak je to klasika ventil a 2 ks bronzové vodítko na ocelové kuličce.
Je to uchycené do základny, která je sandvič z překližky, dtd a uvnitř jsou nějaké zátěže. má to tak 20kg. štelovací nožky.
je k tomu krokový motor a řízení ala nc-450 a zdroj mimo.
Raménko byl takový punk a fungovalo, ale už je rozštelovaný a na prd.
Je potřeba nový řemínek. Pro silon by se musela vyměnit řemenice na motorku.
Bez přenosky.

K vyzvednutí Vyškov, případně Brno.
Foto

Nemate nekdo prosim radu jak nedestruktivne vytahnout prvni plechy ze zalakovanyho EI trafa. Po obvodu to odlepim, ale ten prostredek u kostricky nechce odskocit. Dik

Ahojte chalani,
potrebujem spojiť plochač 200 x 70 x 10mm k chladicu ako je na obrazku nižšie. K hlavnemu chladiču bude prepevneny 4 x M4.

Ake mate skusenosti s praxe aby bol najlepši tepelny prechod medzi plochačom a hlavnym chladičom.



1, spoj na sucho (poriadne pritiahnuť)
2, medzi profilmi teplovodiva pasta
3, medzi profilmi teplovodiva folia kerafol
