Zdarec.
Začal jsem výrobu ozvučnice pro tento reproduktor. Víceméně to chci udělat podle některého z už hotových projektů.
Měl jsem tu jednu masivní desku, která se mi na to hodila, jen jsem se musel trochu rozměrově přizpůsobit a tím pádem trochu bojuji s kulatým bassreflexem, který by se tam vešel s odřenýma ušima.
Venkovní rozměry bedny jsou 55x43x65 (v x š x h). Po odečtení kastlíku pro zesilovač, BR, a reproduktoru by měl být objem cca 85l.
Dokáže mi někdo říct, jaké by měl mít rozměry případně štěrbinový BR?
Díval jsem se, že kulatý v již postavených projektech byl většinou o rozměru pr.10 x 40-44cm..
Když použiju něco mezi tím, bude to v pohodě nebo se to musí navrhovat přesně podle bedny?

Díky.

Ahoj,
Po několika letech jsem se rozhodl pro upgrade subwooferu, 90l bassreflex 110×220mm modul Sam300D a repro Kappa hifi s gumovým závěsem. Byl jsem rozhodnut udělat nový projekt s Lab12 a nechat modul. Přeci jen mám menší místnost. Jenže z dob, kdy jsem pěstoval autohifi mi doma zbyl Carpower Sonic12 a já si položil otázku, o kolik by byl horší v dané sestavě a ozvučnici, než ta Lab12. Je to to pro mně teď rozdíl 6000,-. Jde mi hlavně o hlubší a pevnější bas v el. Hudbě, občas film.
Vím, že Em. Lab12 4Ohm bude jinde, ale jestli o tolik. Sonic býval jeden z těch povedenější carhifi měničů.Ale jak by zněl doma, nevím.
Sonic by byl na 4Ohmy

Carpower Sonic 12
Katalogové číslo 20006788
RMS výkon 2 x 350 Watt
Max. (maximální) výkon 2 x 600 Watt
Citlivost (SPL 2,83V/1m) 84 dB
Impedance 2 x 2 Ohm
Frekvenční rozsah f3 - 300 Hz
Průměr subwooferu 300 mm (12")
Montážní hloubka subwooferu 170 mm
Fs - rezonanční frekvence 24 Hz
Vas - ekvivalentní objem vzduchu 57 l
Xmax + - 25 mm

Byl by někdo prosím ochoten mi nasimulovat oba do dané ozvučnice. Popř. říct mi, ať raději začnu od píky.
Díky

Ahoj,

chtěl bych vás, zkušené borce, poprosit o radu. Objevil se mi problém na receiveru Rotel RSX 1067, pravděpodobně na digital boardu, na kterém se řeší audio signály. Usuzuju podle toho, že když připojím signály na analogové vstupy (multikanál), tak to hraje. Jakože všechny kanály. Ale přes digitální vstupy je ticho po pěšině. Prověřil jsem napájecí desku, kde jsou pomocné zdroje (+5V, +/-12V, +/-6V, +/-18V), tam se zdá být vše OK. Na tom digi boardu jsou ještě zdroje 2,5V a 3,3V. Ten 2,5V je OK. K 3,3V je špatný přístup. Musím si to vzít do práce na pájecí stanici a heftnout si tam drátky, abych to mohl změřit aniž by mi hrozilo že něco zku.... Když jsem tu desku okem zkoumal, všiml jsem si nějaké rozevřené součástky. Podle značení nějaký kondík. Trochu zvláštní kondík. V seznamu součástek v servisním manuálu jsem ho nenašel. Jen ve schématech. Možná jsem slepý. Tak jsem googlil. Podle strejdy googla by se mělo jednat o superkondenzátor k záloze eeprom, která je na desce kousek vedle. Otázka na vás, když bych ho vyměnil, je šance, že by to mohlo fungovat? Nebo se mohlo něco z eeprom nenávratně smazat a muselo by se to znovu nahrát? Nemáte někdo s tímto nějaké zkušenosti? Jinak receiver žije. Na ovladač reaguje. Jako, čekal jsem, že brzy něco umře. Párkrát se mi stalo, že zničehonic vypnul zvuk a receiver se choval, jako kdyby se zasekl. Po vypnutí a zapnutí se zase rozjel. Teď už to byla konečná.

Ve schématku se jedná o kondenzátor C430

Karel

https://www.headphonesty.com/2025/12/dac...lKDETuDl2w

Po velkém úklidu bych se chtěl zbavit veškerého přebytečného materiálu, který jsme za roky nashromáždili.
Na cenách se určitě domluvíme, jsem ochotný i některé z věcí darovat, pokud budou použity pro elektrokroužky, či podobné zájmové skupiny.
Nestihl jsem bohužel nafotit všechno - postupně na google disk přidám další položky.

Preferuji osobní odběr - okr. Uherské Hradiště.

Edit: Velký odběr = zlomkové ceny

Seznam materiálu

Fotky

Inzerce na hudebním bazaru:
Reproboxy, odposlechy, zesilovače

Repro Jamo, mam 4ks

https://aukro.cz/reproduktor-jamo-6-521k...7104696325

Vystupaky

https://aukro.cz/vystupni-transformatory...7104943510

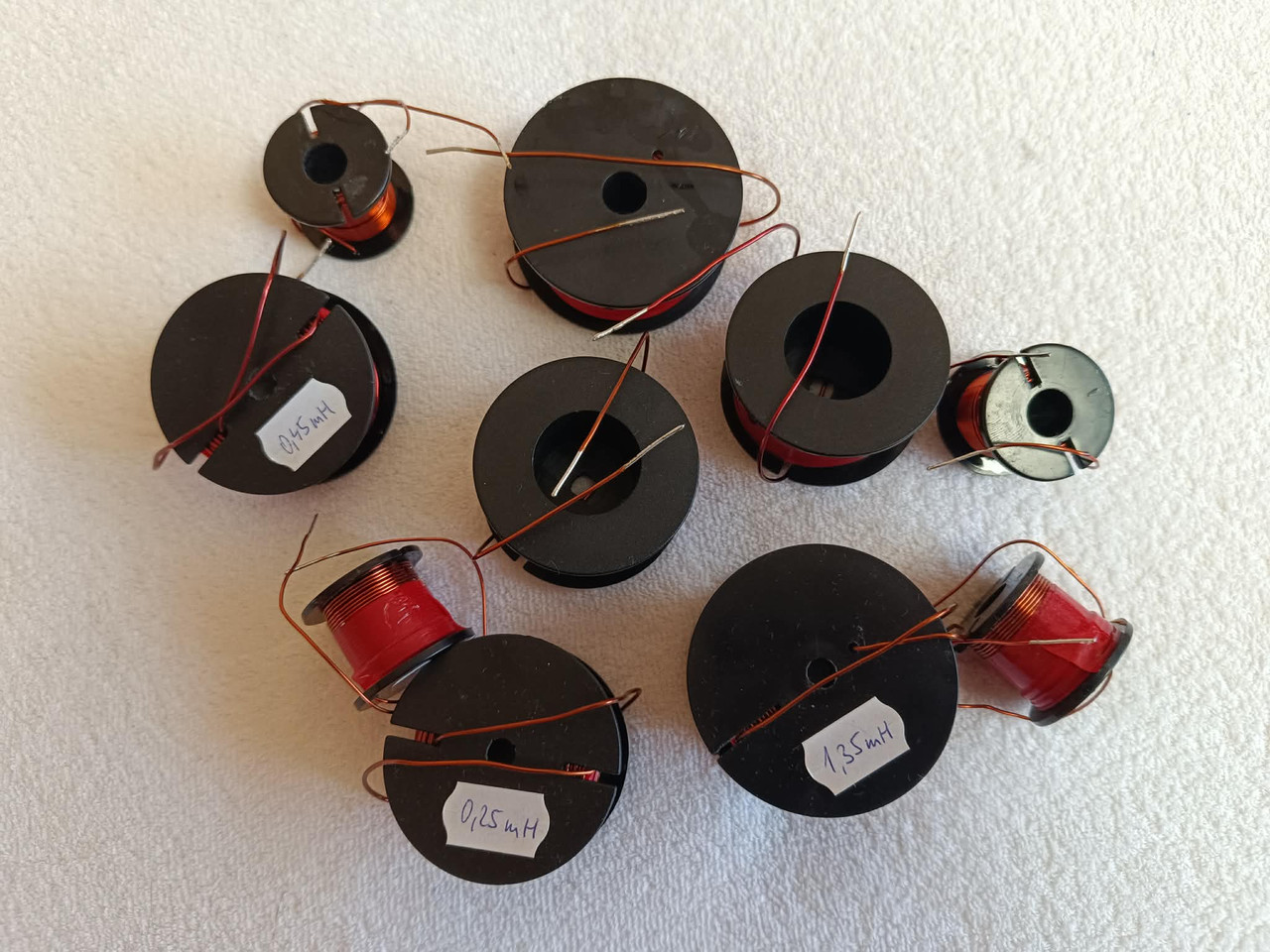

tlumivky, po 2ks, od Benaziho
Drat 1mm:
1.35mH (0,63 ohm) 120/ks
0.25mH (0,26 ohm) 70/ks
0.45 mH (0,35) 80/ks

Drát 0.71mm
O.12mH (0,32ohm) 50/ks
O.25mH (0,445 ohm) 55/ks

Zdravím,

možná tu takové téma už je (či bylo), ale setkali jste se na Alíkovi apod. s čínskými stavebnicemi či hotovými výrobky, které prokazatelně mají původ v DIY komunitě nebo jsou komerční?

Pokud mohu mluvit za sebe, tak jsem viděl hodně konstrukcí od Passe - DPS i hotové zesy, některé komerční značky (McIntosh, Dartzeel). Např. na DIYAudio.com je hodně číňanů/indů mezi uživateli, tak jestli tam nechodi někteří se "inspirovat". Na druhou stranu je tam třeba JLM, který sám dělá a prodává zesilovače na Alíkovi. Samozřejmě by mě i zajímalo, jak to hraje, pokud máte někdo praxi (ideálně srovnání s orig).

Např. HoneyBadger nebo Wolverine jsem tam neviděl, ani zdejší konstrukce.

Pak jsou tam i hoodně drahý zesilovače (hlavně flaškový), jestli je někdo neslyšel?

P.S. Kdyžtak to smažte, jen mne to napadlo...

Ahoj, sháním STK 8260 II. Ideálně odněkud vymomtovaný originál, čínské náhrady z ebay a Ali nechci.

Pojal jsem záměr zesilovač z tohoto vlákna ještě trochu vylepšit, a tak vznikla verze Mk3.
Co se změnilo:
- jeden pár koncových tranzistorů mně s ohledem na výkonové namáhání přišel „na hraně“, a tak byl nahrazen dvěma páry darlingtonů (jednoduché tranzistory s budiči by mně do stávajícího rozměru nevešly, požadavkem bylo zachovat šířku DPS),
- vstupní dif. stupeň byl doplněn trimrem na přesné nastavení driftu,
- byly zvětšeny filtrační ellyty ze 6G8 na 4×2G2,
- byly provedeny menší změny v návrhu DPS a odstraněny 2 propojky.
Návrh 1vrstvé DPS existuje i s elektromechanickým relé (v11), tato verze ale nebyla odzkoušena.


Schema zesilovače a ochran:


Přestože v této diskusi byly vyjádřeny pochybnosti o teplotní stabilitě a rozdělení zatížení mezi paralelní darlingtony, nic z toho se v praxi neprojevilo.
Foto vzorku:


Na závěr pár měření se vstupním filtrem 1k + 330p a výst. tlumivkou.
1 kHz, 4 ohm, plný výkon >120 W


1 kHz, 4 ohm, overload


10 kHz, 4 ohm, overload


1 kHz, sqr, 4 ohm


10 kHz, sqr, 4 ohm + 1M

Mate niekto skusenost s tymito zosikmi? Povodne som chcel kupiť Toppingy B200 ale po prejdeni vlakna je odporučanie sa im vyhnuť tak sa rozmyšlam o tejto nahrade.

https://www.soundimports.eu/en/soundimpr...gKCOPD_BwE

Nemem ani predstavu ako je na tom zvukovo Hypex v porovnani s klasickým AB zosikom. Ak mate niekto doma Hypex budem rad ak a vyjadrite k zvuku. Počuvam prevažne elektronicku hudbu, ...

Jen pro zajímavost jsem narazil na schéma polského zesilovače Unitra z roku 1979. Na vstupu má diferák a dokonce i ochranu proti zkratu, kterou neměla ani o pár let starší AZS223.

Profesionální studiové monitory cena za pár
Cena 40.000,- CZK
TOP STAV
Kombinace špičkových technologií a precizní německé výroby. Tyto monitory nabízejí výjimečnou přesnost, výkon a flexibilitu pro jakékoli profesionální studio.
Výkonný Class D zesilovač 300 W + samostatný 50 W Class A/B pro výšky
Ručně vyráběný výškový reproduktor S-ART s HPS zvukovodem (Made in Germany)
7" basový reproduktor s membránou Hexacone pro čisté a pevné basy
Široký frekvenční rozsah: 35 Hz 50 kHz
Maximální akustický tlak: 120 dB SPL (pár / 1 m)
Celkový RMS výkon: 350 W
Digitální vstupy AES3 s možností rozšíření
USB port pro aktualizace a DSP ovládání přes editor v počítači
Uživatelské nastavení ekvalizace a přizpůsobení akustice místnosti
Na přání lze přidat i pevné železné stojany vhodné do studia.



[img=Adam Audio S2V rear]https://i.postimg.cc/bDs0vNCt/211341404-jpg.png[/img]

[img=Adam Audio S2V front]https://i.postimg.cc/xJcGdTxK/211341405-jpg.png[/img]

Nepracuje niekto s plechom ? Potreboval by som vyrobit plechovy drziak z 1-1,5mm plechu o sirke 45mm a dlzke do 150mm a na troch miestach s 90 stupnovymi ohybom.
Doma bez poriadnej ohybacky a poriadnych noznic na plech je to tazko realizovatelne.

Cambridge přichází s průlomem: Perovskity míří do světa velké energetiky.
https://www.techzpravy.cz/kremik-ma-vazn...=266197709

Dnes se mi podařila vygenerovat školácká chyba,a nejspíš jsem zrušil cívku na jednom výškáči. Poprosil bych o vaše vyjádření na tyto otázky:
Zajímalo by mně, jestli to má smysl, respektive jestli jsem schopen v domácích podmínkách docílit stejného výsledku bez negativního vlivu na zvuk.
Jestli se k tomu dají použít membrány od žlutého pána. Opět stejná úvaha, jak kvalitní jsou jejich náhrady.
A jestli se dá uvažovat o "přeměně" z R2904 na D2904. Předpokládám, že magnety by mohly být stejné, takže by záměna mohla fungovat.
Díky za případné reakce.

Ahoj,
neměli by jste někdo nějaký tip, jakým subwoferem doplnit sestavu DK složenou ze soustav URS3100? Díval jsem se po něčem, ale nevím co od toho čekat. Díval jsem se po takové té běžné komerci - JBL STAGE 220P (12"), Dynavoice Challenger CSB-V15 (15"), Magnat. Potom jsem se díval u Checka WMA-I Sub (12"). Ještě je možnost něco postavit. Otázka zní, co. A má v dnešní době ještě smysl? Každopádně kdyby jste měli někdo nějaký tip i na nějaký ověřený projekt, zvážil bych to. Upřednostnil bych ale spíše něco hotového. Chci to jako doplněk k filmům. U hudby problém s nedostatkem basů nemám. Ale u filmů je absence subwoferu znát . Nejvíce je to znát u DPL2, který zvuk osekává. Pokud by jste o něčem věděli, budu rád když se s informacemi podělíte Díky

Karel

Bavilo by mne srovnávat a testovat originály proti fejkům, ale na pozadí reálného života chápu, že to zabírá drahocený čas. Čas na přežití. Nehrajete si přesto někdo? Ono je to těžké, když nikdo neví, co do toho pouzdra reálně Číňan dal.

Zdá se, že pozvolna nastává konec domácího bastlení, tak jej známe. Koupíte si hotový modul ampu, k němu hotový modul zdroje, zabudujete to do nějaké krabice a je hotovo. :-)
https://www.audiophonics.fr/en/amplifier...17252.html
https://www.audiophonics.fr/en/smps-powe...12271.html
Parametry to má víc než dobré. :-)

Predajné vlákno na dosky pre FukAMPik by Laco Konečne symetrická doska so zdrojom
https://www.audioweb.cz/showthread.php?t...#pid425092

DPS:
FukAMPik - 14€/ks
SSR355 - 4€/ks

Vlastne sada tak vyjde menej, ako pri DPA355, alebo FukAMP v modrej farbe.
A ešte symetrické, menej dosiek, menej káblov a viac miesta v krabici a podľa mňa je aj najkrajší
Dosky budú čierne HASL.

Pre tých čo budú mať záujem, budú k dispozícii aj sieťové časti Ka1 alebo Ka2, mosfety pre SSR, konce Sanken, budiče, VAS atď.

Kto má o dosky záujem, zapíšte sa sem do vlákna, nech viem koľko dosiek dať urobiť a nech to máme pred Vianocami doma
Píšte len záujem o dosky FukAMPiku a počet (2 alebo 4), všetko ostatné potom doriešime mailami, netreba všetko vymenúvať

Jaký je důvod, že se v koncových stupních tak málo používají výkonové Darlingtony?
V čem je horší, a zda vůbec, takový 2SD2560 (2390) oproti běžné kombinaci 2SC5200 + 2SC4793?
