Jsem dnes narazil na toto , nějaký český výrobce reprobedne . Hm vypadá to ...na úrovni na první pohled

Má někdo zkušenost s tím ?

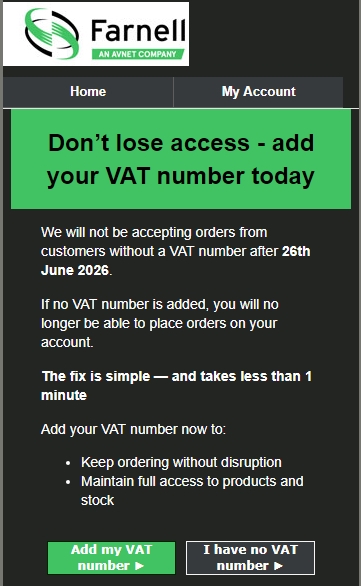

Dnes mi přišel e-mail z Farnellu. Od 26. června nebude možné bez DIČ objednávat v jejich e-shopu.

From July 2026, EU regulations mean we will only be accepting orders from customers with a VAT number.

Máte někdo experience s takovým modulem? Nebo podobným v déčku. Chci tím krmit 10-12" v BR boxu.




https://www.aliexpress.com/item/10050099...211%210%21

Stale ked robim nejake pokusy a potrebujem nahodou zosilnovac, nikdy ziadny malicky a jednoduchy nemam po ruke, vzdy musim odpojit nejaky co pouzivam u PC a nebavi ma stale vsetko odpajat a pouzivat nejaky iny velky je velmi neprakticke. Neviem preco som si toto nepostavil uz ovela skor, ale konecne som sa dokopal. Uz ho mam rozpracovany asi od minuleho roka, este nemam vsetko uplne hotove, ale vyzera to nadejne tak to sem postupne pridam.

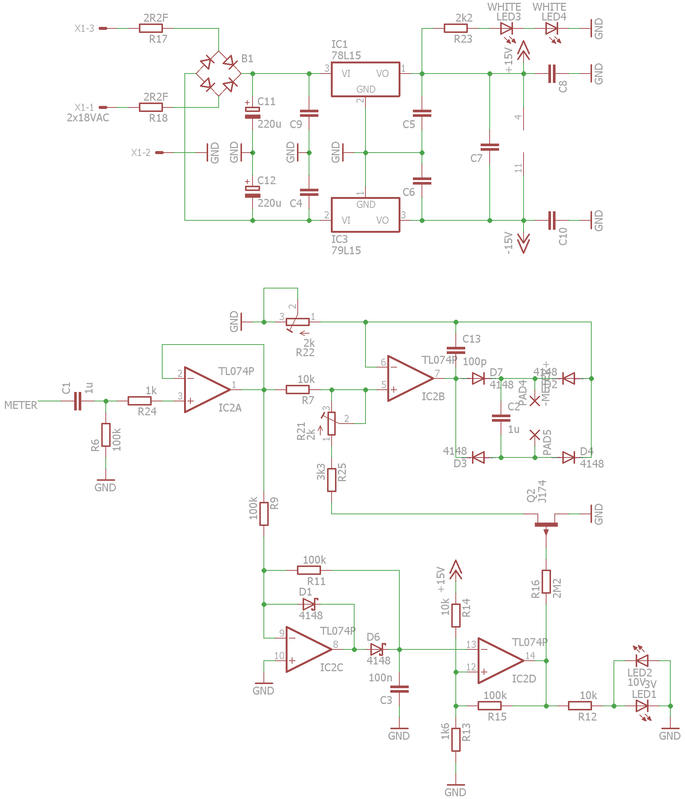

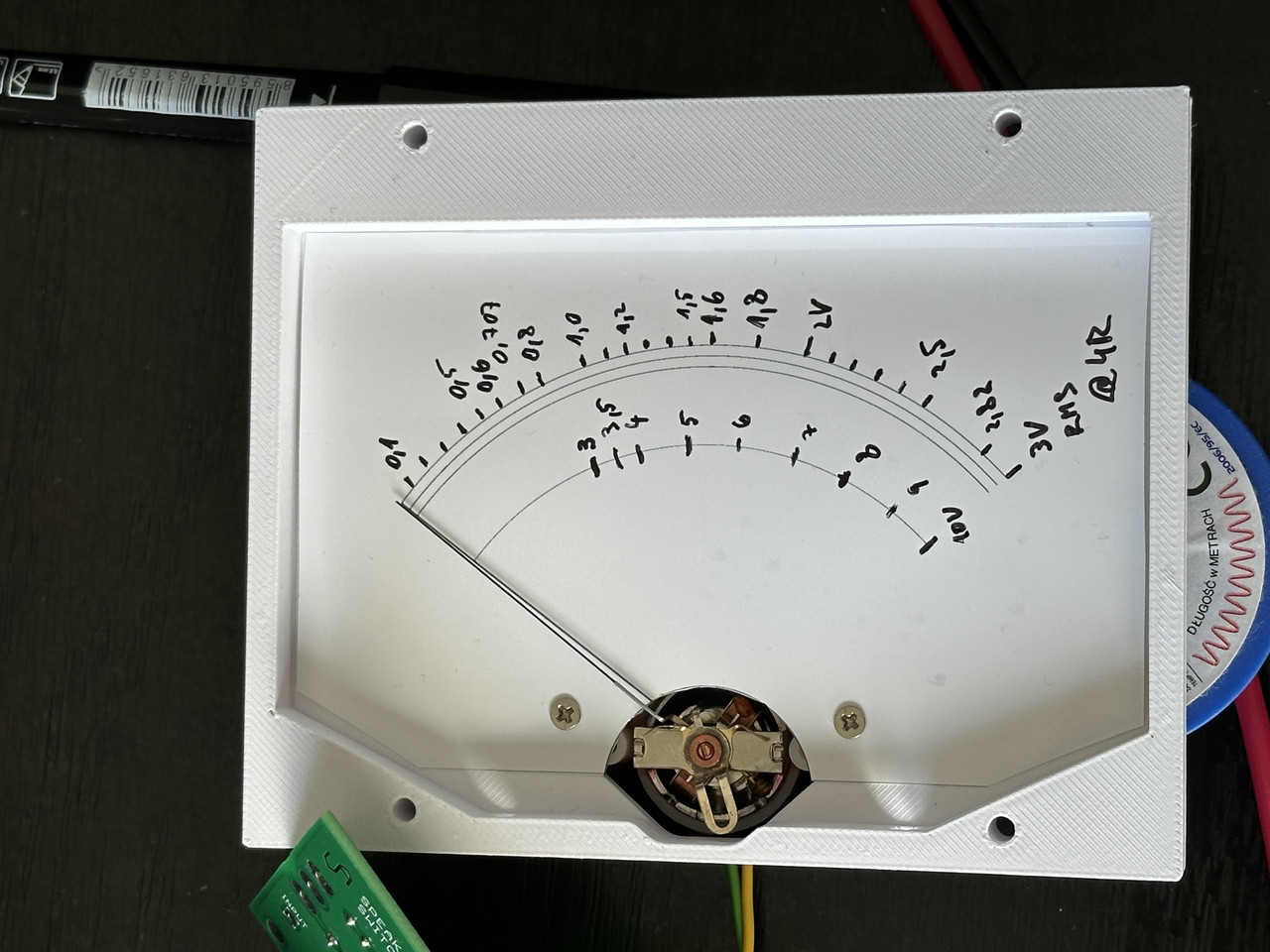

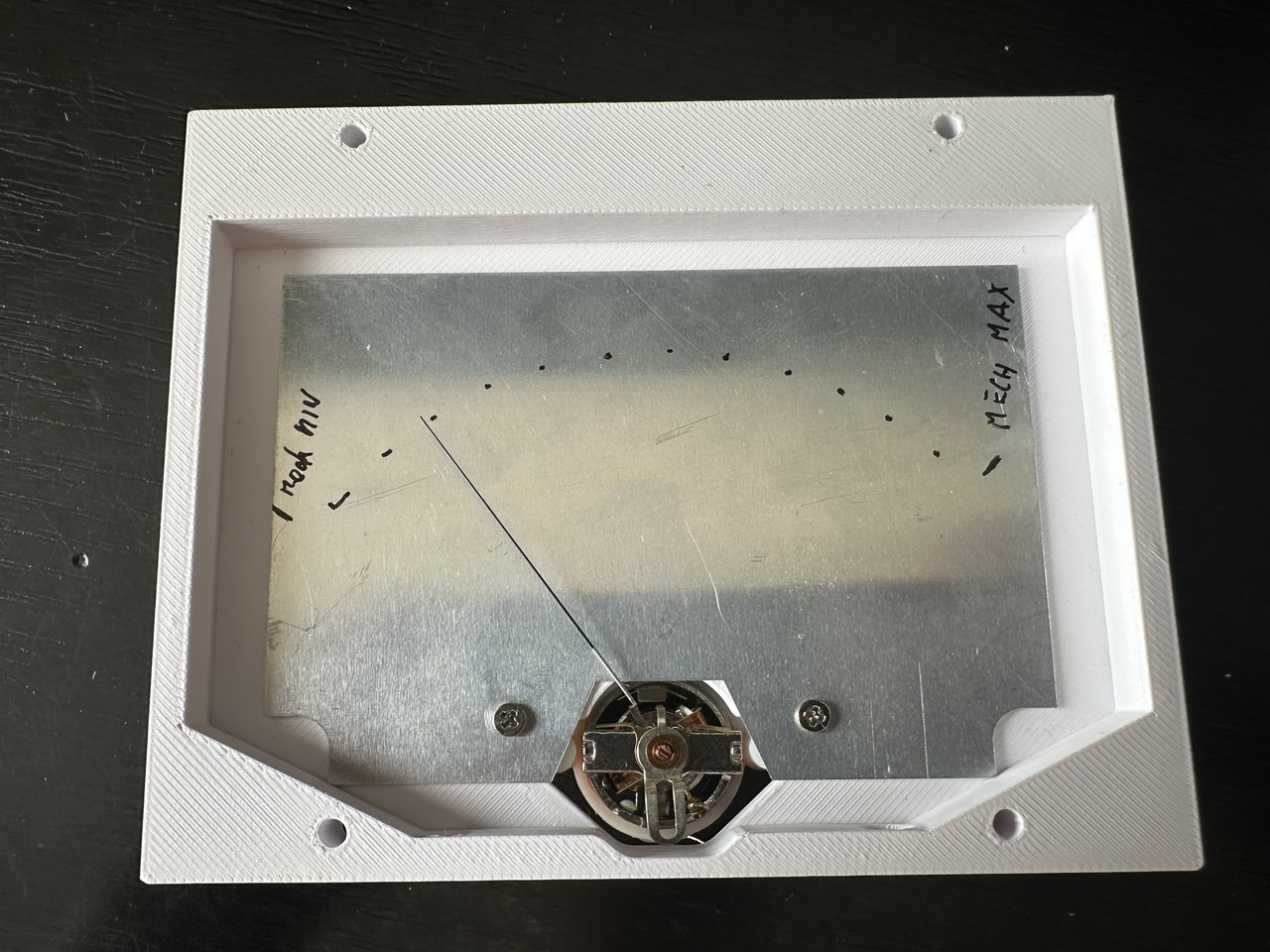

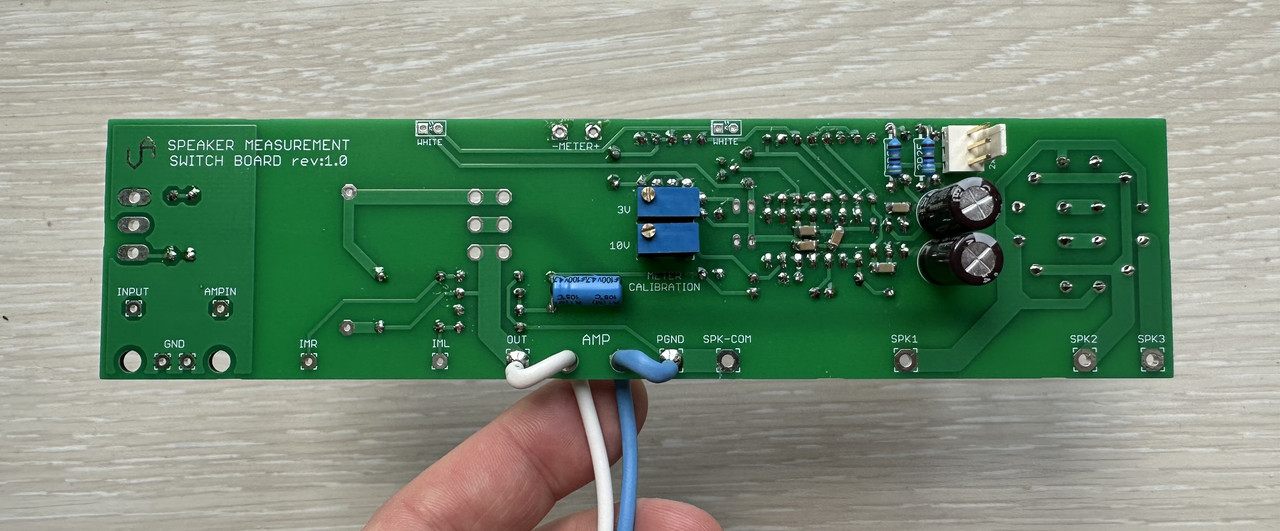

Nizsie popisem jednotlive funkcne celky meracieho zariadenia + popis...


Zosilnovac je velmi malicky ale pritom parametrovo velmi dobry a takmer neznicitelny s pevne danym zosilnenim +20dB (aby nastavovanie v dB cez REW sa dalo lahko dopasovat kam treba). Je to klasicka celosymetrika, ale dimenzovana pre nizke vykony. Zosilnovac som popisal v inom vlakne tu...

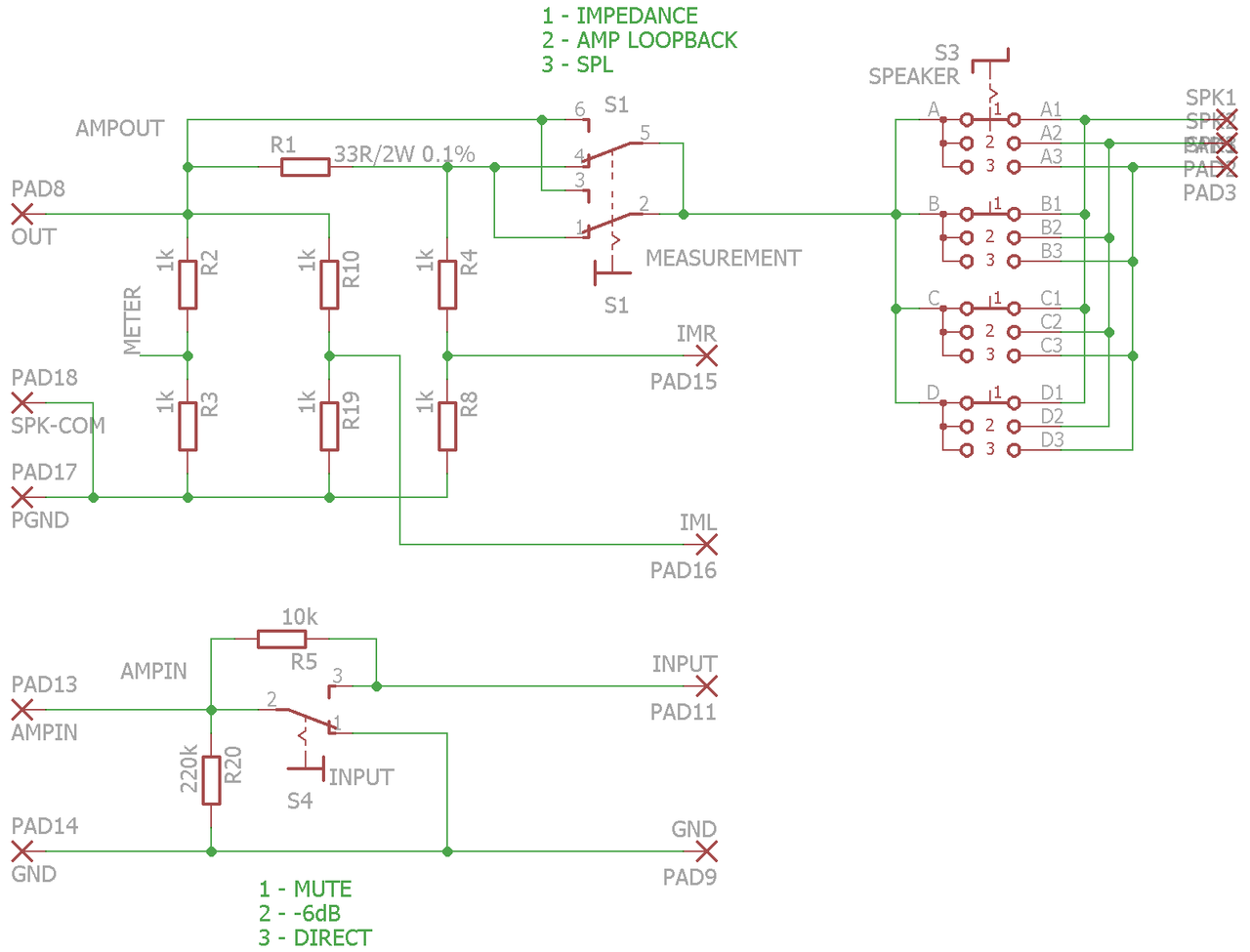

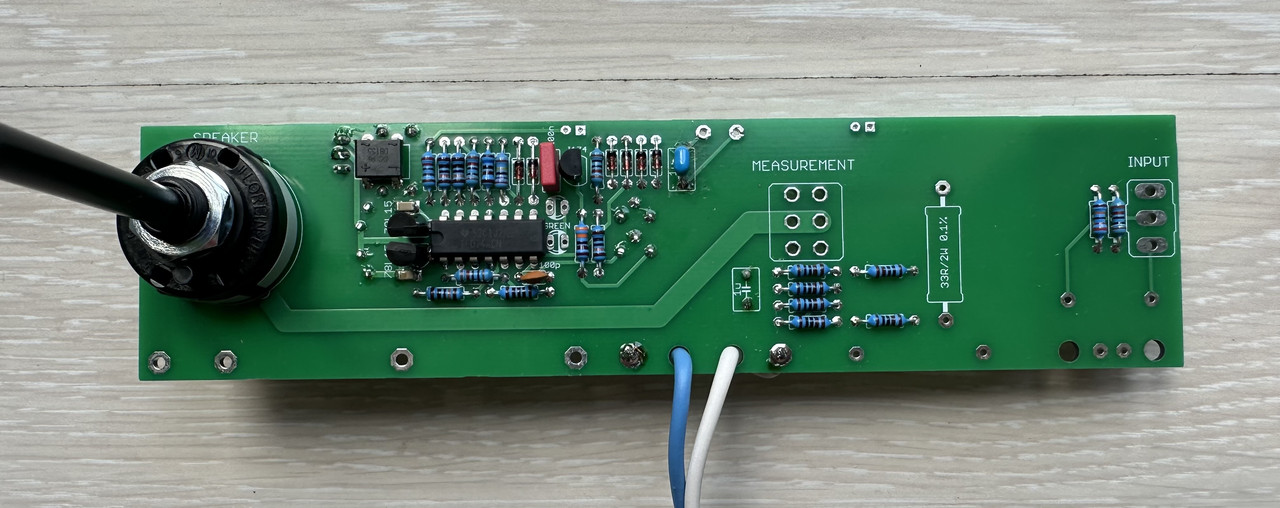

Prepinac vystupov aby som konecne pri merani roznych repro nemusel vkuse prehadzovat kable ale mohol len jednoducho pohodlne prepnut DUT je tu jednoduchy otocny prepinac. Vsetko sa nakabluje dopredu a potom len prepnem co chcem merat.

Prepinac roznych modov merania 3-polohovy packovy prepinac

• meranie frekvencnej charakteristiky, vtedy to je obyc zosilnovac s prepinatelnym vystupom

• meranie impedancie, vtedy je vystup napojeny cez seriovy 33R odpor z ktoreho su dostupne vystupy cez BNC. Je tu jednoduchy delic 2:1 aby signal bol urovnovo akurat pre zvukove rozhrania

• meranie samotneho zosilnovaca, vtedy je vystup odpojeny a da sa kalibrovat/merat samotny zosilnovac pre velmi presnu kompenzaciu merani, pripadne pre ine pokusy. Vystup je zase cez 2:1 BNC


• direct

• -6dB

• mute


Setkal se uz nekdo s ptc pojistkou v obvodu kompenzace?



Cela ta sestava je paralelne k terminalum bedny v ramci vyhybky.

Pánové, obracím se na vás s prosbou.
Přišel za mnou starosta naší obce, že by potřeboval vyřešit ozvučení místního hřiště. Respektive pořešit výměnu staré vyřazené obecní rozhlasové ústředny která to momentálně napájí za něco novějšího. Chtěl by něco co disponuje možností přehrátí záznamového media (flash disk, karta), rozhlasu a možnost připojení bezdrátového mikrofonu. To celé by mělu umět napájet dva tlampače a být nenáročné na obsluhu. Víte někdo o něčem takovém?

Potreboval som malicky ale velmi kvalitny zosilnovac na meracie ucely a bohuzial nic hotove, kvalitne a lacne sa kupit neda - vsade su same Dcka a na meranie digital nie je vhodny.

Postavil som preto najmensiu (aka tu kedy bola?) all-in-one tht diskretnu celosymetriku.

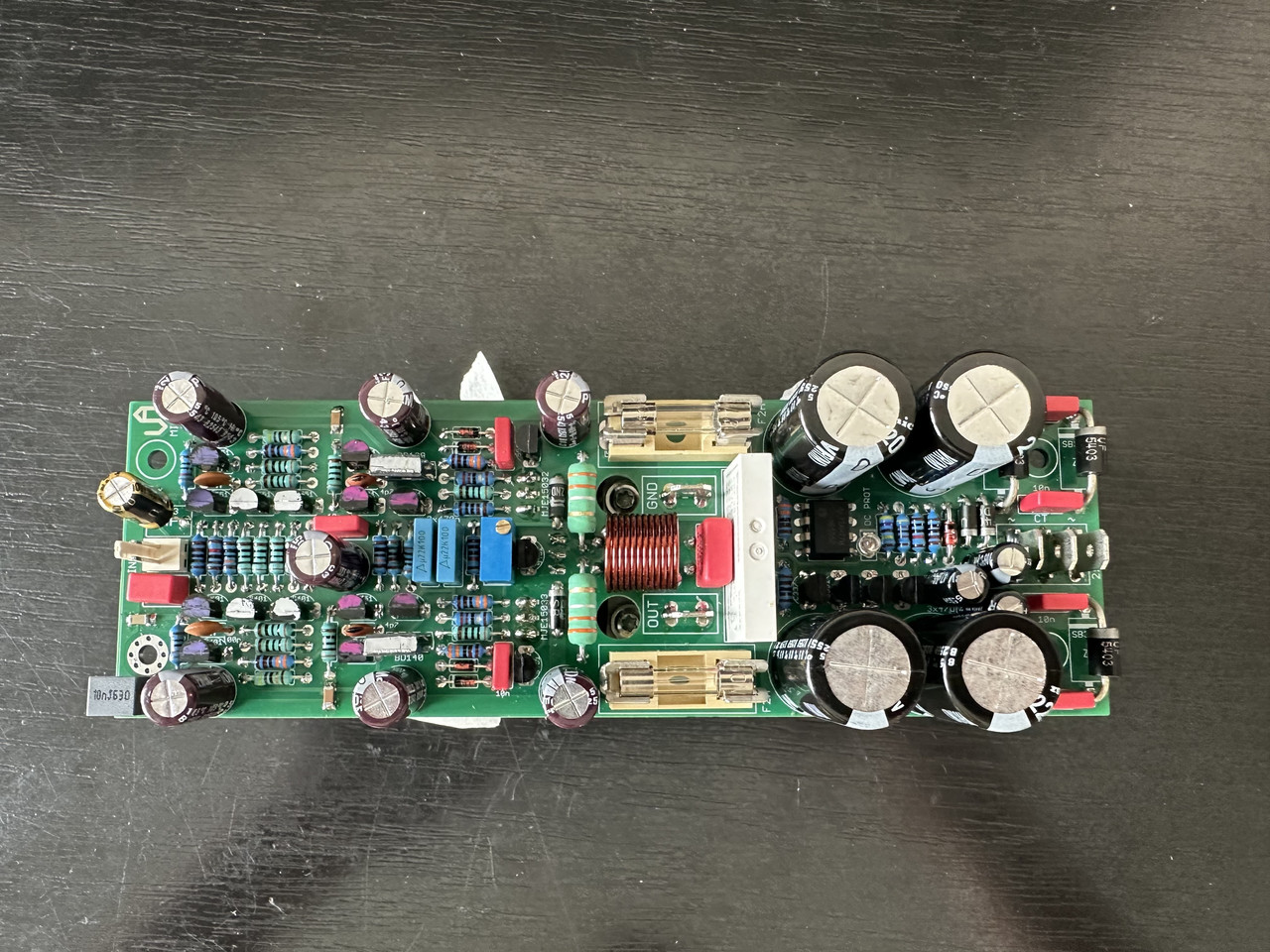

Na malej doske (52x160mm) je uplne vsetko vratane ochran a zdroja. Vacsina vychadza z mojho trochu vacsieho miniampu, ale je tu daleko premakanejsie zemnenie podobne ako je v mojom velkom VA1000. Aj ked dosticka opticky vyzera symetricky, zem front-endu je vedena bokom az k hlavnemu zdroju separatne, a signalovy vstup je uzemneny az do jeho konca kde je najnizsie rusenie.

Pre jednoduchost a z dovodu nizsieho vykonu su tu budice BD139/140 bez chladenia. Vdaka tomu je aj mechanicka stavba ovela jednoduchsia - celkovo len dva tranzistory na chladic + to92 ako snimac tepla pre regulaciu biasu. Vdaka malickemu to92 umiestneneho v jamke medzi puzdrami koncovych tranzistorov je regulacia velmi rychla.

Z dovodu nizsieho vystupneho vykonu som chcel pouzit koncaky v TO220. Najrychlejsie a pritom celkom vykonne v tomto puzdre su MJE15032/33 ktore som chcel pouzit - ale ukazalo sa ze ak sa zohreju, su mimo SOA a nezvladnu vykonove spicky. Skusal som ich na pokusnom zdroji s 2x24V a limitovanym prudom na 1A a sli fajn, akonahle som ale zvysil limit prudu na 1,5A bolo po nich po 2 odpalenych paroch som pouzil klasicke BD911/912 a s nimi uz vsetko spolahlivo funguje, sice s trochu mensou rychlostou ale dokonale stabilne.

Zrejme by bolo praktickejsie pouzit nejake vacsie to264 30mhz tranzistory a asi by to rozmerovo nejak voslo ale uz to dopadlo ako to je...

Z dovodu limitovanych rozmerov kam to bude namontovane (dam to sem ako separatny projekt neskor) som pre napajanie pouzil mini 35W toroid indel s napatim 2x17VAC. Zosilnovac by so silnejsim trafkom hravo zvladol aj daleko vyssi vykon, ale to nebolo cielom. S tymto mini toroidom zosilnovac doda 25W@4R alebo 20W@8R. Hodilo by sa trosku vyssie napatie, ale tento toroid bol akurat dostupny skladom a vykonovo ucel splni.

Zisk je presne 20dB a pri 1Vrms to na vystupe da 10Vrms.

Schema:

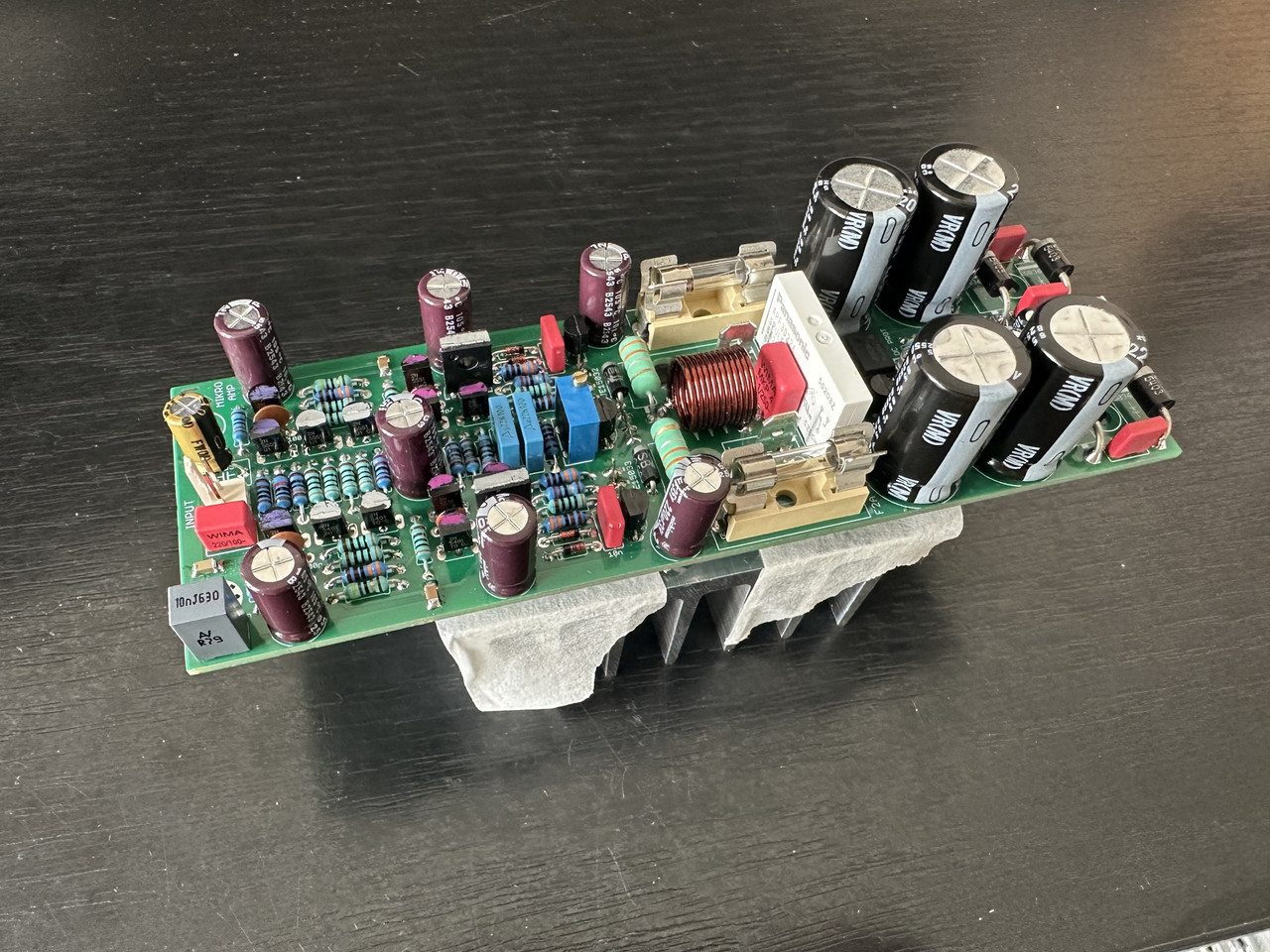

Prototyp s provizornym chladicom:



Este zopar oscilogramov z analogu pre lepsi debugging (5V/div)

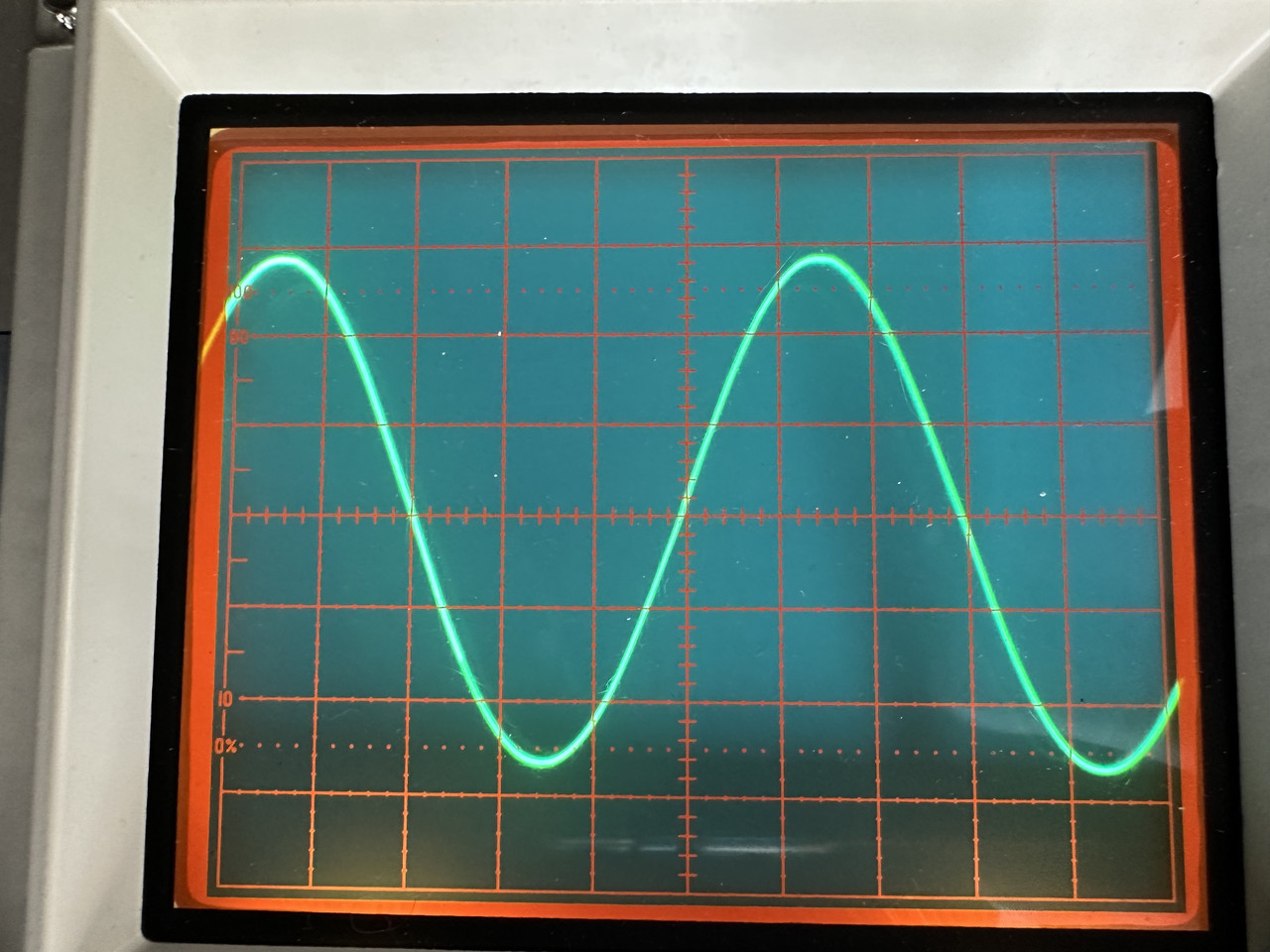

sinus 1k do 4R (cca 25W)

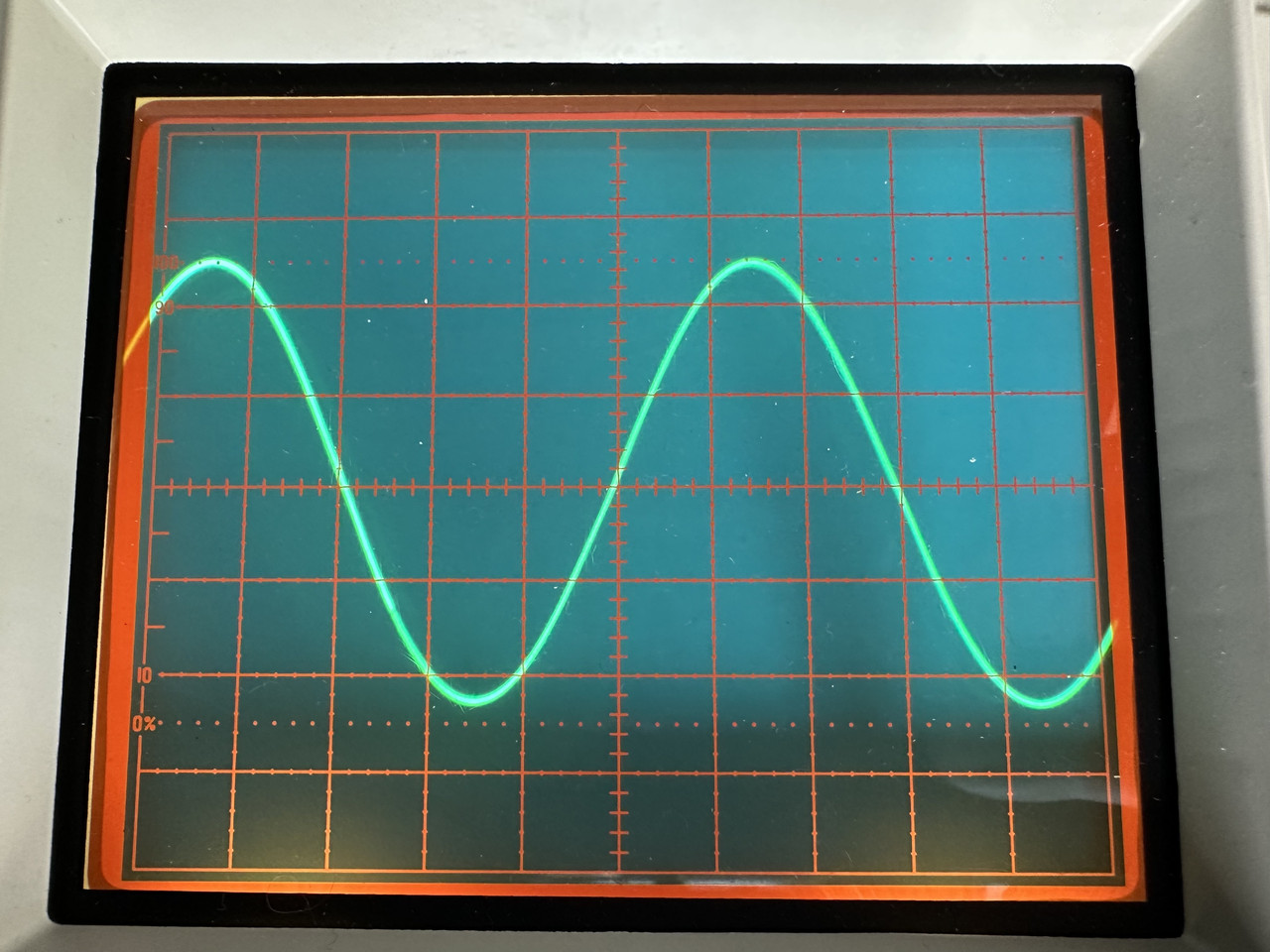

sinus 100k do 4R:


Limit sin 1k do 4R:
(zaujimave ako to pekne zaoblene limituje aj bez saturacnych diod )


Prudovy limit do 2R:

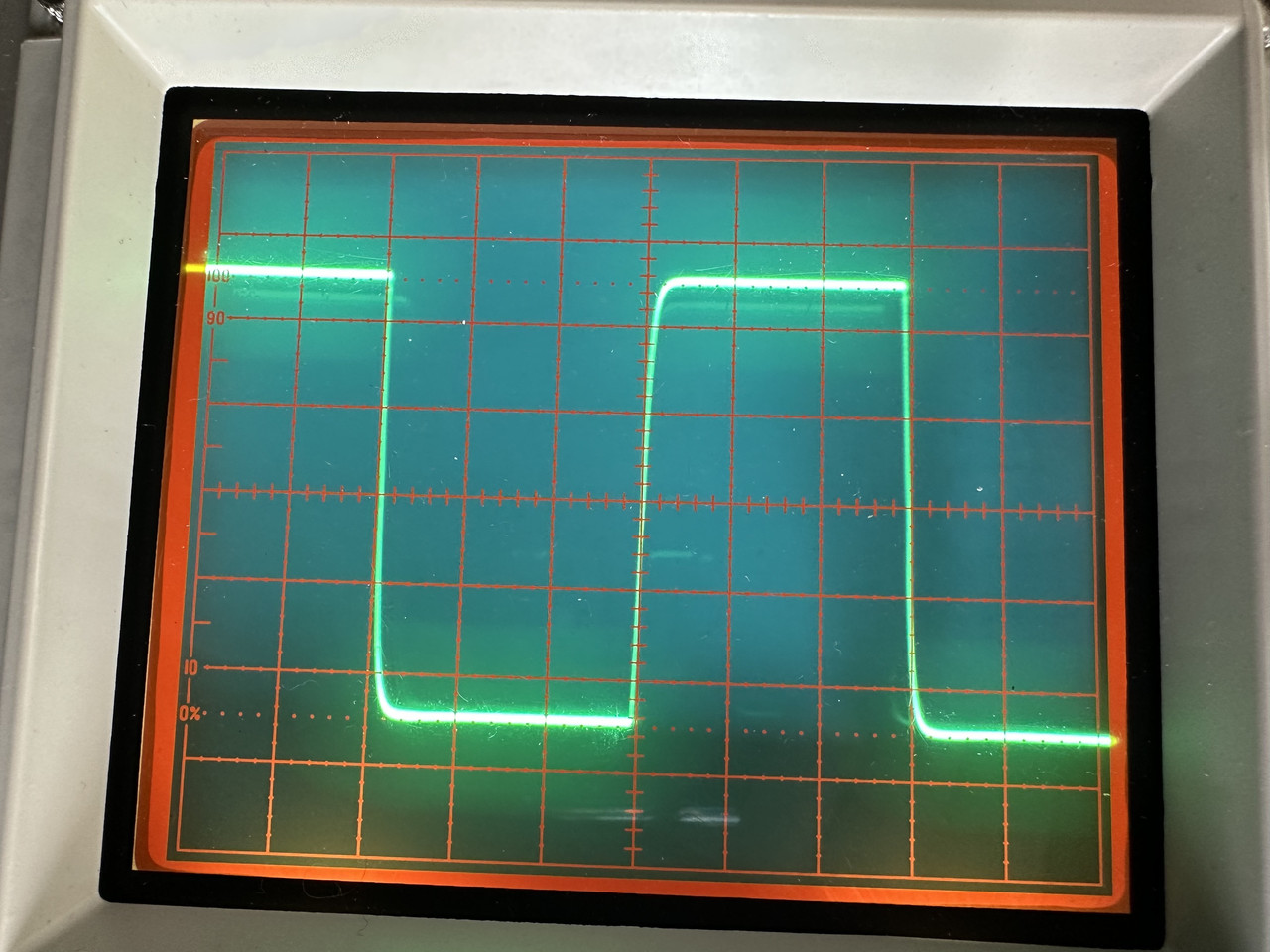

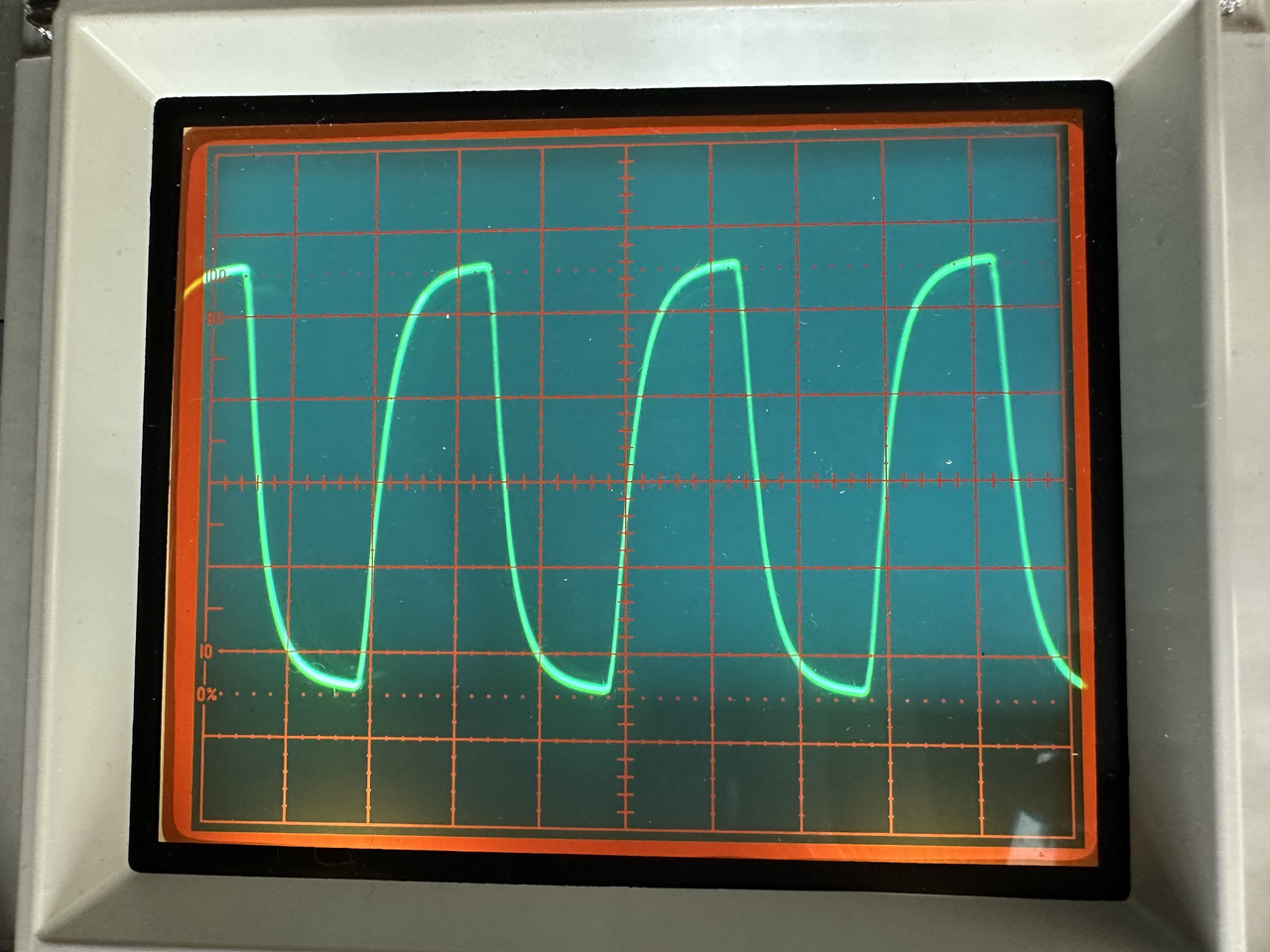

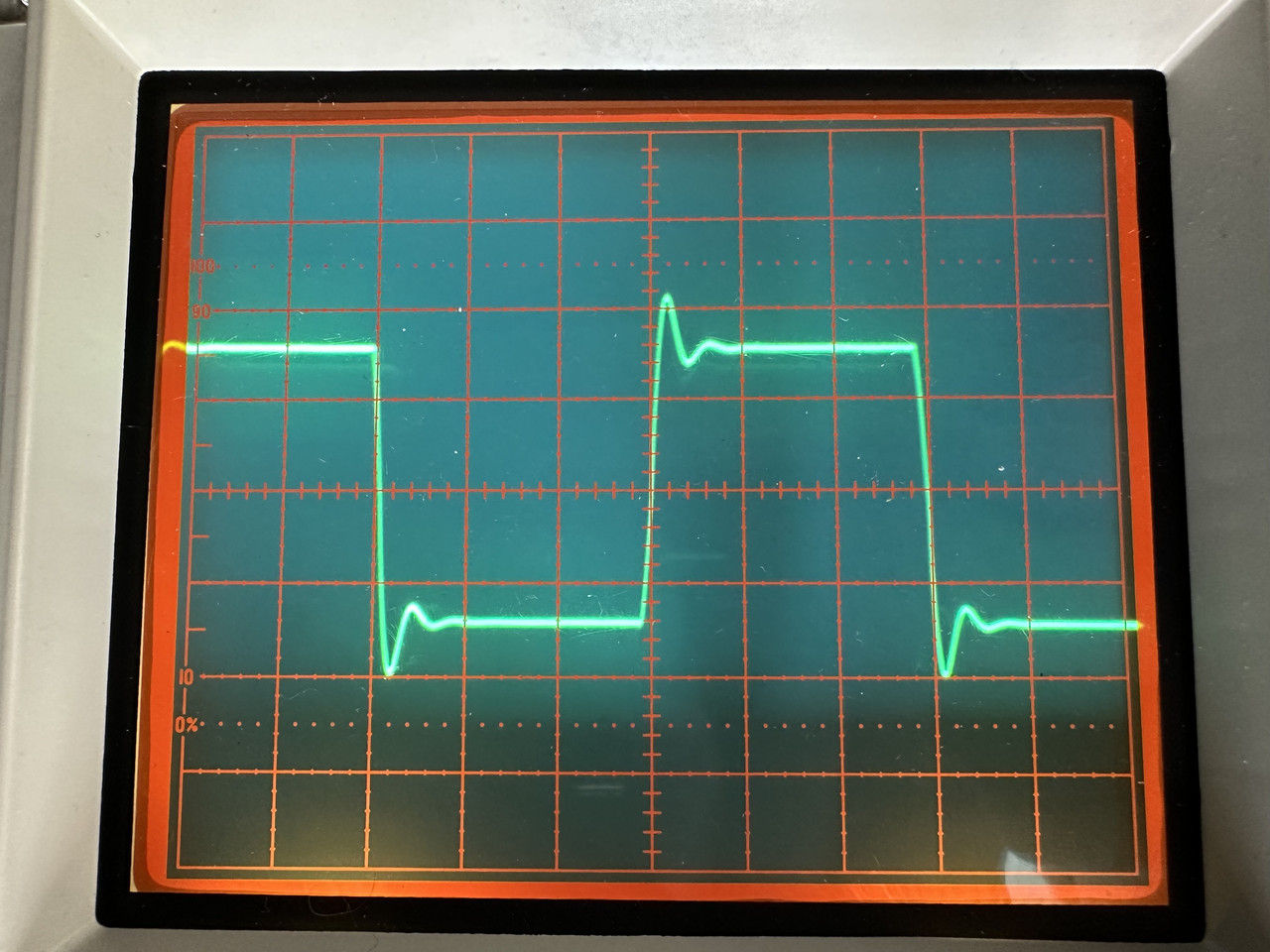

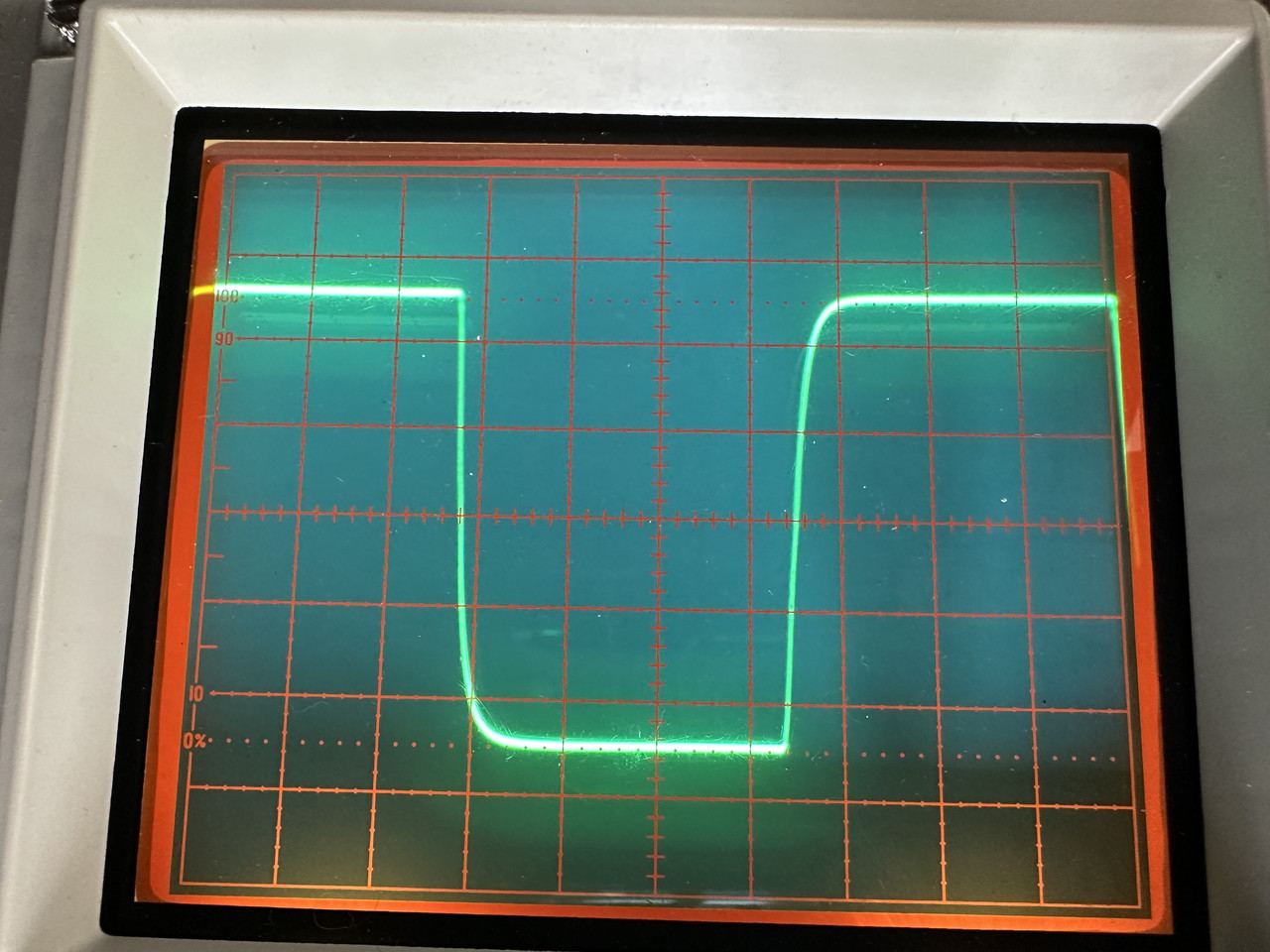

Square 10k 4R:

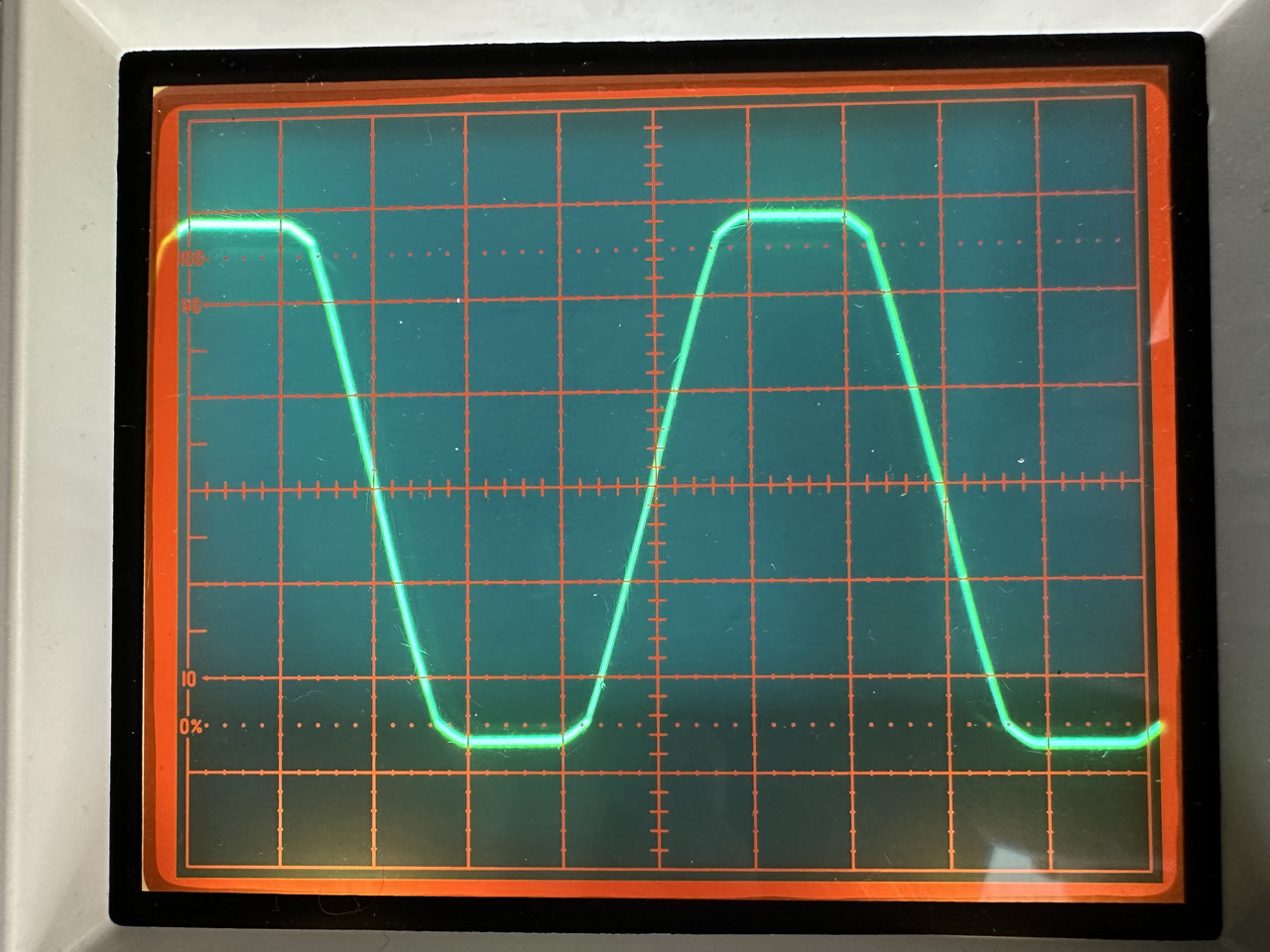

sq 20k:

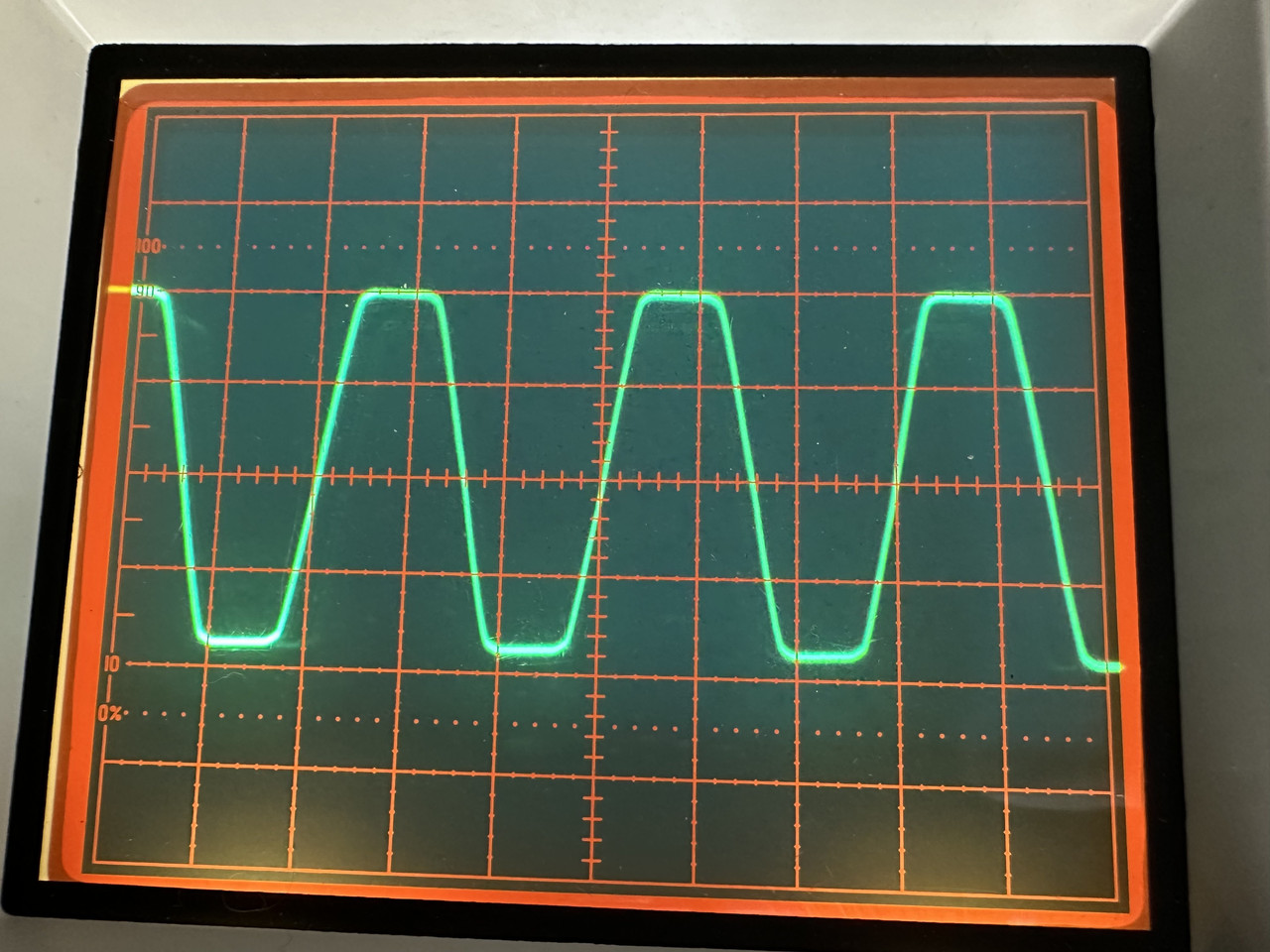

sq 100k (to uz vacsina sla do boucherotu...)


sq 10k 4R + 470nF

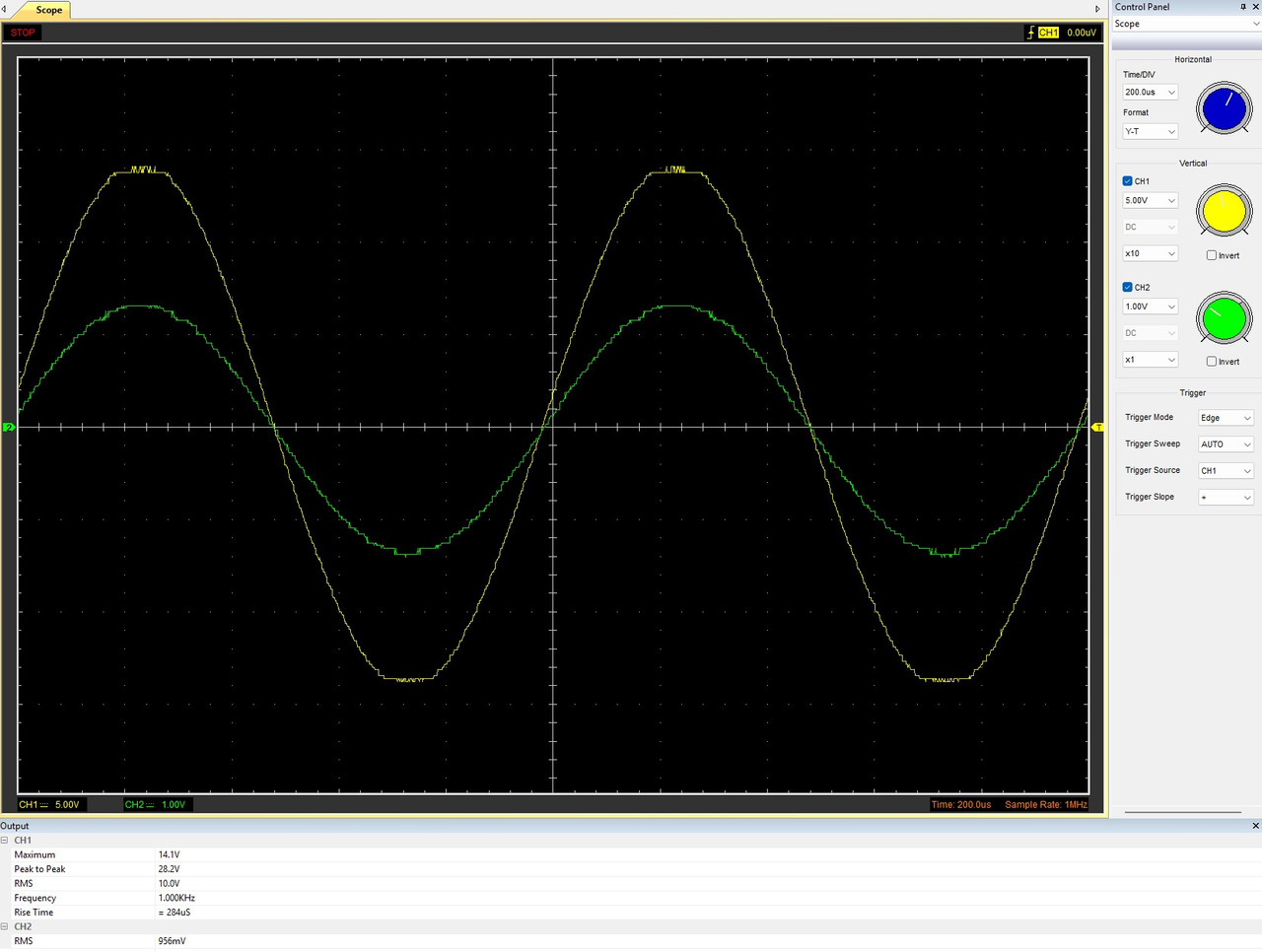

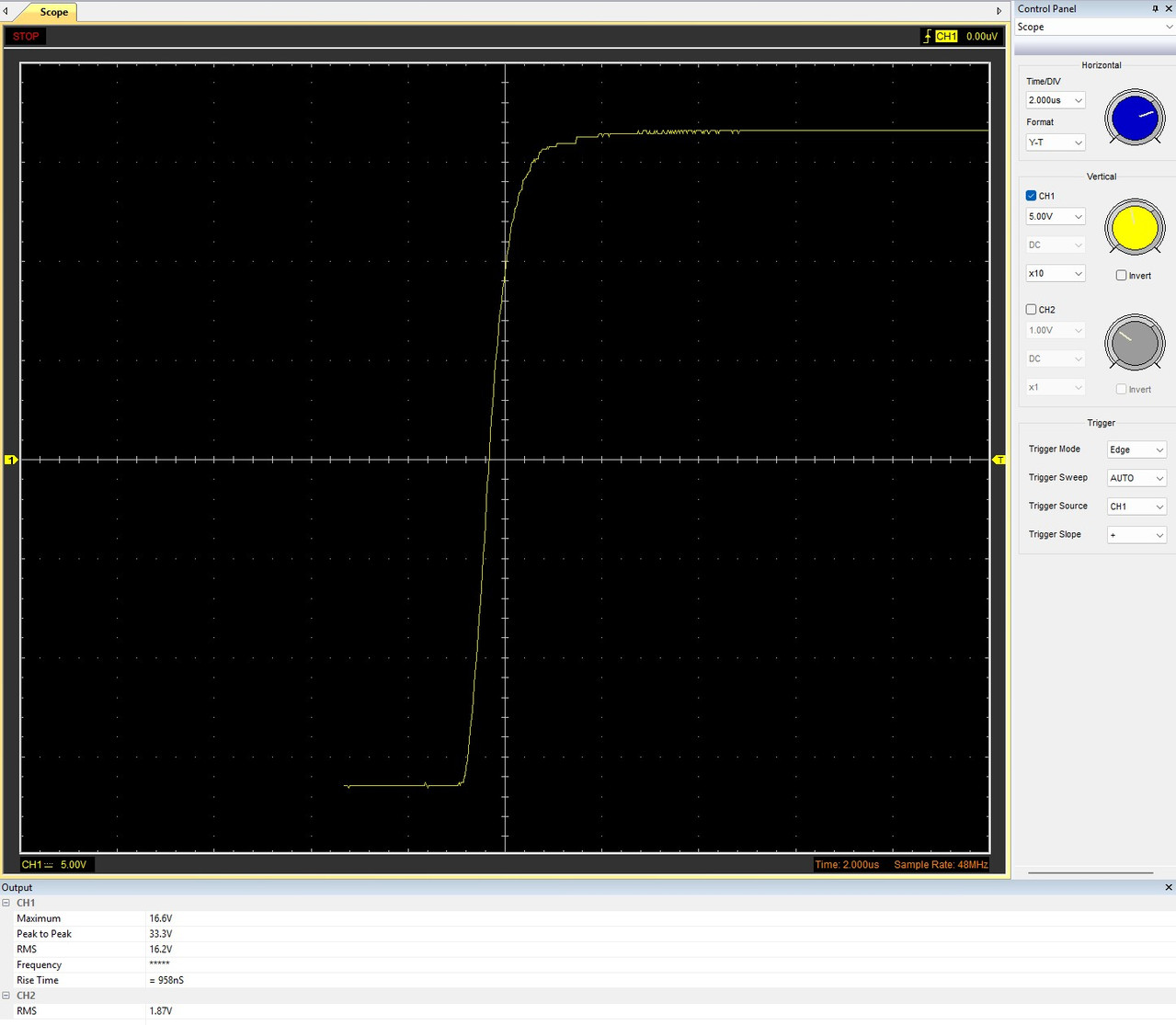

Digi skop... kontrola urovni a zisku, zelena vstup, zlta vystup:


Slew rate cca 35V/us (so vstupnym filtrom!)


skusal som aspon orientacne odmerat ako to skresluje len tak polozene na stole, bez krabice... kludovy prud 50mA kazdym koncakom:

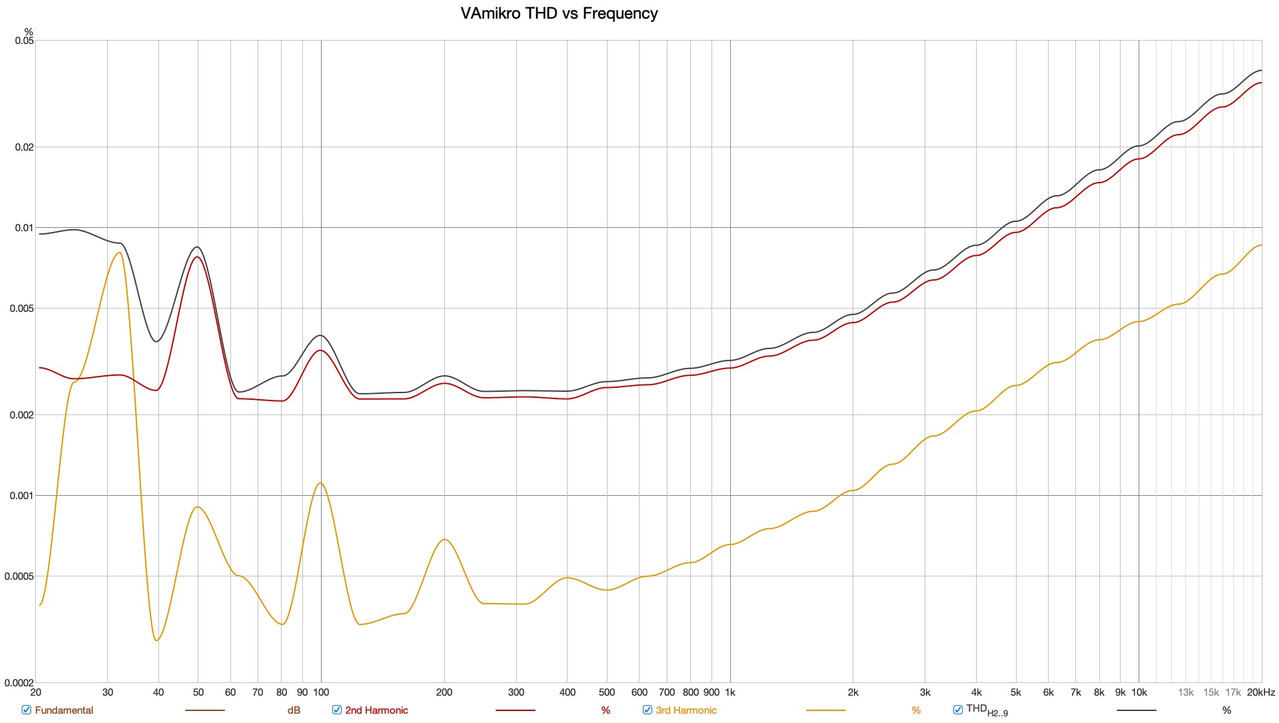

THD vs Frequency @10W/4R:

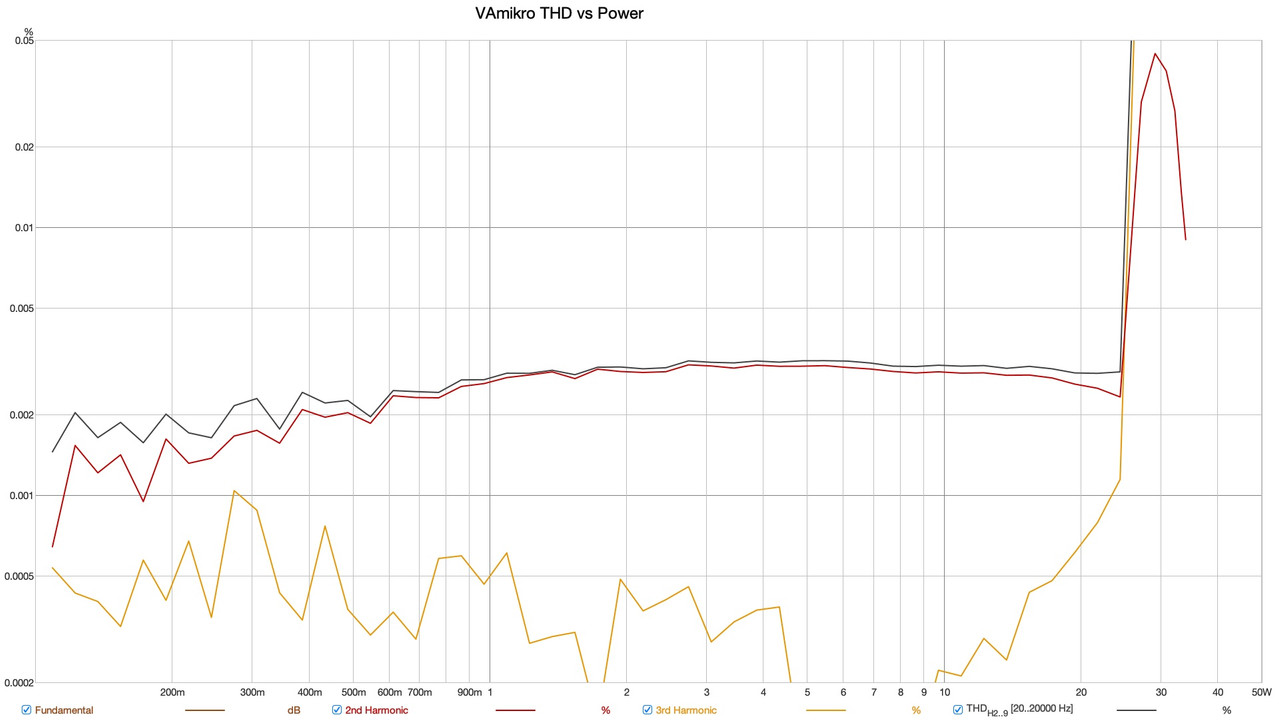

THD vs Power@4R:

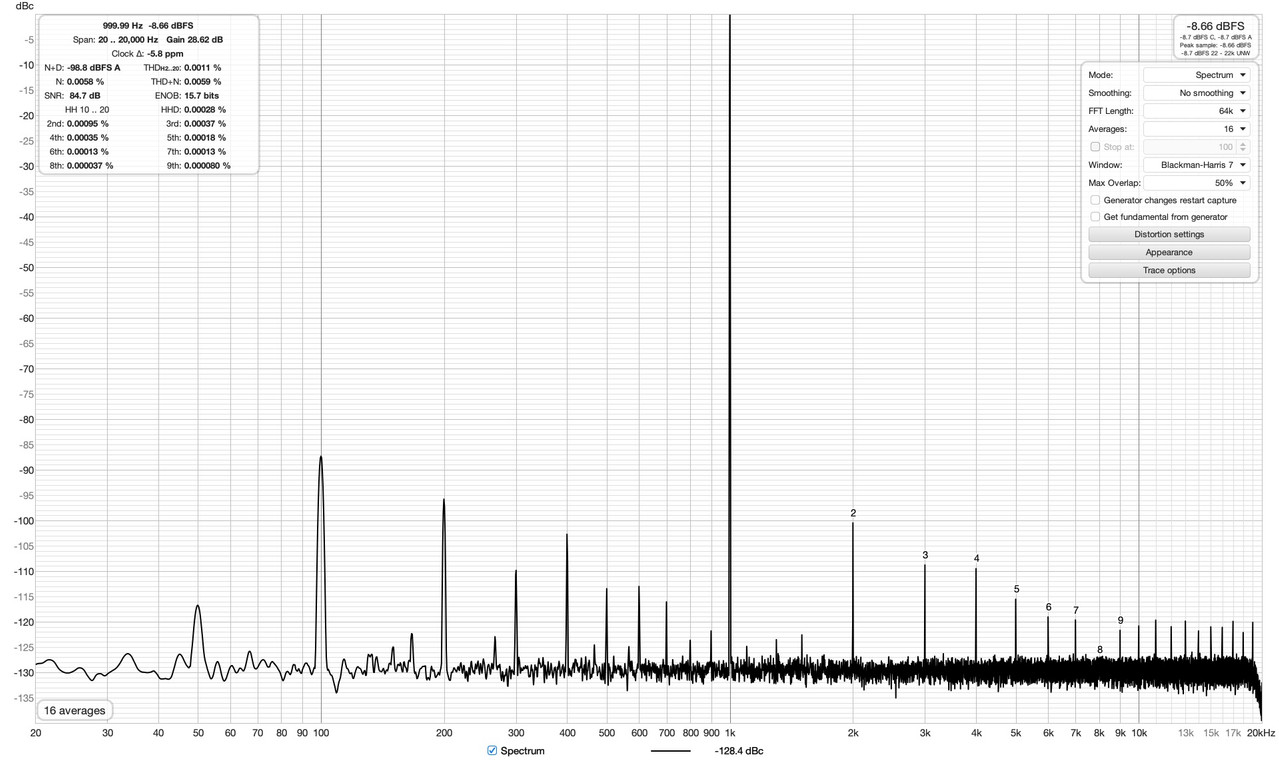

Spektrum @8R:

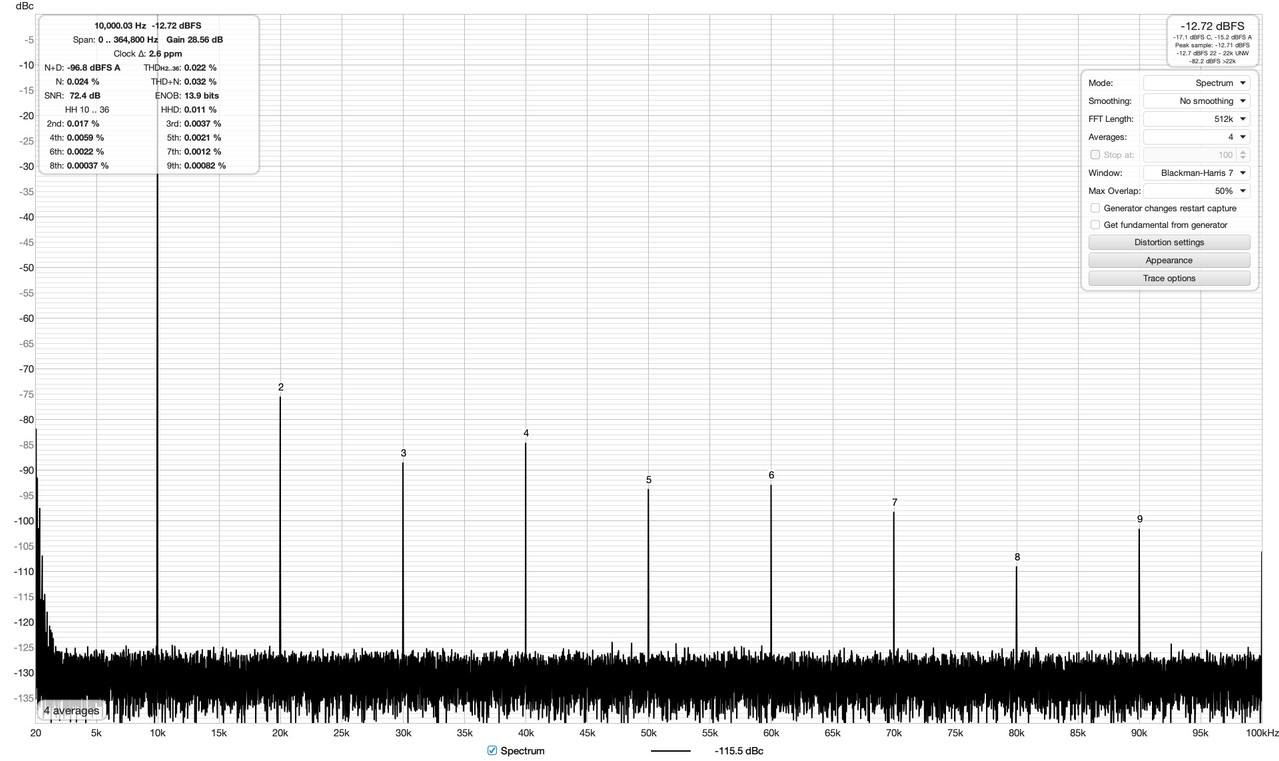

Spektrum 10kHz:

Neviete prosím poradiť predajcu ktorý by mohol mať tieto redukcie pre tenké káble pre RCA konektory KLE?
https://www.audioteka.it/en/kle-grommets-for-rca.html

Už som si to vyklikal ale doprava od tohto ITA predajcu je skoro 50,- Eur (Audiophonics to nemá na stránke)

Ahoj všem,obracím se na vás s prosbou o radu, případně o pomoc s návrhem (či nasimulováním) 3pásmové 4ohmové výhybky pro mou stávající sestavu. Současný zvuk je dynamicky pod očekáváním, při vyšší hlasitosti úplně mizí basy (výhybka je stará, 40 let, typ CD z HiFi klubu, dimenzovaná jen na 20 W, což je evidentně kámen úrazu).Moje osazení (vše verze 4 Ohm):Bas: Monacor SPM-205/4Střed: Monacor MSH-116/4 (v samostatném uzavřeném kyblíčku)Výška: Dayton Audio ND25FW-4 (s integrovaným zvukovodem)Ozvučnice:Uzavřená bedna (vnější rozměry 77x32x26 cm), čistý vnitřní objem se pohybuje kolem 45–50 litrů. Vnitřní stěny jsou vytlumené 2cm vatelínem, bassreflexový nátrubek je kompletně zaslepený.Nemá náhodou někdo z vás hotové, odladěné schéma pro tuto kombinaci měničů? Případně, byl by někdo ochotný mi schéma navrhnout? Rád se finančně či materiálně odvděčím. Předem moc díky!

https://www.superzvuk.cz/produkty.html

Kdo ještě nezaznamenal, Texas Instrments odemkl nový level sviňáctví a v rámci přechodu ze 150 mm waferů na 300 mm wafery (a též menší node) notně shitifikoval leckteré produkty ze svého portfolia. Přechod na nové technologie snad nikomu vadit nemůže, ale co by leckomu vadit mohlo, že začal součástky se zcela odlišnými parametry nabízet pod původním označením a v některých případech je téměř nemožné rozpoznat, jakou verzi součástky kupujete - nejsou ani odlišeny rozdílným suffixem a datum výroby též nepomůže - neb dvě fabriky paralelně ve stejnou dobu chrlí různé komponenty pod stejným označením.

NE5532: Menší napájecí napětí (+-18 V), pouze 10 MHz, pouze 5 V/us, zcela odlišná vnitřní konstrukce (PNP vstup místo NPN a nejsou tam prý ani ochranné diody), zmizela specifikace krmení 600ohm zátěži a pochopitelně horší ESD odolnost.

OPA134: PIny pro kompenzaci offsetu jsou najednou NC a specifikace offsetu je pochopitelně horší, atd...

Nejsou to ale jen operáky:

LM317L: Nová verze max 25 mA, stará 100. Pohodička, žejo... A eště to chce dvojnásobnej minimální proud.

TLV1117: Stará verze stabilní s elytem, nová verze nutně potřebuje lowESR keramiky. Stará ale s keramikama nefunguje a nová s elytama taky ne. Možnost rozlišení dvou verzí této součástky prakticky nemožná, pokud nemáte původní krabici výrobce, na které je psané, z které fabriky to vylezlo. Označení obou součástek je shodné.

INA128U: Podle toho, kde to vyrobili, náhodně budete místo 4 třeba jen 1V/us, různej bias proud, output drive, settling time... No není to nádherné?

INA133: 5V nebo 20V/us? Je libo 3x větší šum? Hoďte si kostkou...

A jistě to nebude všecko. Tohle jen na co jsem náhodou narazil a málem sem si kafem poprskal klávesnici. Nějaké další zdroje informací např zde (anglicky):
https://www.eevblog.com/forum/chat/ti-ne...p-changes/

Je tam i fůra odkazů na TI e2e fora, místy se značně peprnými komentáři, třeba zde:
https://e2e.ti.com/support/audio-group/a...ion-chage?
Ale přece pohoda, "však jsme vám před 3 lety vyvěsili PCN, tak na co si stěžujete".

A od Analog Devices si také od loňského roku nic nekoupíte, zakázali distributorům prodej jednotlivcům, smí se prodávat pouze "výrobcům" podle nějaké uměle stvořené definice toho, co je výrobce. Mouser to začal celkem vehementně dodržovat. Ostatní nevím, nemám zatím ověřeno a nějak ani nemám náladu to zjišťovat.

Ale chápu to, koho dneska zajímá nějaká NE5532 nebo LM317. Na umělou inteligenci a mobilní telefony to potřeba není. A to že se třeba ani studenti nedostanou k součástkám ADI, protože na to potřebují .edu e-maily (tak mi řekla jedna paní z ADI), to je taky v pohodě. Dyť přece každá univerzita na světě dává studentům e-maily s .edu (*sarkazmus). Že se k tomu nedostanou bastlíři, to je fuk, ty nikoho netrápí, ty jsou jen votravný. Hlavně že se k tomu teď přece nedostanou zlý rusáci!

Přeji příjemný zbytek týdne.
H.

//edit: Doplněno INA128U, INA133

Zdravím pánové, mám problém s tímto receiverem a je mi líto ho vyhodit. Třeba někdo poradí. Když receiver zapnu, rozsvítí se display s popisy, který vzápětí zhasne a nefunguje.. Od receiveru jsem vše odpojil, zkoušel reset.. Kde by mohla být chyba?
Díky za případnou radu

Koupím síťový transformár pro celolampovou hlavu Ibanez TSA15. Prosím, nabídněte.

Info: 110% BT. 2020, DLP, 0.47” DMD, HDR10, 3000 ANSI Lumens, 3840 x 2160 pixels, 30000 Hours. Projektor sa momentalne predava za 66 tisic +clo a DPH. A Platno stoji 41 tisic.

Stav: Super. Projektor pouzivany 5 mesiacov(nabehanych bude mat okolo 150h). Cakal som, pokial dokoncim rekonstrukciu na byte, no medzitym vysiel lepsi projektor. ALR platno teda nikdy nebolo ani rozbalene, takze uplne nove.
Odkaz: https://www.casiristech.com/casiris-h6
Odkaz: https://store.casiristech.com/products/c...alr-screen
Propagacne video: https://www.youtube.com/watch?v=f9fDvg0m_zc
Autenticke video: https://www.youtube.com/watch?v=oeM5QhwnDPE
Koupeno: Indiegogo
Záruka: Na vyzkoušení/Casiris
Důvod prodeje: Upgrade na Hisense L9Q a 130"
Cena: Projektor: 39k, ALR: 19k, Projektor+ALR: 55k
Způsob předání: Osobka Brno, pripadne kurierom poistene na 150k a ako "fragile"
Prodává i jinde: Ano

Dostaly se mi do ruky reprobedny od Maranze možná z roku 1998. Mají odpravené výškové reproduktory. Našel jsem tam malý nápis SILVER 5. Pravděpodobně mají 4Ohmy, ale potřeboval bych vědět, jakou měly citlivost. Ani na Basácích není nic napsáno a na vebu jsem to nenašel. Přikládám fotky.

Moc děkuji za odpověď.

Ahoj.
1.Začal jsem koupí Technisat Digitradio 10 IR. Velký omyl-digitálně protivný zvuk. Tak jsem to řešil. Postavil jsem můstek ze dvou čínských TDA 2030. Jako základ dobrý. K tomu připojil třípásmovku Heco. Na tichý poslech špatné, nebyly vybuzené. (tak není žádná radost poslouchat špatný stream nahlas). No,napadla mne uzavřenka. Našel jsem ARN 5608 a výšku Monacor SPP 90. Spáchal jsem na to výhybku (improvizovaně)a dal do původní bedny ARS 825 s novou přední deskou. Takto je to docela poslouchatelné. Vadí tomu tenké stěny, to ano.(Myslím, že ten Monacor má takový "telefónkový zvuk".)
2. Zadruhé jsem si koupil WiiM Ultra. Poslech na sluchátka bez námitek, velká spokojenost. Bohužel, ani tady zatím nedokážu vyladit poslech na úrovni na repro. Myslel jsem totiž, že to postavím na CD přehrávač a zvuk se bude podobat kombinaci zesilovače a reprobeden. Nikoliv. I když do toho pustím Radio Paradise. Mám takové tušení, že by to vyřešil TPA3255 na všechny bedny, co mám. Dnes je zvuk takový opatrný, bez ohledu na připojené repro. Xavian Delizia hrají jak ze supermarketu, ani Marantz ani TDA 7293 tomu nepomůžou. Jedná se o relaxační poslech ze 2,5 metrů-mono.

https://www.audigo.cz/Sluchatka/Na-usi/M...-Fashioned

Nedávno jsem frflal, že z trhu úplně vymizela lehká sluchátka, krom pro mě neposlouchatelných PortaPro. Teď jsem ze zvědavosti zakoupil tohle. Zahlídnul jsem je náhodou za 27 dolarů na Aliexpressu, vůbec jsem nevěděl do čeho jdu, a byl jsem velmi mile překvapený. Recenze jsem si nějaké dohledal až dodatečně. Můžu se podepsat pod to, co píšou na Audigu. Sluchátka jsou lehounká, maximálně pohodlná a zvuk mají překvapivě dospělý, nepřebasovaný, neseroucí. Jsou díky 40mm náušníkům trochu větší a nejsou skládací. Citlivost je udávaná pro 1V RMS, takže jestli dobře počítám, bude to nějakých 92dB/1mW. Tedy jim dělá dobře vybuzení zesilovačem. Poslouchá se to fakt nečekaně dobře, a rozhodl jsem se, že je mám rád.
Z tuzemské distribuce jsou o něco dráž, ale zase se zárukou. Na Ali se pro změnu dají koupit s různou kombinací výměnných kabelů, včetně USB-C a 4,4 mm symetriky, (od 30 do 45 dolarů podle druhu a počtu kabelů).

Ahoj, kupim bassreflexovu ozvucnicu pre Eminece Lab12,

diky

Něco k testování. :-)
https://www.youtube.com/watch?v=txsH7vI7XdY

Ahoj,

kdyby se někomu válel doma bez užitku nějaký 12" basák vhodný do cca 32l boxu (uzavřeného nebo BR - díru mám zatím zacpanou), zkuste prosím nabídnout.
Může to být autohifi gumák, nebo i něco jako Carpower SP-302, v podstatě mi to je jedno (i když PA asi ne kvůli objemu - bedna je daná), na nějaké extra kvalitě nelpím (samozřejmě s mírou - takže Qts>1 asi fakt ne ). Cílovka je nenáročný tichý poslech hudby v kanclu a pokusy s DSP.
