Externí zvuková karta pro měření/testování (Stránka 2 z 6)

Jezinka viděl si to první video celé? I po 11 minutě?
Měření mikrofonem asi nepotřebuje odstup 170dB. Na měření vyhybek ti stačí i elekret a ten sam dost šumí.

https://www.elektro-hofman.cz/mce100-hi … ktristika/

No asi vypadám jak idiot, faktem ale je že donedávna jsem si myslel, že Hi-Fi je TOP. Nyní když jsem četl diskuze na tom měření na COSMo tak vím, že HIFI je dost pozadu. Také jsem si myslel, že když něco hraje, tak je to OK a je to správný, ale asi jsem neměl nikdy možnost slyšet nic lepšího, takže když není srovnání, není to vidět.
Jinak video jsem viděl celé asi 2x ale nevím co přesně bych měl vidět, nebo co by mě mělo trknout. Viděl jsem že měřil na kabel a pak teoreticky vysvětloval mikrofonem.
Díky za trpělivost

On tam říká, že to je kvůli 10Hz přírůstkům v tom vizuálním analyzátoru. Je možné, že jiný program s tím problém mít nebude. No objednal jsem nějaké kabely abych mohl propojit zvukovku a uvidím, jestli se k tomu dostanu ještě tento týden.
Nicméně se dostávám do slepé uličky, co s těmi mými bednami. Buď je jen lehce vylepšit v rámci možností a nechat na test a do vedlejší místnosti a pak postavit nové mnohem lepší až porozumím parametrům, případně z fora vzít nějakou osvědčenou konstrukci, nebo ty moje maximálně předělat a ponechat jen měniče a upravit výhybky. Pak sem vložím fotky z měření jak jsem psal.

Toto bylo osazení beden:
TVM ARV-104-04/4
TVM ARP-150-00/4
TVM ARN 226-03/4
TVM ARN 226-05/8
Malý syn dvouletý ale zničil středový repro (propíchl ho - poznal jsem to podle toho že propíchlá strana hrála ve středech hlasitěji), tak jsem ho chtěl znovu koupit a vyměnit, ale už se mi nepodařilo jej sehnat, tak jsem zkusil dle jedné stránky, kdo měl stejní měniče a stejný problém, vyměnit za Visaton W130S. Jenže je otevřený. Zkusil jsem to, hrálo to dobře ale silněji ve středovejškách. Pak jsem se dočetl že bez uzavřené toho středu se může zničit, a tak jsem vlastně skončil zde. Kamarád mi přivezl náhradní bedny (Visaton Altas Ribbon), no a moje chci tedy změnit a vylepšit. Sloupy mají 120cm.

Tak konečně jsem se do toho pustil, zítra mám volno. Ty bedny nejsou moje ale kamaráda. Hrajou jinak výborně. Kamarád je nahradil teprve až za MartinLogan Renaissance ESL 15A. Ale nedávno jsem viděl inzerát na ty Visatony   Včera mi přišel streamer Eversolo DMP-A6 tak jsem si vychutnával zvuk. Ted se jdu potrápit z měřením  pak nafotím a pošlu.

Tady je ten inzerát ale nyní jsou koukal že sice tam visí ale je z 2018 https://www.hifionline.cz/hifibazar/pro … ibbon-mk2/
Včera jsem se natrápil s tím měřením. Je možné, že vstupy na mikrofon už nejsou to co bývali? Nepodařilo se mi nastavit dobrou úroveň. Buď to bylo -40 a křivka pak byla podivná, taková parabola a nebo při malinkém pootočení zesílení mikrofonu to hned naběhlo do píku. Pamatuji si že když jsem ještě zvukovku používal, tak na mikrofony to nějak zlobilo.
Je nesmysl kupovat znovu zvukovku, ale napadlo mě jestli nejít do toho E1DA Cosmos ADC. Jak jsem pozoroval, tak má asi i jeden vstup linku, jenže výstup asi žádný. Takže nevím jak by se dalo pak s touto testovat.
Chtěl jsem sem dát fotku, ale vidím, že to není jako na klasickém foru že se nahraje.
Tak už jsem přišel na to jak.

Tak už mi funguje měření. Chyba byla v jednom potenciometru na zvukovce (input/playback) měl jsem input. Až na osciloskopu jsem viděl co to ukazuje nebo ne. Zde je výsledek samotné výhybky bez měření fáze (to zkusím později) a bez připojení měničů. Basové pásmo je zapojené samostatně jako bi-ampling.

miran50
Já s tím teprve začínám (měření), ale použil jsem program REW. Anglicky neumím tak to byl malinko oříšek, ale pokud umíš anglicky tak to nebude problém. Potřebuješ jen propojit výstup ze zvukovky na vstup zesilovače a výstup zesilovače na vstup zvukovky. Jen myslím, že asi bude potřeba něco dát mezi zesilovač a vstup zvukovky, nějaký dělič kvůli vysokému výkonu. Ale možná to půjde i s hodně nízkým volume, pokud zesilovač má možnost regulace. Jinak budeš muset asi použít ještě nějaký předzesilovač.

Nicméně snad se zde vyjádří někdo zkušenější, případně zkusit najít vlákno kde se měří zesilovač.

Není potřeba dávat zátěže pro hrubou analýzu. Viz toto video https://www.youtube.com/watch?v=U_AIMquwkmg&t=1444s
S měniči se to změní spíš k lepšímu co jsem měřil.
Ano, nejspíš budu muset měřit i mikrofonem. Mám studiové mikrofony kondenzátorový a dynamický (RODE) ale nejspíš nebudou nejlepší pro toto měření.

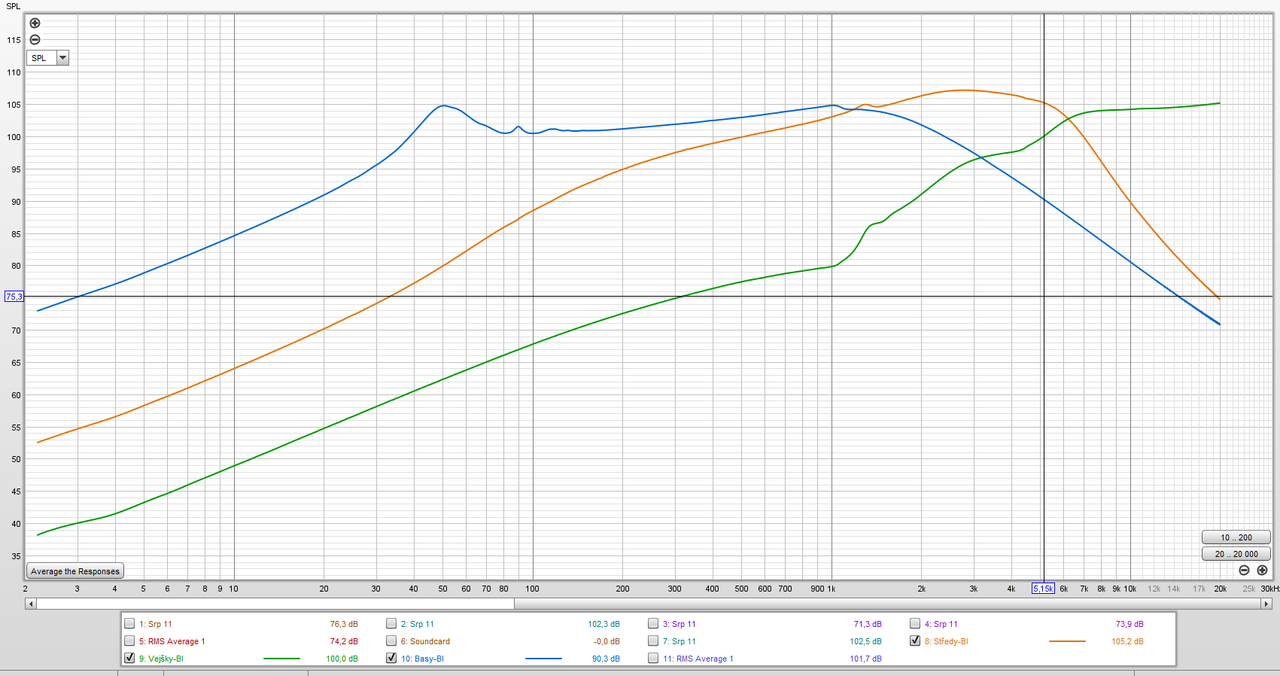

Zde je měření s měniči v zapojení oddělené dolní propusti. Je to opět průměr ale myslím, že to nevypadá zase tak nejhůře.

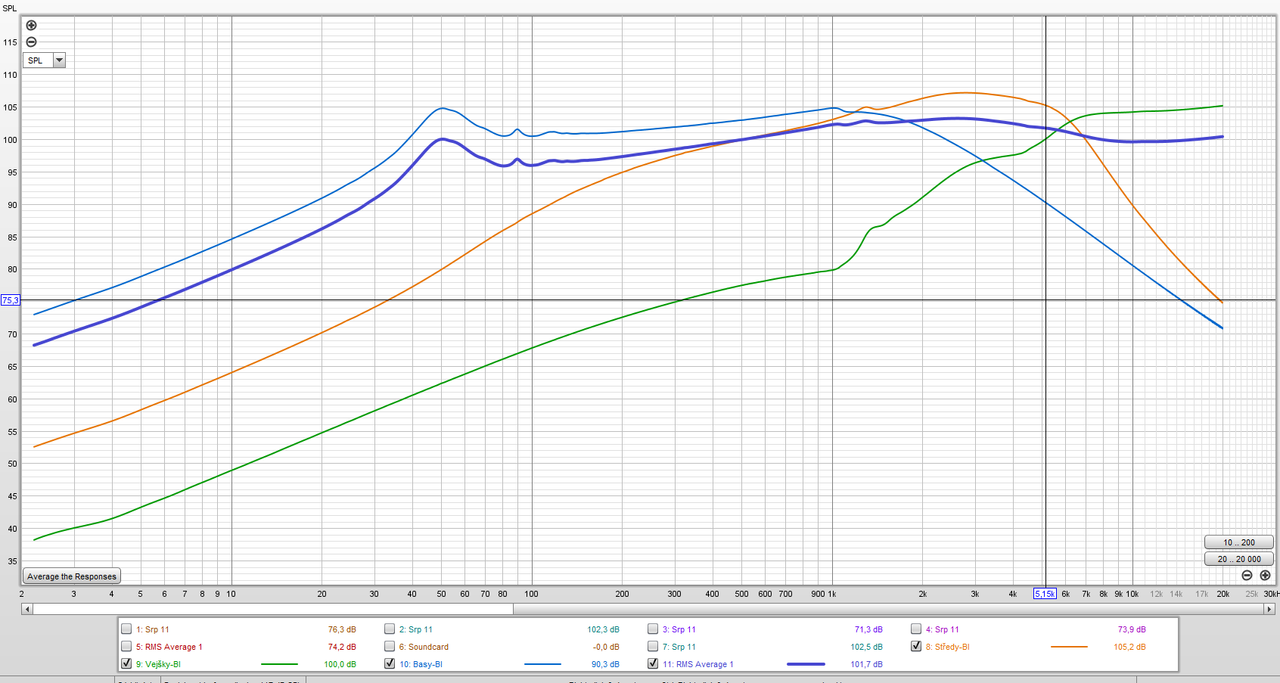

Zde je s tím průměrem. Server spadl tak to nešlo opravit.

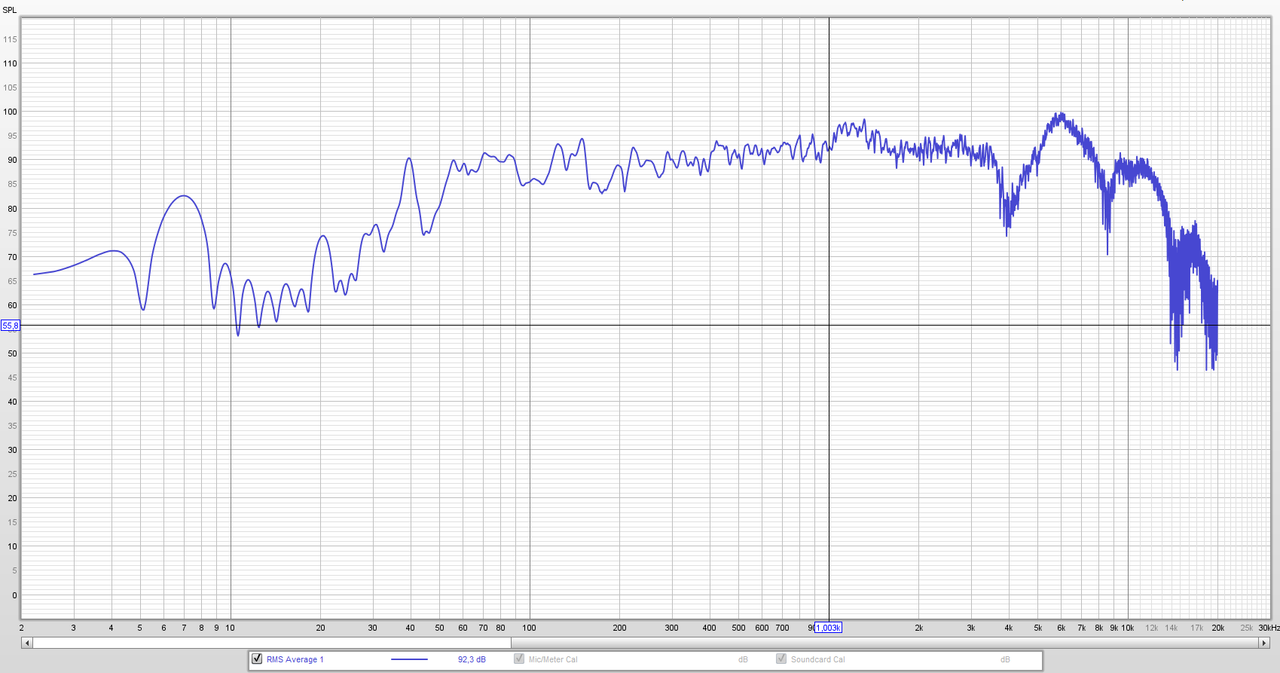

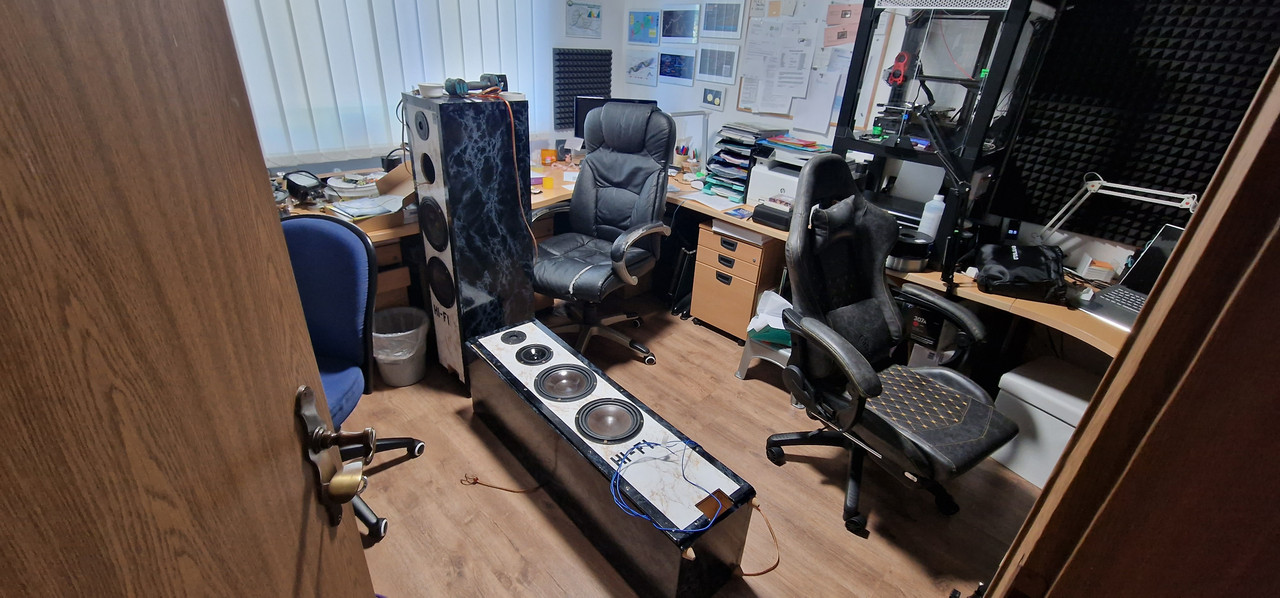

Zde je měření mikrofonem v hodně špatných podmínkách a měřen každý reproduktor zvlášt s ostatními odpojenými a výpočet průměru.

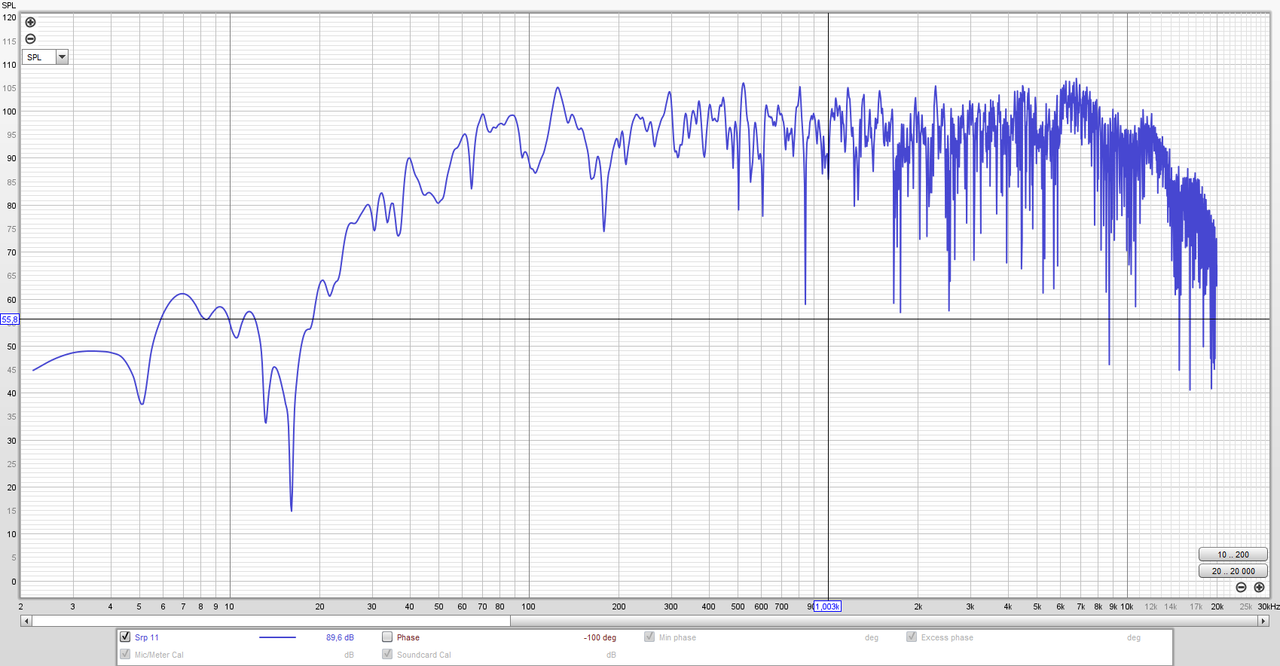

A zde je měření najednou se zapojenými všemi měniči a bi amp

Měřeno je to na kondenzátorový mikrofon a do beden to šlo přímo ze zvukovky bez zesilovače, takže nic moc hlasitost.

To jak píšeš ohledně zapojení měničů, tak jsou naměřené víckrát, ale platí jen to co je zaškrtnuté a tedy i křivky.
