(upravil antonio 12. 7. 2022 11:52)

Re: Amplion - simulační software pro návrh ozvučnic

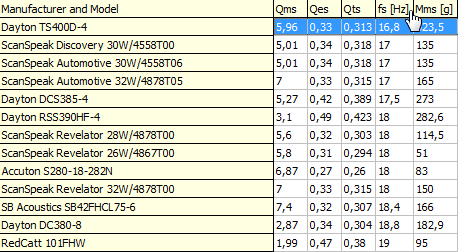

2.14 - v Advanced options upravena karta Crossovers; pro lepší pochopení jak se filtry chovají je ideální otevřít VituixCAD a simulovat bez reproduktorů. Dále konečně odstraněn dlouhodobý problém a to zdlouhavé řazení v tabulce, teď to jede rychle. Plus doplněna/upravena databáze.

2.15 - oprava překreslování tabulky

https://i.postimg.cc/bv75w0D9/shot005.png https://i.postimg.cc/cCKFSrT8/shot006.png

(upravil antonio 25. 11. 2022 11:31)

Re: Amplion - simulační software pro návrh ozvučnic

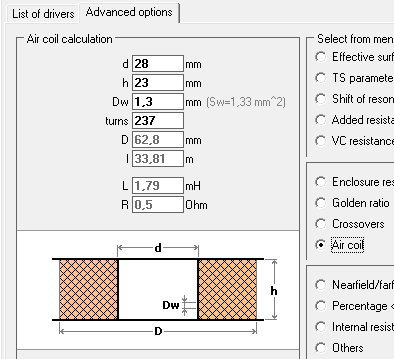

2.16 - v Advanced options upraven výpočet tlumivek; do Dw se zadává průměr včetně smaltu, ale výpočet odporu R už ho nezohledňuje a je tak přesnější. Plus doplněna/upravena databáze.

https://i.postimg.cc/hj5Zzc86/shot001.png


2.17 - v Advanced options upraven výpočet VC resistance at different temperatures a další drobnosti + doplněna/upravena databáze.

(upravil antonio 12. 6. 2023 14:23)

Re: Amplion - simulační software pro návrh ozvučnic

2.18 - upraven výpis parametrů pod tlačítkem .txt; kliknutím na Save do hlavní databáze je řádku nastaven fokus; doplněna/upravena databáze

2.19 - opraveno filtrování v databázi

2.20 - drobné změny

2.21 - doladění; doplněna/upravena databáze

(upravil antonio 1. 9. 2023 10:17)

Re: Amplion - simulační software pro návrh ozvučnic

2.22 - v Advanced options upraven výpočet tlumivek a přidán řádek s počtem vrstev a otáček na vrstvu.

2.23 - doplněno o výpočet hmotnosti drátu/cívky. Plus doplněna/upravena databáze.

https://i.postimg.cc/WzTfw3y2/air-coil-calculation.png

Re: Amplion - simulační software pro návrh ozvučnic

2.24 - drobné změny + oprava zobrazování bublin a znaku &. Plus doplněna/upravena databáze.

2.25 - úprava zobrazování bublin

Re: Amplion - simulační software pro návrh ozvučnic

2.26 - opraveny některé chybové hlášky a funkce Stay on top. Plus doplněna/upravena databáze.

Re: Amplion - simulační software pro návrh ozvučnic

2.28 - odstraněna zvuková upozornění při přechodu mezi některými poli; parametr Cms zobrazován na tři desetinná místa; parametr Vd nyní v jednotkách cm³; upraven výpočet vhodného průměru nátrubku; doplněna/upravena databáze.

(upravil antonio 25. 3. 2024 15:15)

Re: Amplion - simulační software pro návrh ozvučnic

3

- větší změna: všechny parametry v jednotkách centimetrů změněny na milimetry. To vyžadovalo i aktualizaci databáze. Pokud máte v souboru svoje data, je potřeba parametr Dd násobit deseti. V Excelu to lze udělat takto:

=KDYŽ(ZLEVA(A1;3)="Dd=";CONCATENATE("Dd=";ČÁST(A1;4;100)*10);KDYŽ(A1="";"";A1))

- velký update databáze
- stisknutím šipky nahoru/dolů je přírůstek k hodnotě nyní všude +/-1, pro jemnější nastavení funguje kombinace s Shift nebo Ctrl
- parametr Bl při změně jednotky na N/sqrt(W) přejmenován na Mpow (více zde, jedná se o jinak označovaný Bl/sqrt(Re) k vidění na loudspeakerdatabase.com nebo v datasheetech Punktkilde)
- odstraněn parametr gamma s jednotkou N/sqrt(W)g, který je prakticky neznámý; nechal jsem základní jednotku, teď v N/Akg
- ve výpisu parametrů txt změněno pořadí a odstraněn parametr Zmax
- v detailní tabulce přidán parametr Mpow a Gloss v milimetrech
- v detailní tabulce opraveno zapomínání zaškrtnutých parametrů a přidána možnost výpis neaktualizovat automaticky
- vylepšena funkce = v pravém spodním rohu pro přejmenování záznamu v databázi
- upraven výpis ve Formulas - nyní možno zkopírovat a snáz zadat do Excelu
- drobné změny v Advanced options a jinde


3.01 - pole s jednotkami litrů (např. Vb u objemu ozvučnice) doplněna přejetím myši bublina s přepočtem na ft^3

3.02 - opravena chyba při přepočtu na ft^3 a zobrazení na setiny; drobné změny; doplněna databáze

3.03 - opravena chyba při načítání z detailní tabulky

3.04 - odstraněna UPX komprese, odebrán nespolehlivý parametr X% + jemné úpravy

Re: Amplion - simulační software pro návrh ozvučnic

Ahoj, super program.
Jen mám dva dotazy.
Ten koeficient délky nátrubku vs. umístění je opravdu tak rozdílný? Vychází mě to jako velký rozdíl v délce br. když je v rohu.
Druhý dotaz zní, zda program už odečítá objem samotného reproduktoru či není zahrnut ve výsledném objemu ozvučnice.  Díky.

Re: Amplion - simulační software pro návrh ozvučnic

Je to správně, ale záleží jak který nátrubek uděláš, jaké poměry zvolíš.

Neodečítá, podobně jako u nátrubku nikde nezadáváš jeho rozměry, není z čeho to spočítat.

(upravil antonio 7. 6. 2024 7:53)

Re: Amplion - simulační software pro návrh ozvučnic

3.05 - opraveno překrývání pole Vb bublinou s hodnotou v ft^3; doplněna databáze

3.06 - upraven výřez obrázku okna přes Print Screen; doplněna databáze

Re: Amplion - simulační software pro návrh ozvučnic

3.07 - do výpisu .txt přidán parametr USPL, jiné drobné zásahy; doplněna databáze
