Re: Stojanové reprosoustavy HARRIS MKII
už po tomhle projektu pár pátků pokukuju ale zaráží mne jak má každý jinak umístěnou výšku proti původnímu výkresu (+ příklady z předešlé strany)
očividně i autor
kde hledat korektní verzi ?
#21 30. 6. 2023 14:36 (upravil 4mike 30. 6. 2023 16:32)
- 4mike
- člen | offline
#22 30. 6. 2023 14:47 (upravil jardag69 30. 6. 2023 15:24)
Re: Stojanové reprosoustavy HARRIS MKII
To H1 mi přijde lepší, ale třeba se pletu. Výška je od každé hrany jinak daleko, měly by být menší difrakce.
Ale asi bych šel cestou výškáče v ose se středobasem, jen dát vzdálenost horní hrany jinak než bočních.
- antonio
- admin | offline
Re: Stojanové reprosoustavy HARRIS MKII
4mike, každá pozice se chová malinko jinak, je to věc viditelná v grafech směrových charakteristik, ne pouze v ose; problém je, jak tu změť celé komplexní simulace vyhodnotit. Nekomplikoval bych to, není to zas tak důležité, i bedny s ostrými hranami hrají, zapoj raději estetický faktor, totiž jestli ty bedny budou hnusné a vizuálně se s nimi nesžiješ, ani je nebudeš chtít zapínat.
#24 3. 7. 2023 21:58 (upravil 3. 7. 2023 22:36)
Re: Stojanové reprosoustavy HARRIS MKII
4mike napsal:
kde hledat korektní verzi ?
https://www.gazza-diy-audio.de/speakers … n-gehäuse/
Harris Mkll je až príliš dobrá reprobedňa a naozaj sa neoplatí u nej experimentovať. BSacoustic má teraz na repro Sica zlavy, takze sa dá kúpiť basáčik za 64€ a výška za 27€. Výhybka je trošku zložitejšia, ale odporúčam basovú tlmivku vzduchovú a kondíky pre výšku MKP. Vo výsledku je to reprobedňa ktorá natrhne prdel aj ovela väčším a drahším bedniam. Ja som staval prvé keď som už mal MDF narezané na iné repráky, foto v príspevku 4. a po nejakej dobe som sa rozhodol že si postavým ešte jedny a pre istotu som si narezal MDF podla originálu. Nelutujem.
Re: Stojanové reprosoustavy HARRIS MKII
Tony, tohle si zapamatuju. Tyhle slova... Jo, je to tak.
- Benazi
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Tak tak, za ty prachy velice dobré.
#27 4. 7. 2023 9:44 (upravil 4mike 4. 7. 2023 9:47)
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
chlapi díky
repráčky a kondíky jsou objednaný, než dorazí mám čas na rozmyšlenou jestli 9 nebo 12l
ty výhybky nejsou až tak tragické
takhle mi tam vychází i výztuha mezi měniče
#28 4. 7. 2023 9:52 (upravil Benazi 4. 7. 2023 9:53)
- Benazi
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Každopádně 12 l nedávej, u mě nebyla jiná možnost, bedna byla hotová jen se dávalo nové čelo a dýhovani, po laborovani s objemem, byl snížen. 9l je ok. Případně si můžeš ještě upravit, akorát aby vlezla výhybka,
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
9l je podle dokumentace hrubý objem, když odečtu BR a výhybky, padne to pod 8,5
(12l budky mám volné proto jsem o nich uvažoval)
- Benazi
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Tak to jo. Pak to doladiš.
#31 1. 8. 2023 13:12 (upravil 4mike 3. 8. 2023 14:36)
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Výhybky hotový, budky zatím 2D
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Uniboxy jsou malý ale tohle jsou proti nim ptačí budky
#33 2. 9. 2023 0:02 (upravil 4mike 2. 9. 2023 8:10)
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII

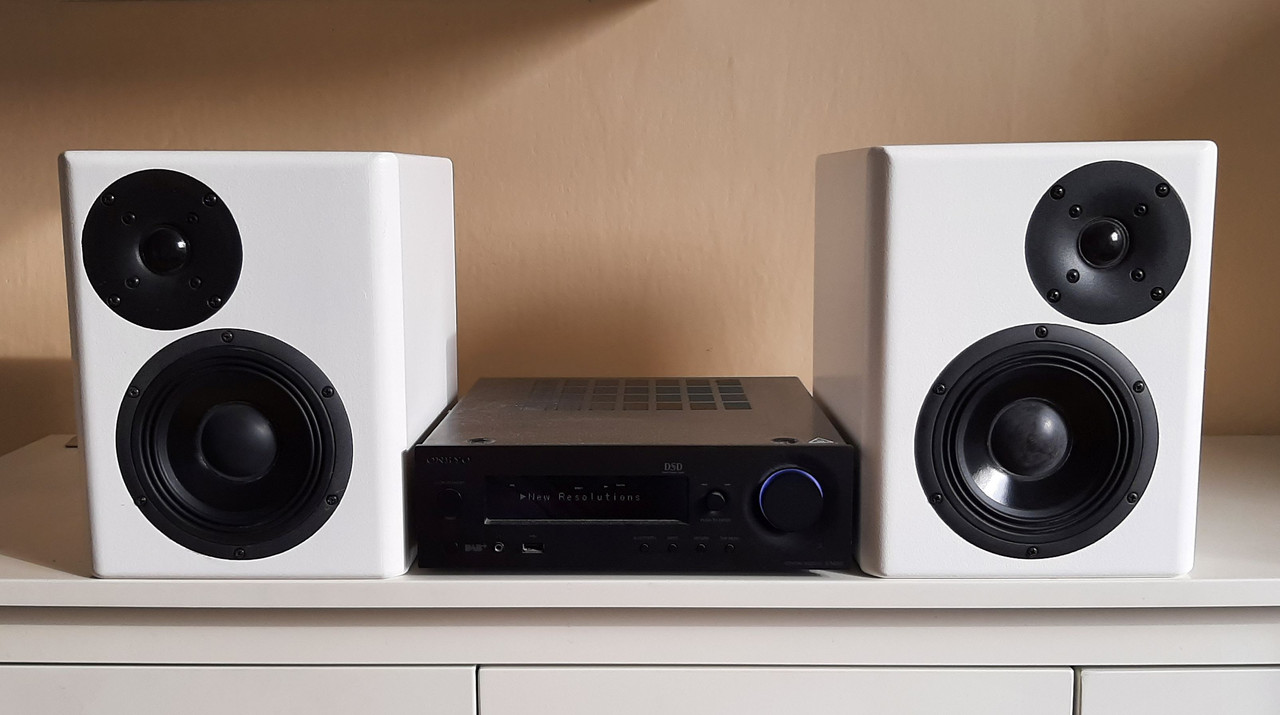

Hotovo, na takovy prcky to hraje fakt dobře
https://www.rajce.idnes.cz/4mike/album/harris-mk2
- Benazi
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Další parádní projekt.
Re: Stojanové reprosoustavy HARRIS MKII
Doufám, že to vezmeš na sraz - tj offtopic, mohli bysme udělat v nějaké komůrce poslechovku "bedýnek k PC"
#36 5. 9. 2023 7:35 (upravil 4mike 5. 9. 2023 7:47)
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
Nemám problém ale jedny Harrisky už jsou domluvené (L.Regi). Já mám v plánu dovézt dvoje jiné, podobné koncepce.
Do toho co s čím a v jakém rozsahu se tam bude dít Ransomovi kecat nehodlám.
- antonio
- admin | offline
Re: Stojanové reprosoustavy HARRIS MKII
Měření 4mikových Harrisek, bedna s výškáčem na pravé straně. Zatím poslouchám.

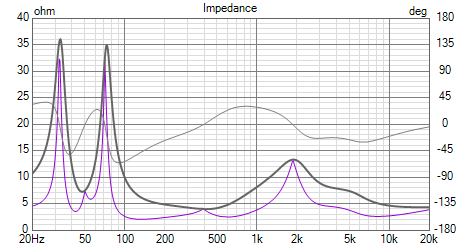

Laděno na 50 Hz, nátrubek rezonuje úzkopásmově s vyšším Q a slušelo by mu ubrat tak 3 dB ve špičce; první rezonance je minimální asi díky tvaru průřezu; impedance má kvůli použitému RLC EDPR v širším pásmu pod 3 Ohmy.

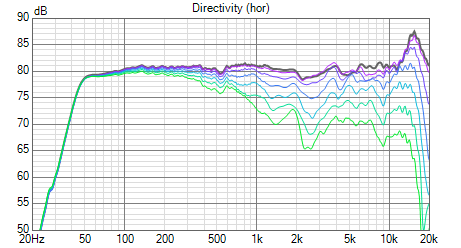

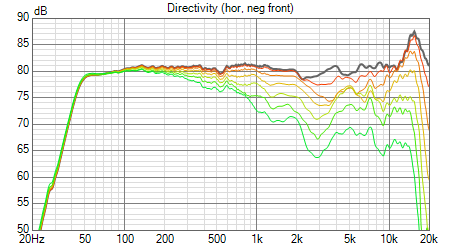

Směrovky horizontálně 0 až 90 °; 0 až -90 ° (mikrofon ve výšce výšky a ose bedny)

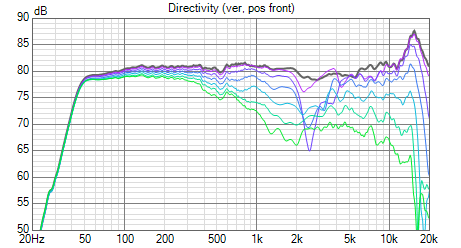

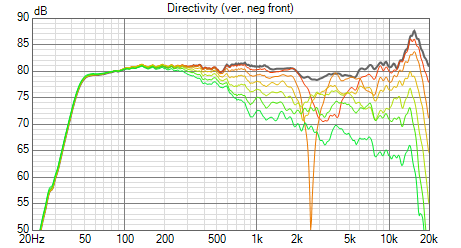

Směrovky vertikálně 0 až 90 °; 0 až -90 ° (mikrofon mezi repry a ose bedny)

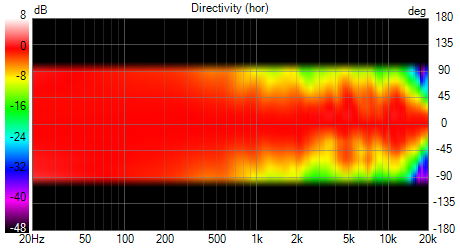

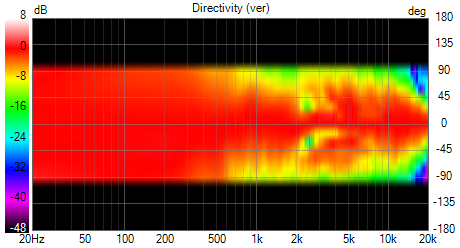

Polární mapa horizontálně; vertikálně
Re: Stojanové reprosoustavy HARRIS MKII
antonio pekne...
- ten peak na 15k nie je nejak vyrazne pocut pri beznom posluchu ak si v ose?
- gain bassreflexu z nearfieldu si kompenzoval utlmom podla SD k stredobasu a aj tak vysiel takto vysoky gain na ladeni? ten natrubok sa zda byt celkom maly ale mozno sa to len zda. Kolko tam je pomer sd br vs stredobas resp. ako vychadza -dB voci stredobasu?
#39 6. 9. 2023 8:41 (upravil 4mike 6. 9. 2023 8:43)
- 4mike
- člen | offline
Re: Stojanové reprosoustavy HARRIS MKII
4mike napsal:
........ na takovy prcky to hraje fakt dobře
po delším poslechu mi nijak skvělý nepřipadají
- antonio
- admin | offline
Re: Stojanové reprosoustavy HARRIS MKII
Wili, nemyslím si, že 15 kHz je problém, energie v nahrávkách je tam málo. Rozhodně výšky jsou to, co na první poslech zaujme, jsou takové "hladké" a detailní. Po čase ale začnou srát, zvuk je "utopený", třeba bicí v ATW - Diamond jsou daleko v pozadí, Dawn Langstroth - Dark and Twisted pod dekou, v Charles William jsou otravné; vlastně první, co jsem řekl, že tomu chybí středy. Jako první bych vyhodil RLC, celkově je to schéma zbytečně složité a stejný průběh jde nahradit jinou kombinací součástek.

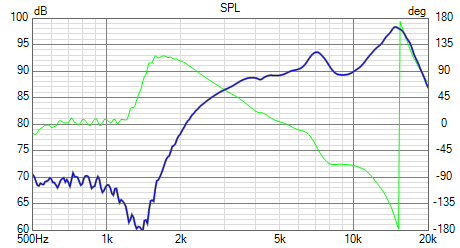

Jednotvárné výšky může způsobovat rezonance kolem 7 kHz, viz nf výškáče:
NF b/br je takto: 10,3 cm/4,2 cm = -7,3 dB. Udělal jsem ale nějaké korekce - porovnání nf měřeného ve středu a na kraji vrchlíku a shodu b/br kolem 10 Hz.
