jardo ten je velmi velky, asi monacor ma nejaky malicky ale nie je to ziadne terno tusim.
paf u merani z jedneho bodu ano na vyskac
u separatnych v osi na konkretny repro ktory sa aktualne meral... mna este napadlo ze mozno ta simulovana vertikala tam do toho nejako keca a preto je to inak, ale toto tvrdenie mi vyvracia meranie vyhybky ktore suhlasi so simulaciou, tak tiez neviem. Skusil som
Ak sa chcete niekto pohrat mozem sem hodit surove osove meranie z rewu

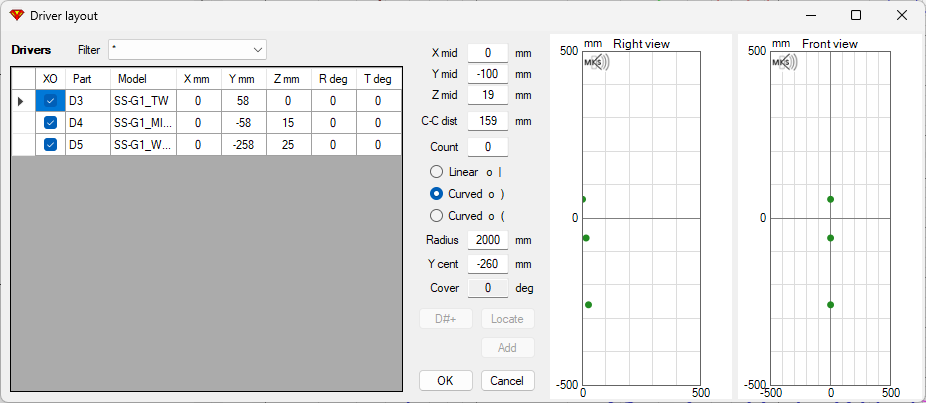

Samozřemě si měl při separátním měření mikrofon na střed každého reproduktoru, ale podle souřadnic co si zadal do Vituix to vypadá, že míříš na basák....máš tam u něj ve všech osách nuly. Čekal bych nuly u výškáče.
jo ahaaa to som robil zle
ja som si neuvedomil ze tym posuvam virtualne poziciu odkial to "meram" a teda porovnavam hrusky a jabka
no jo teraz to uz sedi o dost lepsie
paf diky moc za postreh, mne to vobec nenapadlo... uz sa to konecne podoba s tym z jedneho bodu a sedi vsetko.
edit: simulacia s meranim v osach pridana do prispevku #198 aby to bolo pekne pokope.
Co bude další projekt? Existuje nějaký hodně dobrý koaxial, co by nahradil stredak a vyskac?
Měniče KEF jsou nejdál, co se týče koaxiality.
Wili,
Pro lepší představu mi pomohl tento vizuál:
Měření viz #198 bedny s vexlí vypadá super. Z popisu zvuku cítím velkou nadšenost a to se mi líbí. Skoro bych se hlásil k poslechu.
jardo snad nic ale este z daleka nemam hotovo… este musim urobit stojany, vyhybky a povrchovku takze ma caka vela tmelenia brusenia a lakovania. Snad to cez leto dokoncim.
Vaham medzi obyc biely lesk /vs biela s kapkou oranzove (taka “vintage” biela ako slonovina) /vs biela s perletou… uvidim co z toho bude
Stojany asi klasika sede, zvazoval som ciernu (primes oxidu zeleza do betonu) ale mensi farebny kontrast bude snad lepsi.
Blackrider dik ja som hladal to okno a nasiel som len miestnost a box asi som to prehliadol uz po par pivach vecer a ano ak by nahodou boli zase nejake loučky tak samozrejme prinesiem, no v tak velkej miestnosti to bude uplne bez basov kedze aj moje 802 tam mali slaby spodok
Wili chvalim krasa ako vzdy. Radost sledovat a citat. Loučky boli za mna super.
Ak budem mat cestu do Prahy rad by som sa zastavil na posluch.
dhaman az budu hotove, ok np...
Konecne davam dokopy pripravu na stojany. Budu velke cca 420x280x110mm. Forma:
Toto biele je sedlo pre reprosustavy. Povodne som ich urobil plastove ale potom mi napadlo ze sa to bude fakt strasne tazko vyberat, tak som nakoniec urobil negativnu formu a odlial to zo zbytku silikonu co som mal a nevedel co s nim tak konecne nasiel uplatnenie
Nizsie su formy pre vnutornu dutinu v ktorej bude vyhybka. Ako distancne "stlpiky" pod DPS vyhybky pouzijem samotnu tvarovanu formu v ktorej su vytlacene sedla okolo srubiek pod DPSku a zavity "stlpikov" su prostrednictvom narazacich matic ktore sa zaleju do betonu. Formu nebudem tentoraz vyberat ale ostane cela zaliata v betone - na to su po obvodovej stene take malicke nosniky ktore by to mali dobre drzat v betone az vytuhne. Tiez je tu optimalizovana dutina pre srubovacie konektory a negativne vybranie aby to trosku vyzeralo krajsie.
(Biele veci sa z betonu budu vyberat, cierne ostavaju.)
Takto sa to napoji na sedlo, tie stlpiky su diery pre kable a dve velke sruby M8x60 ktorymi sa uchyti snek o stojan. Beton v mieste prisrubovania bude mat cca 35mm, v okoli kde nie je sedlo to je cca 5cm co bohate staci a je to viac nez dost. Do vrchnej casti betonu dam este armovanie z M4 zavitovych tyci, taka jednoducha mriezka nic spesl.
Steny dutiny pre vyhybku su sice dost pevne same o sebe ale keby sa nahodou chceli prehybat urobil som si na to taku docasnu vyztuhu:
Az to vylejem betonom do rohov vtlacim taketo sedla pre kulickove jednotky ala nozicky:
Vrátim sa trochu k tomu porovnaniu Nautilov s 802Diy, ako som už písal samotný PR ešte nič nehovorí. Treba sa pozerať aj na polári resp. priebeh a veľkosť DI, čo je taký sumár a napovie ako je ten výkon vyžarovaný do priestoru. Tam už rozdiely uvidíš, len si musíš upraviť zobrazenie DI pri 802Diy, lebo ho nevzťahuješ k listening window ako pri Nautiloch, čo je štandard, ale k referenčnej osi 30°.

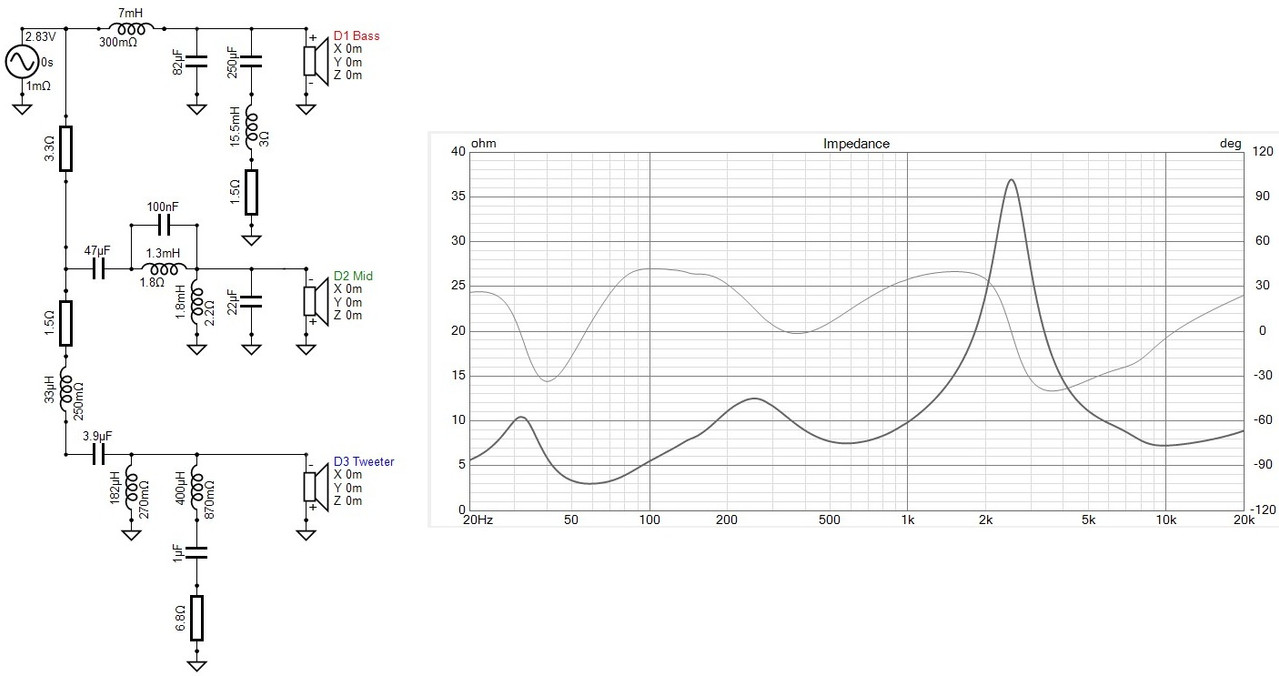

Vie mi niekto vysvetlit preco je medzi umiestnenim odpora pre vyskovu vetvu taky velky rozdiel v impedancnej krivke? Frekvencia ostane velmi podobna a je tam minimalna zmena = cca ±0,5dB v pasme 1-2kHz ale na impedancii a faze to robi relativne velky skok, preco? Z elektrickeho hladiska mi to pride skoro to iste... (chapem ze cela stredova vetva je jeden velky RLC do ktoreho vpichnem este jeden, ale aj tak...)

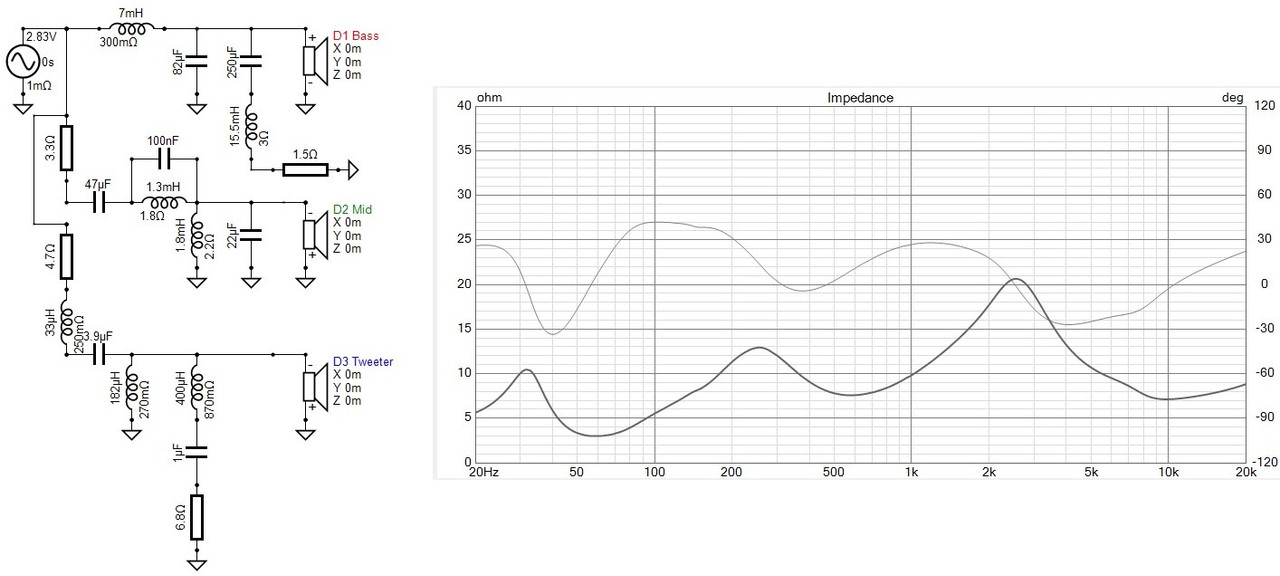

Zaujimave je ze ak beriem odpor zo stredoveho mam ovela lepsie sfazovanie, preto to tak mam, no vybehne znacna impedancna spicka. Ak beriem priamo zo zdroja posunie sa to az o 35us voci stredu
Len hadam tak ma neukamenujte. Nemoze to byt tym ze sa mierne posuva deliaca frekvencia ?
C=1 /(2 * pi * fc * R)
L=R / (2 * pi * fc)

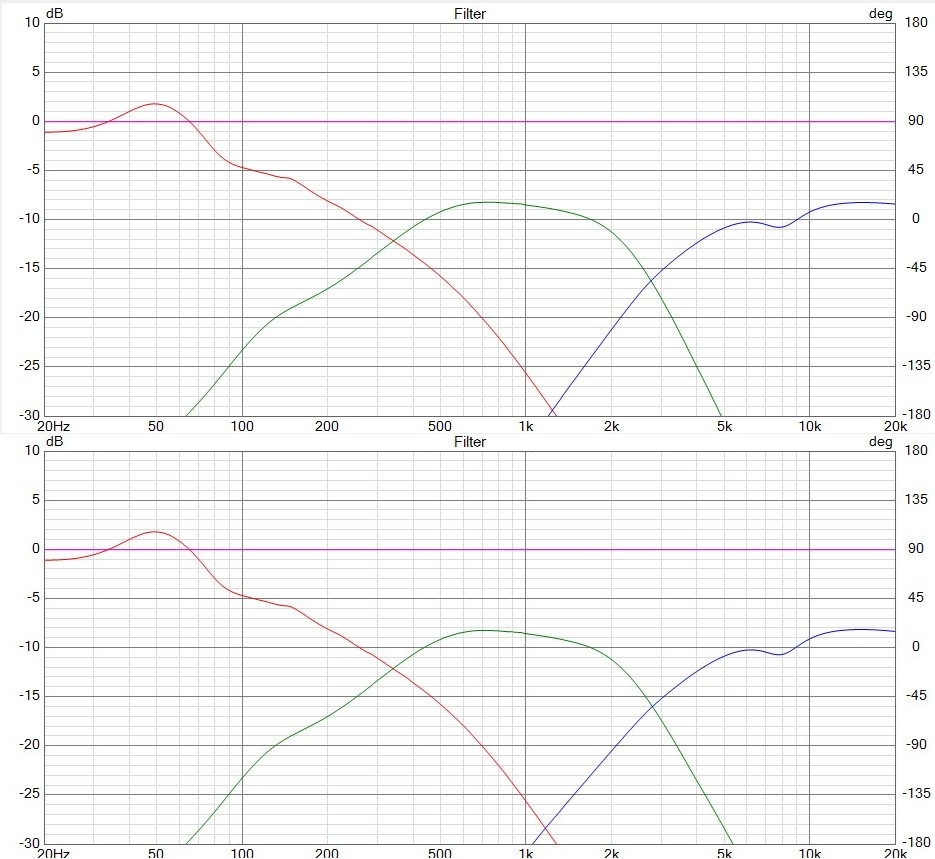

Skus mrknut fitlre delicky ci sa nezmenia
minimalne, je to skoro to iste...
...chapem ze cela stredova vetva je jeden velky RLC do ktoreho vpichnem este jeden, ale aj tak...
Odpověděl sis na to už sám.
Jinak snad ses inspiroval u Vismaxů (?), tam jsem to použil právě pro lepší fázi a ušetření jednoho odporu. Je to ale nestandardní a jinde bych to nedělal, právě pro to vzájemné ovlivnění.
jo jo odkoukal jsem od tebe
som prekvapeny ze to ma az tak velky vplyv na impedanciu, ale s fazovanim to robi zazraky
ako jednoducho a efektivne eliminovat rezonanciu kovovej membrany som sa inspiroval z visatonu tam to je elegantne jednym kondom paralelne na seriovu cievku
Není lepší, použít dělič, místo seriového odporu? Něco mi říká, že by to bylo lepší.
Připojit se za odporem pro středák, to asi znamená, že je signál modulovaný odběrem středáku.
delic sa pouziva ak chces zachovat impedanciu, bolo by to skoro to iste len by boli potrebne uplne ine hodnoty L a C , naklon charakteristiky by mohol byt tiez iny kvoli inemu Q
ta modulacia odberom stredu je zaujimava teoria ktora by mohla byt dovodom toho lepsieho zfazovania
Mam pocit, že při těhle hodnotách odporů už se vůbec nehraje na DF zesilovače nebo odpor kabelu. Tady už si to žije vlastním životem.
Většinou se dává odpor až za vyhybku před reproduktor. Ale třeba je to takhle zrovna lepší.
z pohladu zosilovaca je to stale ladeny rlc, ale ak je odpor pred filtrom ma to vyhodu ze ak zhori delic ktory spominas alebo vyskac tak zosilnovac menej trpi, ostal bytam len LC
jako jednoducho a efektivne eliminovat rezonanciu kovovej membrany som sa inspiroval z visatonu tam to je elegantne jednym kondom paralelne na seriovu cievku
Bez serioveho odporu si treba dat pozor na pokles impedancie nad akustickym pasmom, kludne moze klesat k 2ohm a menej.
