Téma: VA tube preamp mk.II

Zalozim tu v projektoch nove vlakno pre druhu verziu mojho elektronkoveho preampu.

Nie ze by som nebol s prvou verziou spokojny, je absolutne super, ale ma iny ucel - povodny preamp bol zamyslany primarne ako ultimatny sluchatkac s nizkym thd aj do nizkej impedancie a obsluhou na blizko. Vela tuningu som na prvej verzii spravil medzicasom a overoval rozne upravy takze niektore uz su implementovane a overene aj tam. Chcem postavit cosi podobne ale pre obycajne linkove urovne a s dialkovym ovladanim hlasitosti. Zaroven chcem skusit dalsie postupy a vylepsenia ci sa dostanem s odstupom este dalej (aj ked mam pocit ze som uz narazil na limit elektroniek big_smile )

Kedze nepotrebujem krmit sluchadla nebude na vystupe WCF (white cathode follower / kvazi push-pull) ale obycajny katodovy sledovac, tento by mohol mat teoreticky este trochu nizsi sum aj ked ist so snr pod 105dB si niesom isty ci bude realne (prva verzia) - to je uz velmi nizka hodnota na pokorenie elektronkami. Kedze sa mi zvysi jedna polovica triody 6N6P, bude vyuzita pre opacnu fazu a symetricky vystup. Tak isto druhy rozkmitovy stupen ECC83 nepouziva vakuove ccs ale druha polovica triody je vyuzita ako invertor signalu pre opacnu polovicu symetrie. Toto by mohlo dalej prispiet k celkovej odolnosti voci akemukolvek zbytkovemu bordelu.

Zvazoval som aj kompletne celosymetricky preamp, ale mal by asi viac nevyhod, horsie parametre a nevyuzil by som to. Uz ked robim symetricky vystup zvazoval som aj "analogove" symetricke vstupy cez tesla vajicka, sice maju horsie parametre ako samotny preamp ale bal som sa EM vplyvu a dalej len by to zhorsovalo skvele parametre preampu a uz tak dobry odstup, takze som od tejto varianty upustil aj ked som sa k nej asi 3x vracal a mal ju uz nakreslenu. Zvazoval som aj elektronkovy zlucovac pre symetriu ale dalsie elektronky som tam nejak pchat nechcel a prislo mi to zbytocne a nevyuzil by som to, oz som sa chcel tiez vyhnut, hybrid uz mam.

V porovnani s uplne prvou verziou tu planujem nieco vylepsit, nieco pridat a nieco odstranit. Niektore veci budu trochu voodoo highend ale inak sa to asi nebude dat. Bude tu vylepseny cely zdroj aby som sa na spektre zbavil sietovych nasobkov ktore trosicku vidno na -124dB. Nie ze by to vadilo, vacsine najlepsim (aj kremikovym pristrom) sa moze o takejto hodnote snivat, ale chcem skusit ci je to vobec mozne odstranit a dosiahnut uplne dokonaly hladky graf a (ak sa podari) este dalej znizit skreslenie...

- bude tu 4x vyssia kapacita v zdroji zhavenia s velkymi snapin elytmi (2x22mF) + dodatocna extra filtracia v okoli stabilizatorov
- 14x vyssia kapacita vo VN zdroji s vyhladenim CRCRC (3x220uF/2x180R) tiez s poriadnymi velkymi snapin elytmi + vyssie napajacie napatie pre pokrytie tejto straty
- chcem skusit stabilizator LD1086 vo VN zdroji (mal by mat asi o 20dB lepsi odstup ako LM317) + extra vela kapacity do adj pinu a na vystupe(100uF). Pre 100% stabilitu bude este priamo pri vyvodoch vsade MKP folia. Snad ten stabilizator take velke kapacity prezije big_smile (ale datasheet pise ze vraj ich chce kvoli stabilite)
- vstupne zosilnovace / rozkmitove stupne budu mat napajanie dodatocne filtrovane cez relativne velke RC separatne pre kazdy kanal zvlast pre lepsi odstup. Zvazoval som pouzitie kapacitneho nasobica ale bude tu uz tak hladke a "tiche" napajanie ze som mal obavy zo sumu samotneho tranzistora ktory by som tu pouzil, preto je uplne na konci len obyc RC.(2k+100uF) celkovo vsade okolo audio casti je minimalizovane pouzitie kremiku na minimum. Vdaka symetrickemu bufferu, bude zaroven odber z tejto napajacej casti dost vyvazeny a bude sam kompenzovat zvlnenie pri vybudeni co dalej snad znizi harmonicke frekvencie
- DPS ma upraveny layout a asi 10x sirsie zeme v napajani a audio i/o
- trochu vylepseny zaporny napajaci zdroj pre ccs vstupnych diferakov
- striedave napatie trafa usmernene cez soft recovery diody a vsetko vsade blokovane ako sa len da
- magneticky tieneny sietovy toroid s odtienenym ukostrenym primarom zalejem do ocelovej krabicky = trojite tienenie od siete. Krabicka toroidu bude este mechanicky odpruzena od zbytku krabice gumenymi tlmicmi vibracii podobne ako som to robil v hybridnom preampe.
- cela sietova cast bude v separatnom kovovom tuneli uplne odtienena od audio casti.

Audio vylepsenia:

- v signalovej ceste som sa snazil o minimum pouzitych kondenzatorov a vsade polypropylenove kondenzatory Jantzen audio
- snazil som sa minimalizovat prechod signalu cez rele cim viac sa dalo, a kde uz ide signal tak je pouzite jazyckove rele, niekde este extra odtienene
- na vystupe uz nie je v ceste signalu ziadny prepajaci kontakt rele, signal ide priamo z kondenzatorov von. Mute je urobene skratovanim signalu o zem.
- vsetky "impedancie" su trochu nizsie, ci uz vstup alebo spatne vazby.
- trochu vylepsene zdroje prudu vstupnych diferakov = TL431 s nizsou toleranciou a nizkosumove BC550(snad to preziju), budu tentoraz osadene na opacnej strane DPS ako elektronky pre este lepsiu stabilitu a drift / skor pre dobry pocit
- prudova vazba zavedena z vystupu priamo do diferaku, neviem ci to vobec niekto niekde pouzil, ale nejakou evoluciou som k tomu nejako prisiel a je to moj vlastny vynalez v ramci tuningov svojich otl sluchatkacov ale otestoval som to aj na prvej verzii preampu s dvojnasobnym loopgainom kde to tiez spolahlivo funguje. Vysledkom je vyrazne znizenie 2 harmonickej a daleko vyssia stabilita, otazne je ci to pojde rovnako dobre bez WCF. Simulacia vravi ~<0,00001% smile predosle wcf malo 0,0002 lol
- chcem skusit trimre v zdroji prudu diferaku pre presne doladenie pracovneho bodu, trochu sa ale bojim sumu a rusenia z trimrov pri tychto ultra nizkych hodnotach, ale kupil som najlepsie bourns trimre snad to bude ok.

Simulacia a schema druhej verzie v rezime vyssieho zisku / akoze ten horsi pripad big_smile

https://i.postimg.cc/438xPHQn/simulacia.png

Serepeticky navyse:

- chcem to ako linkovy preamp na hlavny posluch "na dialku" takze sem pridam aj maly mcu na dialkove ovladanie hlasitosti (podobny sw ako z hybridneho preampu) ale este musim domysliet zopar uprav a s tymto bojujem. Je tu niekto kto sa vyzna do HW programovania?
- kedze je tu mcu a lampy bude aj funkcia auto-off po 30min bez signalu, a s tym suvisiaca funkcia audio detect cez oz log amp
- okrem povodneho stereo/mono a moznosti nastavenia zisku vela/malo tu chcem pridat hardwarove tlacitko mute a tiez (tape) monitor / resp. "efektovu slucku". Dakujem Bcoufal za nakopnutie lebo sameho by ma to ani nenapadlo a vyzera to byt skvela ficura navyse. Tato funkcia vyznamne zvysi versatilitu celeho preampu aby si nasiel miesto v kazdej hifi zostave smile Cim viac som sa v tom vrtal tym viac som si uvedomil ze to je dobre nie len na pouzitie klasickych pasok, ale aj nahravania LP cez ADC alebo pripadne pouzitia externeho signaloveho procesora alebo externeho korekcneho predzosilnovaca. (mozno dalsi vakuovy projekt ak nebudem vediet co robit big_smile )

S tymto som trochu tapal ako spravit monitoring cim jednoduchsie a pritom najlepsie aby sa tu signal prilis nedegradoval a zbytocne netocil, zvolil som na tento ucel prepinacie tienene jazyckove relatka.

- jeden zo vstupov bude aj wifi audio streaming na ktore pouzijem raspberry 3A+ s vylepsenym DAC ES9038Q2M. Cez volumio gpio button plugin by som chcel spravit aj moznost prepinania pesniciek priamo cez dialkove ovladanie preampu, snad sa podari big_smile
- prvy linkovy vstup ma aj spinaciu remote funkciu aby sa dal na dialku spolu s navolenym vstupom zapnut napr. phono preamp.
- dizajn bude velmi jednoduchy a futureproof. Prepinace vstupov a hlasitosti budu podsvietene bielou alebo zltou farbou a tuto farbu a intenzitu bude mozne jednoducho zmenit vnutri. (moderna alebo vintage hifi zostava)

Mechanika:

Na tomto aktualne pracujem, ale mojim cielom je spravit pevnu krabicu ktora by mala pristup k DPS z oboch stran pri zachovani rozumnej vysky krabice, co sa ukazuje zlozitejsi problem ako sa na prvy pohlad zda hmm

Na lavej strane planujem asi 11cm siroky tunel v tvare prevrateneho U v ktorom bude schovana veskera kabelaz a odpruzene trafo. Okrem toho ze to bude dobre vyzerat to bude hlavny pevnostny prvok medzi prednym a zadnym panelom. Na pravej strane bude uzky profil v tvare C podobneho charakteru. Medzi nimi bude levitovat 32cm siroka DPS. Vdaka tomu bude volny pristup k elektronike zvrchu aj zo spodu. DPS by sa pri servisnom zasahu len tak nemala prehybat pretoze cela zadna cast bude plna konektorov ktore ju podrzia. V zadeklovanom stave bude DPSka uprostred podoprena dvoma dlhymi stlpikmi az po spodny kryt aby sa dali lahko zasuvat elektronky.

Predny panel bude obsahovat riadiacu dosku s procesorom a vsetky ostatne prepinacie prvky. Cele to bude prepojene s hlavnou audio DPS cez idc kabel schovany vnutri trafotunela. Hlavna doska zosilnovaca je samostatne funkcny celok a riadiaca MCU doska je nahraditelna v pripade potreby aj jednoduchsou alternativou bez MCU. (napr. nejaky spinac 555 + casovac 4060)

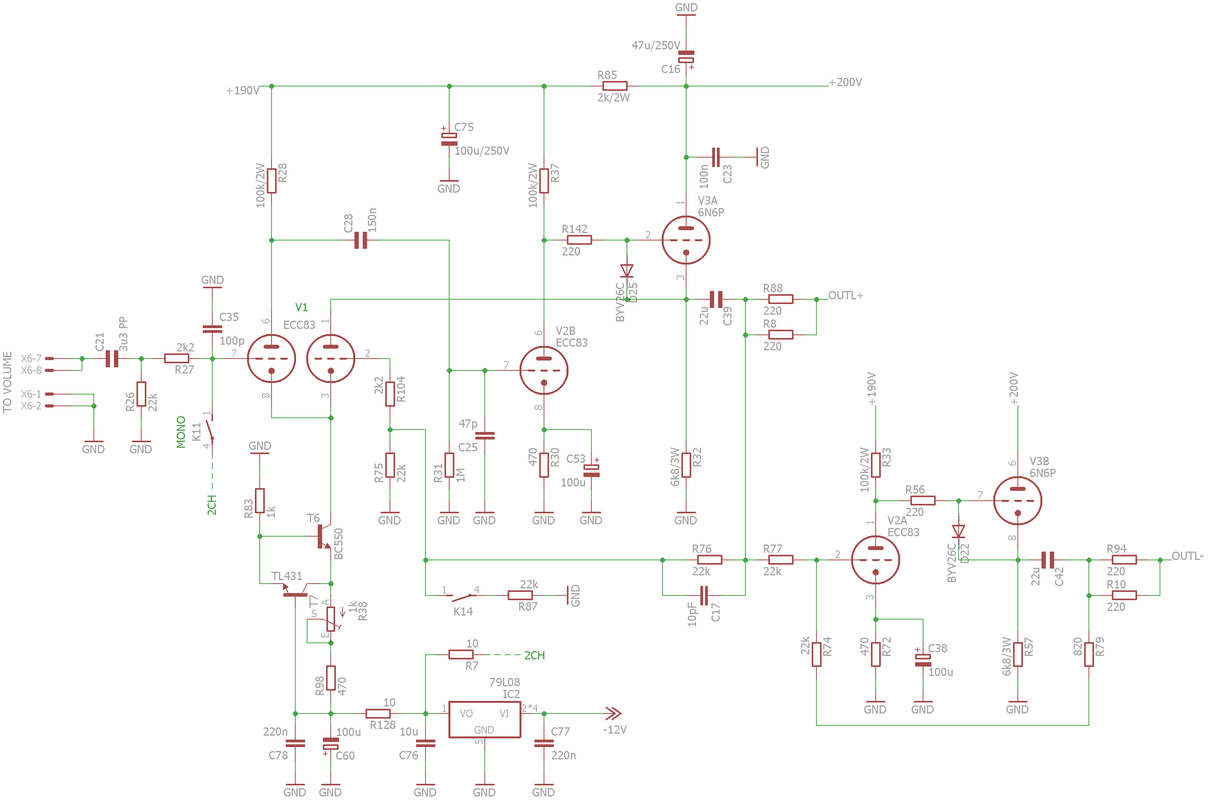

Schema zosilnovacej casti

https://i.postimg.cc/hGC87qpx/preabal1.png

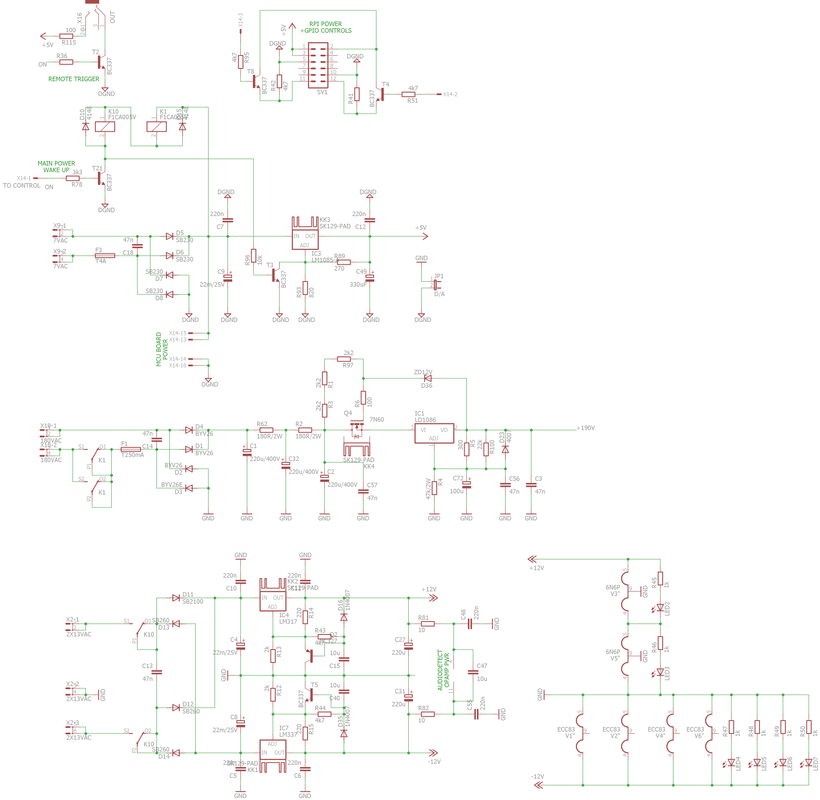

Zdroje

https://i.postimg.cc/1t2pJrx3/preabal2.png

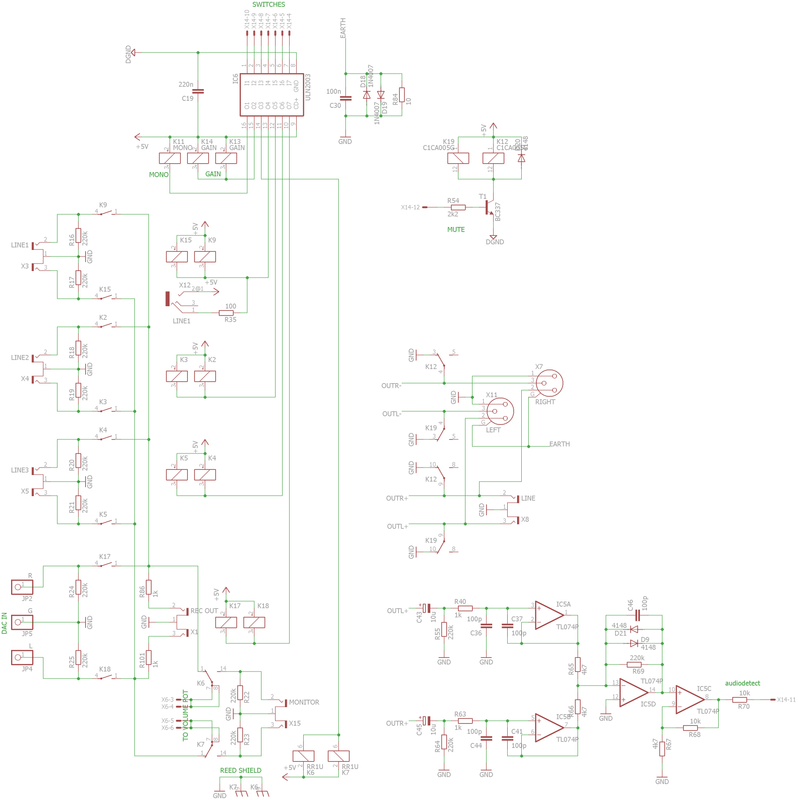

i/o

https://i.postimg.cc/qRzssZ5F/preabal3.png

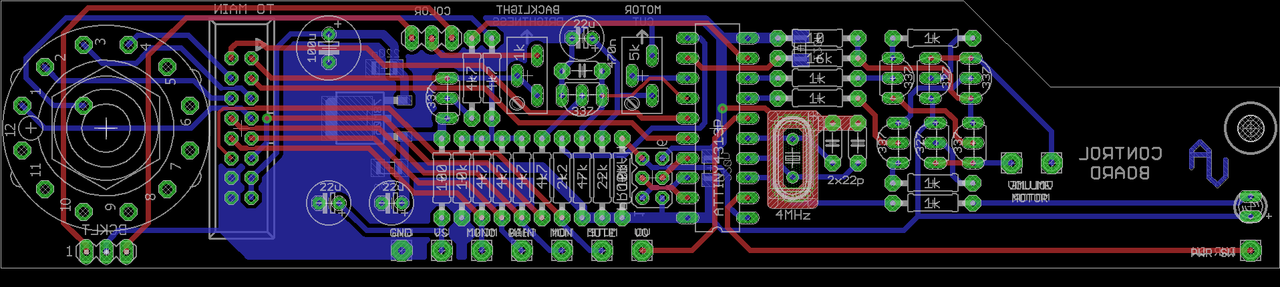

DPS riadenia

https://i.postimg.cc/HnS4b1pF/dps1.png

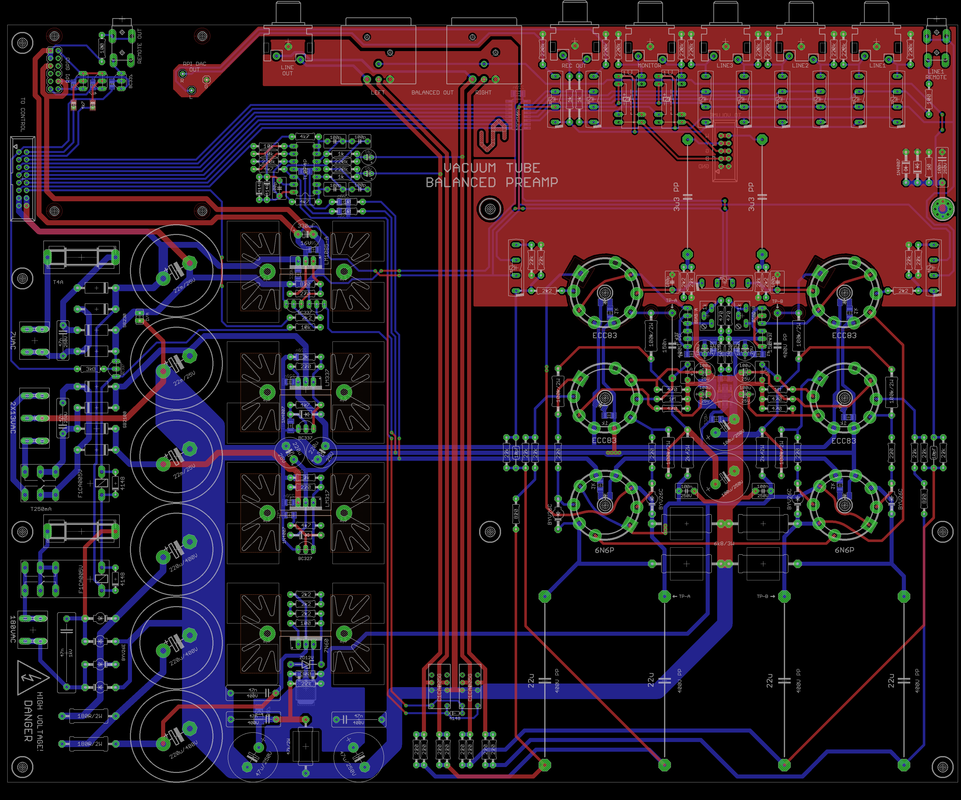

DPS preampu - tuto som kreslil asi viac ako rok big_smile  stale menil krizom krazom a toto je posledna verzia (315x251mm)

https://i.postimg.cc/CL14S570/dps2.png

Re: VA tube preamp mk.II

Moc hezké Wili. Pokud bys uvažoval o malé sérii plošňáků, mechanických dílů a pod. určitě mám zájem.

(upravil Wili 2. 4. 2024 20:03)

Re: VA tube preamp mk.II

ok, ked budem robit krabicu tak dam vediet... dpsky uz coskoro pridu. (Mam uz len asi 1-2 extra)

este bojujem s MCU a mam stary program ktory nejako neviem upravit ako by som chcel. Zvazujem este ako zalohu / alternativu aj "analogovu" riadiacu cast, kde by nebola hlasitost cez dialkove ale vsetky ostatne funkcie zachovane. Bud ako zaloha ak nepreprogramujem MCU ako by som si predstavoval alebo ako alternativa k cisto lampo puristickej variante bez vysokych spinanych frekvencii ak by niekto nahodou chcel. (MCU bezi na 4Mhz, na spektre to nevidno nikde, ale pre hiend voodoo to je spina! big_smile big_smile )

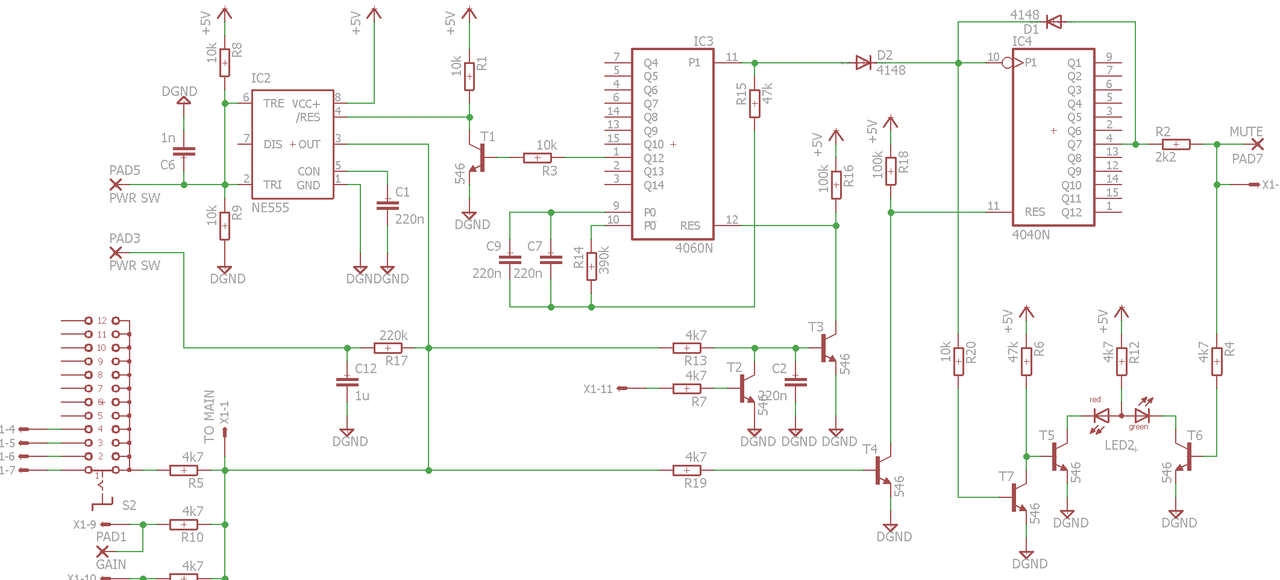

voodoo verzia: mam vymyslenu seriu cmosov kde je zapinanie tlacitkom s 555 a casovace cd4060 + 4040 s clockrate 2Hz. Jeden vkuse casuje 25minut pre auto-off kedy jeho pocitadlo je stale resetovane audiosignalom a druhy casuje turn-on delay pre nahrievanie. Ak by prvy napocital 25 minut bez audia tak resetne 555ku a preamp vypne. Primitivne ale rovnako funkcne smile

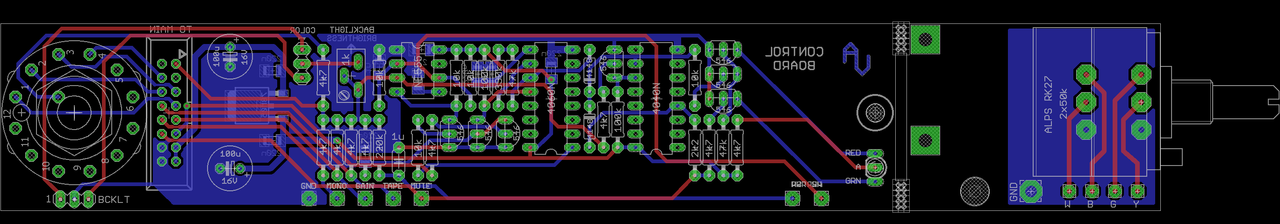

voodoo nizsie (a maly kusok zabudnutej dps pre potenciometer) - simple computer aka "simpcomp" big_smile snad bude fungovat ako predpokladam hmm2

https://i.postimg.cc/qvfm9c3z/compsimp.png

https://i.postimg.cc/Bnxhs8TN/compsimpsch.png

(upravil Wili 6. 4. 2024 14:50)

Re: VA tube preamp mk.II

kym davam dokopy material tak som sa dnes babral s takou somarinou co som si vymyslel, ktoru ste mozno este nevideli big_smile , na prepojenie vstupov a potenciometra som chcel len jeden kvalitny tieneny kabel aby to bolo pekne a prakticke. Nakrimpoval som teda tienenu 4linku priamo do IDC konektoru. Aby to cele lepsie drzalo pokope volne miesto som este zalial ciernym tavnym lepidlom. Kazda zila je nakrimpovana na 2 piny - takze su zily osadene v konektore sikmo - strasna babracka a nabuduce to asi robit nebudem, ale vyzera to fancy usi

druhy koniec bude napevno v malej DPSke potenciometra ktoru vidiet o prispevok vyssie

(klasicke psh je daleko praktickejsie na toto)

https://i.postimg.cc/WDR5FF97/IMG-7647.jpg https://i.postimg.cc/bsBCPFkW/IMG-7648.jpg https://i.postimg.cc/FYkPHgxR/IMG-7649.jpg

Medzicasom kym som cakal na dpsky tak som konecne dokreslil krabicu. Zvazoval som ze nosne profily k zadnemu panelu prinitujem (nafarbim nity na cierno) namiesto srubiek, ale s nitovanim nemam vela skusenosti. Myslite ze na to postacia obycajne hlinikove 4mm? alebo je potrebne nieco silnejsie? daju sa ocelove alebo nerezove nitovat aj rucne kliestami?

https://i.postimg.cc/xT1TjYpK/krabica.png

a panel bude asi cca takto:

https://i.postimg.cc/SQrxpjdS/panel.png

Re: VA tube preamp mk.II

Máš to pekne . Ak potrebuješ poradiť s cmu, napis ss.

Re: VA tube preamp mk.II

prisli dosky!!! v jlcpcb ani nemali dost velku krabicu tak museli zlepit z dvoch dev

https://i.postimg.cc/PJw2f4gs/IMG-7656.avif

Re: VA tube preamp mk.II

Trhací nýty ocelové i nerezové jdou ručními kleštěmi blbě, je to tak na zničení kleští. Rozumně jdou tak ještě měděné. Co ti brání v tom dát tam šroubek? Když dáš do závitu loctite s vyšším číslem, tak se z toho stane nejtek taky, tj nikdo to nepovolí.

Re: VA tube preamp mk.II

co tak rozoberatelny nit ? ja som to riesil na silnych plechoch pri PC srinke a drzi to pekne a kedykolvek chcem to rozoberiem:
https://www.tme.eu/sk/katalog/nity_1006 … mp;page=10

(upravil Wili 9. 4. 2024 8:51)

Re: VA tube preamp mk.II

Len som chcel skusit nieco ine, pevne, dobre vyzerajuce z vonkajsej strany a nerezoberatelne. Prave mi ale napadlo ze hlinikovy nit bude reagovat s ocelovym plechom ze? Hrozi galvanicka koroze alebo nie? Potrebujem aby to bolo vodivo spojene a pretrel by som to lakom takze vlhkost by tam byt nemala hmm2 Zrejme skoncim zase u srubiek big_smile

Re: VA tube preamp mk.II

Trhací nýt může z venku vypadat dobře, ale zevnitř nic moc. Proto se používá hlavně, když není přístup z vnitřní strany. A po snýtování už s těma plechama nehneš, kdyby se ti zdálo, že nelícujou správně. Radši bych zvolil šroubek a vějířové nebo pérové podložky. Trochu větší díry, slícovat plechy a dorvat smile

Re: VA tube preamp mk.II

Jako hezké mi celekm fungují zápustné inbusy. Akorát je to dost náročné na přesnost.

Re: VA tube preamp mk.II

Dakujem za tipy. Problem s presnostou nebude, je to NC takze tam je vsetko na stotiny presne ako lego. Zapustne tam nemam kam zapustat potrebujem len pospajat 1mm plechy. Este uvidim co vymyslim hmm2

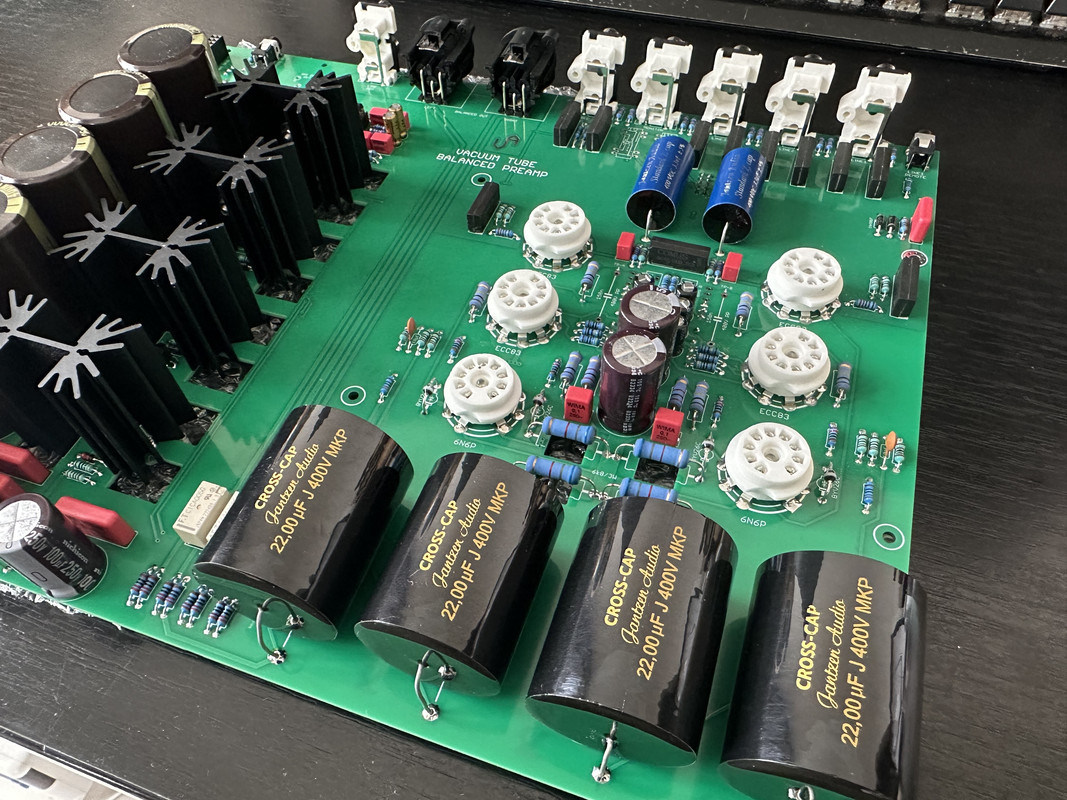

Medzicasom som osadil DPSku, stale mi este ale chyba zopar suciastok... je to cele prekvapivo tazke (cez 1kg), snad to v krabici bude drzat dobre ak sa to podoprie big_smile

https://i.postimg.cc/xdd5Gxhp/IMG-7674.jpg

https://i.postimg.cc/t4kDxQSV/IMG-7675.jpg

(upravil jardag69 10. 4. 2024 11:47)

Re: VA tube preamp mk.II

V továrně by to svařili bodovačkou. Ale to je pak hnusnej povrch. Tak pak už asi jen

https://im9.cz/iR/importprodukt-orig/80f/80f37a3a74cc2e42b41d4703493ff42d--mmf400x400.jpg

Re: VA tube preamp mk.II

Jo sroubky znam, mna skor zaujimalo pouzitie niecoho ineho s cim mam menej skusenosti preto som sa pytal na tie nity smile

(upravil jardag69 10. 4. 2024 13:37)

Re: VA tube preamp mk.II

Omlouvám se. Nýtoval jsem snad jenom pár nýtů a není to nic hezkého. Možná nějaký profík s vybavením by to dal, ale ručně a poprvé, to asi není dobrý nápad.

Re: VA tube preamp mk.II

Wili napsal:

preto som sa pytal na tie nity smile

Klidně použij ty hliníkové, nic s ocelí reagovat nebude, to by reagovalo jen kdybys tu pixli měl z mědi. Nýty se dělají rovnou černé, nebudeš muset nic barvit.

(upravil Wili 12. 4. 2024 12:16)

Re: VA tube preamp mk.II

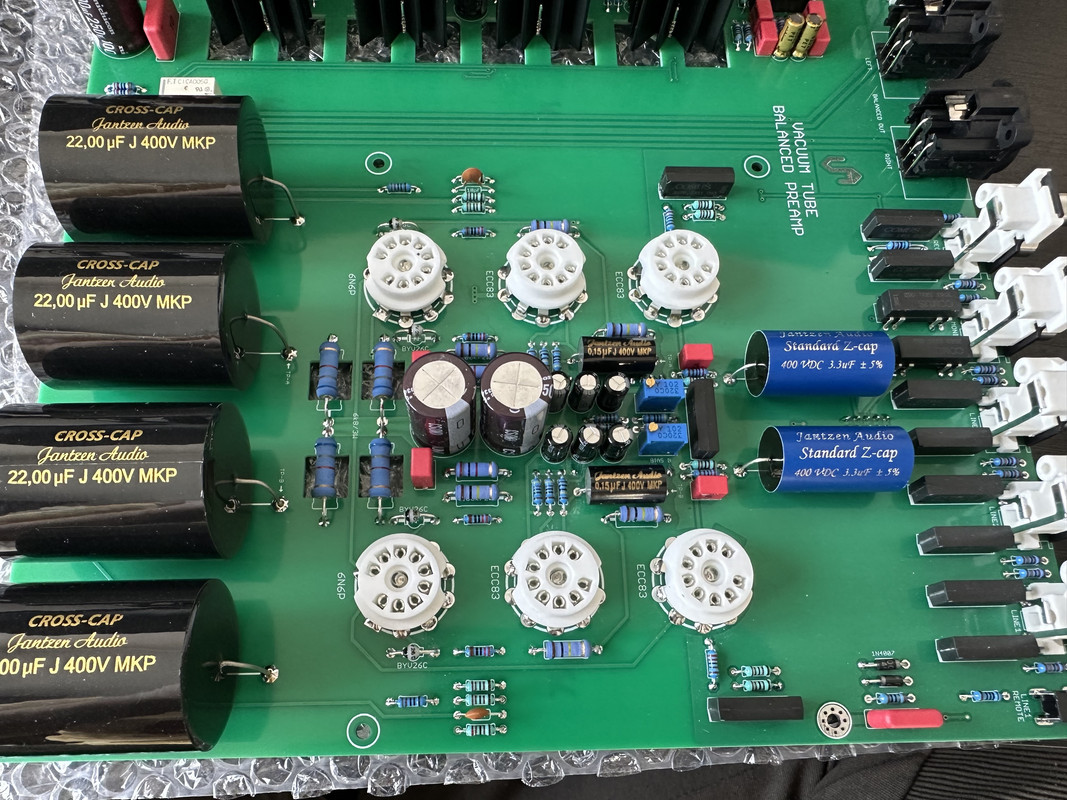

Prisiel zvysok suciatok (spesl relatka a chybajuce polovodice) a mam to komplet smile najmensie jantzeny vyzeraju trochu smiesne ake su male big_smile vsetky elyty uprostred medzi lampami su industrial na 105℃ a 10.000h dev

Teraz este riadiacu cast…

https://i.postimg.cc/vHzP0Jjd/IMG-7677.jpg

https://i.postimg.cc/02xWdkVf/IMG-7678.jpg

https://i.postimg.cc/zGsF8hd8/IMG-7679.jpg

Dosticka podsvietenia, smd osadene na tht pady a vsetky spoje su z druhej strany aby som to mohol vlozit do zapustenia v paneli smile

https://i.postimg.cc/2S59rxyP/IMG-7680.jpg

(upravil Wili 13. 4. 2024 9:56)

Re: VA tube preamp mk.II

Vsetko sa da vylepsovat do nekonecna a vcera ako som ozivoval dosku riadenia mi napadlo dalsie vylepsenie, tak ho sem rozpisem a niekomu to mozno do buducna pomoze...

povodny audiodetect trigger resetoval pocitadlo z "audio napajacieho zdroja" vystupu TL074 do "digitalnej" zeme cez tranzistor na doske riadenia. Takto by ale tiekol prud cez b-e do digitalnej zeme. A tato je spojena s analogovou len cez dac na vstupe, takze by tento aj ked maly prud resetovacieho tranzistoru siel cez raspberry, dac, cez cely vstup lampoveho preampu az k napajaniu oz. Sice je tento prud velmi maly ale napadlo mi ze by mohol narobit neplechu na harmonickych a tak som premyslal ako to oddelit. Nakoniec som tam dobastlil namiesto tranzistoru optoclen. Teraz OZ krmi v ramci svojej napajacej slucky IR diodu optoclenu, aby mal na to dostatok napatia dvihol som mu zosilnenie a pridal ochrannu diodu proti reverse voltage IR diody. Druha polovica je teraz uplne oddelena a len rovno resetuje pocitadlo priamo do digi zeme:

https://i.postimg.cc/9MdnQtHL/audiodetect-reset.png

https://i.postimg.cc/G9drphfy/IMG-7682.jpg https://i.postimg.cc/308HfnGB/IMG-7683.jpg

Re: VA tube preamp mk.II

Mam hotove trafko... pasovalo do plechoveho krytu tak presne a tesne ze tam vklzlo s minimalnou rezervou big_smile 1mm navyse a uz by nevoslo uui

v pivnici som nasiel asi 2 roky staru zalievaciu hmotu polyuretanu, bolo to ako mixovat nutelu takze som to musel kriesit 10minut vrtackou ale podarilo sa a aspon som zuzitkoval zbytky smile

Ak by sa niekomu hodilo podobne (audio bez zaliateho stredu), tu je vyrobne cislo:

https://i.postimg.cc/mPgKvmzw/IMG-7700.jpg

Aby som trafko pri zalievani lepsie impregnoval a ziskal nejaku rezervu po obvode navyse tak som odmotal vsetky vrchne pasky a pod tym sa schovavalo asi lakom impregnovane smradlave trafo big_smile myslim ze som audio tienene trafo este nerozoberal a nikde na internete som nic take nenasiel ked som hladal a bol som velmi zvedavy co tam vlastne je big_smile takze tu su vnutornosti, hole trafo:

https://i.postimg.cc/Mf0hS4ms/IMG-7701.jpg

som prekvapeny ze mu plech po obvode ma niekolko tenkych vrstiev yikes

https://i.postimg.cc/Bjhfbr9k/IMG-7702.jpg

po odmotani v krabicke:

https://i.postimg.cc/62vkHT2x/IMG-7703.jpg

aby nahodou nieco nerezonovalo a zalial sa obvod rovnomerne tak som pouzil taky tvrdeny molitan ako separatory:

https://i.postimg.cc/3yVMC2wZ/IMG-7706.jpg https://i.postimg.cc/5H6dCsf0/IMG-7707.jpg

a nizsie je zaliate trafko, moj tripple-shielded transformer big_smile big_smile big_smile (krabicka + mu plech + ukostrena bandaz na primare)

https://i.postimg.cc/2VmswkCg/IMG-7709.jpg https://i.postimg.cc/grv98Xbv/IMG-7710.jpg

(upravil LamiCZ 20. 4. 2024 14:42)

Re: VA tube preamp mk.II

Zdravím, Wili, ta schémata jsou nějaké dostupné projekty nebo je vymýšlíš sám? Díky.
