Brumení ampu G50, zapojení potenciometru stereo vs. dual mono (Stránka 1 z 12)

DO modul byl osazen uvnitř krabice, na fotce směrem vpravo dole, jak jsou otvory pro sloupky.

Obyčejný duální potenciometr jsem zkoušel uvnitř krabice i vně krabice, udělal jsem si jednoduchou "prodlužku" mezi vstup signálu a moduly G50.

Výstup repro tedy natáhnout nově co nejdál od toroidu?

Celé je to nějaké divné.

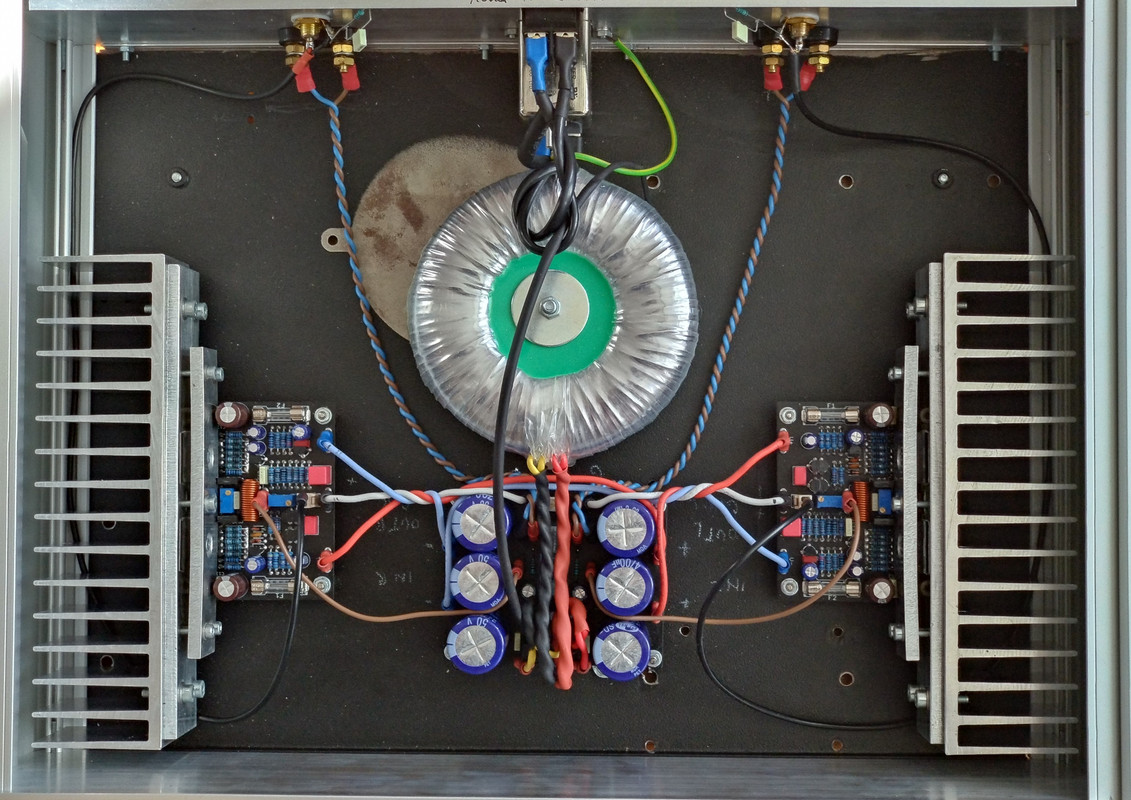

Zatím je to v krabici jenom nanečisto, že? Pokud budou chladiče uvnitř, tak se to dá udělat tak, že dáš trafo dopředu, jen pár centimetrů od čelního panelu. Kvůli indukci z trafa. Trafo můžeš i podložit aby bylo od spodku a vrchu stejně daleko. Aby nelezelo na plechu.
Desku usměrnovace muzes dat mezi moduly. Moduly s chladiči dej co nejblíž k zadku vedle sebe. Chladiči k trafu, vývody k zadku. Co nejdál od sebe aby byla mezera pro kabel k trafu.
Pokud bude na prednim panelu potak, tak trafo do strany a potak na druhou stranu.
Nebo jen moduly presun dozadu a prohod trafo s usmernovacem.
Kdyby byl přívod 230V někde v rohu, tak by uprostřed mohly být cinche a omezila by se zemní smyčka venku i uvnitř.

Nieje tam ochrana proti skratu? Odporucam ine vystupne konektory…

Wili, jaké jiné konektory? Můžou pomoct od brumu?

Nebo to celé přeskládat dle jardag69?

Jako méně méně zdatný v oboru, lze se do něčeho pustit, co mi pomůže od brumu nebo to nechat jako samostatný koncák?

.

Vážení, moc si cením, že mi věnujete svůj čas a rady.
Jako méně zkušený, jak mám tedy postupovat?
- druhý toroid a dva zdroje?
- úprava desky?
- dle DJ_Rix?

Zkrácení koaxiálních kabelů není problém, to je chvilka.

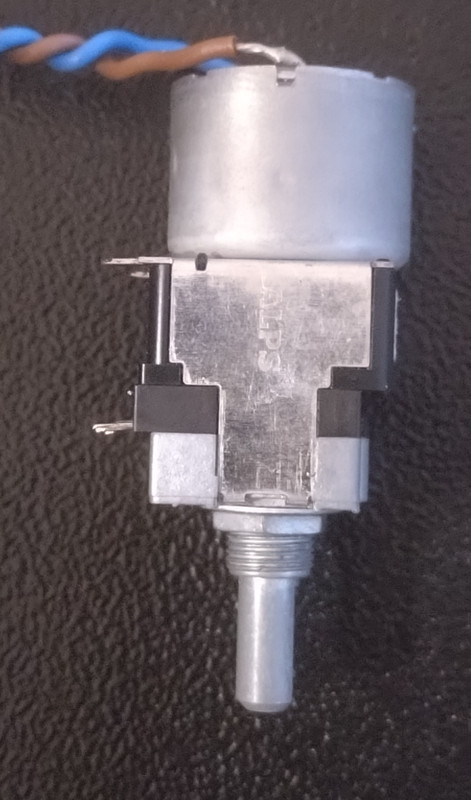

Duální potenciometr s oddělenými zeměmi, hraje to bez brumu.

Viac hláv,  viac kapusty to vždy platí a naviac o tom by toto fórum malo byť  a nie nechať to zakapať... Je jasné, že občas sa nájde jedinec, ktorý si vysvetliť nedá (v žiadnom prípade k nemu sprocha nepatrí!), a taktiež sa občas aj vyskytne (skôr častejšie ako občas), zapojenie, ktorému sa pomôcť proste nedá...

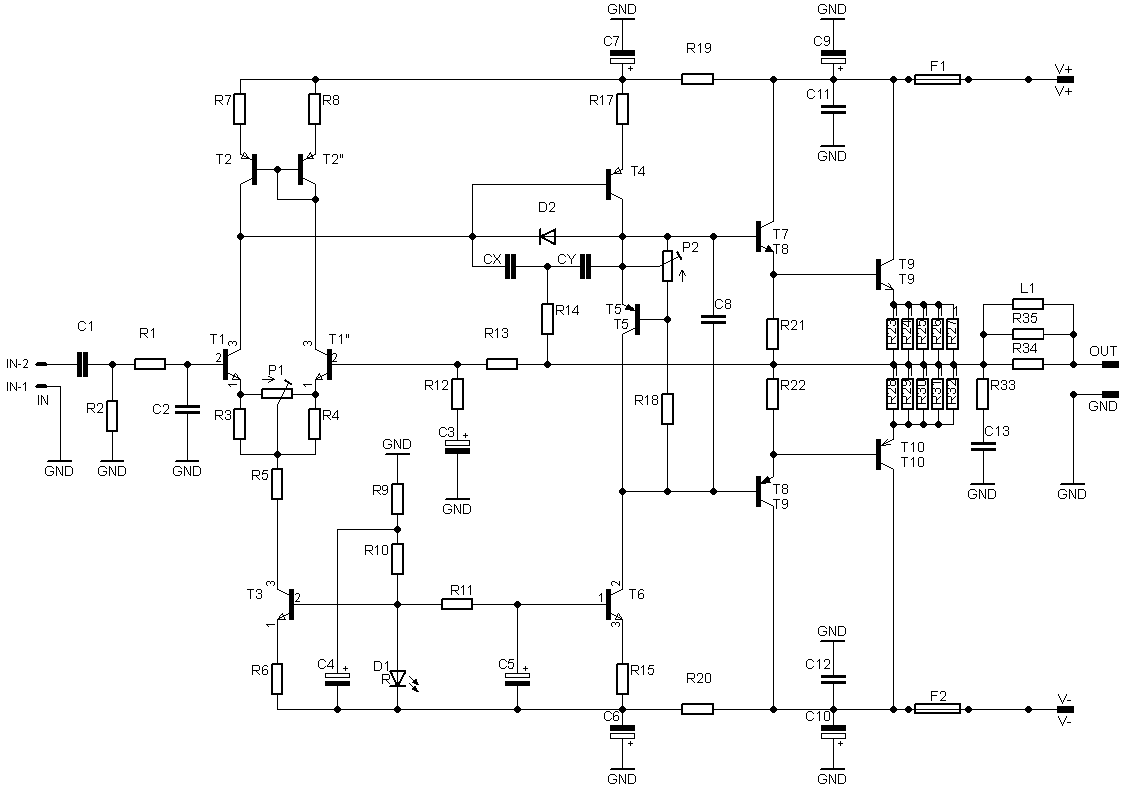

Zapojenie ako aj schéma či topológia vychádzajúca od Cordella a Selfa je moje. Je to ,,môj,, návrh, kedy som sa snažil vymyslieť si niečo vlastné a tak sa učiť jednak návrhom,  zapojením a aj doskou samotnou. Je to dávnejšie, ale pamätám si sám ako som sa veľa ľudí pýtal a učil sa na tom... človek sa učí celý život... Wili pozná toto zapojenie, (respektíve v meiloch by si to určite našiel), pýtal som sa aj jeho ako pre mňa experta na koncáky a celkovo zosiky ako také! A samozrejme som sa radil aj s inými členmi... každí poradil niečo a tak sme so Sprochom skúšali heh... Mne osobne tento koncák hrá síce v light verzií kde je napájanie niečo málo cez +/- 17V teda do výkonu 20W 4R, a rovnako tak v stereo prevedení a musím povedať,  že je to bez brumu...
Inak zapojenie má samozrejme aj ochrany,  sú však integrované na zdroji  tak preto to v schéme nie je...
Čo je fajn, že  je možnosť vyskúšať veci ktoré ste popísali vyššie, ale samozrejme treba ísť na to poporade a testovať si každú zmenu...
Myslím si však,  že zdarny koniec je na dosah,  určite to bude len nejaká blbosť - mám podozrenie a nie len ja, že najväčšia chyba je v samotnom DO module, nakoľko sme skúšali bez a fungovalo to v pohode rovnako tak aj s normálnym potenciometrom ako píše,  mne to funguje rovnako tak + mám k tomu ešte zapojené v jednej skrinke korekcie...

Mno zapojení je na mé gusto dosti očesané. Sorry, ale neodpustím si poznámky:
- Ochrany ve zdroji by mne dost zajímaly; nějak si nedokážu představit, že by zohledňovaly SOA trandů. Což cca 10 součástek standardního zapojení (v ceně cca 1 E) od snímání napětí na emitorových odporech dovede. I Tesla je od počátku 80. let do zesů dávala..
Bohužel se sprocha chytil a na nějakou ochranu ve zdroji zřejmě nebyl upozorněn, nevidím jí tam.
První náhodný zkrat na výstupu bude pro něj znamenat naučit se vyměnit koncáky .
- Druhá věc je banalita s děleným zemnícím spojem, bez oddělení bude zes nachytaná rušivá napětí na vstupu zesilovat, což může při stereozapojení s problémově poskládanými elementy být nepříjemné. Oddělení skoro nic nestojí (1 rezistor), používá se velmi často a pomáhá to .
