OTL UltiMini / sluchatkovy zosilnovac (Stránka 1) - Sluchátka

#1 Téma vytvořil Wili 5. 1. 2023 23:55 (upravil Wili 16. 2. 2023 18:11)

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Téma: OTL UltiMini / sluchatkovy zosilnovac

Cez vianoce som mal cas na kreativnu cinnost a tak som kreslil nove napady smile Vznikla dalsia evolucia Wiliho OTLka postupnym vylepsovanim sa jedna asi o verziu 6.1 hmm2 s upravami podla tohto upgradu inspirovane elektronkovym ultimatnym sluchatkacom VA tube preampom. V podstate je to krizenec co obsahuje vsetko dobre kazdeho z nich:

- malicka sikovna krabicka co sa vojde pohodlne na stol
- skvela uprava s lokalnou silnou vazbou priamo do diferaku a vyssim loopgainom s minimom pouzitych lamp
- vysoky vykon, nizke skreslenie a dlha zivotnost vdaka 6n6p ktore pobezia len na 60% prudu
- miesto pre velke polypropylenove foliove kondenzatory 6x4cm!!!

Cely sluchatkac je maximalne zjednoduseny, optimalizovany a blbuvzdorny. Vyhodil som standby spinac s 555kou a zapinanie bude kvalitnym sietovym tlacidlovym isostatom. Je to trochu kompromis z viacerych dovodov: jednoduchost, bezpecnost, usetrenie vyrobnych aj prevadzkovych nakladov a usetrenie na toroidnom trafku - postaci o jedno vinutie menej a viac vykonu trafka mozu vyuzit lampy.

Casovaci obvod oneskoreneho pripojenia pri zapinani je zachovany ako aj sofistikovanejsia a vylepsena DC ochrana. Cas a rychlost blikania je pohodlne nastavitelna ako sa komu paci. Vsetko je na doskach s minimom kablovania co zjednodusuje mechanicku stavbu. Je tu priamo integrovany line-out vystup s delicom, takze sa sluchatkac da velmi dobre prakticky vyuzivat ako preamp pre vzdialene pripojeny koncovy zosilnovac cim je mozne ziskat hybrid wink pre maximalne pohodlne a prakticke vyuzivanie ako preampu je tu zapojene odpinanie zeme z vystupneho sluchatkoveho jacku pre remote-on signal = ak vytiahnete sluchadla zopne sa trvalych +12V ktorymi je mozne zapnut koncovy zosilnovac // pri zasunuti sluchadiel sa signal vypne.

Zdroj je prekopany a zjednoduseny. Je tu miesto pre snap-in elyty a poriadny vykonovy odpor pre regulaciu LMka. Zhavenie vsetkych elektroniek je pre minimalizovanie tepla do serie s regulatorom prudu = je to trochu kockopes s 6n2p ale zabijem dve muchy jednou ranou kedze to zaroven reguluje narazovy prud. Cele zhavenie je preroutovane a zdrojovy layout zrkadlovo otoceny oproti povodnemu navrhu, vdaka tomu je vedene zhavenie naokolo a nikde nepretina vedenie signalu.

Fyzicky bude zosilnovac dokonca mensi, ale bude opticky posobit vacsie, bude kratsi(do hlbky o 2cm) a trosku vyssi(o 1cm) aby tam vosli 6n6p. Este to stale premeriavam ale mozno sa vojdem do 22x18x9cm. Zatial netusim ako dobre/zle to bude fungovat, predchodcov mal kvalitnych tak snad nenarobi hanbu big_smile

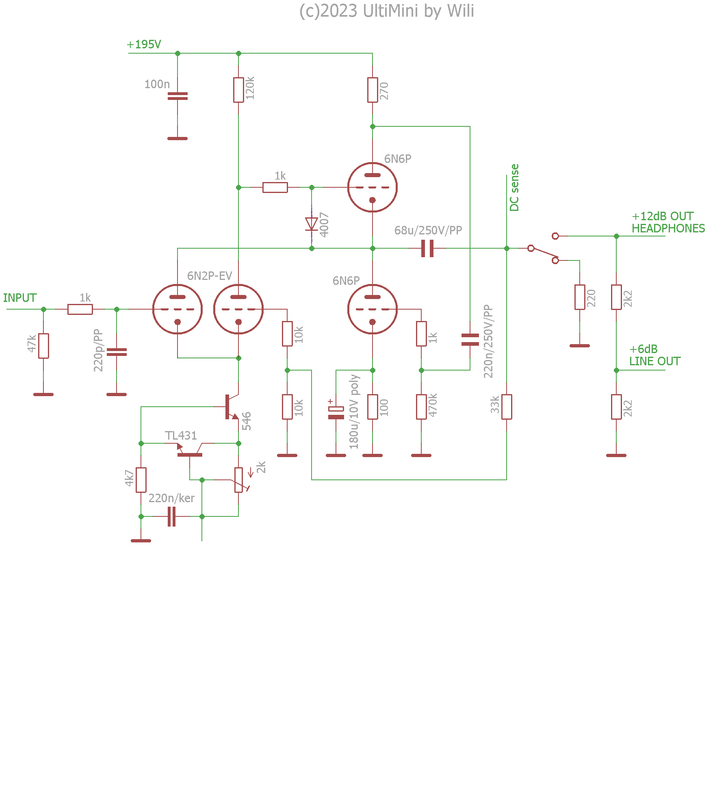

Nizsie je schema zosilnovacej casti:

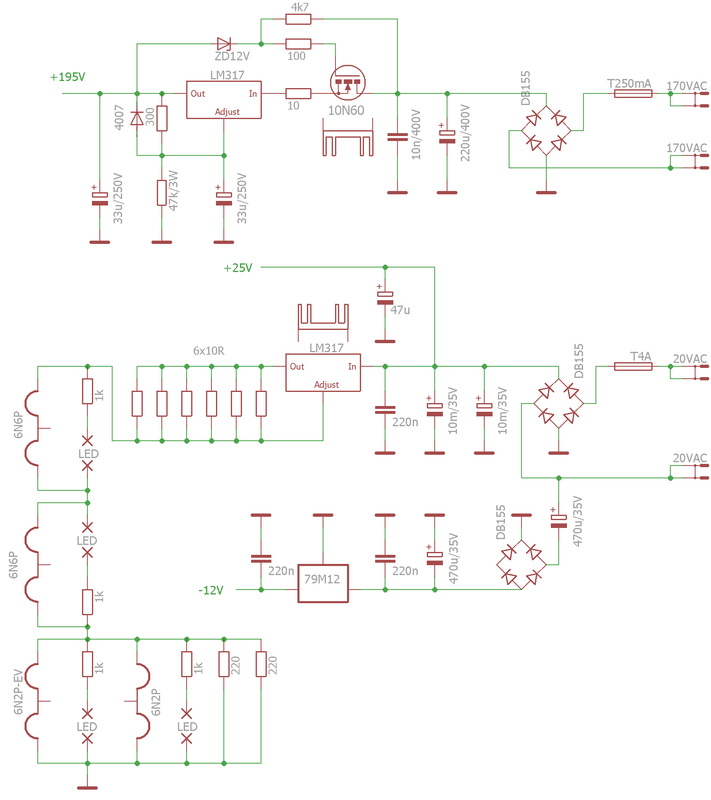

Schema zdroja:

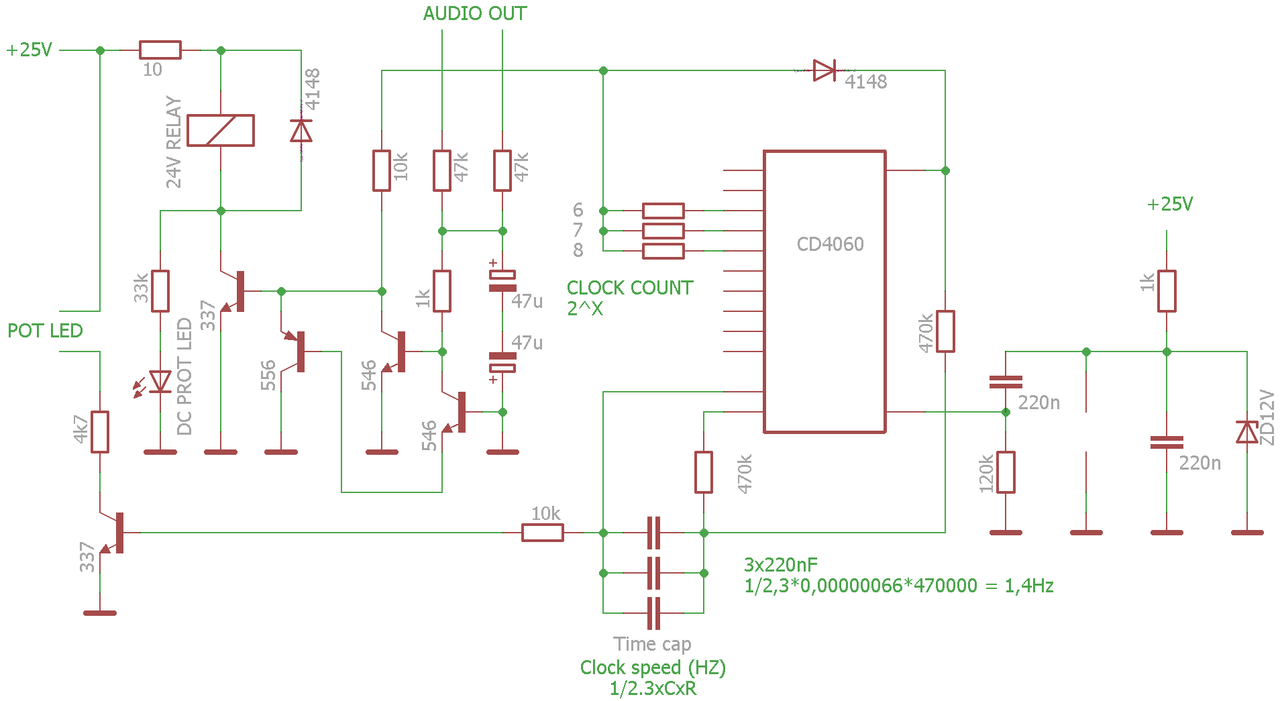

Schema casovaca a ochran:

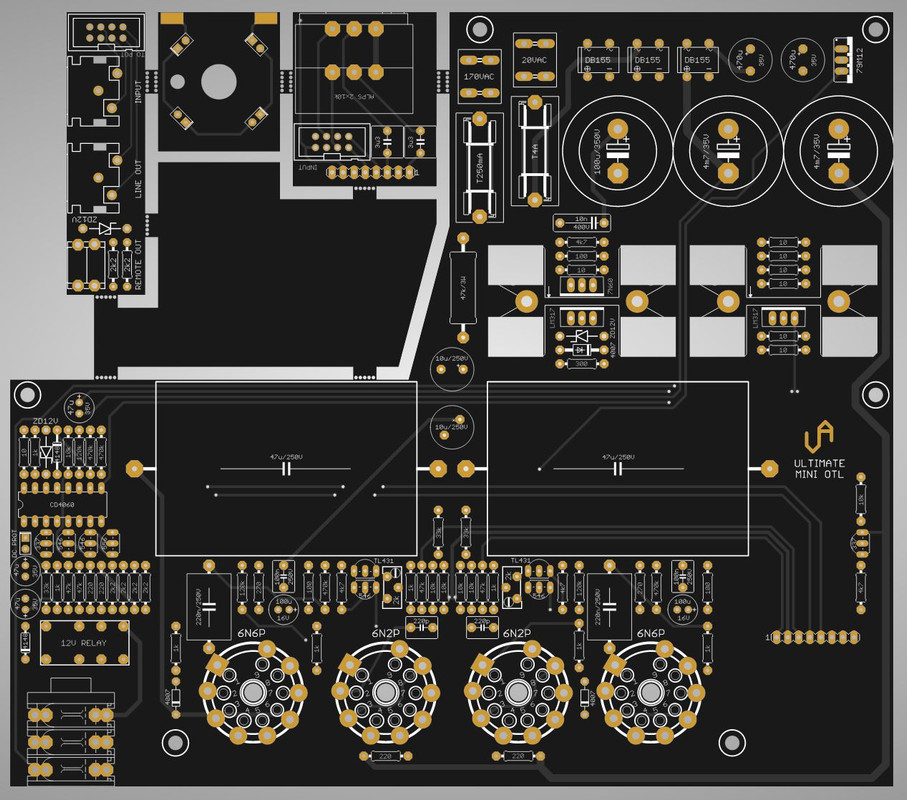

Nejedna sa o ziadne objavenie ameriky, skor len sklbenie vsetkeho dobreho za poslednu dobu... konecne som sa po dlhom case naucil panelovat dosku, vdaka tomu sa oplatilo vsetko s ENIGom pozlatene.

#2 Odpověď zaslal zdenoeddie 6. 1. 2023 23:36

zdenoeddie
člen | offline

Reg.: 25. 12. 2010
Přísp.: 869

Re: OTL UltiMini / sluchatkovy zosilnovac

Wili, super. Len pozor na priame vypinanie siete, moze to robit neprijemne pukance.

#3 Odpověď zaslal Wili 7. 1. 2023 12:10

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

dobry postreh, to mi nenapadlo hmm2 snad to nebude pocutelne do audio spektra ked su vsade regulatory a blokovania foliami a keramikou, ak bude problem pripadne dam priamo na piny toho spinaca maly X kondenzator to by mohlo cosi pomoct.

#4 Odpověď zaslal Wili 8. 1. 2023 14:57

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

Ak sem nahodou niekto zabludi, mate niekto skusenost s vedenim signalu vnutri krabice netienenymi kablami? bezne som to casto videl u komercnych vyrobkov no ja sa toho trochu obavam. Na druhu stranu po DPS signal chodi kade-tade a nie je tieneny, len krabica okolo a problem ziadny.

Pytam sa z dovodu ze chcem signal privadzat od zadneho panelu cez IDC plochy kabel. Poradie kablikov som schvalne optimalizoval tak aby nejak "okolo" alebo vedla siel zemniaci ale vela to asi nepomoze... este som zvazoval oblepit plochy kabel samolepiacou hlinikovou foliou a tuto napojit na zemniaci pin ale asi to bude zbytocnost?

#5 Odpověď zaslal zdenoeddie 8. 1. 2023 16:29

zdenoeddie
člen | offline

Reg.: 25. 12. 2010
Přísp.: 869

Re: OTL UltiMini / sluchatkovy zosilnovac

Ribbon kabel je ok, ak ho mas este prekladany GND, super. Funguje to, nemusis sa bat. Ak bude problem, tak ani tienenie nepomoze smile

#6 Odpověď zaslal Wili 13. 1. 2023 15:12

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

Dnes dorazili dosky takze o vikend mam postarane big_smile akurat som prekvapeny ze tie "mousebites" ulamovacie dierky su pevnejsie ako som cakal, len tak lahko sa to odlomit neda yikes

#7 Odpověď zaslal Wili 15. 1. 2023 12:12 (upravil Wili 15. 1. 2023 20:10)

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

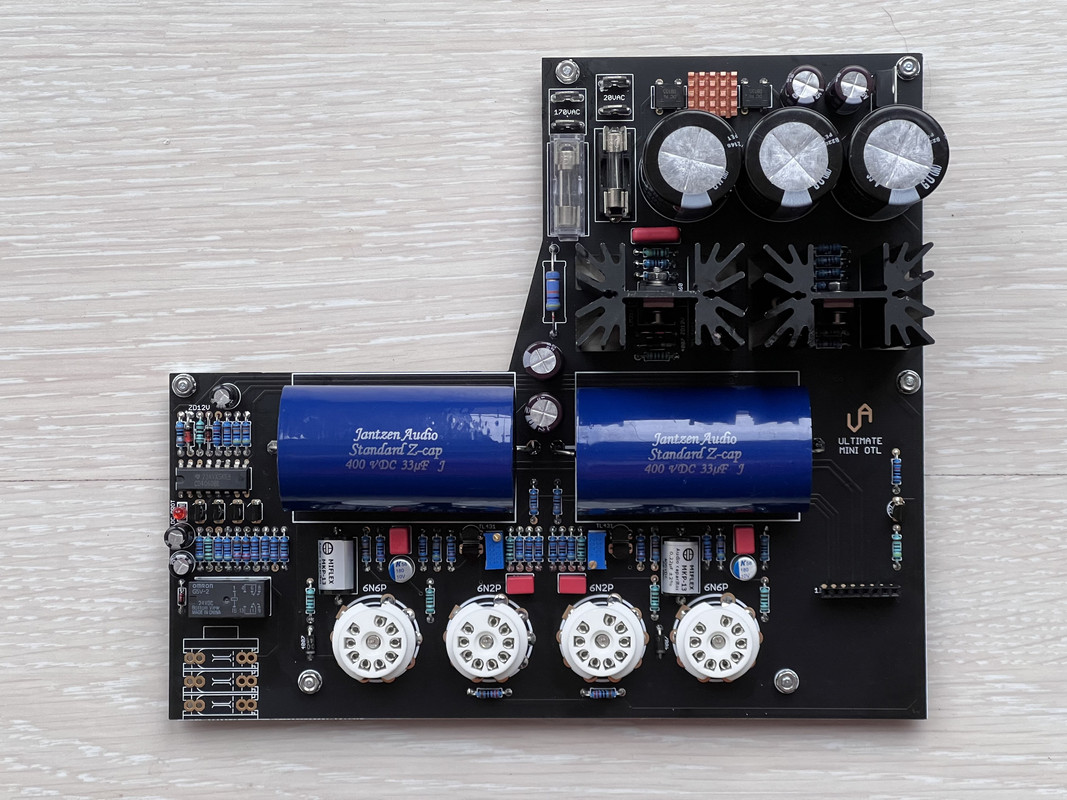

Po elektrickej stranke mam zhruba hotovo, uz len pockat na trafka a krabicku smile krabicka bude dokonca kusok mensia ako ta povodna aj napriek vacsim elektronkam.

Zatial som len overoval funkcnost a ako sa to sprava a vyzera byt vsetko ok hned na prvy pokus, az na blbu malickost. Totiz bol som nenazraty a chcel co najlepsie elyty slo kupit, a preto som dal do vetvy zhavenia az 2x10mF - myslel som ze ten velky zhaviaci prud to vybije rychlo, co je sice pravda ale nie az tak rychlo, pretoze ked klesa k nule elektronky prestavaju odoberat prud a k nule to uz ide pomaly big_smile ma to nasledok ze po vypnuti sa citac CD4060 resetoval az 3 sekundy. Toto sposobovalo ze pri rychlom zap/vyp sa nestihol zresetovat citac a reagovala DC ochrana nepeknym sposobom. Vyriesil som to pre cd4060 jednoducho tak, ze som len prehodil zenerku s odporom medzi sebou = zraza napatie a nie reguluje. Takto po vypnuti okamzite ked klesne napatie pod prahovu hodnotu (Vin-Vzd), tak sa citac zresetuje - co je skoro okamzite.

Inak po zosilnovacej stranke vsetko dokonale sedi so simulaciou. Skreslenie som zatial nemeral, na stole to nema vyznam a k tomu sa dostanem az to bude v skrinke. Maximalny rozkmit do 250R je 3,5V RMS co by malo bohate stacit pre akekolvek sluchadla.

Co pre mna bola uplne nova skusenost bolo zhavenie konstantnym prudom. Je to super z hladiska dimenzovania zdroja a vyriesenia problematiky narazoveho prudu aj skratuvzdornosti zapojenia ale sprava sa to trochu inak ako som cakal, obzvlast s vacsimi lampami. 6N2P sa ustalia okamzite do par sekund presne podla datasheetu, prud a napatie ako z tabulky ale 6N6P aj 2 minuty po zapnuti dosahovali ledva 6V, pricom prud odpovedal datasheetu. Bohuzial az po par hodinach pokusov som zistil, ze bolo uplne zbytocne laborovat s hodnotami odporov regulacie prudu, aby tam boli spravne hodnoty. Vsetko som ladil bez anodoveho prudu - az potom mi napadlo ze anody tomu asi vyrazne pomozu. Ked som ozivoval anodovy zdroj tie lampy sa od anodoveho prudu za par sekund tak vyhreju, ze potom presne sadnu na katalogove udaje a dosiahnu presne na napatie 6,3V pri udavanom prude...

Vsetky elyty mam long life typy na vysoke teploty, katodove elyty ktore su hned pri lampach a budu podliehat teplu su tepelne odolne long-life polymery, v koncovom stupni pre WCF pre budenie dolnej lampy som zvolil PP folie miflex a ako vystupne som dal Jantzen standard z-cap (mali by mat najlepsi pomer cena/zvukova kvalita) Nizsie je zopar fotiek osadenej dosky:

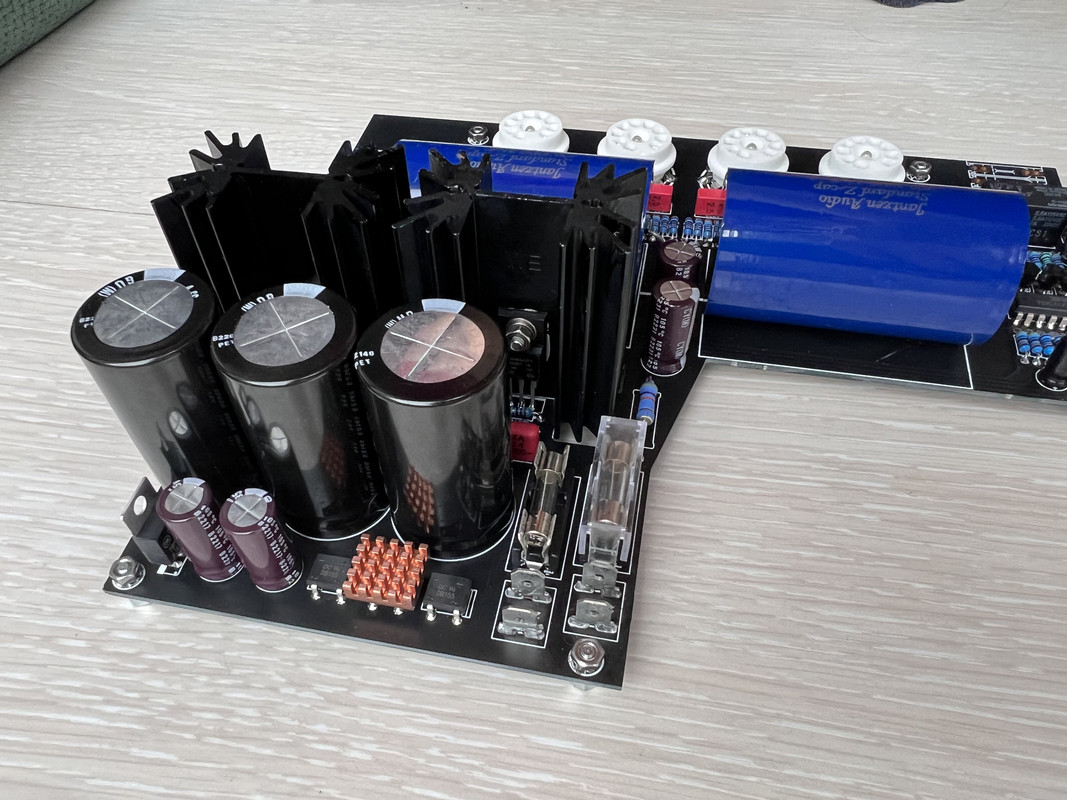

Diodovy mostik, ktory usmernuje vetvu zhavenia je zatazovany prudom 0,8A co by malo byt v ramci katalogu ok, ale ma odhadom 80-100 stupnov, je fakt vypeceny, tak som na neho nalepil malicky chladic nech mam klud big_smile

Detail nastavovania casovaca zo spodu DPS:

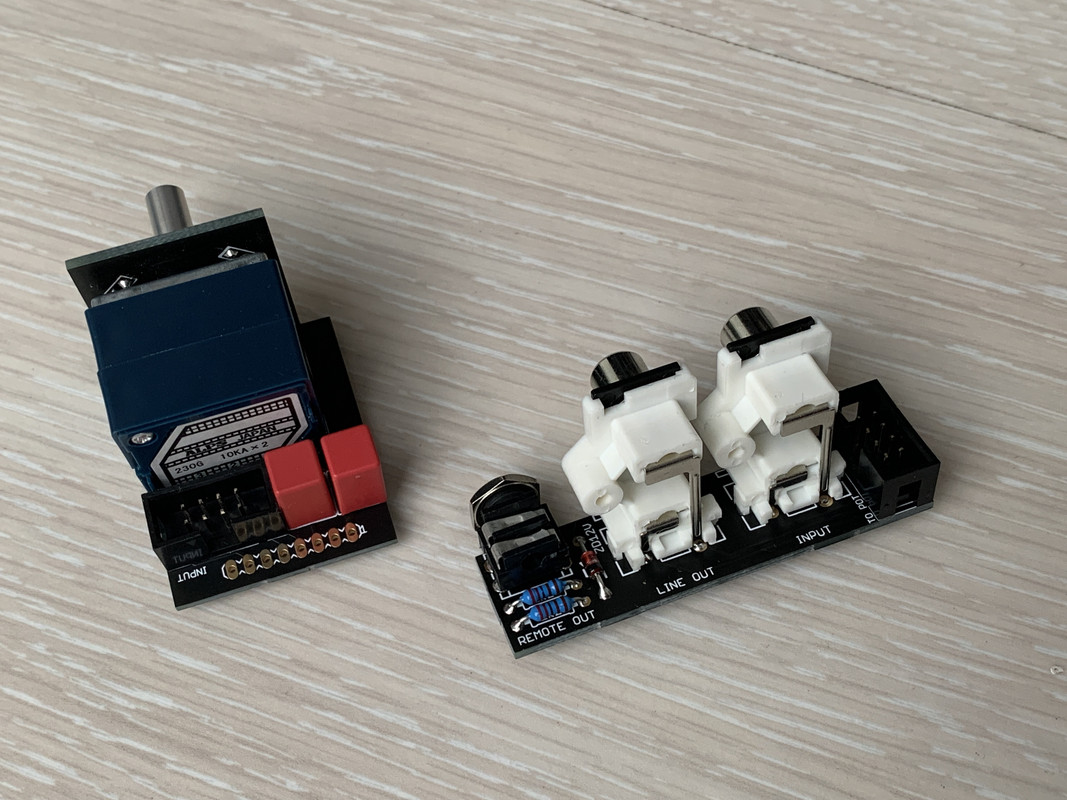

A este doplnkove dosticky:

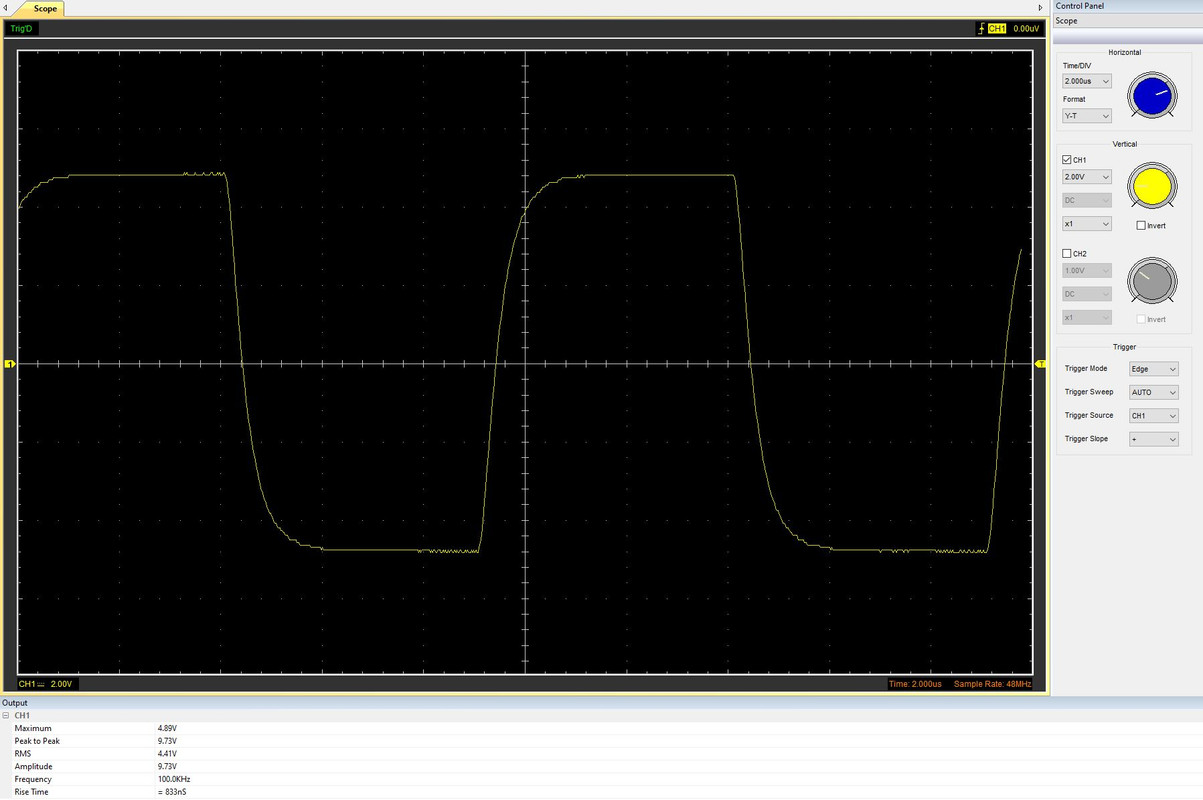

Dalsie fotky budu az bude mechanika... pri ozivovani som len meral stabilitu ci je vsetko ok a zosilnovac ma nadherny obdlznik. Bol taky pekny, ze som vam spravil screen zo 100k square do 250R zataze smile to je aj so vstupnym filtrom 1k+330p (cca 400k -3dB) bez vstupneho filtra by bol asi ovela ostrejsi

#8 Odpověď zaslal therion 15. 1. 2023 13:31

therion
člen | offline

Reg.: 16. 11. 2015
Přísp.: 470

Re: OTL UltiMini / sluchatkovy zosilnovac

ty "odolne long-life polymery" jsou typy pro trvale zatizeni jen stejnosmernym napetim?

#9 Odpověď zaslal Wili 15. 1. 2023 18:44

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

neviem, preco? malo by im to z nejakeho dovodu vadit? skor mi ide o to ze nevyschnu...

https://www.tme.eu/Document/60a94fdc152 … AAE016.pdf

#10 Odpověď zaslal zdenoeddie 15. 1. 2023 19:24 (upravil zdenoeddie 15. 1. 2023 19:24)

zdenoeddie
člen | offline

Reg.: 25. 12. 2010
Přísp.: 869

Re: OTL UltiMini / sluchatkovy zosilnovac

Diodovy mostik, ktory usmernuje vetvu zhavenia je zatazovany prudom 0,8A co by malo byt v ramci katalogu ok, ale ma odhadom 80-100 stupnov, je fakt vypeceny, tak som na neho nalepil malicky chladic nech mam klud

Moze to byt ok v katalogu, ale tie podmienky v reale asi nemas. Ale mohol si mu pomoct navrhom DPS, a odvadzat teplo skrz vyvody do medi.
Edit: Co ma privadza na myslienku, ze ci uz by nebolo v tomto pripade SMT verzia lepsia smile

#11 Odpověď zaslal Wili 15. 1. 2023 20:06 (upravil Wili 15. 1. 2023 20:09)

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

Zdeno mam tam toto: https://www.tme.eu/cz/details/db155/mus … omponents/

cakal som ze polovicu udavaneho prudu da s prsom v nose ale je vypeceny, parchant big_smile mozno sa mu nepacia tie velke elyty. Ma uvedeny maximum average current 1,5A pri Ta 40st. tak to si neviem predstavit ten 1,5A to by sa z neho snad dymilo je pravda ze SMT verzia ma dovolene 2A... skoda ze neexistuju nejake schottky verzie, resp. aspon o nich neviem. Co som meral ubytok je na nom pri prechode DC s danym prudom 0,8V

s tou medou mas pravdu mam tam celkom hrube privody a rozvadza to teplo celkom pekne.

#12 Odpověď zaslal DJ_Rix 15. 1. 2023 20:29 (upravil DJ_Rix 15. 1. 2023 20:31)

DJ_Rix
neaktivní | offline

Hrušovany u Brna
Reg.: 13. 7. 2007
Přísp.: 4,302

Re: OTL UltiMini / sluchatkovy zosilnovac

Chce to ty datasheety číst pořádně smile ((800mA DC *2sqrt)/2)*2*1V= 1,13W *40°C Rja = 45°C + Ta 25°C a jsi na 70°C hned, ovšem taky důležitá je ta poznámka pod bodem 2) Thermal Resistance from Junction to Ambient and from junction to lead mounted on P.C.B. with 0.5 x 0.5" (13x13mm) copper pads

Osobně považuju při designu provozní teplotu usměrňovače kolem 65°C za něco co není třeba řešit.

Rix Audio Instagram

#13 Odpověď zaslal therion 18. 1. 2023 12:28

therion
člen | offline

Reg.: 16. 11. 2015
Přísp.: 470

Re: OTL UltiMini / sluchatkovy zosilnovac

Wili napsal:

neviem, preco? malo by im to z nejakeho dovodu vadit? skor mi ide o to ze nevyschnu...
https://www.tme.eu/Document/60a94fdc152 … AAE016.pdf

Protoze vetsina polymeru vyzaduje superponovany vf napeti aby byly k cemu. Chovaji se jinak nez klasicke elyty.

#14 Odpověď zaslal Wili 25. 1. 2023 11:13 (upravil Wili 25. 1. 2023 11:16)

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

Skusal niekto z Vas ci uz LM alebo orig. LT1086 zapojeny ako jednoduchy regulator prudu s jedinym odporom?

Zvazujem ze by som osadil do obvodu zhavenia nejaky obyc 3pin LDO namiesto LM317 pre lepsiu regulaciu aby regulacia fungovala dobre pri sirsom rozsahu napajacieho napatia zdroja, otazka je ci to bude fungovat bez zasadnej zmeny zapojenia? Konkretne mam v supliku LM1086. V datasheetoch LM aj LT vsade pisu ze pre stabilitu potrebuje na vystupe aspon 10uF kapacitu. Lenze pri zapojeni ako prudovy regulator pri vyuziti jeho 1,25V referencie je plavajuci a nema zem a teda casto sa vtedy kondenzator nepouziva. Bolo by to stabilne? Lm317 teoreticky tiez vyzaduje aspon malu kapacitu na vystupe a v zapojeni prudoveho regulatora nepotrebuje nic, ale 317 je dost blbuvzdorny obvod. Bude rovnako fungovat aj LT/LM1086? alebo pouzit kond medzi zem a regulovanu zataz?

vo vsetkych datasheetoch spominanych obvodov 1086 ak som hladal doporucenu schemu zapojenia regulatora prudu vzdy tam pouzivaju napatovu referenciu do zeme... hmm2 co uz nie je az tak uplne klasicky ccs

v popise obvodu od TI: https://www.ti.com/lit/ds/symlink/lm1086.pdf

to odpoveda klasickej 317: "By connecting a fixed resistor between the adjustment pin and output, the LM1086 can be also used as a precision current regulator."

#15 Odpověď zaslal reeb 25. 1. 2023 13:58

reeb
člen | online

Uherské Hradiště / Brno
Reg.: 26. 4. 2007
Přísp.: 4,515

Re: OTL UltiMini / sluchatkovy zosilnovac

317 jsem zkoušel jako zdroj proudu pro nabíjení baterek a funguje bezvadně, nezalezi na zmene napetí ve vstupu. U stablu 78.. zaleži.

Web

#16 Odpověď zaslal Wili 3. 2. 2023 12:41 (upravil Wili 3. 2. 2023 18:19)

Wili
člen | online

Praha
Reg.: 6. 2. 2008
Přísp.: 2,589

Re: OTL UltiMini / sluchatkovy zosilnovac

Krabicky, panely a serepeticky okolo mam doma. Uz len trafka... bohuzial stale ako posledne big_smile

vsetko presne pasovalo, vsetko namontovane uz len osadit trafko a bude hotovo, snad big_smile

Vyrezane sklo z klipoveho ramceka som oblepil textilnou paskou ako naposledy a je len pritlacene o krabicku:

V krabicke je pre predny panel vyrez aby pekne vosla dosticka podsvietenia potenciometra:

A na toto som obzvlast hrdy ako pasuje konektor dosky potenciometra, vymeriaval som to dlho ale pasuje krasne:

Pri navrhu som trochu zabudol na kond medzi kostrou a signalovou zemou vstupnych cinchov, tak som to nabastlil cez srubku s vejarovou podlopzkou jedneho z konektorov:
