Dummy load / Umela zataz / meraci pripavok

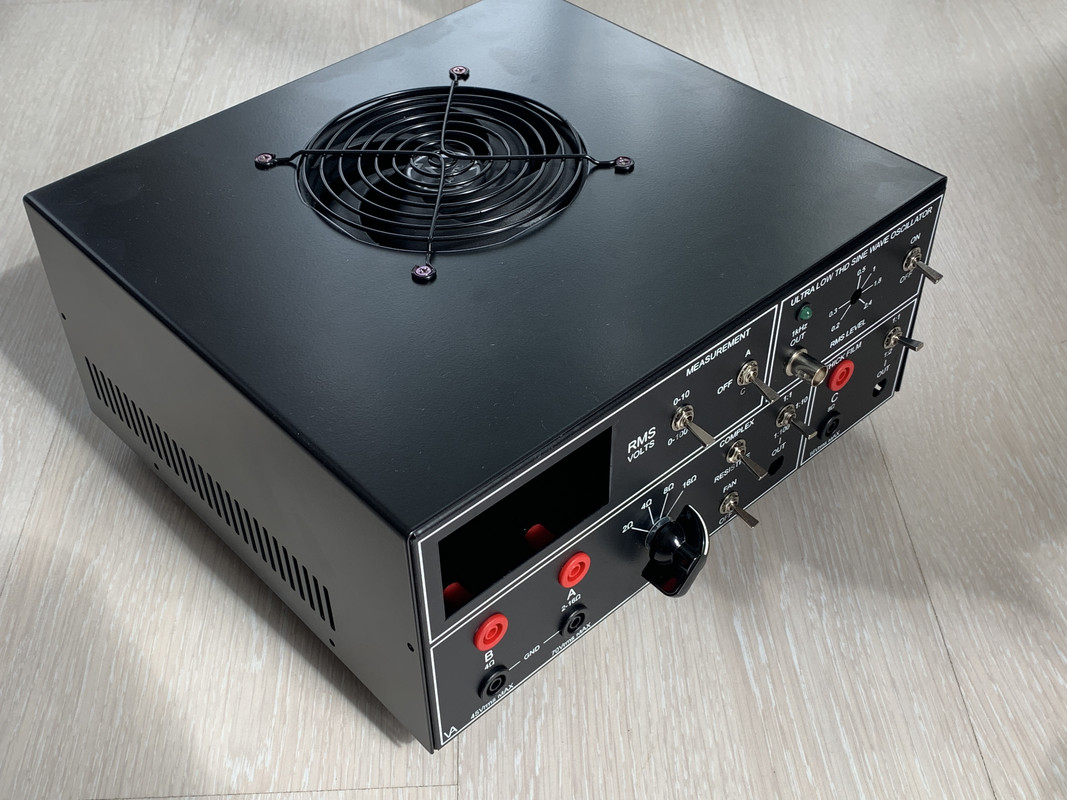

Davam to sem len ako inspiraciu pre ostatnych, ktory si chcu cosi podobne postavit a pri vymyslani ich nieco nenapadne, zabudnu nieco atd. Samozrejme umele zataze si kazdy stava podla svojich potrieb niekto ma len zopar odporov na stole niekto v krabici a pod. Ja mam asi 4 druhy roznych velkosti a postupne ich vkuse prerabam lebo stale mi cosi chyba a nevyhovuje tak som postavil dalsiu, piatu, snad uz finalnu kde je vsetko v jednej krabici pre rychle meranie a minimum bordelu kablov a krabiciek okolo pri merani...

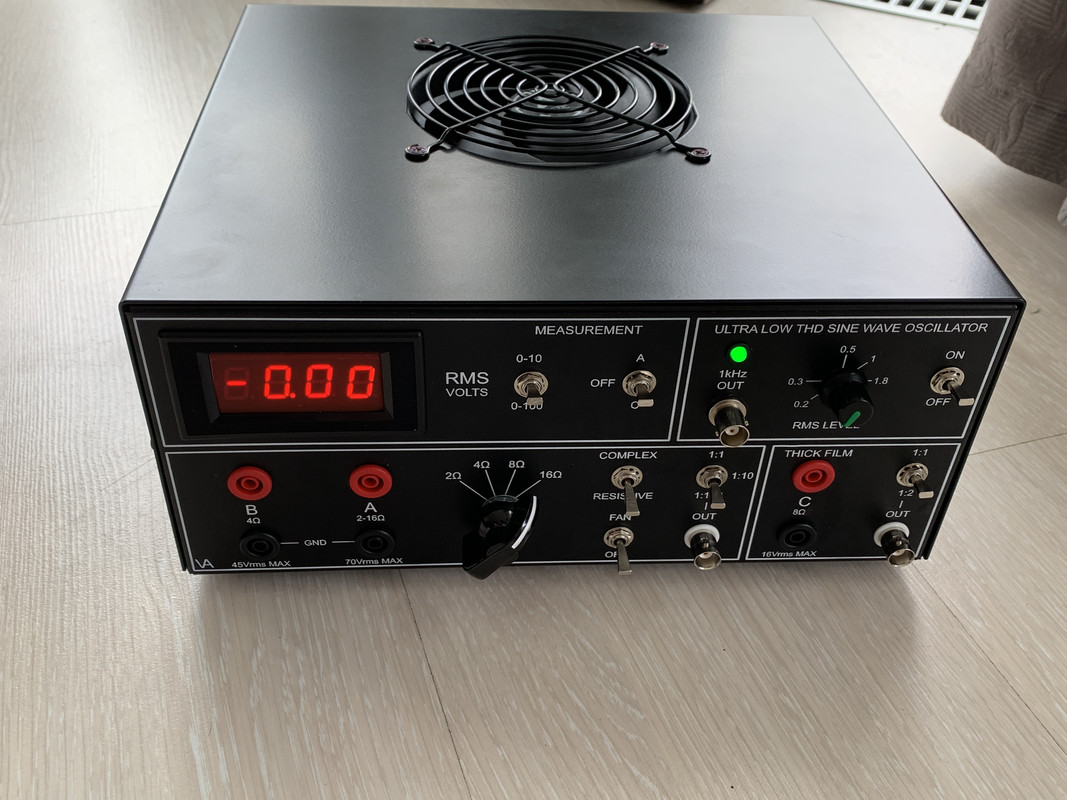

Umela zataz pozostava zo 4 sekcii:

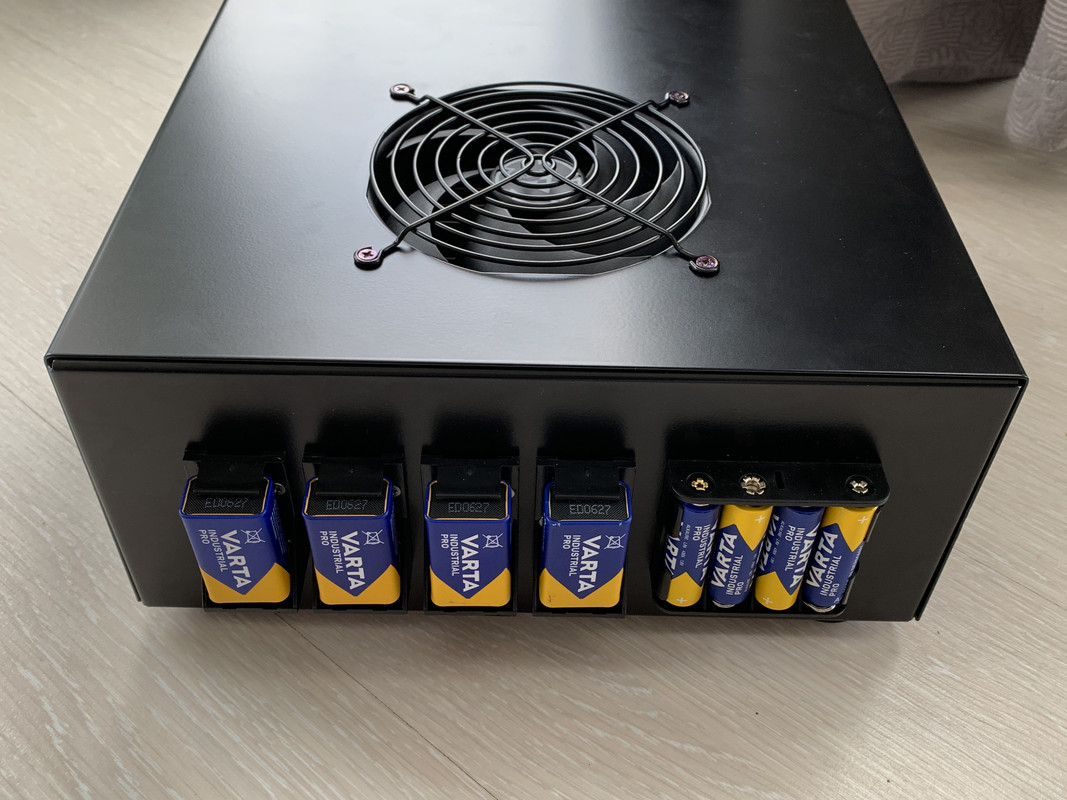

1) 1k sin generator od Viktora napajany 4x9V baterkami. Vsetky baterie su v puzdrach na zadnej stene krabice aby boli lahko a rychlo pristupne. Odhadovany cas zivotnosti obyc najlacnejsich bateriek je par hodin provozu oscilatora, potom napatie klesne pod nepozadovanu hodnotu. Preto su aj baterky priamo zo zadu lahko dostupne aby bola lahka pripadna kontrola napatia multimetrom. Zvazoval som dat na predny panel ledky ktore by signalizovali nizke napatie baterky ale z dovodu uz tak plneho panelu som to tam nedal...

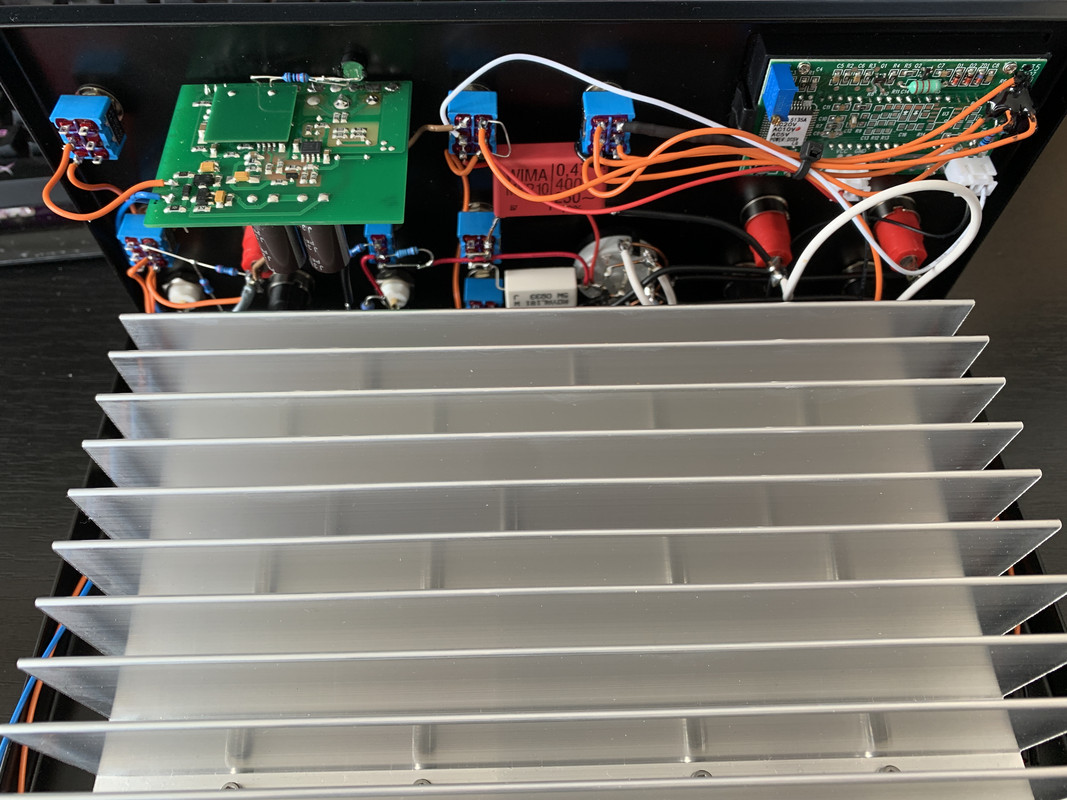

2) prepinatelna zataz pre velke vykony s rozsahom 2-4-8-16R s tym ze na 4R rozsahu mozem merat stereo so spolocnou zemou. Pre 4R odpory som pouzil seriovo zapojene nejake ebay 1R/100W odpory uz ich mam niekolko rokov a funguju super. Ziadna veda len trochu pasty a par srubiek. Chladic je nejaky stary zrecyklovany tiez si nepamatam, ma uz svoje roky ale tusim kupeny z nejakeho vypredaja... tuto cast som len zrecykloval z predoslej zataze ktoru som rozobral.
K dvom 4R odporom som potreboval dalsi 8R pre 16R rozsah. Kedze na 16R zatazi nepredpokladam nejake vyrazne vykony tak je tu 2x15R 50W odpor paralelne a s nimi do serie 0R47/5W. Aby som vedel merat stabilitu zosilnovacov je tu prepinac pre zapinanie komplexnej / kapacitnej zataze ktory je vytvoreny prostrednictvom folioveho kondenzatora 470nF/400V + 0R47/5W do serie ktory sa pripaja na vystup cez vypinac.
Tiez je tu vypinac pre zapinanie ventilatora keby som chcel nahodou merat nejako velmi dlho a potreboval chladit. Ventilator je lacny Arctic P12 zo suplika a pri 6V zerie len 50mA takze aj z 4xAA baterii vydrzi velmi dlho. Mozno tu casom dorobim DC konektor pre 5V adapter, uvidim.

V tejto sekcii je este pre meranie BNC vystup s delicom 1:1-10-100. Delic 1:100 znie ako overkill ale ak meram RMS digi skopom ma limitovany vstup a vtedy potrebujem pri vysokych vykonoch viac ako 1:10

3) dalsia sekcia je zataz pre meranie nizkych skresleni tvorena thick film odporom 8R2 v to220 puzdre. Je tu tiez BNC vystup s jednoduchym prepinatelnym delicom 1:1-2 s nizkou vystupnou impedanciou 2x200R.

4) vzdy ma otravovalo ze ak som chcel merat presne urovne musel som vytahovat a kablovat osciloskop, preto som tu chcel mat priamo zabudovany AC voltmeter a videl rovno kedy mam napr. 1W a pod. Na tento ucel som si kupil LED merak z ebayu. Bohuzial ale z krabicky vybraty nemeral velmi presne a mal dost velku odchylku od reality. Po par hodinach vrtania sa v nom som dosiahol dost dobru presnost aj pri 0,5-1V rms kedy mam odchylku okolo 10% a nad 1,5Vrms uz je odchylka len cca 2% co mi plne postacuje. Mozno sa s tymto dalej pohram ale je to trochu veda pretoze netusim akym sposobom ten mcu mera. Povodne tam bola len dioda 1n4007 a velky delic. Delic som upravil a pouzil BAT41 ale stale to nie je idealne, vid odchylka pri nizkych napatiach. Skusal som vyskladat aj graetz alebo nasobice ale potom to meralo dost nepresne, neviem preco. Na dps meraku je ale pozicia pre oz a nejake odpory okolo, mozno ked sa budem v dalekej buducnosti nudit tak prekreslim to zapojenie a zistim co to robi, ale nepredpokladam ze k tomu dojde pretoze to mera uspokojivo ako to je. Merak plni ucel na ktory tam je, viem kedy je na zatazi 1W alebo 10W alebo 100W... mam spravene aj meranie rozsahu kde sa len zmeni hodnota odporu v delici napatia pre merak + prepne sa bodka na displeji takze sa posunie desatina ciarka.

Ak by niekto nahodou mal zaujem o tuto krabicu, dal som rovno vyrobit 2ks lebo sa to tak viac oplati... tiez ked som kupoval meraky kupil som rovno 2 a aj samolepku takze mam jednu krabicu komplet navyse. Samozrejme bez prepinacov konektorov a serepeticiek. Len krabica(1100,-), samolepka(200,-) a merak(250,-) spolu teda 1500,-czk kto chcete piste pod prispevok... kto bude z prahy/okolia ma prednost do piatku 28.4. rad sa vyhnem posielaniu.

Myslim ze to je vsetko nizsie schema zapojenia zataze zhruba ako to zapojim, este stale nemam hotovo nebolo kedy...

Krabicka s/v/h: 27x12x25cm

Meracik:

Dalsie fotky:

PS pre vyplakavacov okolo krabic a volneho casu... ako sa to "neda" = tato krabica ^^ pre umelu zataz mi zabrala asi 15 minut kreslenia v autocade, 30minut v ilustratore na samolepku pre panel. A asi 3h vymyslania a sketchovania na papieriky co tam vlastne chcem + ako to zapojim. Ladenie meraku cca 2h vecerna pohoda pri filme... Zapajkovane to este sice nemam ale zase nepredpokladam viac ako 2h pajkovania v nedelu vecer pri filme...
