Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Tak samozřejmě, jen sem ti vysvětlil co tam ty kondíky dělaj.
#41 17. 10. 2022 19:01 (upravil Hordek 17. 10. 2022 19:04)
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Když se tu bavíte o tom, jaký vliv má ta která změna zapojení nebo součástek, je naprostý nesmysl mluvit o "vlivu na zvuk". Musíte to pečlivě proměřit před změnou a po změně a výsledky porovnat. Jinak se nic nedozvíte.
#43 19. 10. 2022 19:19 (upravil Hordek 19. 10. 2022 19:24)
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Jednoduchý sluchátkový zesilovač --- Varianta-2.
https://hordek.rajce.idnes.cz/Jednoduch … 1564752410
Vf filtr na vstupu sem nepoužil, neb za snížených hodnot rezistorů ZV se neustále objevovaly zákmity a nestabilita. Tak jak je to na schéma výše, je to v simulaci stabilní. Nějaké další komenty k této variantě?
PS:- na desce zatím pracuji, ale bude vycházet z té předchozí.
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
BCčka by ten konec asi neutáhly, co?
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Určitě ano, ale bude tam mnohem menší výkonová rezerva pro případ "divokých" impedancí u "noname" sluchátek.
Ale fajn, když na místo těch 3x3k9 dáš 1x8k2 bude na budících trandech v klidu cca.27mW a koncákama poteče 1,5mA, do 33R to dá cca. 0,8W při 2,1Vmax. na vstupu.
Dle schéma s těmi 3x3k9 je na budících trandech v klidu 171mW a koncákama teče 6,4mA, přičemž do 33R to dá cca. 2,4W při 3,6Vmax. na vstupu. Prostě pořádná rezeva.
#46 20. 10. 2022 0:31 (upravil Elox 20. 10. 2022 0:35)
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Až ty odpory 3k9 nahradíš zdroji proudu, konečně vynalezneš Sound Refiner Pavla Dudka.
Ta čtveřice tranzistorů se zove Diamond Transistor. To až budeš hledat další informace na netu.
Ohledně kmitání prostuduj na Slovanetu téma Dispre od PMA, tam je to zapojení také použité.
Plošňák musí být navržen dost pečlivě. Kompenzace ještě musíš poladit, v celkové NFB kondenzátor zmenšit, nebo vyhodit.
Těch 100pF přímo přes operák je taky moc. A kmitání toho diamantu nejlépe ukrotit malým kondenzátorem z bází první dvojice tranzistorů na zem.
PMA to natáhnul na napájení, pokud je dobře blokované, je to totéž.
A předělej to na neinvertující zapojení. Ten generátor šumu v podobě odporu 33k v neinvertujícím vstupu je dobrej fór.
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Dispre viz zde https://pmacura.cz/dispre2_cz.htm
#48 20. 10. 2022 15:20 (upravil Hordek 20. 10. 2022 21:05)
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Předně, toto mé počínání beru jen jako hraní si při dobré sklence a proč se o to s lidmi nepodělit. Navíc, cením si mnohých rad, které mne sem tam přivedou na další "zcestnou" myšlenku.
Editováno:- https://hordek.rajce.idnes.cz/Jednoduch … 1564877619
- https://hordek.rajce.idnes.cz/Jednoduch … 1564895155
#49 23. 10. 2022 11:04 (upravil Hordek 23. 10. 2022 11:27)
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Provedl sem změny vycházející z úprav některých parametrů v simulaci, jenž ovlivňují zobrazování obdélníkových průběhů signálu.
Schéma:- https://hordek.rajce.idnes.cz/Jednoduch … 1565204877
Deska se součástkami:- https://hordek.rajce.idnes.cz/Jednoduch … 1565211043
Rezistory z pinů 3 a 5 OZ jdoucí na zem, jsou nyní oba 7k5. Dočetl sem se na netu, že jejich hodnota by měla být rovna hodnotě paralerní kombinace hodnot rezistorů ZV a ta vychází na 7,674, takže nejbližší z výrobní řady je 7k5.
- reeb
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
#51 23. 10. 2022 11:43 (upravil rvx73 23. 10. 2022 11:45)
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Hordek, 470uF kondíky bych přesunuil co nejblíž kolektorům konců a ty 100n keramiky bych naopak dal co nejblíž napájecímu konektoru
- reeb
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
DPS je dost roztahana...ten diamond buffer je nachylny na kmitani
#53 23. 10. 2022 13:29 (upravil 23. 10. 2022 13:30)
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
rvx73 napsal:
Hordek, 470uF kondíky bych přesunuil co nejblíž kolektorům konců a ty 100n keramiky bych naopak dal co nejblíž napájecímu konektoru
Mohu přidat další elyty poblíž emitorových odporů a když budou i s těmi původními v provedení low-esr..............?
reeb napsal:
DPS je dost roztahana...ten diamond buffer je nachylny na kmitani
Trochu zmenšit to mohu, no.
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Hordek napsal:
rvx73 napsal:Hordek, 470uF kondíky bych přesunuil co nejblíž kolektorům konců a ty 100n keramiky bych naopak dal co nejblíž napájecímu konektoru
Mohu přidat další elyty poblíž emitorových odporů a když budou i s těmi původními v provedení low-esr..............?
reeb napsal:DPS je dost roztahana...ten diamond buffer je nachylny na kmitani
Trochu zmenšit to mohu, no.
Nejde o to zmenšit celkové rozměry desky, ale zkrátit signálové cesty.
Pokud jde o elyty, ty mají být co nejblíž součástkám, které krměji
Taky ta zem by ještě chtěla poladit, takhle jak to máš to sice není úplně špatně, ale může to být ještě lepší
Určitou inspiraci můžeš načerpat třeba zde:
https://www.diyaudio.com/community/thre … gn.376909/
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
No jo, ta deska je ale dvoustranka a tomu sem se chtěl vyhnout, nemám je rád.
#56 23. 10. 2022 16:11 (upravil reeb 23. 10. 2022 16:11)
- reeb
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Cinan vyrobi levne..

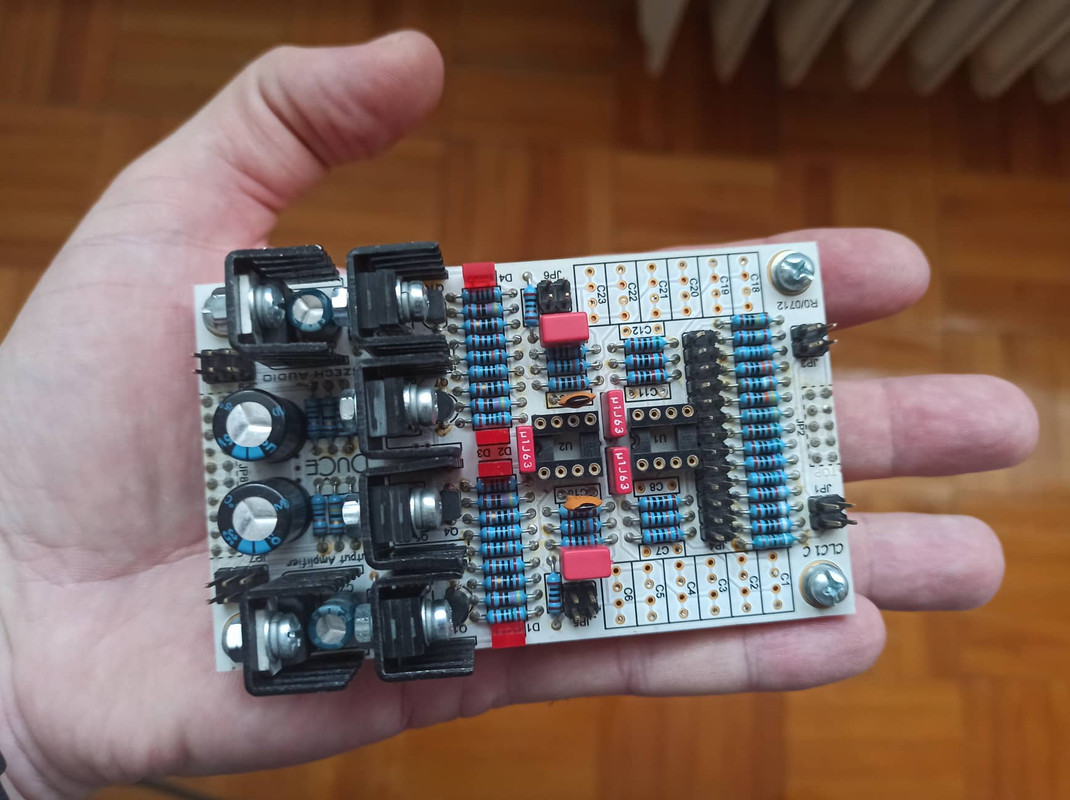

Vystupni DPS CLC, 2 kanaly vcetne 7815/7915 100x60mm
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Pěkné, ale nemá tam potenciometr.
Tak sem to trochu zmenšil, rozměr desky je 80x84mm.
https://hordek.rajce.idnes.cz/Jednoduch … 1565260983
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Já naopak už bych na jednostrance nic nedělal. Od té doby co se u Číňan nechá levně vyroit dvoustranka s prokovama, nepájivou maskou a se servisním potiskem nechci nic jiného
- Hordek
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
A vlastně to ani neumim, ty dvoustranky. Hold každý máme své limity.
- rvx73
- člen | offline
Re: Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci
Není to tak složitý - kicad nebo easyeda jsou zdarma, stačí se podívat na 2-3 videa na YT a vyzkoušet, prototypová deska třeba od jlcpcb je v podstatě jen za cenu dopravy. Uvidíš že nebudeš litovat
