#21 Odpověď zaslal 4mike 26. 7. 2023 11:26

4mike
člen | offline

Reg.: 5. 2. 2022
Přísp.: 104

Re: Unibox 5 - malé uni dvoupásmovky

když si u tlumivek zamázneš vinutí epoxidem, můžeš pak bez obav z manipulace přečnívající kostřičky třeba ostříhat
pár malých 220uH bych měl mít někde v šupleti, pokud chceš

#22 Odpověď zaslal miran50 30. 7. 2023 18:14 (upravil miran50 30. 7. 2023 18:36)

miran50
člen | offline

Reg.: 9. 7. 2018
Přísp.: 67

Re: Unibox 5 - malé uni dvoupásmovky

Mám verzi 5B1 se třemi cívkami - 1,8mH, 1mH, 0,22mH
Velké cívky jsem umístil tak, aby nehrozila kolize s reprem. Jsou dostatečně daleko od sebe, takže by se ovlivňovat neměli.
Malá cívka by chtěla o 90 stupňů pootočit, ale dám tomu čas a zatím se v tom vrtat nebudu.
Asi bych musel výhybky postavit celé znovu, protože antonio zapojení vyladil tak, že SPL je o 8dB výše než moje verze...

#23 Odpověď zaslal rvx73 30. 7. 2023 19:26 (upravil rvx73 30. 7. 2023 19:28)

rvx73
člen | offline

Český Brod
Reg.: 2. 6. 2014
Přísp.: 2,635

Re: Unibox 5 - malé uni dvoupásmovky

Tenhle projek se mi začíná líbit, říkám si, že bych ho použil jako svoje první home made bedny.
Bohužel ale nemám potřebné vybavení (a ani vhodné prostory) na výrobu dřevěných prvků, budu to muset zadat nějakému truhlářovi.

Jsou tam nějaké záludnosti při stavbě?

#24 Odpověď zaslal miran50 30. 7. 2023 20:30

miran50
člen | offline

Reg.: 9. 7. 2018
Přísp.: 67

Re: Unibox 5 - malé uni dvoupásmovky

Stavba je celkem v pohodě, nejhorší je jistě povrchovka.
Pokud použiješ nátrubek Monacor BR-45TR budeš ho muset uříznout a po zalepení do zadní stěny (epoxid) frézkou zakulatit vývod.

#25 Odpověď zaslal antonio 30. 7. 2023 20:51

antonio
admin | offline

Brno
Reg.: 14. 4. 2007
Přísp.: 5,818

Re: Unibox 5 - malé uni dvoupásmovky

miran50, žádných 8 dB, je to aktualizace s novými daty s nekalibrovanou SPL. Proti starší verzi s hodnotami cívek, které máš, se to neliší zas tak moc.

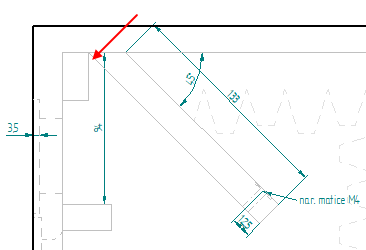

Měřil jsi impedanci? Řezání toho Monacoru jsem nepředpokládal, je trochu delší, ale s jiným zakončením uvnitř a průřez je podobný, takže nečekám výraznou změnu. Oproti výkresu by bylo potřeba ho posunout o cca 1 cm výš.

Amplion | aparát | měření | klippel | bazar

#26 Odpověď zaslal miran50 30. 7. 2023 22:10

miran50
člen | offline

Reg.: 9. 7. 2018
Přísp.: 67

Re: Unibox 5 - malé uni dvoupásmovky

ten Monacor je dlouhý a čouhal by dost ven.
Vybavení na měření nemám a tak by to správné použití chtělo prověřit.

#27 Odpověď zaslal 4mike 31. 7. 2023 9:55 (upravil 31. 7. 2023 10:25)

4mike
člen | offline

Reg.: 5. 2. 2022
Přísp.: 104

Re: Unibox 5 - malé uni dvoupásmovky

na BR45 si nejprve zkus, jestli ten plast epoxy vůbec lepí

rvx73 napsal:

...Jsou tam nějaké záludnosti při stavbě?

Otvory pro měniče jsou velmi malé, tak přemýšlej dva kroky dopředu, abys ty výhybky měl jak dostat dovnitř a jak je tam uchytit
viz mý rajče

#28 Odpověď zaslal antonio 1. 9. 2024 20:16

antonio
admin | offline

Brno
Reg.: 14. 4. 2007
Přísp.: 5,818

Re: Unibox 5 - malé uni dvoupásmovky

Dayton Audio Reference RS150P-8A
Qms=2,21; Qes=0,52; Qts=0,421; fs=54,7 Hz; Mms=7,1 g; Cms=1,192 mm/N; Rms=1,1 kg/s
Dd=100 mm; Sd=78,54 cm^2; Vas=10,44 l; Re=6,05 Ohm; Bl=5,33 N/A; Rme=4,69 kg/s
SPL=87,05 dB/W/m; USPL=88,27 dB/2,83V/m; Hc=14 mm; Hg=6 mm; Xmax=4 mm; Pe=40 W; Le=0,22 mH

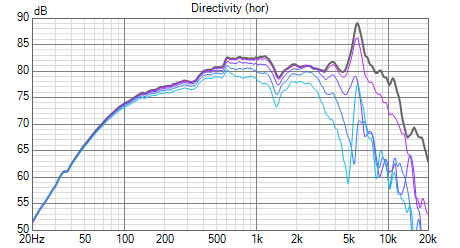

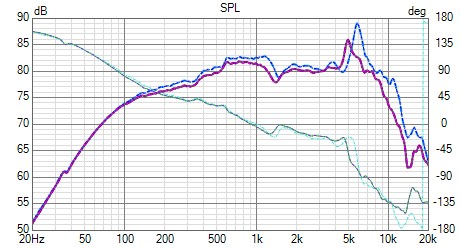

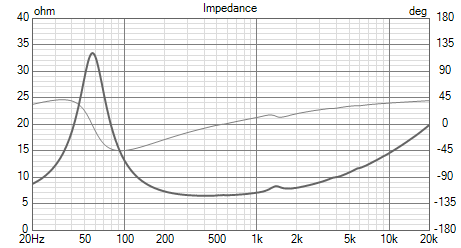

Porovnání staršího nedostupného RS150P-8 (se kterým jsem kombinace ladil, TS parametry zde) a současně prodávaného RS150P-8A s černým phase-plugem. Hlavní změna je v lakování zadní strany membrány, což má za následek vyšší Mms, nižší citlivost a vliv na rezonance.
