Meranie zosilňovača pomocou PC zvukovky a zemná slučka

notebook na baterke je super, tiez je este viac super mat externu zvukovku ktora je napajana z tej baterky

Ja osobne som s tymto velmi dlho bojoval a vyriesil som to tak ze mam Juliu v desktope a merany zosilnovac napajam externym baterkovo napajanym generatorom. Mam nejaky super ultra perfekt low thd signal gen co ma -160dB THD. Je to nejaky vymazleny generator od nejakeho Viktora z DIYaudio, mam to v malej krabicke a napajam to 5x 9V baterkou. Myslim ze to podobne tusim robi aj Laco?

vola sa vicnic, napis mu PM, da sa platit paypalom a posle ti to z litvy cca 50 eur to stalo

https://www.diyaudio.com/forums/members/vicnic.html

Dakujem este raz za typ. Kupene, zaplatene paypalom. Este musim 9V baterky nakupit

PMA mam konecne USB zvukovku so symetrickymi vstupmi aj vystupmi, takze mozem merat aj cez baterku, a ako chcem. Velmi ma zaujal Vas meraci postup nakresleny blokovou schemou vyssie a tak som to vyskusal s (asi?) dobrymi vysledkami. Mam ale zopar otazok:

1) meram len cez artu, v rew som strateny a neviem to nastavit. Doteraz som meral tak ze som nic nenastavoval a vstup nareguloval aby som sa dostal niekde do okolia -3-9dB kde ma zvukovka najnizsie skreslenie. Sice potom mam nadherne sumove dno napr. -150dB lenze tento udaj nie je kablibrovany a tym padom sa jedna asi o blbost?

2) skusal som skalibrovat vstup zvukovky v Arte aby ukazoval realnu hodnotu dBV podla nameraneho napatia na vstupe podla nasledovneho kalkulatoru: http://www.sengpielaudio.com/calculator-db-volt.htm tym padom mozem toto povazovat za relevantne vysledky?

Potom som pri merani svojho mostikoveho zosilnovaca s autotrafami nameral nasledovne grafy:
(schvalne som experimentoval s mostikom pretoze ten je najvacsi problem rozumne zmerat)

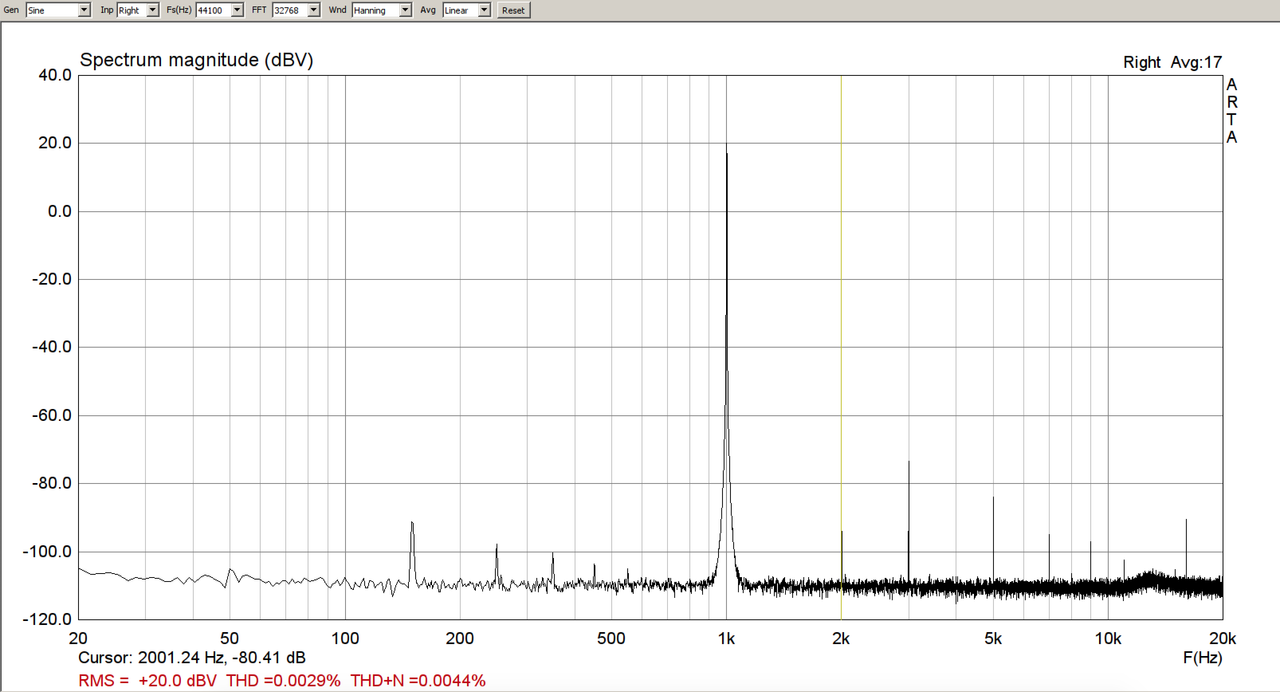

Sym vystup zvukovky napojeny na sym vstup zosilnovaca vratane zeme. Vystup zosilnovaca cca 21W do 4R7 a z toho priamo ± na symetricky vstup zvukovej karty, bez zeme, ktora ma max. vstupny signal 22dB, takze som vystup nareguloval pre 10VRMS cca 20dbV:

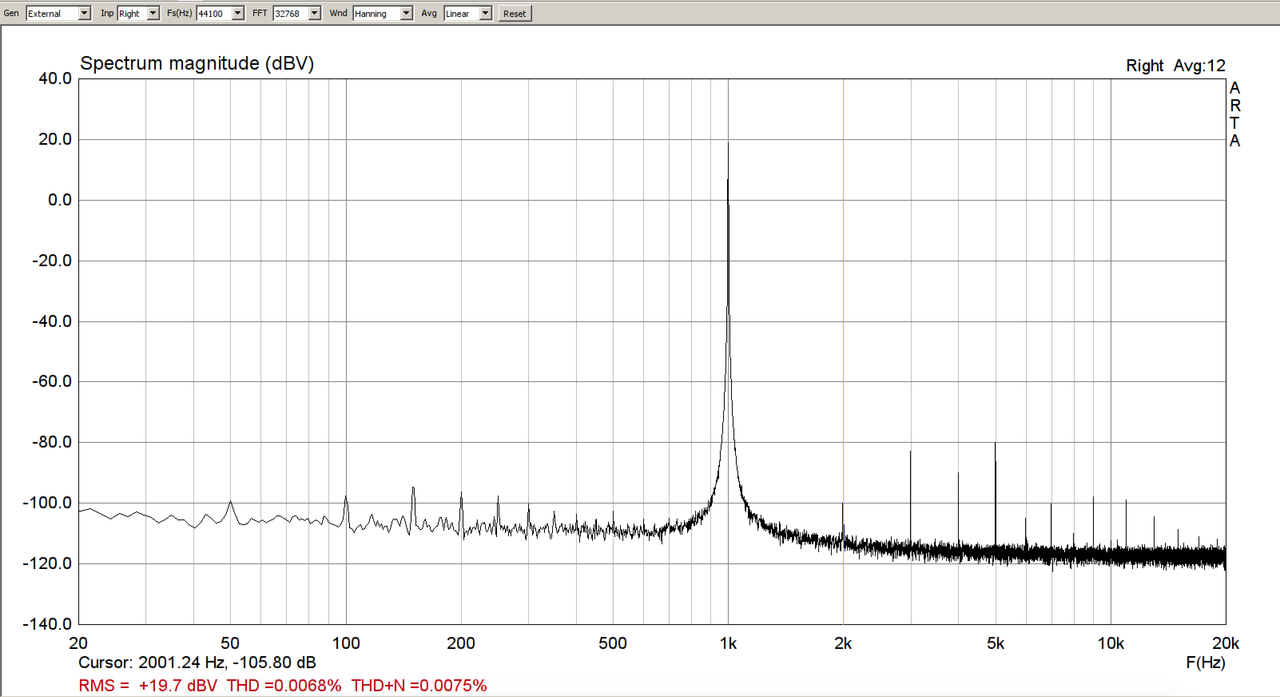

Chcel som porovnat aj nesym meranie s externym generatorom na baterky. Graf nizsie:

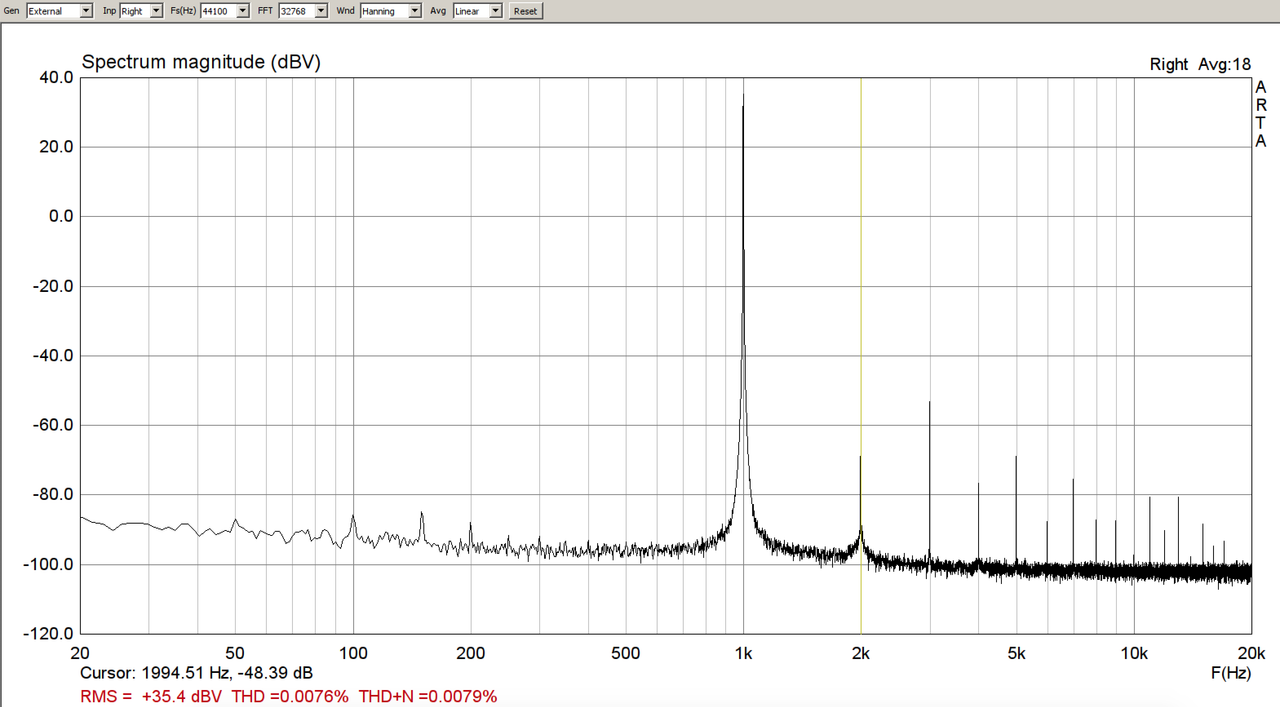

Kedze pre nesym meranie mam aj umelu zataz s regulovatelnym delicom chcel som pomerat vyssi vykon, tak som nareguloval vystup pre 60VRMS@8R a nakablibroval vstup podla pouziteho delica pre dBV stupnicu:

- U vsetkych grafov mam sumove dno v okoli -100dB (nie snr) lenze ak mam nosny signal na +35,5dB tak sumove dno je tym padom 135dB od signalu. Ako to je potom so odstupom od sumu, je teda SNR pocitane voci 0dB alebo voci tym 35dB?

- je namerany udaj THD v Arte relevantny? alebo je THD merane len voci 0dB? 2. harmonicku mam na -90dB, lenze nosny signal ma +35,5dB, tj rozdiel je 125dB takze by to malo byt zhruba v okoli 0.0001% lenze ono to pocita akoby z tych 90dB tj. 0.003% hodnoty podla kalkulatoru tu:

http://www.sengpielaudio.com/calculator-thd.htm

EDIT: aha signal neni na -90dB mam zle kliknuty kurzor a je to vyssie asi okolo -55dB takze to potom sedi na tych -90dB THD, idem este raz premerat...

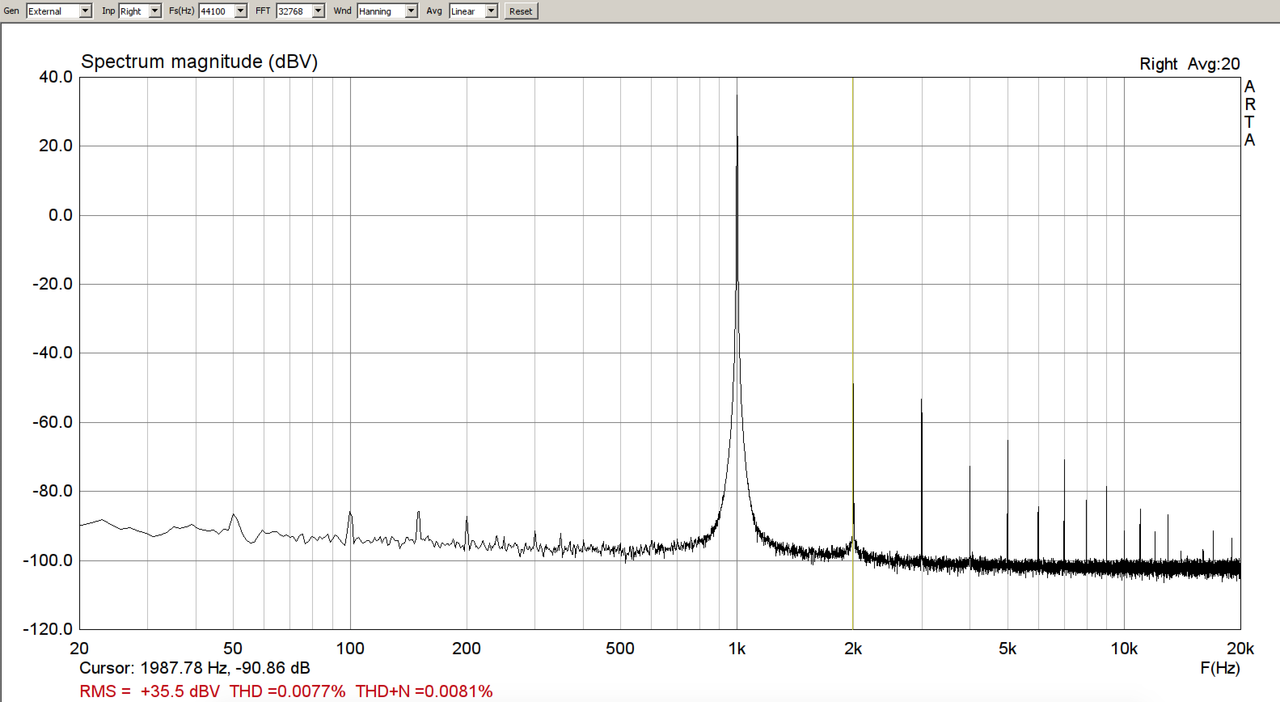

PMA dik, opraveny posledy graf s 2.harmonickou:

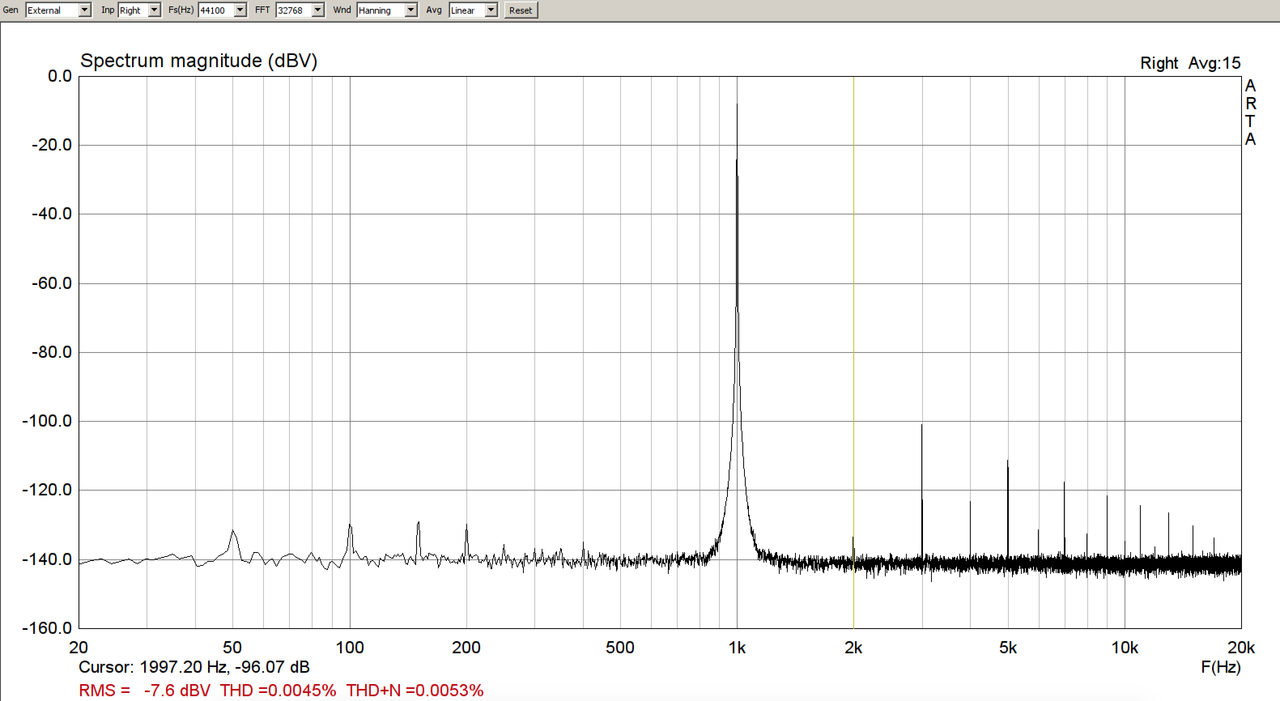

Tu je podobny graf ale s nekalibrovanou zvukovkou voci dBV, sumove dno zvukovky...

vyzera to tak ze meranie cez symetriku ma lepsi odstup aj namerane hodnoty. Takze asi spravim novy meraci pripravok pre tento druh merani. Mam ale otazku ako spravit symetricky delic? samostatne delit kladnu a samostatne zapornu vetvu, alebo nejak plavajuco voci sebe aby to bolo bez zeme alebo ako? nebude ma potom klamat cmrr?

dik za obrazok laco, no ak tam nepichnem kabel mam odstup -160dB (nekalibrovany), loopback mam 0.0002%... takze zle to nie je, ale ak hoci len napojim kabel niekam mimo hned to ide hore... musim sa s tym viac pohrat asi nieco robim zle

doteraz som fungoval s juliou ale stary komp z pci uz neide ako by som si predstavoval tak skusam nieco cez usb

laco 100k vstupne odpory na delici - nebude to mat velky sum?

edit: ako je to s dBV vs napatie vs symetrika? ak 0dBV je 1VRMS tak v pripade symetrickeho signalu mam brat 2x0,5V alebo 2x1V ?

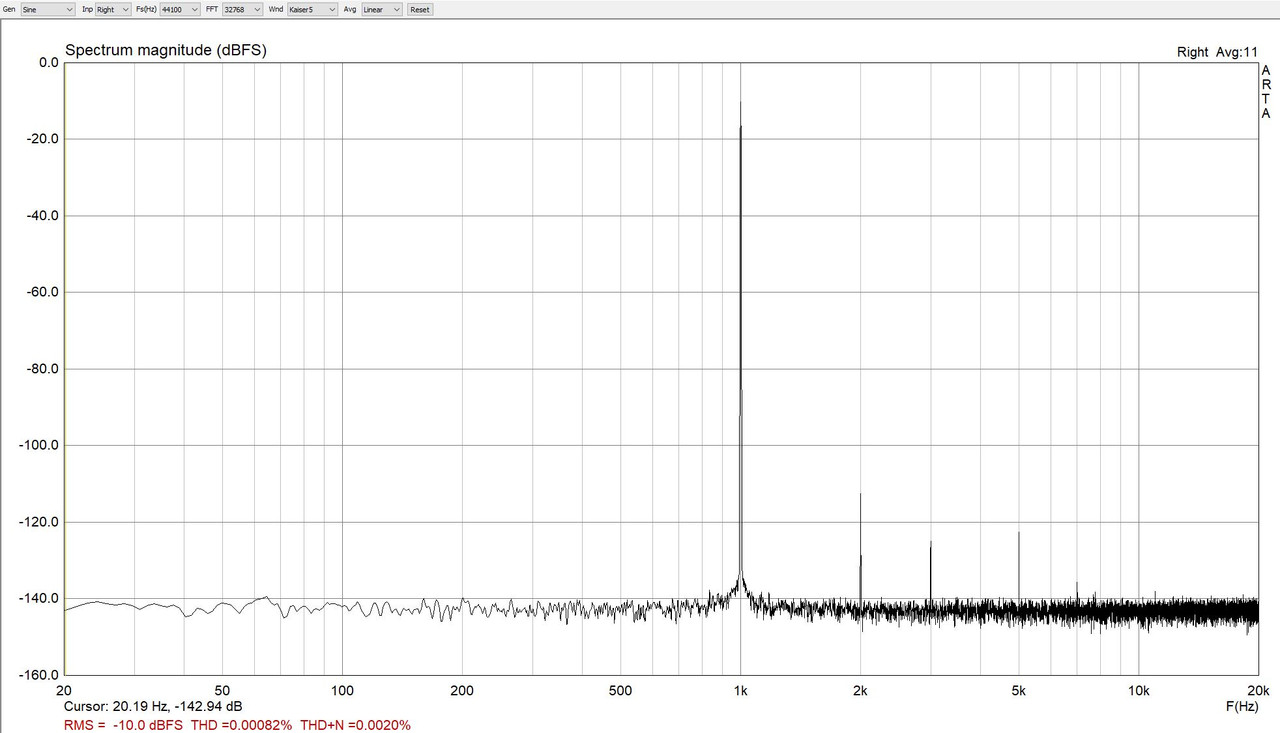

xfihd sa pokazila tak som si kupil Focusrite solo 3rd gen, tu je meranie loopbacku dBFS:

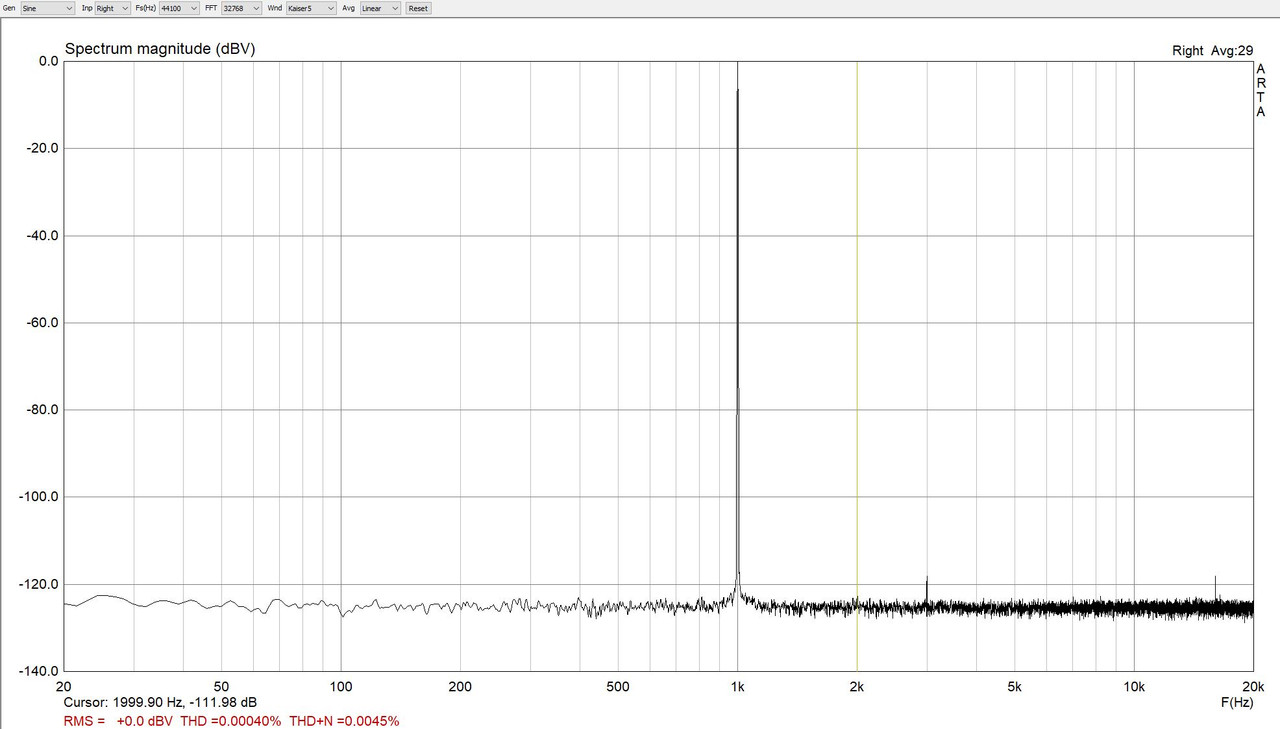

tu je kalibrovane na dBV:

este musim skusit viac nastaveni kedze to ma regulovatelny vstup da sa s tym robit vselico...

menil som operaky za nejake rychle a pridaval filtraciu a myslim ze som nejak ublizil tomu menicu co robi symetricke napajanie pre oz... ako funguje to ale zle cele pektrum je na nf smerom hore akoby a aj ked som tam vratil povodne oz tak to nemera dobre.

ak chces poslem ti ju for free a mozes sa hrat
