E1DA Cosmos ADC - špičkový převodník pro měření

[Elox]

Tak jestli nekecá, byl by to ideální zdroj signálu pro měření. Kam se hrabe D10s. Zase ten debilní konektor 2,5mm, ale čert to vem...
https://e1dashz.wixsite.com/index/9038s
.
====================================================================================
.

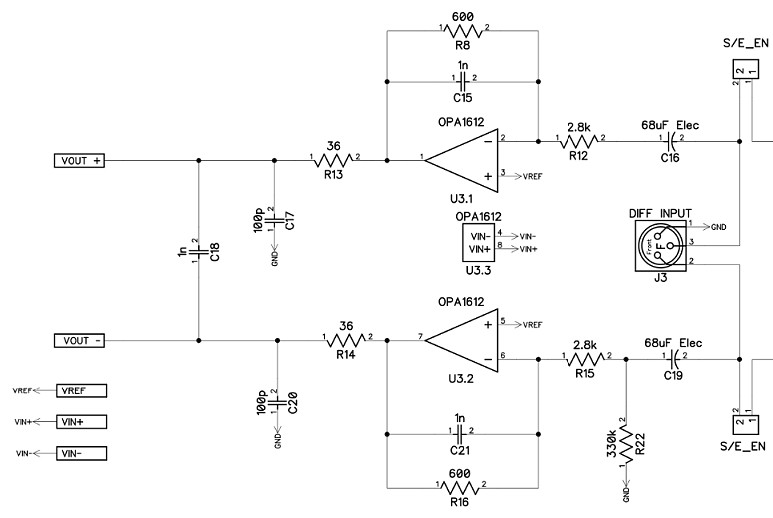

Asi už nemá smysl se k tomu vracet, nic s tím nenaděláme, ale pořád jsem nepochopil, proč u kosmíka nepoužil zapojení doporučené výrobcem z datasheetu ? Vstupní impedance 2k8 by byla o něčem jiném, proč tam cpal tu komplikaci s FDA ?
.

[laco]

9038s Output: balanced output 2.5mm jack A&K pinout
Don't try unbalanced adapters! You can kill the DAC.

[Elox]

9038s Output: balanced output 2.5mm jack A&K pinout
Don't try unbalanced adapters! You can kill the DAC.

.
No to bude asi tím, že z toho chce krmit sluchátka s výstupním odporem 12 Ohm. Když by se daly na výstup omezovací odpory, nebo nejlépe celý převodník na nesymetrický výstup, tak by to snad šlo ?

[eeMGee]

Problem je, kde pripojit GND ku tomu balanced vystupu - jedine na usb kostru ako tu:
https://blogger.googleusercontent.com/im...ectors.jpg

Viacej na:
http://archimago.blogspot.com/2024/03/ea...s-usb.html

[laco]

zapojenie #801 nefunguje dobre pre nesym vstup. ked IN- uzemnis, vystupny signal opampov je nesymetricky (rozne amplitudy) a jeden ide do clipu pri napajani +-7V

zapojenie nizsie taky problem nema

[Elox]

zapojenie #801 nefunguje dobre pre nesym vstup. ked IN- uzemnis, vystupny signal opampov je nesymetricky (rozne amplitudy) a jeden ide do clipu pri napajani +-7V

druhe zapojenie taky problem nema

Dík za vysvětlení, to je docela pádný důvod. Asi by to fakt chtělo specializovaný A/D určený na měření, kde by všechno bylo bez kompromisů.

[PMA]

Podle mě je Cosmos ADC pro měření výkonových zesilovačů OK. Za sebe vidím největší požadavek na vstupní autoranger i autoranger pro DAC. Chci měřit i THD+N v závislosti na výkonu a nebýt omezený šumem DAC i ADC. Je to problém z obou konců měření. Měření na 1 kmitočtu a 1 amplitudě mě po pravdě nezajímá.

[eeMGee]

Podle mě je Cosmos ADC pro měření výkonových zesilovačů OK. Za sebe vidím největší požadavek na vstupní autoranger i autoranger pro DAC. Chci měřit i THD+N v závislosti na výkonu a nebýt omezený šumem DAC i ADC. Je to problém z obou konců měření. Měření na 1 kmitočtu a 1 amplitudě mě po pravdě nezajímá.

Nato ma Ivan (IVX) uz davno riesenie v podobe Scaler-u:
https://e1dashz.wixsite.com/index/cosmos-scaler

Da sa pouzit pred ADC aj za DAC...

Staci si ho kupit za cca 130 USD.

[laco]

scaler ma vstup max 20/10Vrms bal/unbal (3.5mm jack, fuj) a nastavitelny gain od 0 do +26dB ( minus dB nema). pri merani nad 10Vrms potrebujes externy delic pred scaler

napr ked chcem merat od 1W/4R do 200W/4R treba pouzit delic 1:11, target level nastavit na 2.7Vrms ako aj citlivost ADC na 2.7Vrms

[eeMGee]

scaler ma vstup max 20/10Vrms bal/unbal (3.5mm jack, fuj) a nastavitelny gain od 0 do +26dB ( minus dB nema). pri merani nad 10Vrms potrebujes externy delic pred scaler

napr ked chcem merat od 1W/4R do 200W/4R treba pouzit delic 1:10, target level nastavit na 2.7Vrms ako aj citlivost ADC na 2.7Vrms

...a v com je problem? Ak chcem merat do 10 V (napr DAC alebo preamp) pouzijem iba Scaler, ak chcem merat viac ako 10 V predradim delic (napr. 1:10) pred Scaler a mozem merat do 100 V (potrebuje niekto viac?) - fantazii sa medze nekladu :-)

P.S.: Scaler pridava velmi malo sumu - prodla odhadov na nizsie uvedenom linku ma o 20 dB menej (pri zosilneni 0 dB) ako samotny Cosmos ADC:
http://archimago.blogspot.com/2022/11/ea...otype.html

[laco]

Mne sa to nepaci, dalsie aktivne prvky v ceste signalu.Cosmos sa da krmit aj pasivnym delicom, mam to, 50R vystupna impedancia. Planujem novu symetricku verziu s relatkami. Manualne prepinanie pre 1,5,10,25,50,100,200,300W/4R

[eeMGee]

Mne sa to nepaci, dalsie aktivne prvky v ceste signalu.Cosmos sa da krmit aj pasivnym delicom, mam to, 50R vystupna impedancia. Planujem novu symetricku verziu s relatkami. Manualne prepinanie pre 1,5,10,25,50,100,200,300W/4R

Ok, ale rec bola o autoranger-i... :-)

Pasivne to samozrejme ide aj po 1dB, ak niekto chce - bohuzial, to ma ten Cosmos ADC cez tie microdip prepinace urobene velmi nestastne (mne v lavom kanali uz nespinaju spolahlivo, preto mam natvrdo tych 10 V + Scaler) .

[laco]

Autoranger pre poweramp ma fungovat podobne ako ten manualny pasivny, ako attenuator.

[Elox]

Neříkal bych tomu autoranger, to už bychom z toho opravdu dělali AP. Ale nějaký ručně přepínaný vstupní (a vlastně i výstupní) dělič je nezbytný.

[laco]

existuje taky box len uz je nedostupny
https://www.linearaudio.net/la-autoranger
https://audioxpress.com/article/fresh-fr...-interface

[Wili]

ja chapem ze auto-ranger je super ak chces mat stale dostupny maximalny rozsah nosneho signalu od sumu, ale akonahle sa to prepne nemas kalibraciu a nenameras v dbV ale len v imaginarnom dbfs... nie?

[laco]

pre meranie thd, thd+n nepotrebujes dBV

pre mna stepped level merania su nanic, ked clovek nema autoranger na vstupe a na vystupe tak je to na prd. ja som zaviedol THDvF merania s fixnymi urovnami, to sa da pekne vyladit

[Wili]

Ano ale aj tak ak chcem vediet za akych to je podmienok musim potom extra zmerat ake tam volo napatie aby som vedel aky je vykon/rozkmit atd…

Inak automaticky autoranger by slo urobit velmi jednoducho “analogovo” cez lm3915/6

[laco]

staci zmerat jednu uroven, ostatne uz vies vypocitat

[Elox]

Jo, super, ale to už je zase další složitá strojovna. Teda za mně, nevylučuju že by to někdo využil, ale muselo by se to nějak propojit s měřicím softem, aby to bylo zcela automatické, moc si to neumím představit.
