Accuphase DIY z Aliexpresu

[Wili]

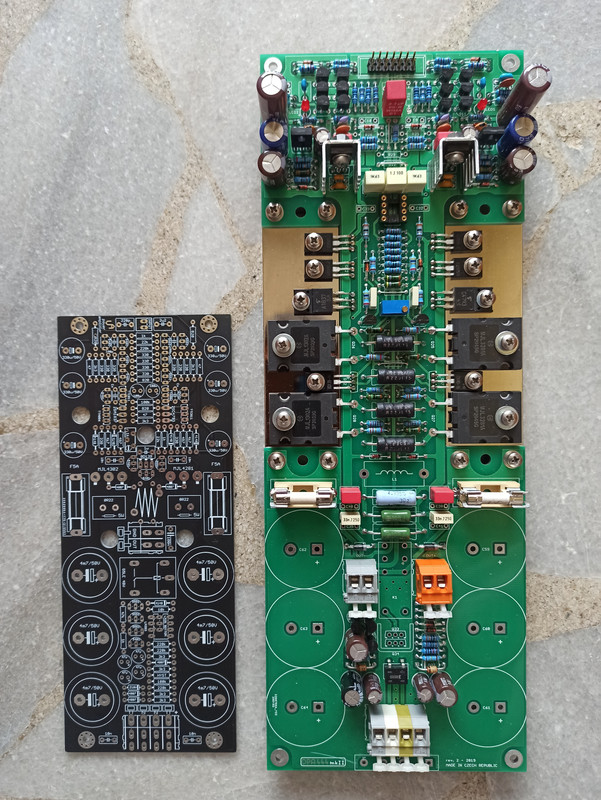

Priateľka: To je ká-tristo?
Ja: Je.
Priateľka: To malé vedľa je ká-tristíčko?
Ja: Je.


Výkon fakt len 60W/4R. Trafko 120VA 2x21V. Mám v bazári na predaj
Uvažujem použiť použitý chladič a platnička by mala prekryť pôvodné otvory na ňom. Plocháč 100x8. prípadne sa to prehodí, upraví vymení
V porovnaní s výrobou platne na K300 je to oddychovka

Elyty v zdroji sú len dočasné, budú väčšie, ale zrejme by stačili aj tieto, plánujem ká-tristíčko na filmy k telke
Osadenie 2SA1943/2SC5200 a KSA2690/KSC1220, zaťial aj skratuvzdorné
Zospodu na elyty odporúčam vybíjací odpor, aj keď len 10-22k a pod.
Pri skúške ochrán na rozrobenom zosíku ostali elyty nabité, rovnako aj po výmene odporov na miesto poistiek, sa úplne nevybili, potom to iskrí.
Tiež mi chýba nejaká Led na doske, je fajn keď to indikuje zapnutie aj pri oživovaní a tak.
Možno stojí za úvahu doplniť pred objednaním novej sady dosiek
Aj tie "blbé" smd som dal trafopájkou celkom pekne.
Ká-tristíčko zatial takto

parada nj vykon je nizky, to je ucel - moze to byt zapnute u kompu cely den a malo to topi, fakt staci maly chladic. Skusal si aj nejake merania? tie KSA vyzeraju byt celkom silne na to126 ale mozno niesu pomalsie ako BDcka? s toshibami na konci som to neskusal len s njw, ake si dal keramiky do vasu?

inak vybijaci odpor na elyty... mas dobre nastaveny kludovy prud? ak vypnem zosilnovac, mne sa elyty skoro cele vybiju za par sekund do napajania konca. To iste ochrany sa okamzite odopnu, teda za predpokladu ze tam mas normalne malicky kondenzator (on tam je naschval nizka hodnota )

[František]

BD robí kde kdo a ft sa často ani neuvádza, okrem toho sú 1220/2690 podstatne lineárnejšie.
Inak 1220/2690 ako 175/155MHz budiče? No hod to psum
BD som nimi vo všeobecnosti nahradil už dávno.

VAS má 8p2 NPO keramiky.

S tými elytmi si ma nepochopil. Nepíšem o prevádzke, ale o oživovaní a prípadných opravách. Vybíjací odpor by stačil aj paralelne k poistke, aby nenavýšil zbytočne spotrebu
Ale to je len taký postreh. U Laca je to dobrým zvykom rovnako test points na doske.

a hej...ten malý kondik na ktorý si sa už pýtal skrýva v sebe tisícky mikrofatad

[František]

Začal som osádzať aj druhý kanál
Inak s tými vybíjacími odpormi, s LED, ani s ničím som to určite nemyslel ako kritiku.
Skôr ako postrehy...či už niečo do novej várky dosiek zohladníš či nie, je na tebe
Doska aj zosik, ako taký sa mi práveže páčia
Určite odporúčam, veľmi dobrá voľba v danom výkone ľahko dostupná doska aj osadenie.

[reeb]

Kdyz uz se tu pomeruji DPS

[Elox]

Lidi, v tomto vlákně a některých dalších vláknech, se objevilo několik zesilovačů, které jsou tak či onak odvozené od topologie DPA / Dudek / Borbely...

Na jiných fórech jsem se v minulých dobách setkal s kritikou tohoto zapojení, že prý se "přetahují" horní a dolní polovina, míněno při pohledu na zapojení, tedy část se vstupní dvojicí NPN oproti dvojici PNP.

Mám svůj názor, ale nechci vás ovlivňovat, chci se zeptat. Setkal se někdo z vás při vývoji, oživování nebo nastavování zesilovače této topologie s čímkoliv, co by nasvědčovalo tomu, že se děje nějaké "přetahování" zmíněných symetrických polovin ?

[kaed]

Ony se ty symetrický polovny musí přetahovat z principu, jinak by to nefungovalo...

[mechanik]

Ako v každom symetrickom koncáku nie? Ale samozrejme ide postaviť nesymetrický, teda vstup a rozkmit.

[kaed]

klidně celej konec nesymetrickej, jako první pokus jsem kdysi v mladších třetihorách složil nějakej "A class high end" tuším z GC508 a KU601 + výkonovýho odporu , germaniovej koncák jsem tehdy nesehnal... Ale to je otřesně offtopic...

[Elox]

Ony se ty symetrický poloviny musí přetahovat z principu, jinak by to nefungovalo...

Já jsem tušil, že to nedokážu přesně popsat. Přetahování, které je úměrné vstupnímu signálu je samozřejmě v pořádku, v tom spočívá podstata toho symetrického zapojení. Měl jsem na mysli situaci, kdy v jedné polovině dojde k nějakému posunu, který nesouvisí bezprostředně s přenášeným signálem a díky zpětné vazbě je kompenzován druhou polovinou, takže navenek to vypadá, že je všechno O.K. ale uvnitř struktury se dějou nějaké nekalosti.

[kaed]

Jasně, to se jmenuje příčný proud. To je u koncových tranzistorů běžná věc na vysokých kmitočtech ten příčný proud roste, protože tranzistory se zavítrají pomalej, než by bylo potřeba a proti tomu se otvírá druhá polarita konce. Celosymetrickej předek s tím problém nemá, protože je napájenej zdroji proudu, takže příčný proudy se z principu nemění (mění, v závislosti na kmitočtu, ale to už jsme na hodně tenkým ledě ohledně rychlosti proudových zdrojů...)

[František]

Dá sa s istotou určiť date code? Bude to 2019, alebo to môže byť ešte 2009?
https://eu.mouser.com/datasheet/2/308/1/...310266.pdf

[rvx73]

spíš bude použitej jinej kód - protože podle toho datasheetu to většinou bývá třeba "B 166", "B 033" nebo něco podobnýho

[František]

Pozeral som aj iné "data shity" našiel som ešte jedno značenie, ale ani s tým to nekorešponduje, v ďalších ani nebol diagram..
Sú to Fairchild, z ecomu.
Čakal by som, že ten rok niekto vysype z rukávu
V 2009 bolo už rozšírené značenie laserom?

[rvx73]

to nevypadá na laser, proč by ty číslice byly segmentovaný?

[František]

No som sklamaný
Čakal som, že niekto dá jednoznačný verdikt ohľadom roku výroby možno aj s malým vysvetlením prečo.
rvx73 - popis je laserom.

[reeb]

Jakou maji betu?

[dawsoo]

spíš mi uniká Franto k čemu ti je nějakej kód výroby na tranzistorech za korunu,když podstatný je něco jinýho ... u bc asi šum,beta,závěrný napětí tohle je tak levná výroba, že pajcovat se to nikomu moc nevyplatí protože lacinějších čipů co by tam číňan lisoval už moc není Jinak kódy výroby najdeš na webu Fairchildu pokud to není příémo v datašitu a pokud to nesedí tak to není fairchild ale něco co se jen tak tváří

jak na to měřit šumáka je vcelku jednoduše třeba tady
http://www.dicks-website.eu/low_noise_am...part1.html

podobnej potisk je k vidění často vypadá spíš jak onsemi
https://www.amazon.com/50PCS-BC550C-BC56...B07P9GVG1H
https://shopee.co.id/BC550-BC550C-BC550C...4846506183

já mam fairchildy koupený cca 2010 a ty vypadaly spíš takto:
https://www.bukalapak.com/p/elektronik/k...c-bc-550-c

[František]

Chalani len tak pre zaujímavosť som zvedavý na date kod
...či sú to 12 ročné ležiaky, alebo relatívne nové kusy to je všetko.
Asi by bolo jednoduchšie vypýtať si bližšie info z ecomu, ale iste by tvrdili že 2019
Zosilnenie na dvoch vyskúšaných kusoch 585 a 580 v bežnom DMM.

[rvx73]

Františku, je to jak víno - čím starší tím lepší.
Starší tranzistory už maji elektrony v mřížce pořádně usazené, takže pak míň šumí

[František]

Je pravda, že vyzerajú skôr ako onsemi....čo je fajn, pri aktuálnej nedostupnosti...škoda, že nemajú aj 560tky.
