Jednoduchý zesilovač třídy B - danhard - 10. 11. 2021

Na měření dc přenosu je zapotřebí nahradit všechny kondy (vazební a bootstrapy) zdroji napětí s hodnotou, kolik tam v klidu je.

Jednoduchý zesilovač třídy B - rvx73 - 10. 11. 2021

OK, to už jsem si všiml, že děláš

Jednoduchý zesilovač třídy B - laco - 13. 11. 2021

bezdak je zivy (zatial iba dc kontrola). docasne som pridal 0.22R do kolektoroveho obvodu NJW0281
celkovy odber 37mA, z toho koncaky 4.5mA (1mv cez 0.22R)

Jednoduchý zesilovač třídy B - rvx73 - 13. 11. 2021

dobré ... jsem zvědav co naměříš

Jednoduchý zesilovač třídy B - laco - 14. 11. 2021

prve dojmy su dobre. kludovy prud drzi vzorovo. bez zataze a do kompenzovanej zataze (indukcny odpor 4R + zobel) sa chova vyborne. obdlznik tiez paradny. limitaciu som velmi neskumal, do nekomp zataze mam nejake oscilacie na pos polvlne nad 20Vpp/4R. nameral som 50Vpp/4R (este mam tam ten 0.22 odpor), vecer pokracujem.

Jednoduchý zesilovač třídy B - rvx73 - 14. 11. 2021

Deska se Ti opět povedla, máš to tam hezky srovnané. Deska a úhelník mají jaké rozměry?

Jednoduchý zesilovač třídy B - danhard - 14. 11. 2021

rvx73 napsal:Deska se Ti opět povedla, máš to tam hezky srovnané.

Když to je zrovna to, co nehraje pro konečné vlastnosti moc velkou roli :-)

Jednoduchý zesilovač třídy B - rvx73 - 14. 11. 2021

to je pravda, ale každej nemá nervy hledat závadu v tomhle:

http://hephaestusaudio.com/media/2009/05/bob-pease-breadboard.jpg

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

na vystup som musel pridat RL clen
C4,6,7 = 100p

limitacia 1k,10k,20k do 4R (pred cievkou)

obdlznik, velky prekmit na dobeznej hrane (pred cievkou). je rychlejsia ako nabezna hrana.

aj simulacia je velmi podobna

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

skreslenie 1W,10W,50W do 4R
doska zatial ma chybu zemnenia takze hodnoty budu lepsie po uprave

[Image: H-ENG-THDv-F-1-W-10-W-50-W-4-R.png]

Jednoduchý zesilovač třídy B - rvx73 - 16. 11. 2021

laco napsal:doska zatial ma chybu zemnenia takze hodnoty budu lepsie po uprave

to bude ten zápornej překmit u obdélníku, ne?

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

neeee

Jednoduchý zesilovač třídy B - danhard - 16. 11. 2021

To bude to typický přechodový zkreslení B-čka :-)

Jednoduchý zesilovač třídy B - BV - 16. 11. 2021

Aké fs bolo použité pri tom meraní THDvs.F?

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

sample rate 96k

kludovy prud koncakmi cca 3mA

Jednoduchý zesilovač třídy B - Hordek - 16. 11. 2021

Pěkné, ale měl to být "jednoduchý" zesilovač třídy B. --- Zlatej Danwatt.--- :-)

Jednoduchý zesilovač třídy B - BV - 16. 11. 2021

Takže to (H2-9) v grafe je pre vyššie kmitočty "nekorektné" ..Na 20kHz len 2. harmonická. Počuť to nie je, to viem Wink

..

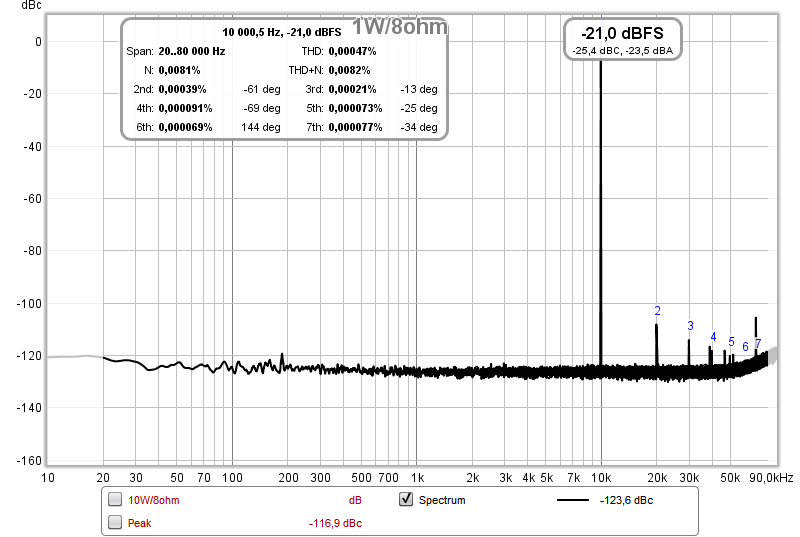

Skús pre zaujímavosť spektrum s fs 192 pre 10kHz, niečo takéto
[Image: 10k-1-W-8ohm-2.png]

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

prudovy naraz pri zapnuti

https://youtu.be/-BNQaUVXlF8

Jednoduchý zesilovač třídy B - rvx73 - 16. 11. 2021

Hordek: já bych neházel flintu do žita. Je to první pokus. Určitě to ještě doladí.

Nicméně u mě vede tohle: https://www.imgup.cz/images/2021/11/16/Darling.gif
(pro napájení 35 VAC, tj. +50V)

laco: Video obsahuje obsah partnera SME, který ho ve vaší zemi zablokoval na základě autorských práv.

Jednoduchý zesilovač třídy B - laco - 16. 11. 2021

uz som dal nove video, mal som tam kusok hudby AC/DC, rozpoznali a zablokovali

"Hordek: já bych neházel flintu do žita. Je to první pokus. Určitě to ještě doladí."
odbornici Smile
