Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - danhard - 7. 5. 2023
Jasně, Dispre je ideální předzesilovač pro kosmíka :o)
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - dawsoo - 7. 5. 2023
Ale prd, kosmik je tu v tomhle vlákně sprostý slovo...
řeč je o "malým bastlení" zcela bez měření. Na to je zdroj z odkazu k dispre s LM a násobičema pro každej kanál zvášť pro hordekovy hrátky víc než ok. O Dispre nejde,i když k tomu leachovi je to víc než dobrej předek.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - jardag69 - 8. 5. 2023
Jak jsme se bavili o teplotách transformátorů, tak hlásím, že trafo BLOCK 16VA 2x15V se po půl hodině ustálí na teplotě, že je výrazně teplé.
Domácí trafo se sníženým sycením se ohřeje sotva znatelně, je prakticky studené. Obojí obyčejné EI. Asi to na nic nemá vliv, snad jen ten dobrý pocit.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - Elox - 8. 5. 2023
Má to vliv, horké trafo ukazuje na větší ztráty. Osciloskopem by se dalo podívat i na tvar sinusovky na sekundáru. Pokud je tam limitace při přesycení jádra, vznikají vyšší harmonické, které jsou vyzařovány do okolí a trafo je zdrojem většího rušení.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - mechanik - 8. 5. 2023
dawsoo napsal:Ale prd, kosmik je tu v tomhle vlákně sprostý slovo...
Na to je zdroj z odkazu k dispre s LM a násobičema pro každej kanál zvášť pro hordekovy hrátky víc než ok. O Dispre nejde,i když k tomu leachovi je to víc než dobrej předek.
Pri diamond bufferu som nameral asi 0,00015%. Ak niekto neurobí vyslovene niekde prúser tak nie je dôvod aby to nemeralo velmi podobne. OZ + diamond som bol niekde vtedy na limite Julie teda okolo 0,00035%. Netreba zabudnúť rozumnú hodnotu odporu medzi výstupom OZ a vstupom diamondu. Bez neho to má vysoké THD. Potom tiež pri osadený rýchlymi tranzistormi sa hodia vyššie emitorové odpory. Ak by to bolo trápené nejakou vysokou kapacitou na výstupe, pri meraní s obdlžníkom napríklad...
Ale pri všetkých diskretnych obvodoch a menej známych by to určite meranie chcelo. Ja som mal kedysi preamp diferák+diferák+diamond a meranie tak isto niekde na limite (vtedy) julie. Špeciálne tie mosfetové veci by sa mali merať.
Čo sa týka 78xx a 317 tak sú to 40 rokov staré šunty. Dnes sa na digitál robia LDO ktoré sú uplne inde. Na citlivý analog (analog DAC čipu) zase regulátory s nízkym šumom a PSR výrazne cez 100db a PSR na 1MHz na úrovni toho čo má 78xx na 1kHz teda okolo 70-80db. Týmto starým regulátorom klesá PSR od 10kHz a na 1MHz dosahuje cca nulu. Ako je vidieť nejde dať ani blbú keramiku alebo foliu na výstup. Jedine elyt so značným ESR alebo sračkový tantal s brutálnym ESR. Možno tam niekto napchá do zdroja 10 000uF aby to kus zachránil ale je to plytvanie peniazmi aj priestorom na doske. Dnes sa to tak robiť nemusí. To už sa tam rovno môže dať CRC alebo nejaka cievka v serií ako pri elektronkách :-) Na preamp a nejake klasické signálové veci použiť idú len mi uniká dôvod keď si môžem pár eur priplatiť za skutočný moderný regulátor ktorému stačí na vstupe malá kapacita a na výstup ide v pohode dať malú X5R/X7R keramiku. Dokonca je doporučovaná rovno výrobcom...
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - jardag69 - 8. 5. 2023
.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - Hordek - 8. 5. 2023
Otázkou je, zda by to bylo slyšet --- ten "moderní" napájecí zdroj. :-) Schválně sem to dnes vyzkoušel:- na místo zdroje od Mecy, kde je před LM-317 ještě kapacitní násobič, sem zapojil zdroj, kde je "jen" standartní zapojení s LM 317/337 a ..... pánové, asi sem tetřev hlušec, ale naprosto nic na zvuku se nezměnilo a naprázdno, bez signálu, při volume "naplno" je v Beyerdynamic DT-990Pro 250R slyšet jen ticho, ticho a zase jen ticho. Stejné ticho a za stejných podmínek je slyšet i u Arcam rHead, avšak neumím posoudit které to ticho je "audiophilně" lepší....... :-)
Takže, má smysl se "honit" za něčím, co není slyšet......? Ano, na grafech to jistě lépe vypadá a jeden z toho může mít i "erekci", ale "kurva" slyšet to není a to ještě 15kHz slyšet dokážu a abych nebyl za úplnýho pitomce, dám si časem tu práci a udělám si dočasnej bateriovej zdroj +-15V a uvidíme, zda se nějaká "erekce" v mém věku ještě dostaví, pokud ano, bude mít manželka velkou radost.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - kotel - 8. 5. 2023
Však v tom sluchátkáči je 80% věcí jen pro prevenci něčeho, co vůbec nemusí nastat. A i ten operák má dobré PSR. Vem nějakou vrtačku s uhlíkama, vyndej odrušovací kond a zapni jí vedle, jestli něco uslyšíš. Teda hudbu neuslyšíš, ale víš, co myslím
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - Milos66 - 8. 5. 2023
mechanik napsal:Dnes sa na digitál robia LDO ktoré sú uplne inde. Na citlivý analog (analog DAC čipu) zase regulátory s nízkym šumom a PSR výrazne cez 100db
A poznáš nejaký LDO ultra low noise, high PSRR atd obvod, ktorý má obe polarity a je schopný napájať napr Pre, alebo HA s napájaním cca +/- 12 až +/- 24V ?
Lebo ja som na také obvody ešte nenarazil. Možno, že som zle hľadal. Ak sa bavíme o digitále, tak tam je výber bohatý. S napájaním +5V je tých obvodov na mrte, ale ak to chceš na HA s vyšším napájaním, tak asi nie. Možno sa mýli. Daj nejaký nástrel. Veľa ľudí by to tu určite zaujímalo.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - Denkez - 8. 5. 2023
Hordek napsal:Takže, má smysl se "honit" za něčím, co není slyšet...? Ano, na grafech to jistě lépe vypadá a jeden z toho může mít i "erekci", ale "kurva" slyšet to není a to ještě 15kHz slyšet dokážu a abych nebyl za úplnýho pitomce, dám si časem tu práci a udělám si dočasnej bateriovej zdroj +-15V a uvidíme, zda se nějaká "erekce" v mém věku ještě dostaví, pokud ano, bude mít manželka velkou radost.Konečně dobrá otázka!
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - orhore - 9. 5. 2023
Někde na netu visí měření LM317 vs 78xx vs LDO. Co se týče šumu, tak LDO byl dokonce o něco horší než obyčejný 78xx. Výhodou LDO je ten malý úbytek napětí vstup/výstup.

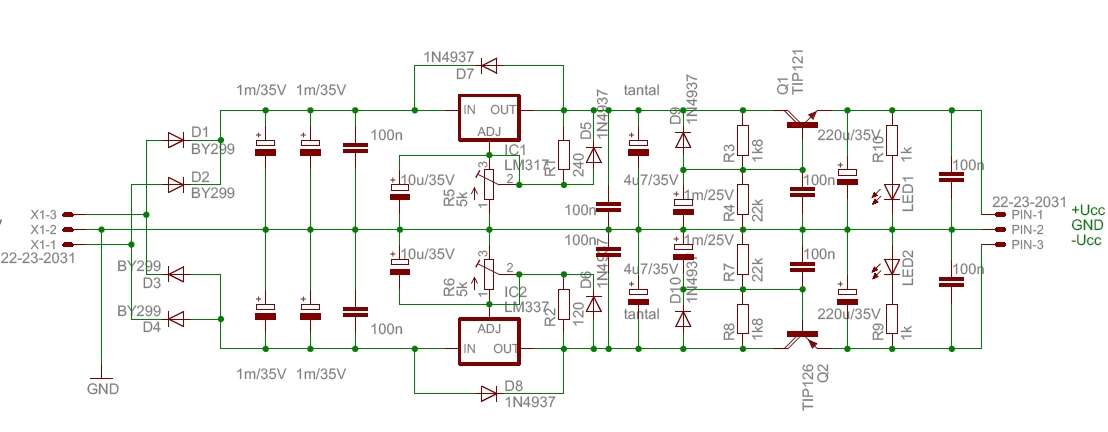

Při použití LMxxx je vhodnější kapacitní násobič zapojit až na výstup toho stabilizátoru a výsledné napětí donastavit. Zajímavý zdroj měl zdejší uživatel luta. Jako inspiraci, snad to autorovi nebude vadit. Akorát bych dal ty tantal kondy co visí na výstupu LM pryč.
![[Image: luta-zdroj.jpg]](https://i.postimg.cc/Prgch0J3/luta-zdroj.jpg)
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - jardag69 - 9. 5. 2023
To by si zasloužilo oměřit. Jestli se počet součástek vyplatí oproti 7815.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - reeb - 9. 5. 2023
Sum 317 vs 78..
https://www.youtube.com/watch?v=6B2_fwh4Vm0
Kapacitni nasobic
http://luta.wz.cz/index.php?str=21
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - dawsoo - 9. 5. 2023
No řekl bych, k výše uvedeným výtvorům, bez měření made in doma = bez ambicí být top,dělaných spíš pro radost a na doma s využitím šuplíkových zásob (jiný smysluplný důvody při směšných cenách parametrově špičkových hotovek mě nenapadají) na potlačení padiny a bordelu ze zdroje stačí bohatě 78xx+79xx nebo LM3x7 a pro klid duše, to co zbyde,snadno odfiltruje právě ten násobič i včetně šumu, jak je v odkazu odemne na jiné vlákno kde je příklad možnýho řešení v tom zdroji k dispre a nebo obr. jak tu poslal orhore či Reeb, vše víceméně za pár korun a z domácích zdrojů s plně dostatečnou kvalitou potlačení nežádoucích reziduí.
Hlavně bez uplně zbytečných overkill šíleností v pro domácí diy uplně idiotských pouzdrech co nejde ani pořádně chladit a nemá symetrický záporný identický komplement nehledě na většinou i pro domácího bastlíře v kusovce dost blbě dostupný a do podobných low cost projektů za často nesmyslný ceny.
Jo jasně, pokud by šlo o napájení precizního oscilátoru s nízkým fázovým šumem,nebo referenci či napájení nízkošumových citlivých obvodů, to by byla jiná,ale k tomu to má v požadavcích na čistotu a nároky napájení hodně hodně daleko.
Takže si dej mechaniku s tvým junior-mentorováním pohov a neraď tu v praxi neověřený blbiny typu s kladivem na motejla.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - rvx73 - 9. 5. 2023
pokud z toho člověk živí něco, co má dobré PSRR (což opamp s diamond bufferem má), tak na takové to domácí žvýkání úplně stačí dobře adjustovaná LM3x7
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - jardag69 - 9. 5. 2023
reeb Děkuju za odkaz na porovnání šumu
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - godz - 9. 5. 2023
Keď sa tu bavíme o kvalitných zdrojoch, tak by možno bolo dobre použiť niečo takéto https://allo.com/sparky/shanti.html. Ten konkrétny zdroj má výstupné napätie len 5 V. Pokiaľ sa použijú http://jamestransformer.com/en/transformer/R_core_transformer.html, tak by sa dali skonštruovať aj zdroje na vyššie napätie. Uvažujem že si ten shanti kúpim na napájanie Raspberry. Patrí to skôr do príspevkov k meraniam, či porovnávaniu DACov.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - rvx73 - 9. 5. 2023
godz co tohle? https://www.analog.com/en/technical-articles/build-a-precision-low-noise-5a-power-supply.html
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - Elox - 9. 5. 2023
rvx73: Akorát že to je přesně to, o čem už byla řeč. Nikdo tu nepotřebuje zdroj 5A/2,5V - slovy: dva a půl voltu.
godz: odkaz shanti nefunguje
Mechanik: Prosím, dej sem informaci nebo odkaz na moderní stabilizátory v pouzdru TO 220, které lze rozumně chladit, s pevným výstupním napětím 5 nebo 9 nebo 12 nebo 15 nebo 18 nebo 24 Voltů a výstupním proudem 1A a pro obě polarity, tedy plus i mínus. Jinými slovy - přímou kompatibilní náhradu za LM78xx a LM79xx. Určitě Ti budou všichni blahořečit, ale abych nebyl ironický, popravdě říkám, že se obávám, že nic takového neexistuje.
Protože kdyby existovalo, tak už ty dinosaury dávno nikdo nevyrábí a neprodává a nepoužívá.
Jednoduchý sluchátkový zesilovač --- jen tak, pro inspiraci - BV - 9. 5. 2023
https://allo.com/sparky/shanti.html
