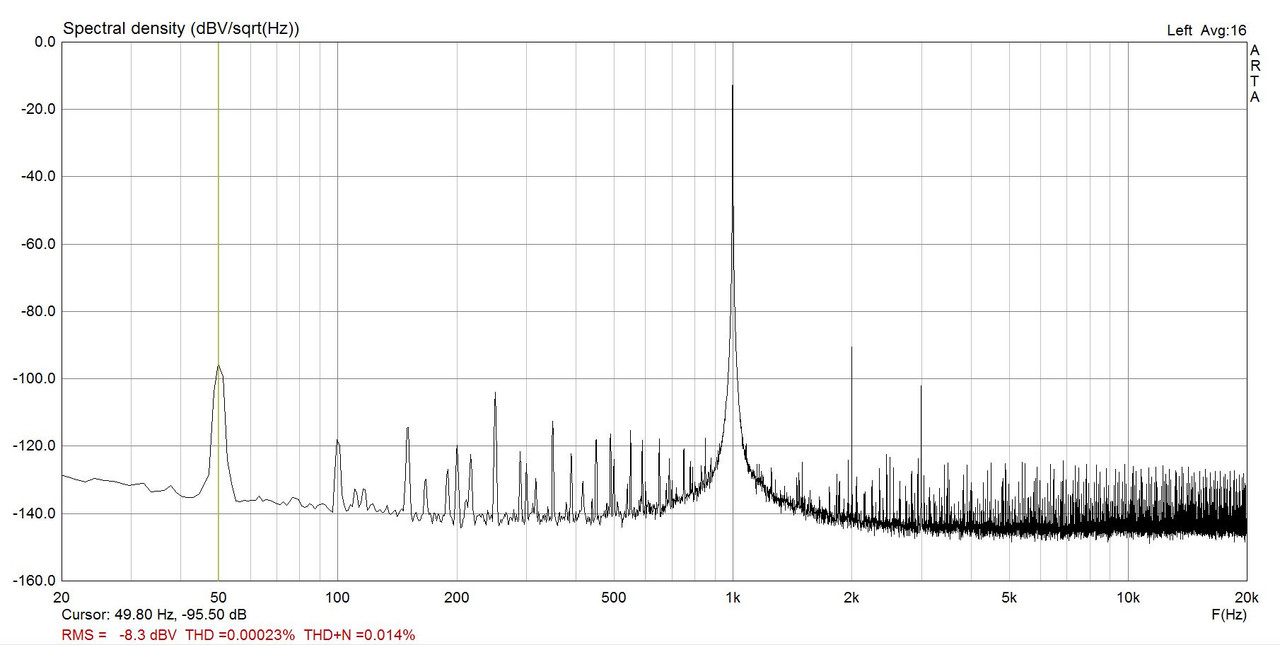

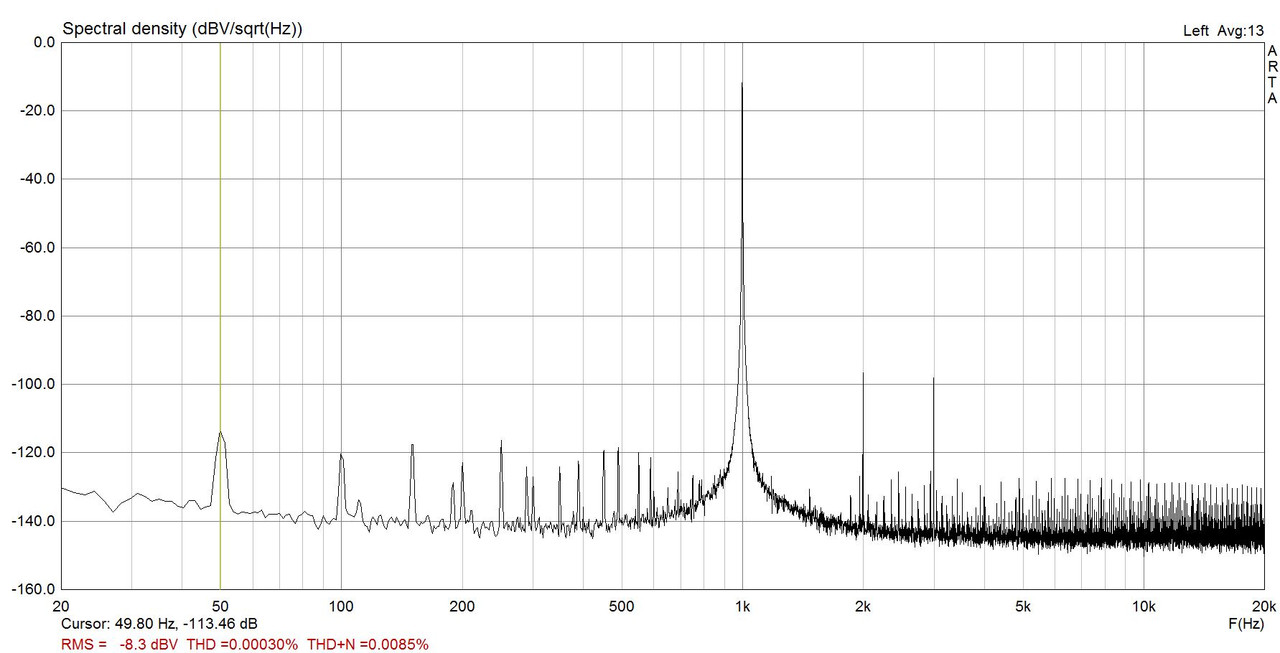

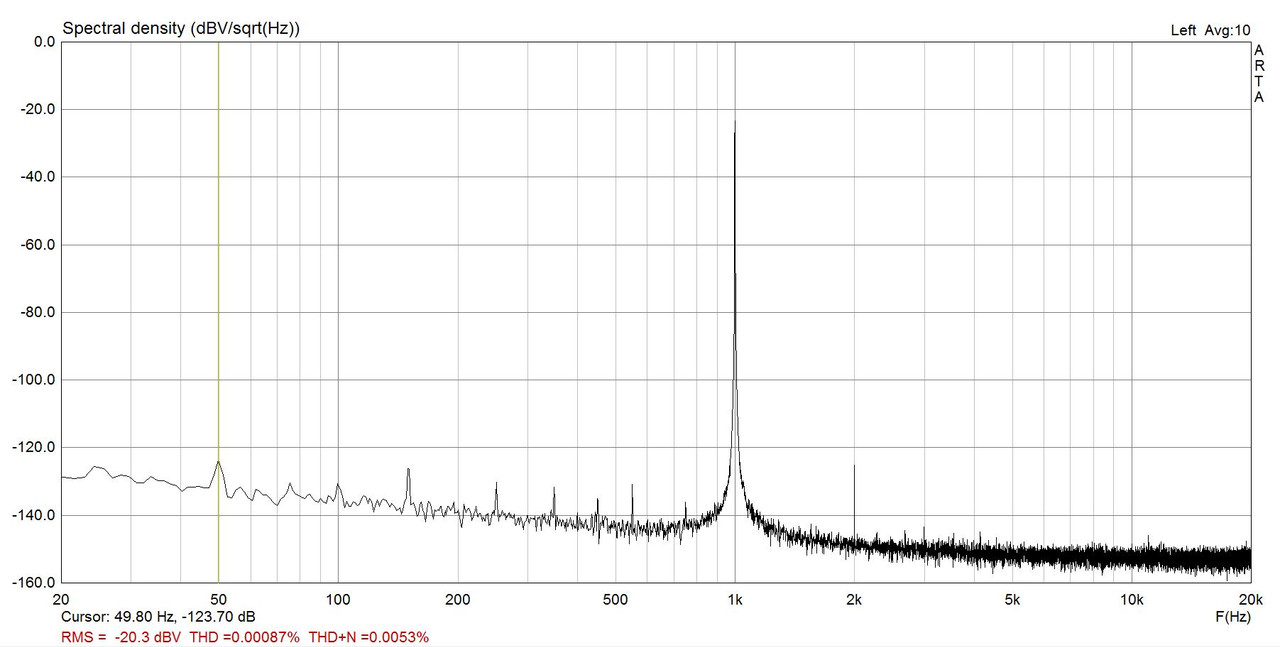

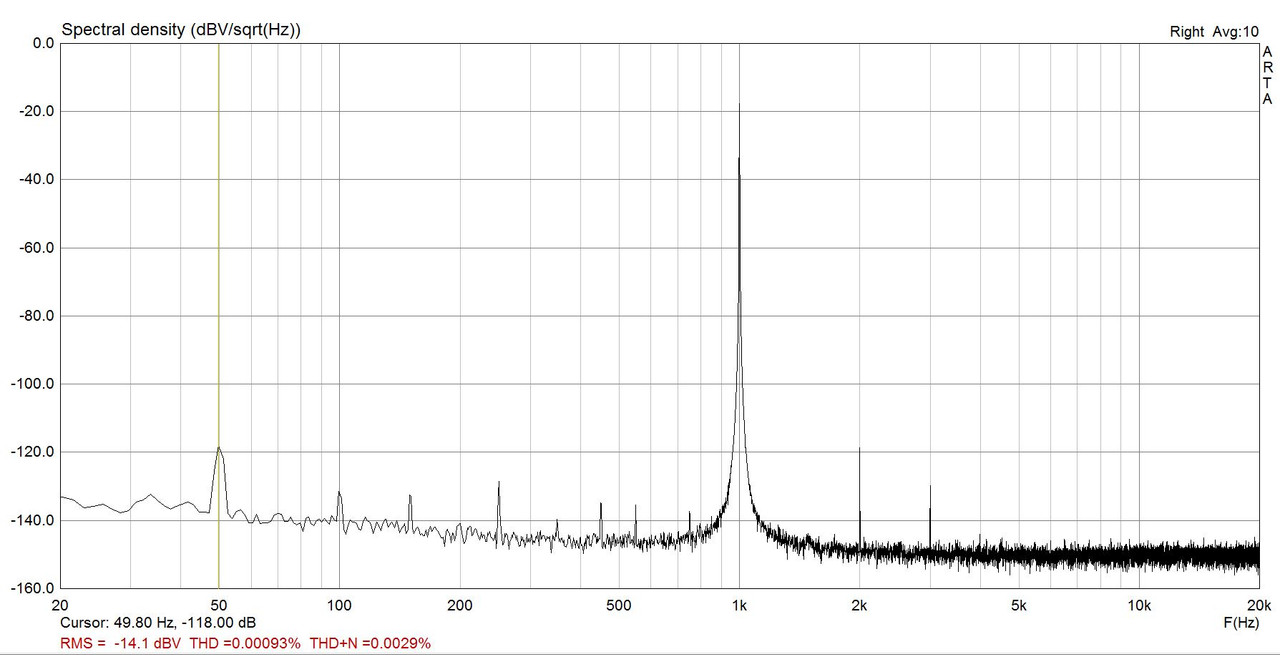

Pri vyssom vybudeni je to vyrazne pocutelny rozdiel. Teda mam namysli celkovo tento tuning, nie ci je 50hz na 125db alebo 130, to uchom samozrejme nerozoznam
Popis potrebnej upravy:
1) spravne nakablovat zeme. Ja to mam tak ze kostra a tienenie trafa o krabicu. GND na doske nie je nikde s krabicou spojena. Kostru a GND treba prepojit foliovym kondenzatorom pri vstupnych konektoroch.
2) horny anodovy odpor WCF (povodne 470 alebo 390R) treba zmensit na hodnotu 150R, dolny katodovy odpor treba zmenit z povodnych 120R na hodnotu 100R. Tieto hodnoty musia byt presne! ak mate doma odpor co ma 120R proste ho tam nedavajte. Tento pomer a presne hodnoty maju priamy dopad na koncovy vysledok.
3) paralelne ku katodovemu odporu 100R je treba dat maly elyt, aspon 100uF/16V ja som nasiel v sufliku malicky 5mm elyt co vosiel zo spodu pod dosku takze nebude trpiet velkym teplom.
4) Z prvej anody diferaku odpojit odpor 470k. Tento odpor vypajkovat z dosky uplne prec. Je to odpor co je pripojeny k patici na pin c.1
5) Odpor do druhej anody diferaku treba zmenit na hodnotu 120k
6) prvu anodu diferaku ktoru ste odpojili v kroku 4, tj. pin c.1 u 6N2P, je potrebne pripojit na stred WCF = priamo na vystup, tj. na pin c.3 resp. c.6 na elektronke E88CC. Ci uz priamo alebo cez odpor 100R to je jedno, nejaky druh prepojky... ak to budete prepajat zo spodu DPS a mate nizke stlpiky odporucam cely odpor preistotu izolovat do buzirky.
7) Odpojit nezmyselne velke elyty co su paralelne k diode v zdroji prudu, take tie 1m/6V alebo cosi, su hned pri trimroch, kvoli tomu strasne laguje nastavovanie prudu a je to pain cokolvek nastavit. Prec s nimi. Ak mate k dispozicii nejake kvalitne bourns trimre s nizou hodnotou asi by sa zislo vymenit trimre za nizsiu hodnotu napr. 2k. Inak je s povodnym 10k trimrom nastavovanie dost citlive ale da sa to.
8) trimrom potom treba nastavit prud diferaku tak aby medzi zemou a druhou anodou diferaku bolo napatie zhruba 95V. Je tu jeden velky problem a to ze bez THD spektra toto nikdy dobre nenastavite. Ak nemate k dispozicii meranie THD, akekolvek, je jedno ci mate pri merani slucku alebo co, staci aj obyc zvukovka, len aby ste vedeli ci pri nastavovani idete spravnym smerom. Problem je ze okno kde je ten dobry pracovny bod ma rozmedzie asi 2V cokolvek mimo zvysi skreslenie desatnasobne. Elektronky maju velke vyrobne tolerancie +-10%, a na jednej mi napr. "sweet spot" vysiel na 92V a na druhej 97V. Neide tu ale teraz len o pracovny bod 6N2P ale tentoraz je velmi pevne zviazana aj s E88CC takze zalezi aj na tom ake ma hodnoty ona.
Zhruba plati ze pri vyssie uvedenych upravach by malo dojst k idealnej situacii kedy sa zavedie lokalna (asi aj prudova?) vazba priamo z vystupu do diferaku. Tym sa zvysi open loop gain, vyrazne znizi skreslenie a zaroven vyjde idealny pracovny bod ktory je v okoli napatia 95V. To znamena ze minus bias na hornej WCF elke minus ubytok anodoveho wcf odporu = presne polovica napajania uprostred WCF. Zaroven kedze tento stred ma velmi podobne napatie ako pracovny bod diferaku tento je mozne z polovice priamo napajat otial a funguje celkom vybalancovane a zaroven zavadza dalsiu kompenzaciu skreslenia a zvysuje zisk. S mojimi Tesla E88CC vtedy tecie prud 16,5mA pri cca 95V ~ 1,5W kazdou triodou skoro rovnako.
Vyssie uvedene referencne hodnoty platia pri pouziti 6N2P-EV. Ak tam mate inu elektronku (ecc83) asi budu vhodne trochu ine hodnoty. Pripadne aj 6n2p sa mozu od seba vyrazne lisit ako to bolo u mna. Ak mate doma moznost merania skreslenia, absolutne najlepsi postup je napojit sluchatkac na spektrum a pocas merania spektra z uvedenej hodnoty 95V jemne najst bod kedy ma sluchatkac najnizsie skreslenie, bude to niekde medzi 90-100V.
Po nastaveni biasu odporucam nechat vsetko poriadne zohriat, aspon pol hodiny aby sa stabilizovali pracovne body a este raz spravit nastavenie ktore je tu velmi presne...
Posledna vec co mi napadla, ak mate v anodovom zdroji alebo v lokalnom blokovani keramiky na 500V odporucam vymenit za folie napr. 100n/250V. Niekomu keramiky vybuchovali.

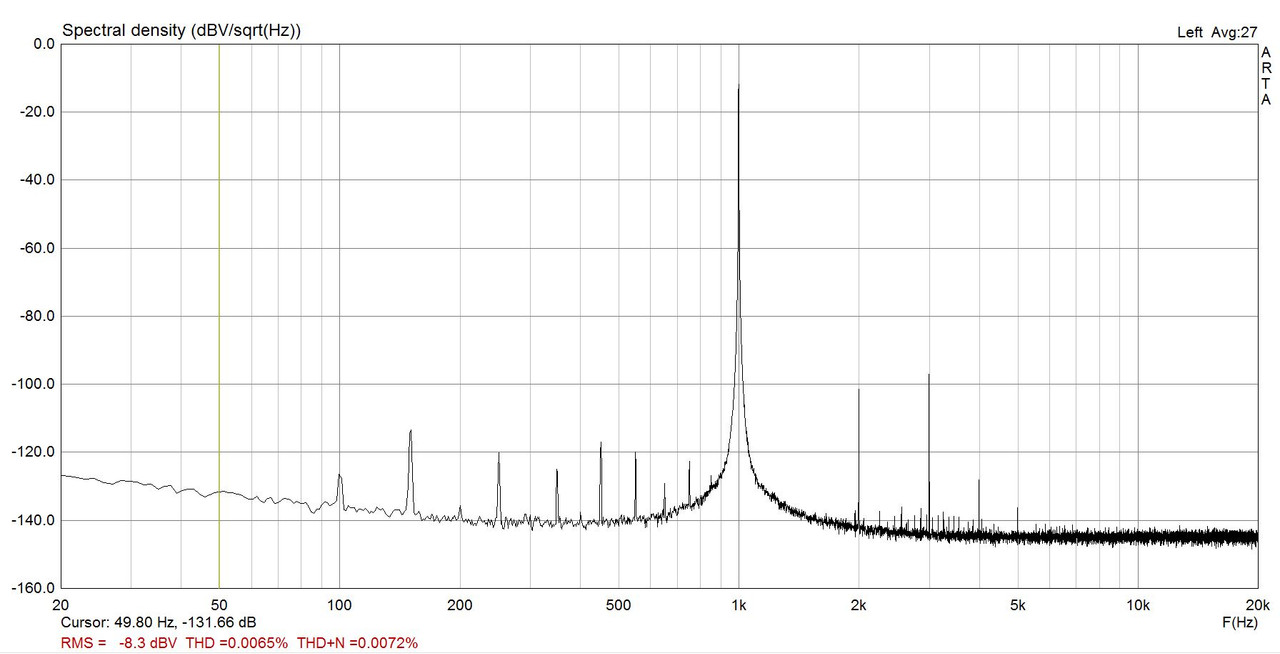

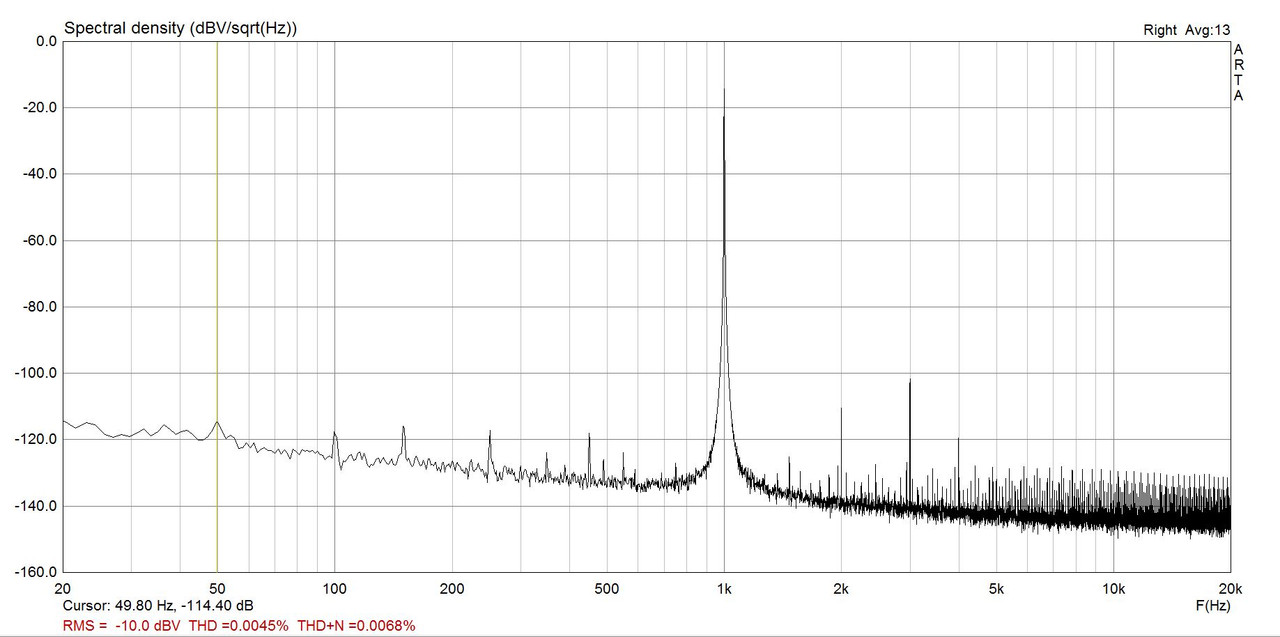

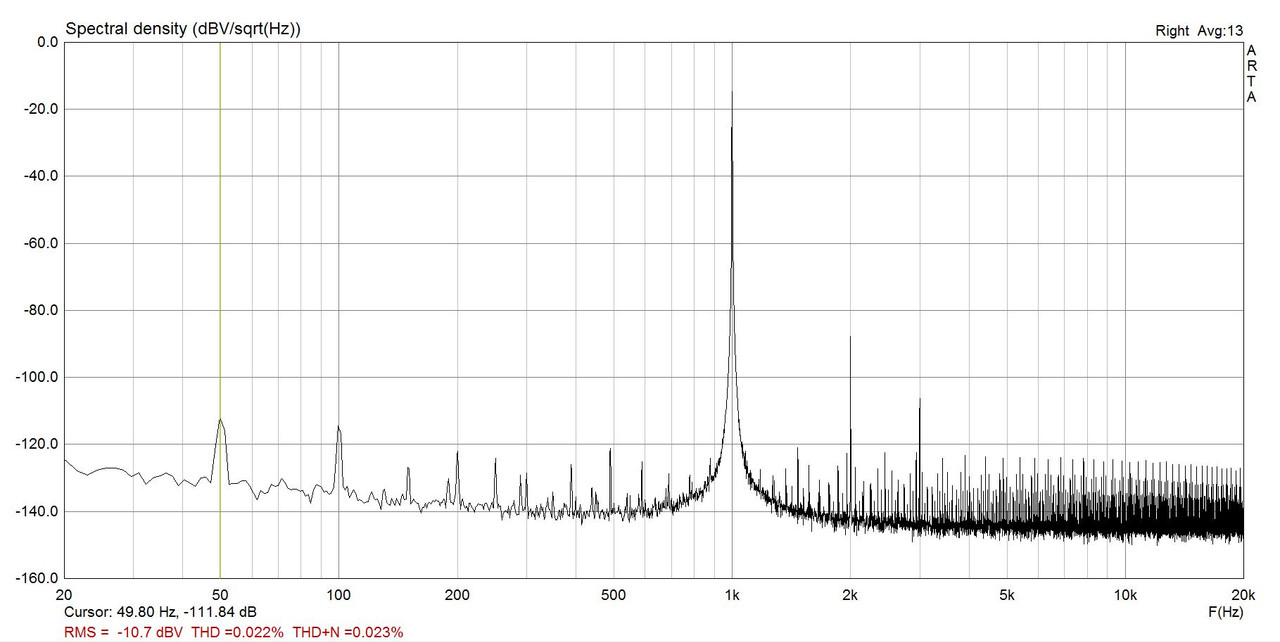

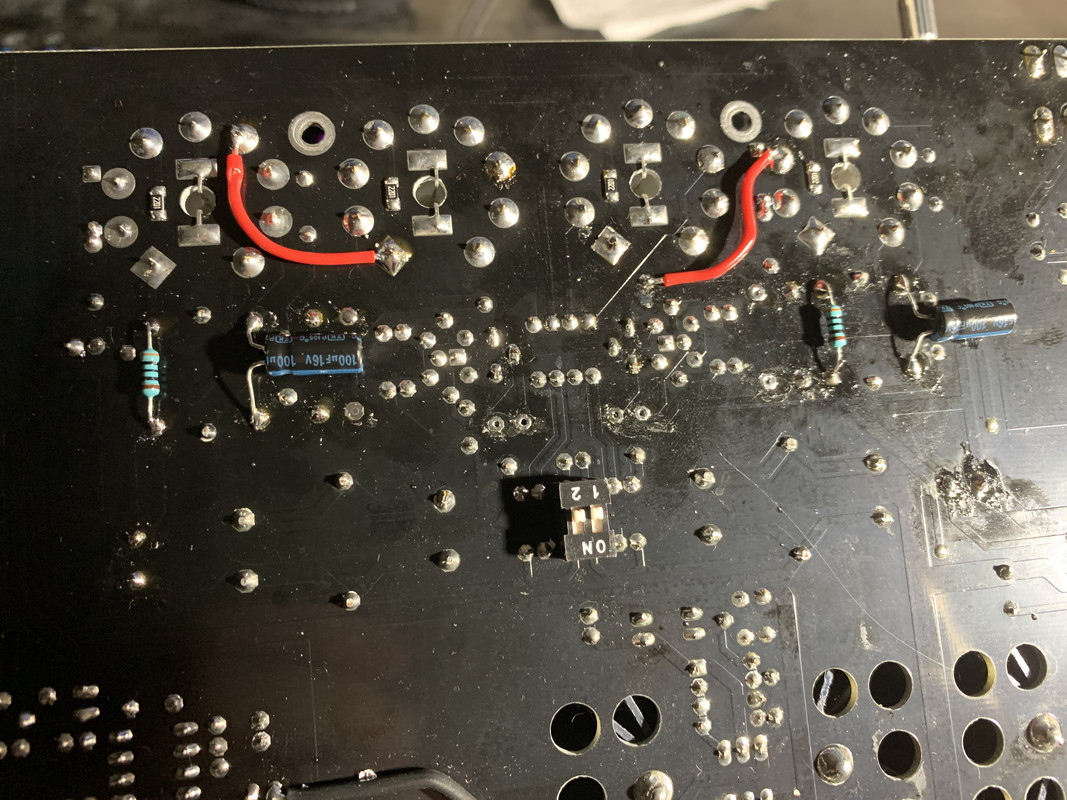

Detail upravy:

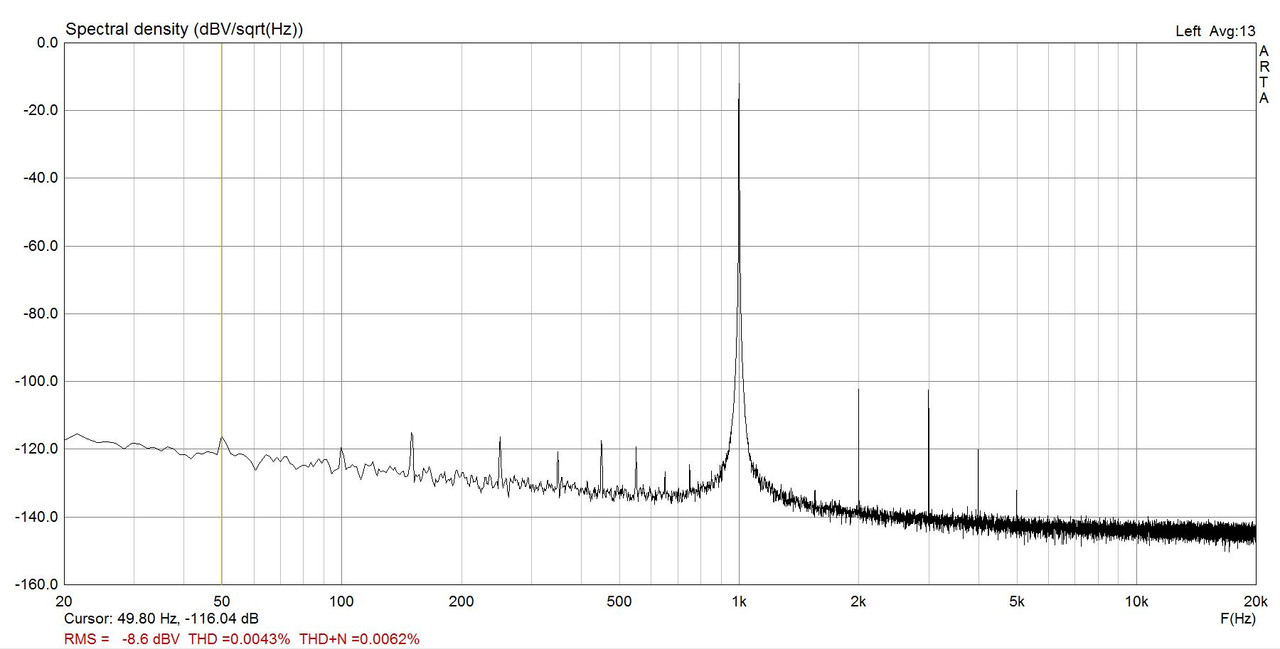

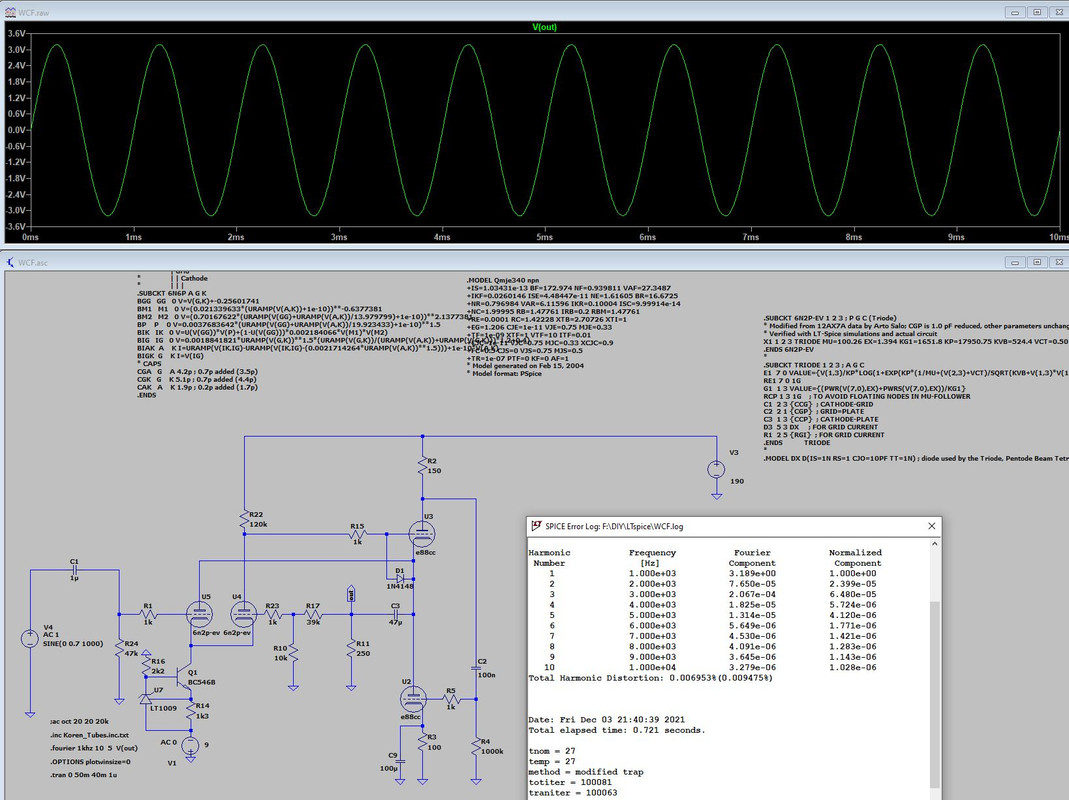

Schema:

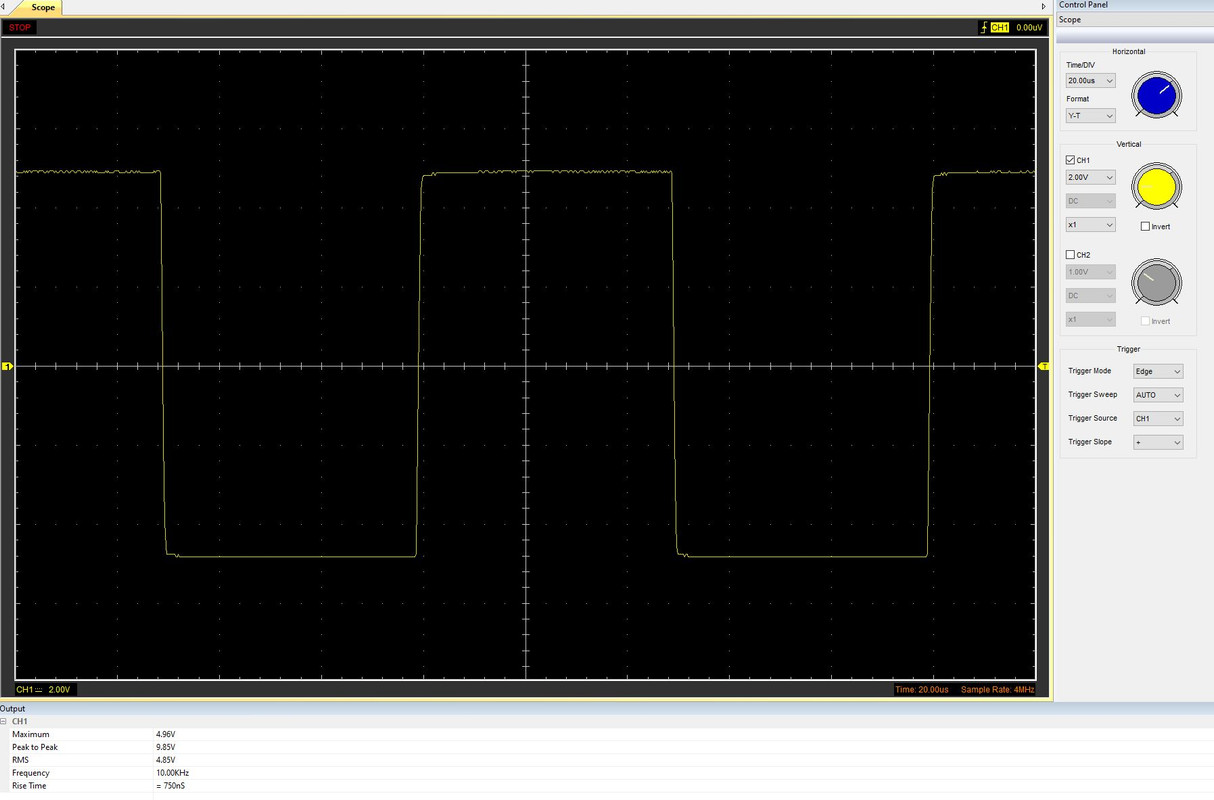

ale i tak fajn. Idem dalej laborovat...
