Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
Skús tam použiť zapojenie ARS 1054, je to o kúsok lepšie ako tie 1 PF. Ale zázrak od toho nečakaj
- antonio
- admin | offline
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování

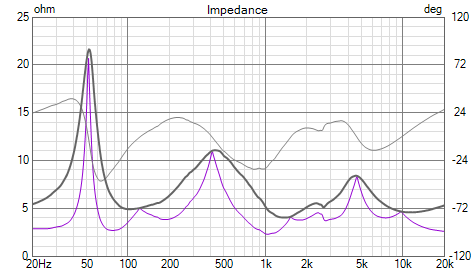

BlackRider, kondy jsem zatím přímo neměřil, pouze nepřímo porovnal celkovou impedanci v simulaci a tam velká změna není.
Wili, potřetí, vždyť je to prohozené.

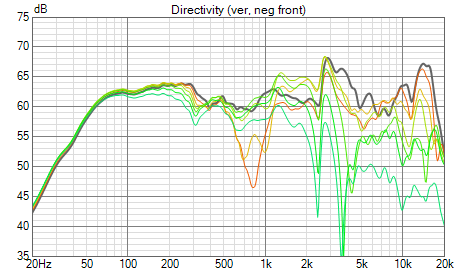

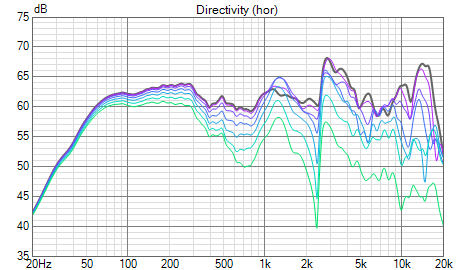

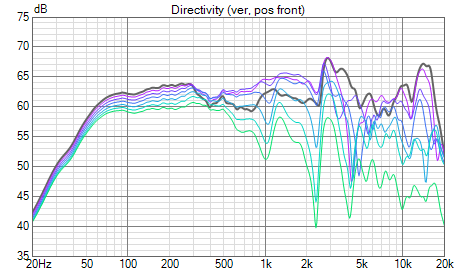

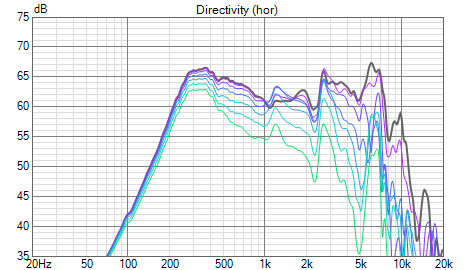

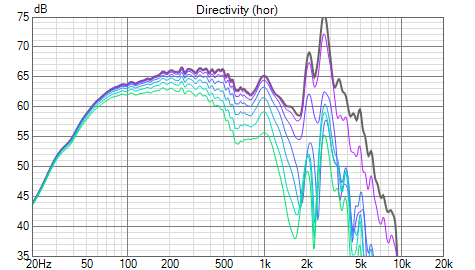

Výškáč hrajé úzké pásmo uprostřed původně pro střed a střed je dělený vysoko a koukáš na jeho směrovost.
godz, ano, v simulaci to vypadá líp.
- BlackRider
- člen | offline
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
antonio

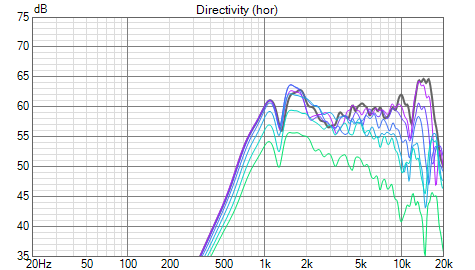

Aha, díky za info. Takže ono slavné ARV umí jít vejš.
Jinak se podle mě nějak v předchozí komunikaci zde motalo phaseplug (a má to tu fci.?) před ARV a plechy do kříže před ARZ. Počítám vliv těch plíšků bude celkem zanedbatelný, nebo? ARV jsem v ruce něměl v plast ani textil variantě a čeho je to "schopné" netuším.
- antonio
- admin | offline
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
Toto je uvnitř:
Cívky jsou vinuté 1mm Cu drátem a jsou na hliníkových konzolách, takže směrem k vyšším kmitočtům postupně ztrácí indukčnost (cca -9 % na 10 kHz). Rozdíl náhradního schématu s tímto vlivem proti zjednodušení níž (mH + R) je max. 0,3 dB. Velké kondy napravo jsou TC 651, horní je paralelně spojen s jedním TC 473 vlevo. Dalo mi hezkou chvíli pochopit jak je to celé propojené.
Naměřené ESR není nijak zvýšené.
Takže ve výsledku tato reálná výhybka těsně kopíruje průběhy filtrů dané hodnotami ve schématu se změnou ne víc jak 0,8 dB.
Co je hnus, tak kabely k reproduktorům - Al, takže po ucvaknutí a odizolování jsem byl v koncích a musel nahradit svými.
hodnota ve schématu >> hodnota změřená:
L1, L2 2,6 >> 2,85 mH + 0,97 R
L3, L4 0,54 >> 0,57 mH + 0,4 R
C1+C2 48 >> 46,6 uF + 0,02 R
C3+C4 24 >> 22,8 uF + 0,02 R
C5+C6 10 >> 9,99 uF + 0,04 R
C7+C8 5 >> 4,87 uF + 0,05 R
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
ta orientace civek pripomina transformator alebo nejaky socialisticky audio elektromotor o ktorom ani nevieme ze existuje
roztoci to tam elektrovir takym sposobom ze tie kondy hraju potom minimalne 2x lepsie… silene hifisticke voodoo co tam soudruhove postavili
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
antonio nebyla někde i verze s pozink železným plechem? Před lety to někdo řešil, jestli to vadí.
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
nj zrejme to boli ars kedze tam boli trafo tlmivky, uz si to nepamatam
- antonio
- admin | offline
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování

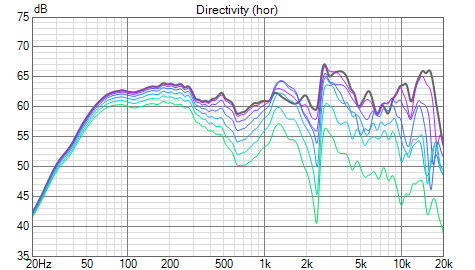

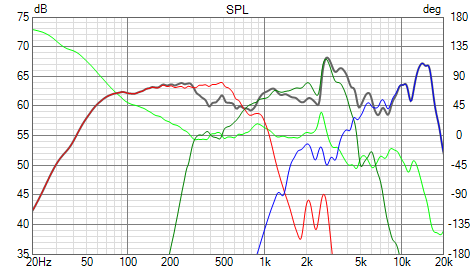

Po přehození středovýškové sekce to vypadá takto.

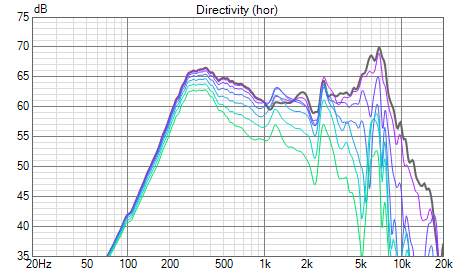

ARV je dělený nízko a výrazně zasahuje do pásma střeďáku; budí se dost i v rezonanci, kde má největší zkreslení. Pro lepší navázání by měl mít filtr 3. řádu a přehozenou polaritu. Rezonance na 2,7 kHz je vlastnost ARZ a nesouvisí s plechem před ním. Propad okolo 600 Hz způsobuje fázový odečet bas/střed.

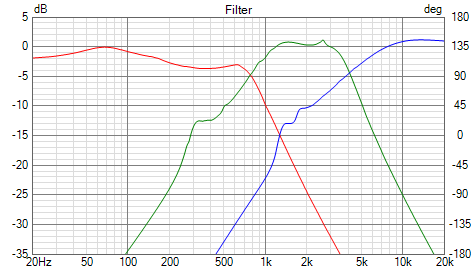

průběh filtrů
měření za stejným podmínek
- Hordek
- člen | offline
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
Uječené na středech a usyčené na výškách?
- Benazi
- člen | online
Re: Příběh jedněch Tesla 1 PF 067 71 - na pokračování
Potřeba odzkoušet na dobovém zesilovači azs 215 +gramo nc 420 případně kazeťák tesla.
