Téma: Eminence LAB12C + štěrbinový BR

Zdarec.
Začal jsem výrobu ozvučnice pro tento reproduktor. Víceméně to chci udělat podle některého z už hotových projektů.
Měl jsem tu jednu masivní desku, která se mi na to hodila, jen jsem se musel trochu rozměrově přizpůsobit a tím pádem trochu bojuji s kulatým bassreflexem, který by se tam vešel s odřenýma ušima.
Venkovní rozměry bedny jsou 55x43x65 (v x š x h). Po odečtení kastlíku pro zesilovač, BR, a reproduktoru by měl být objem cca 85l.
Dokáže mi někdo říct, jaké by měl mít rozměry případně štěrbinový BR?
Díval jsem se, že kulatý v již postavených projektech byl většinou o rozměru pr.10 x 40-44cm..
Když použiju něco mezi tím, bude to v pohodě nebo se to musí navrhovat přesně podle bedny?

Díky.

(upravil Otas 10. 12. 2025 14:19)

Re: Eminence LAB12C + štěrbinový BR

A co takhle použít kulatý (tedy trubkový) basreflex skládající se z více (dvou, nebo čtyřech) trubek menšího průměru? Vejdou se do rohů a potíží bude méně.
Velikost BR se principem odvíjí od skutečného vnitřního objemu bedny a kmitočtu, na který má být naladěn. A zohlednit rozměr  + Xmax membrány.
Svou roli zde hraje i výplň (vytlumení) bedny.
Edit:
Mně  vychází např. dva BR průměr 70 mm o délce 38 cm při ladění 24 Hz. Ani tak se tam nevejdou?

Re: Eminence LAB12C + štěrbinový BR

určitě nejít pod ekvivalent 12cm průměru BR, zaoblit obě strany a vnitřní hrany taky.. LAB12 umí pěkně zapumpovat, tak aby ti z toho nešli pazvuky jako mě z 10cm ;.-)

Web

Re: Eminence LAB12C + štěrbinový BR

a co použít sw Amplion a nehádat?  Dělal jsem něco podobnýho, akorát bedna má přes 100l, chtěl jsem, aby to chodilo co nejníž, ne co nejhlasitěj. A Štěrbina BR je 2.5cm x45cm, uprostřed je dřevěná laťka jako žebro.

https://i.postimg.cc/H8sgXs2G/Eminence-LAB12C.png

Je dobrý tu krycí desku BR udělat cca o 5cm kratší, a po doměření kdyžtak kousek přidat. U takhle velké bedny už to není problém. To žebro uprostřed BR navíc celou tu bednu dost vyztužilo...

Re: Eminence LAB12C + štěrbinový BR

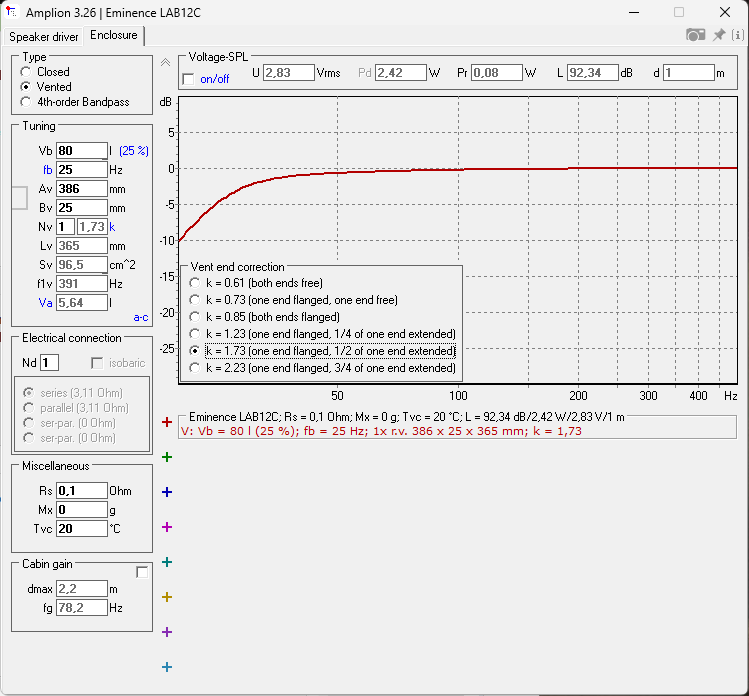

Pokud počítám s 22mm materiálem, tak štěrbina by mohla mít 386 x 25 mm, obsahem odpovídá cca 110mm kruhovému.
Nastavení pro štěrbinu na dně bedny je k = 1,73.

https://i.postimg.cc/BvLKjF3d/Eminence-LAB12C.png

Re: Eminence LAB12C + štěrbinový BR

Mockrát díky za reakce.
Zítra jdu pokračovat v práci a až teď mi přišla notifikace, že někdo přispíval. smile
Materiál - boky - 25mm borovice, předek a zadek zatím 18mm DTD, ale zepředu přijde nalepit zase masivní spárovka a zadek vyztužit.
Vnitřní rozměry bedny jsou tedy - 50x38x61 (v x š x h). Vnitřní objem bez odečtení kastlíku (10l) reproduktoru a výztuh - 106,7l.
Vytlumení bude tím špičatým molitanem o výšce asi 2cm.
*** této větě nerozumím "Nastavení pro štěrbinu na dně bedny je k = 1,73."
Ano, štěrbina bude na dně bedny.
Prosím ještě o jeden výpočet na upřesněné rozměry bedny, ať to můžu zítra na přesno nařezat.

Díky Zdeněk.

Re: Eminence LAB12C + štěrbinový BR

Pokud chceš simulovat takovýto typ nátrubku, musíš přepnout ve volbách na hodnotu 1,73. Viz další info ve vlákně Amplionu.

Tady se moc nemění, nech délku cca 36 cm, hrany zaobli. Bylo by nejlepší znát TS parametry tvého kusu.

Re: Eminence LAB12C + štěrbinový BR

Ok
Těch 36cm myslíš celkovou délku, tedy i s přední stěnou nebo vnitřní plus přední stěna?
Prvně jsi psal 38,6cm.... Tak ať to správně chápu.

Re: Eminence LAB12C + štěrbinový BR

Nepsal. 386 x 25 je šířka x výška štěrbiny. 365 mm (Lv) je její délka. S rozměry stěn se v programu nikde nepočítá.
