Téma vytvořil antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Téma: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Jedná se o projekt 2p, autor 4mike. Krásné budky z překližky+MDF s bassreflexem na zadní straně.

Osazení:
Scan-Speak Revelator 15W/8530K00 s přidaným magnetem (změřené TS parametry původní verze zde)
Bliesma T25B + vlastní zvukovod

Rozměry: 210 x 335 x 291 mm (š x v x h)
Rozteč reproduktorů: 128 mm
Spodní frekvenční rozsah: 55 Hz (-3 dB)
Filtry: 12/18 dB
Dělicí kmitočet: 2,8 kHz
Objem: 10 l
Bassreflex: Ø 44 x 182 mm (rovná hliníková trubka, délka včetně zaoblení R12 z obou stran)

https://i.postimg.cc/XXz6BwbN/15w-t25b.jpg


Měření
Zatím blízké pole. Ladění vychází na 43 Hz. Rezonance z nátrubku je na 770 Hz.

https://i.postimg.cc/RZtSx5Kd/nf.png

Amplion | aparát | měření | bazar

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

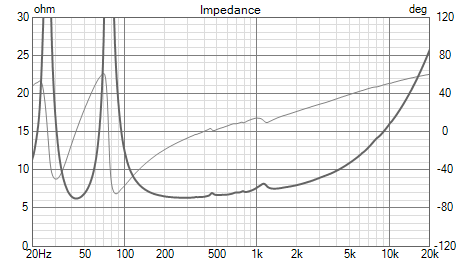

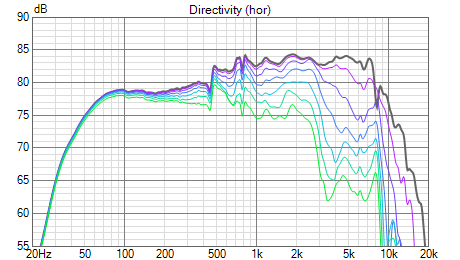

SS (překvapilo mě zvýrazněné pásmo od 4 kHz mimo osu a na rezonance na 8,1 kHz, to jinde nejde vidět)
https://i.postimg.cc/pdBzKXRc/shot001.png https://i.postimg.cc/Tw7bH7yr/shot002.png

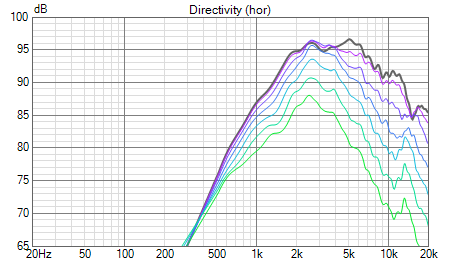

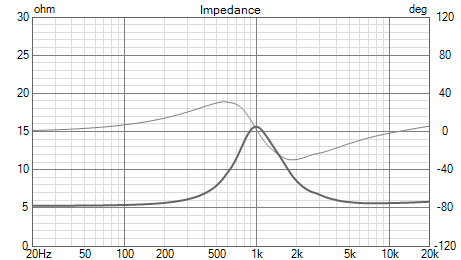

Bliesma
https://i.postimg.cc/W3br8L4N/shot003.png https://i.postimg.cc/HnrMGw5F/shot004.png

Amplion | aparát | měření | bazar

Odpověď zaslal 4mike (upravil 4mike 20. 6. 2025 21:36)

  • Reg.: 5. 2. 2022
  • Přísp.: 128

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Vnější rozměry nekorespondují s objemem, ten je zredukován na 10l netto vložkami z MDF
https://www.rajce.idnes.cz/4mike/album/picolino

Odpověď zaslal jardag69

  • Reg.: 9. 4. 2014
  • Přísp.: 2,346

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Proč to končí na 8kHz, to je měřeno bez výškáče?

Odpověď zaslal marcin (upravil marcin 21. 6. 2025 0:49)

  • Piešťany
  • Reg.: 16. 3. 2008
  • Přísp.: 957

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Pekne wink Super povrchovka zvukovodu a cela bedne. Skoda len toho rozsirenia zvazku v pasme 2,5-4k inak by to bolo paradne (vyska+wg). Drzim palce

Odpověď zaslal 4mike

  • Reg.: 5. 2. 2022
  • Přísp.: 128

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

jardag69 napsal:

Proč to končí na 8kHz, to je měřeno bez výškáče?

Jo

Odpověď zaslal antonio (upravil antonio 1. 7. 2025 8:44)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

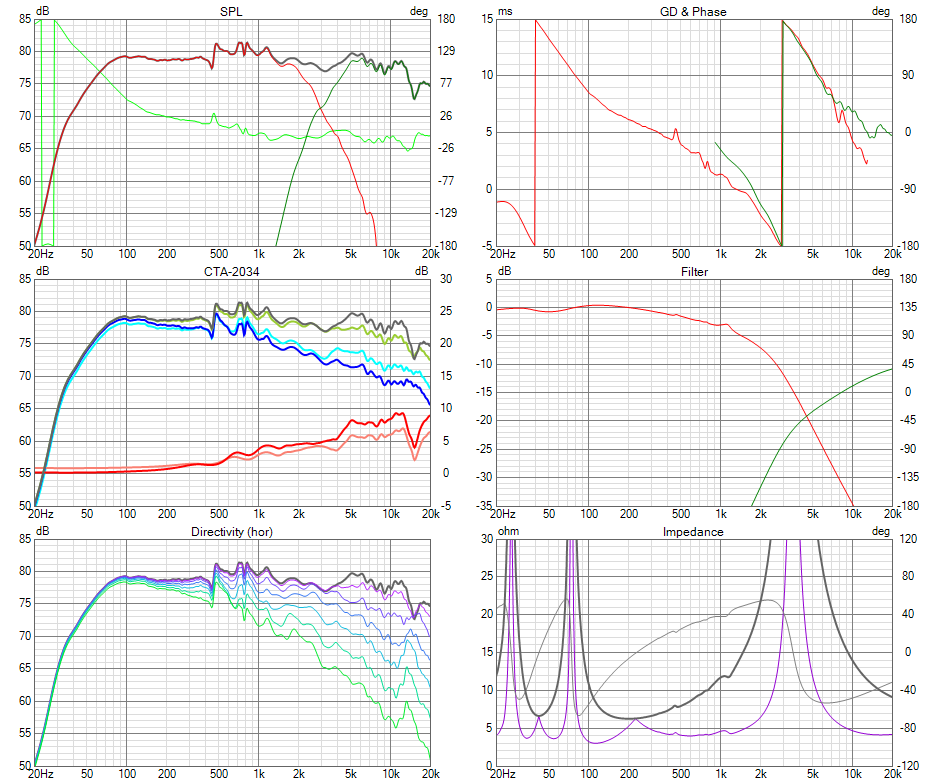

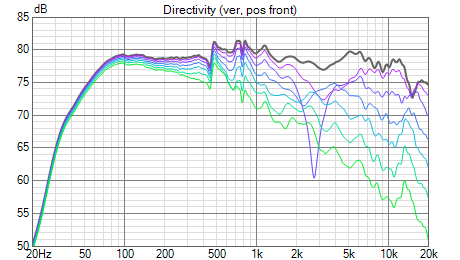

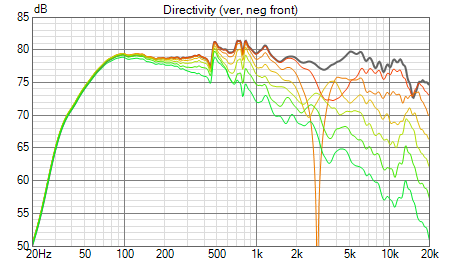

Takto nějak bude vypadat finální verze.

https://i.postimg.cc/VNwXSbQb/pack.png
https://i.postimg.cc/CM2DG2p0/shot005.png https://i.postimg.cc/NFZHQKkF/shot006.png

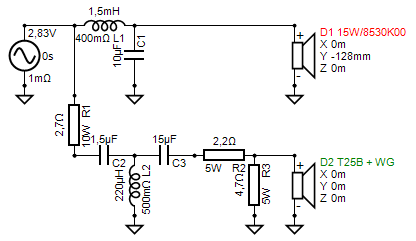

https://i.postimg.cc/VLbtDFzC/schema.png

Amplion | aparát | měření | bazar

Odpověď zaslal jardag69

  • Reg.: 9. 4. 2014
  • Přísp.: 2,346

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Dokáže ucho poznat ty 3dB mezi 3 a 5kHz?

Odpověď zaslal BlackRider

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,777

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Ještě bych si pohrál s vnitřním tlumením, přes BR leze dost bordelu (i když je dozadu).
Co poslat ladění BR na 50-55 Hz? BS nebudeš plně kompenzovat?
Kvůli DI bych možná přidal 2-3 dB v pásmu 5-15kHz.

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

jardag69, na louce bez odrazů bys měl mnohem snáz.


BlackRider, nevím, co dal Michal dozadu nahoru, mohlo by to pomoct rezonanci kolem 450 Hz. Ta další, na 770 Hz, je úzká, tzn. musí ji přesně trefit tón v nahrávce.

S vyšším naladěním budeš dělat větší hrb. BS kompenzuju myslím dostatečně, pokud bych dal víc, ztrácí se středy.

Nerozumím. "Přidáním" nahoře DI nezměníš. To je vlastnost měniče.

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider (upravil BlackRider 26. 6. 2025 13:51)

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,777

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

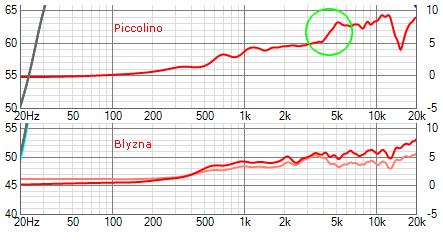

Myslel jsem "vykompenzovat" tím ten skok ve směrovosti - na 4kHz se docela zlomí. Škoda, že tento WG nemá stejné rozměry jako u Blyzen.
https://i.postimg.cc/7Pjg2c8Y/blyz-x-picco.png

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

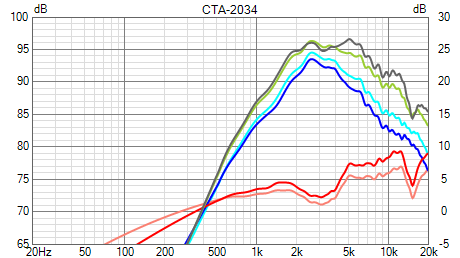

To je tím, že ten reprák má sníženou směrovost na 3 kHz vlivem difrakce symetrickým umístěním na desce. Bez něj by na frekvenčce byla hezká boule a zprůměrovaný DI by pak byl pozvolný, bez díry. Doporučuju se soustředit na PR a LW.

Pokud Michal bude chtít upravit vršek, udělá to změnou paralelního odporu.

https://i.postimg.cc/4d8n3BD8/shot003.png

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider (upravil BlackRider 26. 6. 2025 23:16)

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,777

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Nenašel jsem v popisu Blyzen šíři čela, ale zásadní tam z pohledu difrakcí bude to velký zkosení kolem výšky ve WG. Neměl by jsi pls stejný screen i pro výšku v Blyzno-čele? Pro porovnání?

Odpověď zaslal marcin (upravil marcin 27. 6. 2025 1:21)

  • Piešťany
  • Reg.: 16. 3. 2008
  • Přísp.: 957

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

BlackRider to je to, co si bezne ludia az tak neuvedomuju. Do 2pi (polopriestoru) mozem mat super kalotu samotnu, super kalotu/driver vo wg/zvukovode. Akonahle to dam do bedne konecnych rozmerov, zmeni sa vyzarovanie do 4pi. Vzdy to ovplyvni smerovost a to, do akej miery, je dane tym prechodom z 2pi do 4pi. Tvar cela, jeho sirka a sposob zaoblenia k bocnym stenam resp. do celeho priestoru ma na to vplyv. Da sa to simulovat. Bezne sa znizi DI / zvacsi sirku zvazku v urcitom pasme, ak nie je prechod optimalny.

antonio mozno by bolo lepsie prepnut si zobrazenie DI voci LW a nie on axis, ked teda v tomto pripade preferujes LW smile Potom nebude vadit, ze DI je priemerom rovnako ako PW smile

Odpověď zaslal BlackRider (upravil BlackRider 27. 6. 2025 8:40)

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,777

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Mě nenapadlo, že geometrie čela udělá až takový rozdíl. Pokud se operuje s waveguided výškou, čím větší je vnější D WG*, tím méně pak design čela bude ovlivňovat FR v ose a mimo ní.
No je fakt, že tohle je jen náznak zvukovodu a tedy je lepší se zaobírat s čelem, co se týče zkosení mnohem více.
Potřeboval bych vidět to porovnání s Blyznama. smile

* edit:
plus celková geometrie WG

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,919

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

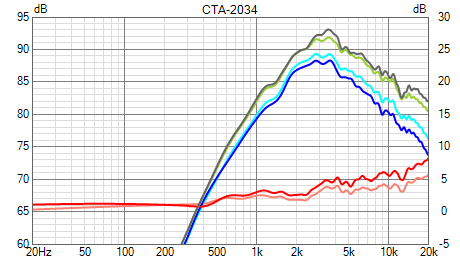

BlackRider, tady výška v Blyznách:

https://i.postimg.cc/R0SMnwQ2/shot001.png

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,777

Re: Piccolino - 2p s Scan-Speak Revelator 15W/8530K00, Bliesma T25B + WG

Díky antonio.
Tohle je v pásmu 3-11 kHz perfektní. A je to hlavně o geometrii WG.
