Saudek, ano... Zhánam o ňom práve dokument... To je náhoda. Dík.

Vyhozena SD karta a bootování z M.2. "Lítá" to samozřejmě o dost líp, akorát se tam 4 hodiny kopíroval obsah. Video je jen omáčka, nejdůležitější je text pod videem.
https://youtu.be/nq90S1vxfUU?si=zluh6655oFb9U-uw

Pasivně a zvuk nevim. Zároveň jsem měnil amp.

mechanik: paráda

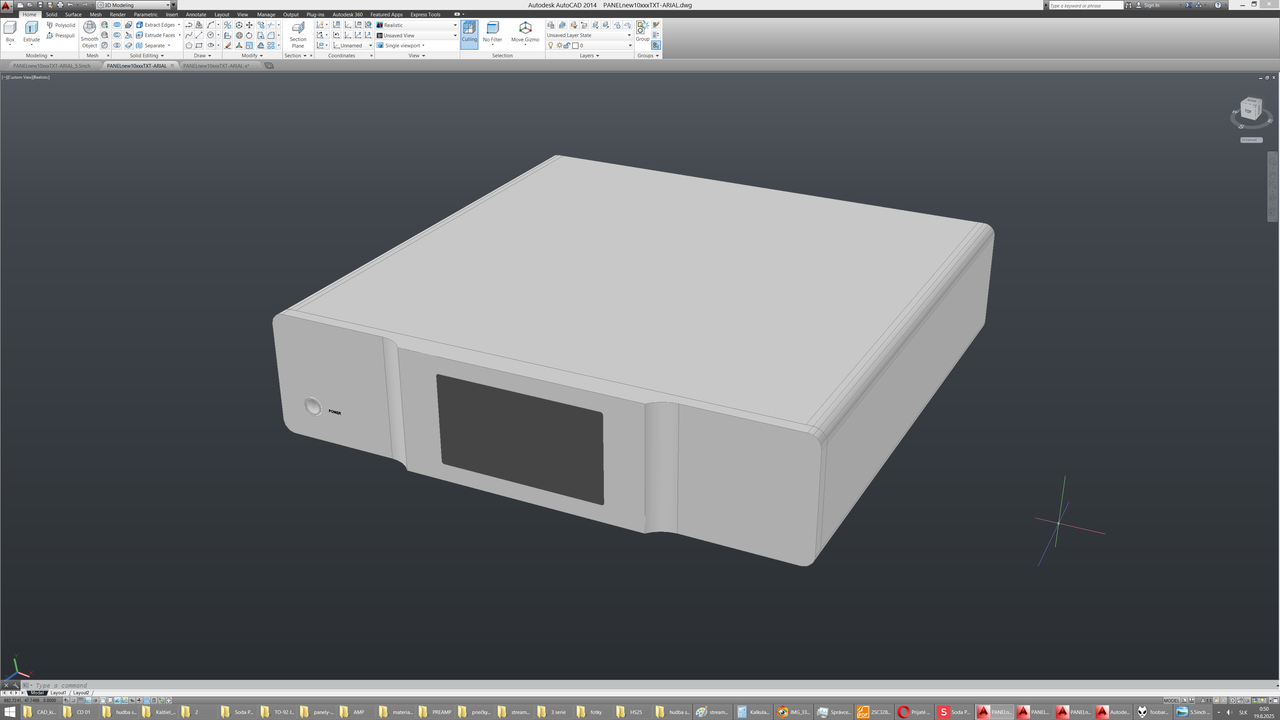

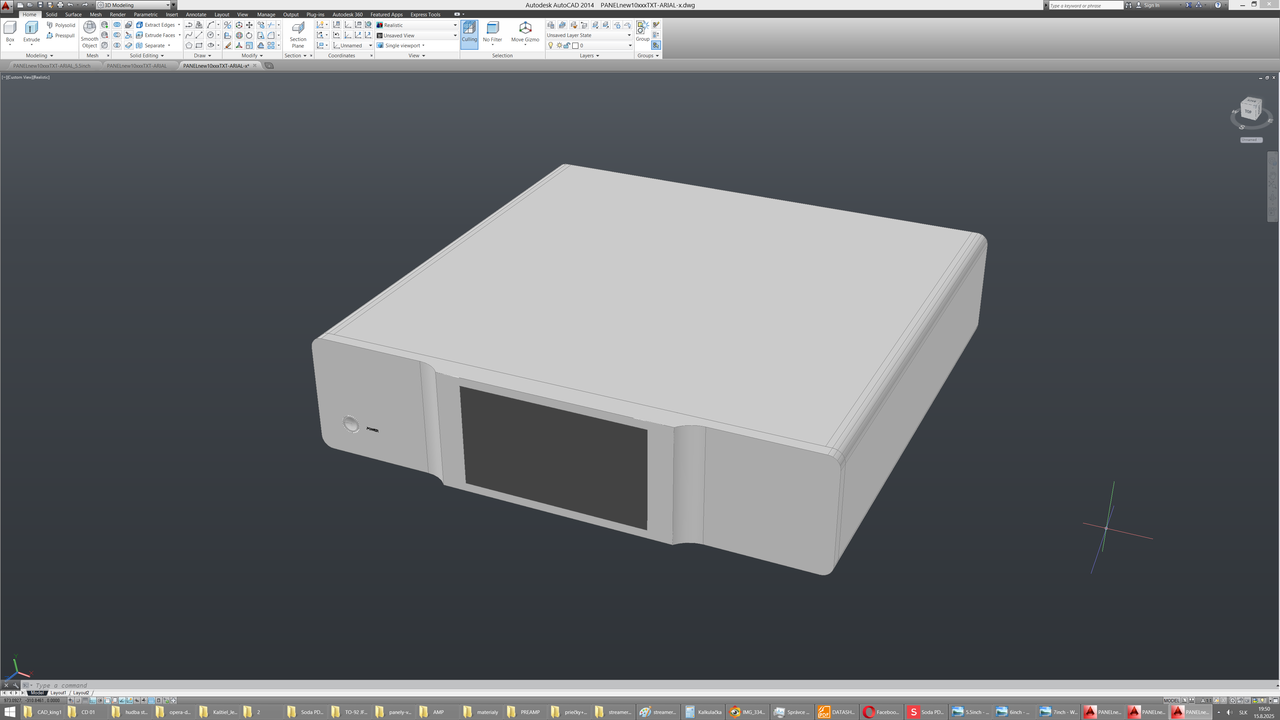

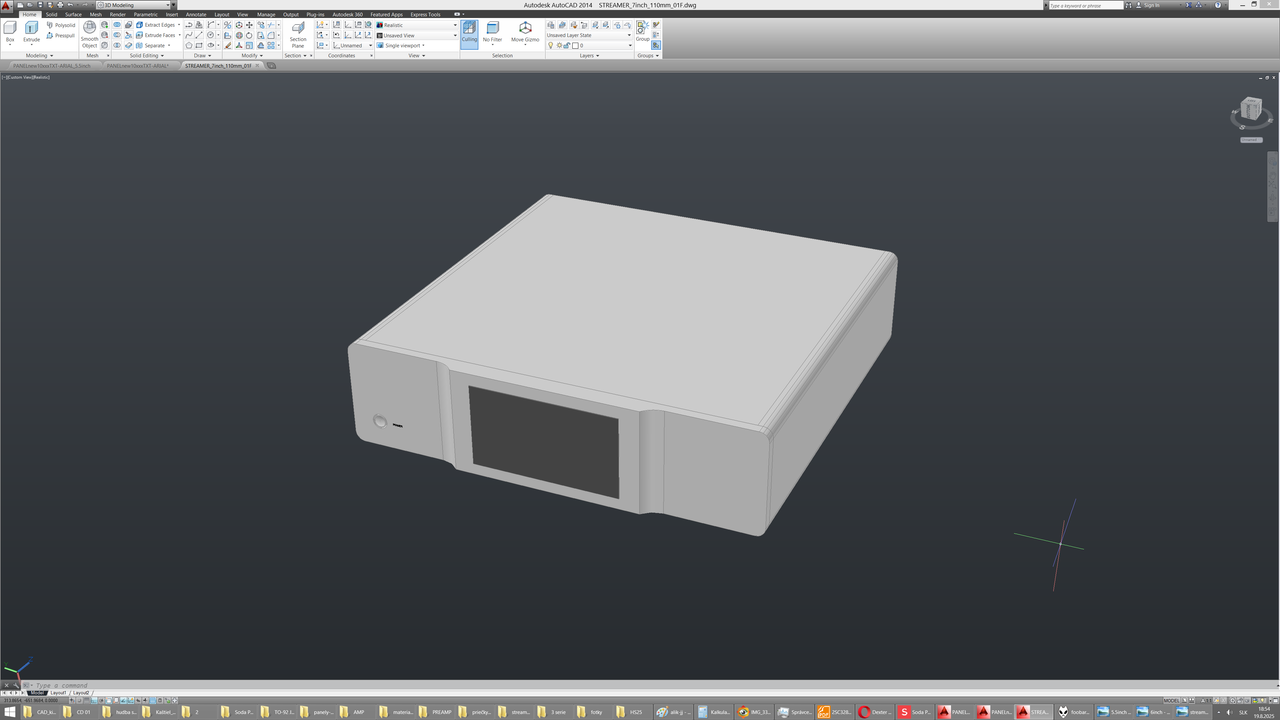

Ešte by som spravil tú vystúpenú časť s displayom odnímatelnú a bolo by to aj DO. Jednu malú nevýhodu to má, keď si ho zoberieš so sebou do kresla, tak sa jednotný dizajn naruší, to by ale pri počúvaní hudby nemuselo vadiť   A z malej nevýhody sa stane aj výhoda, keď dopočúvaš, dáš ho na miesto kde ho vždy nájdeš a dizajn je späť.

Chcel som dnes nakresliť dosku na regulátor pre RPI5 ale predaj LT1083 skončil. Máte nápad na iný 5V 7A regulátor? LDO, ideálne s feedback pinom. Zdá sa že ich nahradzujú spínané regulátory... No som velmi zvedavý či tam je fakt nejaky zvukový rozdiel ako sa všade spomína. Technicky by som čakal že spínaný zdroj je na degitál a takto vysoký prúd aj lepšia volba... A že to nejak prelezie až do dát DACu a spôsobí zmenu vo zvuku keď je tam izolátor a digitál nie je velmi náchylný na šum... No neviem nevime

Čítal som práve tu o nejakom poklese rýchlosti pri kopírovaní na SSD pri nedostatku prúdu. Navyše chcem to urobiť aj do budúcnosti. Niečo málo si cucne aj ten displej s dotykovým ovládaním a ktovie čo všetko tam raz ešte pridám...

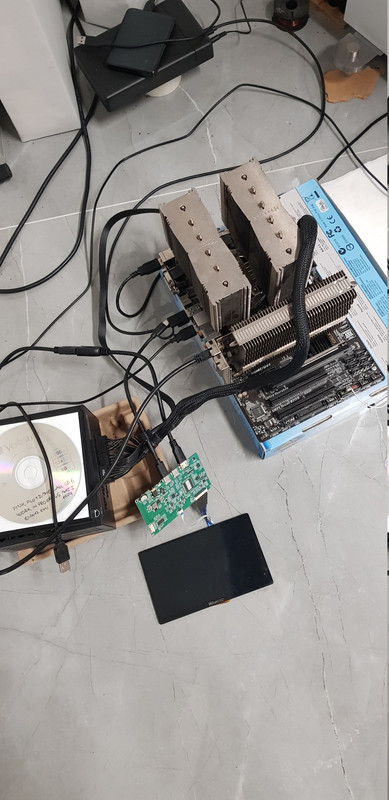

Zatial bez RPI5 to mám poriešené takto Komplet bezvetrákový PC. Seasonic platinum fanless. No a display už beží. Len som ho mal pri fotení vypnutý 7" dotykový FHD IPS.

Ak by si našiel LT1083 tak by som bral. Kludne do 5ks rád odkúpim.

Mne by sa na to aj tak páčila nejaka výkonová varianta niečoho fakt kvalitného ako je LT3045 alebo aspoň LT3015. Bohužial 7A je tak vela že ani keď dám nejake lepšie regulátory paralelne po 2 tak to nevychádza a dávať tam 4 a viac sa mi nechce...

Ja sa vôbec divým že sa na digitrál s prúdom 7A robí regulátor bez feedback pinu. Ono tie 3 vývodové regulátory na napájanie MCU dnes? To sa mi zdá fakt ako blbosť. Skôr by som čakal že ten linearny takto spravený bude pekná sračka Dropout ako prasa Celkovo počítam s kondenzátorom do 10 000uF, možno vrátane... A trafo na taký prúd... Ja by som si fakt myslel že ten spínák ponúkne viac. Tak to preverím. Či je to len hifistická blbosť alebo to fakt má zmysel. Každopádne žiaden placebo efekt nebude pretože mne sa ten lineár tiež zdá skôr ako kravina

No a ak to náhodou bude "počuť" tak postavím nejaky 7A regulátor na báze kvalitného OZ alebo regulátoru a velkého tranzistoru na tých 7A s feedbackpinom tesne k zátaži... Postavil by som to hneď ale nechcem si zase vymyslieť super drahý a super zložitý projekt.

Inak ja by som sa nedivil ak by to RPI5 malo ešte malý spínaný regulátor a jadro bežalo na 3,3V. Nevieš ako to je? Ono to fakt celé beží na 5V a nejakom externom regulátre kilometer od toho? To by som si nedovolil ani pri DACe... No a ak je tam malý spínák tak tek externý linearny predregulátor znie ešte viac nezmyselne. Jedine že by mal funkciu galvanického izolátora.

Ešte mám jednu otázku k tomu RPI5 sa predáva taká smiešna kondenzátorová doska. Robená asi na estetiku. Pár polymerov, pár keramík, pár tantalov a pekne naukladené Slušné hifi woodoo Zasúva sa to do toho kolíkového konektoru na RPI5. Mám otázku. Je tam taký DC okrúhli starý známy konektor na DC napájanie... Dá sa to napájať cez to? Keď ja by som radšej využil to... Ja na DIY velmi nejake USB C konektory nemusím...

Vlastne čo ak by som chcel napájať ten displej rovno zo zdroja, prípadne dalšieho samostatného regulátora na zdroji? Vadili by mierne odlišnosti teda nepresnosti medzi napájaniami? A dalšia vec. Čo zemné slučky? Rieši sa to aj mimo audia? Ak by som displej zapojil rovno do zdroja tak druhé paralelné GND sa bude uzatvárať cez RPI5 cez HDMI alebo aj TOUCH funkciu ktorá beží cez USB. Ja s digitálom až tak nerobím a keď hej tak komplet na vlastných doskách kde to má systém. Nechcem z toho RPI5 a modulov okolo robiť nejaky paskvil a nahovárať si že to hrá nejako božsky... Chcem urobiť technicky čisté a správne riešenie.

kaed, myslím si že na zodpovedanie týchto otázok by si tu mohol byť dobrý práve ty luta ani Dohnalik sem už nechodia a väčšina ľudí asi velmi do hlbky nejde.

Nemyslím si, že by lineárny zdroj mal nejaký prínos pre činnosť RPi. Zvlášť, ak je k nemu pripojený externý DAC.
Interný DAC býva napájaný priamo a cez neho je napájané Rpi.
Jediné, kde vidím možný prínos, je vplyv na analógový zosilňovať, ktorý býva zapojený do rovnakej zásuvky. Ale ani to sa mi v praxi nepotvrdilo. "Meral" som však iba posluchom.

Myslím si, že by úplne stačilo použiť nejaký vhodný filter pred spínaný zdroj, aby sa vylúčilo zarušenie napájania analógových komponentov.
A k DAC použiť vhodný USB oddeľovací filter (izolátor), o ktorom sa tu na fóre už hodne diskutovalo. Napríklad Topping HS02. Ten je vhodný aj pri lineárnom napájacom zdroji.

Asi moc neporadím. Displeje napájím rozdvojku s microusb konektory,  Jeden displej je napojenej přímo na ten plochej kabel do RBPI, a druhej je přes HDMI. Ale nemám to na audio, řídí mi to 3d tiskárny...
Co je standartní montáž rbpi 2W k tiskárne i3MK3 od průše, tak se to napájí i komunikuje přímo přes GPIO konektor. Tohle jsem zprovozňoval u známýho.  Ale to 2W je oproti klasickýmu RBpi fakt nízkopříkonový. Jeden kousek rbpi 3B mi třeba co chvilku píše hlášku "undervoltage" ale jede dál, nic se nestane. Ale to je asi chyba na desce, protože to dělá se všemi možnými zdroji a ani osciloskop na těch 5V gpio pinech nenachází nic jinýho než bordel řádu 10-20mV, což by stabilizátor na 3.3V a dál na menší, fakt nemělo rozházet... Ostaně dá se někde najít schéma těch RBPI? možná bych tu chybu dokázal opravit. A nebo počkám, až zas bude nějakej výprodej starších modelů, nebo někdo bude "rozdávat" tady na fóru...

hele to jsem neměřil. Asi jo, protože to pořád jede, jenom to hlásí, tj nějakej element na desce na nějakej pin procesoru pošle signál "undervoltage" a jinak nic. Naštěstí ten octoprint server na to nedbá, některej soft to třeba vyhodnotí tak, že se vypne nebo zrestartuje... Tj znovu, není někde schéma? měl jsem dojem, že rbpi je taky opensource.
