Téma vytvořil antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,902

Téma: Měření: koaxiál Celestion FTX0820

Vytáhl jsem měření z roku 2021, nezapuštěno. Měřil jsem v menší, asi 20l bedně. Odezva na nízkých kmitočtech je ve volném poli, tzn. neovlivněná objemem bedny.

Link: https://celestion.com/product/ftx0820/

TS parametry středobasu (Mms jsem použil tu výrobce):
Qms=5,28; Qes=0,42; Qts=0,389; fs=87 Hz; Mms=22,7 g; Cms=0,147 mm/N; Rms=2,35 kg/s
Dd=165 mm; Sd=213,82 cm^2; Vas=9,57 l; Re=6,65 Ohm; Bl=14,02 N/A; Rme=29,54 kg/s
SPL=93,65 dB/W/m; USPL=94,45 dB/2,83V/m; Hc=12 mm; Hg=8 mm; Xmax=2 mm; Pe=200 W; Le=0,63 mH

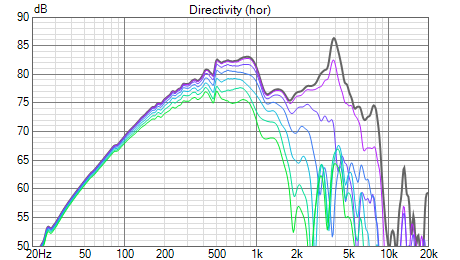

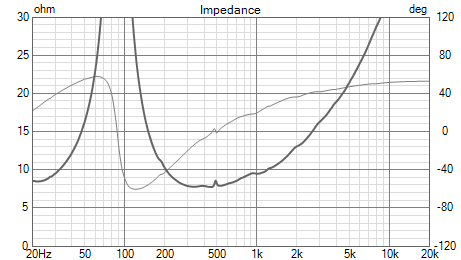

https://i.postimg.cc/FRB60Wfd/shot001.png https://i.postimg.cc/DfWvHRPN/shot002.png

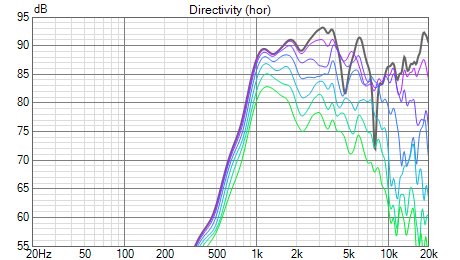

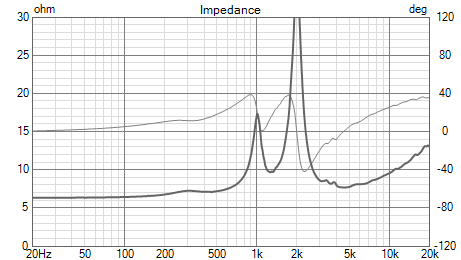

https://i.postimg.cc/Hn8hzw5S/shot003.png https://i.postimg.cc/WtRfHdws/shot004.png


Takto vypadá simulace doporučované výhybky. Ve starším PDF je nesprávně otočená (starší datasheet se dá dohledat), pak byla opravena.

Takže +/- je správně:
https://i.postimg.cc/RqL5115k/shot005.png

https://i.postimg.cc/hh5856BT/ftx0820a.jpg https://i.postimg.cc/svGPdmj8/ftx0820b.jpg

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,760

Re: Měření: koaxiál Celestion FTX0820

PA koaxy mě zajímaly, ale nějak jsem se neodvážil do toho jít, tušíc potíže.

Jak to hrálo s jejich tovární výhybkou?

Web

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,902

Re: Měření: koaxiál Celestion FTX0820

Tak na vyloženě přesný domácí poslech stavěny nejsou, žádné takové koaxy, ale pro svůj hlavní účel fungují.

Tady píšu něco k FTX0617.

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,760

Re: Měření: koaxiál Celestion FTX0820

Dokázal bych si to představit v odposlechu na pódium, ale má to dost vysokou směrovost mimo osu -> nebude tomu dobře rozumět lidem, který to nemaj namířený přímo na sebe...
Co je hlavní účel?

Web

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,902

Re: Měření: koaxiál Celestion FTX0820

"dost vysokou směrovost" proti čemu? Na pódiu bývají běžné. Nevidím moc rozdíl proti samostatné horně. A pokud jde o srozumitelnost řečového pásma, mimo osu to s koaxem musí být naopak vždycky lepší. Směrovost výš je pak podobná jako u kompaktní horny.

Různé použití v PA - to pódium, konferenční místnosti a haly, umístění do stropu a kde není moc místa...

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,760

Re: Měření: koaxiál Celestion FTX0820

Abych mohl odpovědět, budu muset postavit před mikrofon naše odposlechy v kapele. smile

Web

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,902

Re: Měření: koaxiál Celestion FTX0820

Tady je porovnání s menší hornou, normalizovaně.

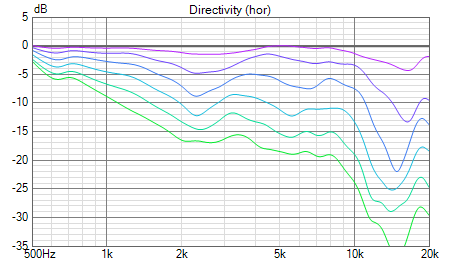

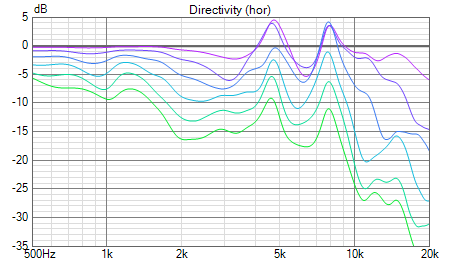

Celestion FTX0820 / B&C Speakers DE120 + Lavoce HD1004 v horizontální rovině
https://i.postimg.cc/fbtrJXZK/ftx0820.png https://i.postimg.cc/L69QjG2h/de120-hd1004.png

Amplion | aparát | měření | bazar

Odpověď zaslal BlackRider (upravil BlackRider 28. 3. 2025 9:29)

  • Řícmanice (cca 15km od Brna)
  • Reg.: 15. 4. 2007
  • Přísp.: 1,760

Re: Měření: koaxiál Celestion FTX0820

My máme nový odposlechy a máme při koncertě problém s tím, že ty bedny na ucho dost směrují a pak se moc neslyšíme. Zesilujeme, ale monitory nám už chytaj zpětnou vazbu. Celkem nás to překvapilo (nemile). Je fakt, že se taky sžíváme vůbec s přechodem z klasickýho mixu na mix v tabletu a ještě tam může být nějakej háček v nastavení, ale moc tomu nevěřím. Je to klasický aktivní 2p 10" + driver v 90°x60° CD horně, která zatím nevím jak vypadá (geometricky).
