Odpověď zaslal luikas (upravil luikas 25. 9. 2024 22:11)

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Tak vyhybka 1.0 je na svete smile

Nize par obrazku:

Foto vyhybky:
https://i.postimg.cc/340ZcTBM/20240925-095838.jpg

Kontrolni mereni inroom z cca 1,3m - trochu doladim navazani basy-stredy - kolem 450 Hz bude chtit trochu ubrat a asi malicko premodelovat HP u stredaku. Vyzarovani je tam sirsi, nez jsem myslel a je tam te energie moc. Navaznani stredy-vysky je dobre, kolem 1,7kHz je malicky hrb (neni videt ve vyhlazenem mereni...) kompenzujicinuly ve vertikale na delicce. Citlivost sedi tech 91dB/2,83V/m. (zavery jsou samozrejme z mnohem vice mereni a predikce chovani vertikalne, ne z jednoho grafu)
https://i.postimg.cc/gnWKN1L5/Centr-1-6m.jpg

Impedance je vpohode - zvolil jsem i na basech trochu neobvykle vzduchove civky s vyssim R - basaky maji pridavne magnety a ztrata citlivosti ani rozsahu dolu me netrapi
https://i.postimg.cc/87yBk5XQ/Imp-LCR.jpg

Zkresleni pri 2V z cca 40 cm - tohle je velka parada, limitem je tu spis merici vybaveni, nez repro
https://i.postimg.cc/mPZyGMwy/zkresleni-2-V.jpg

Burst decay - namlouvam si, ze tady by mely byt videt veskere rezonance, ale vlastne nevim, jake zvolit spravne nastaveni
https://i.postimg.cc/8jgVwkHS/burst.jpg

Poslouchal jsem zatim jen velice kratce a zvuk je fakt cisty i pri brutalnich hlasitostech. Ted me vlastne ceka predevsim to poslouchani a pak pripadne ladeni vyhybky.

Ad soucastky- muj dojem:
Jantzen EleCAPy - asi jsem cekal vic - Bennic podle me je robustnejsi, navic maji magneticke vyvody
Cross caps - pro me favorit v pomeru cena/vykon, prijdou mi i lepe zpracovane, nez StandardZ
Jantzen civky - parada, mnohem lepsi, nez motane na kostrickach a samodomo, mrte hodnot, nejruznejsi tloustky dratu...

Odpověď zaslal luikas

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Dneska jsem chvili testoval a srovnaval.

- zvuk je hodne dynamicky a vyssi basy doslova klepou nohavicema, proti jinym bednam co mam maji takovy ten slam jako na koncerte (neni to jen hlasitosti, mozna vetsi plocha na vyssich basech?)
- nektere zvuky jsou jakoby ostrejsi/agresivnejsi - ruzne kovove zvuky, cinkani, ale treba i zensky zpev - nejake tipy na co se zamerit, aby zvuk byl klidnejsi? Ladit vic "z kopce"?
- o neco lepsi srozumitelnost reci, nez jine bedny

Odpověď zaslal luikas (upravil luikas 2. 10. 2024 5:04)

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Nikdo zadne tipy, nebo zkusenosti?

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,754

Re: 8" do 3p

Těžko říct, nic moc nevíme. Impedance je zvláštní. Zkreslení ani decay tady kontrolovat nemusíš. Zaměř se na průběh filtrů, souběh fází, impedanci... ukaž, jak to máš, ideálně z Vituixu. Základ: správná data na vstupu.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal luikas

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Impedance sedi se simulaci (posledni obrazek nezacina impedance v nule), fr. char taky sedi - viz simulace par prispevku zpet. (neni to mereno z uplne stejneho mista) - zkusim jeste par mereni behem vikendu pro lepsi predstavu, hlavne chovani ve vertikalni rovine a jednotlive repro nearfield

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,754

Re: 8" do 3p

Ano, dej si s tím práci, každý měnič měř s loopbackem v ose, včetně NF+bafflestepu a uprav XYZ.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal Dzin

  • Dzin
  • člen | offline
  • Reg.: 30. 11. 2012
  • Přísp.: 17

Re: 8" do 3p

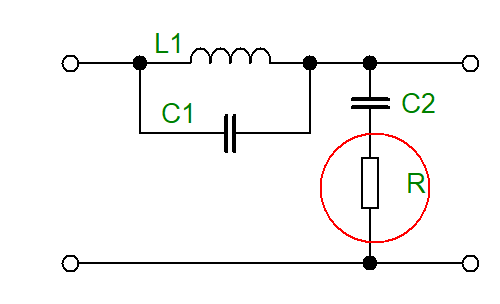

Jestli je to zapojení výhybky z předchozí stránky, tak bych nejdřív opravil ten vysokofrekvenční zkrat !
Tohle je tortura zesilovače a né vyhybka.
Jednoduchá kontrola, vyhodit ze schématu všechny cívky a reproduktory a místo kondíků dát zkrat, pokud je výsledkem zkrat (jako v tomhle případě), okamžitě opravit a nesnažit se dalším provozem odpravit zesilovač !

Odpověď zaslal luikas

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Diky obema za postrehy, na oboji se podivam

Odpověď zaslal luikas

  • Reg.: 14. 4. 2007
  • Přísp.: 999

Re: 8" do 3p

Tak drzte palce, tohle je verze 2.0, uroven vysek se necha krasne ladit kondenzatorem - doladim poslechem nejlepsi verzi. Opakovat mereni ted bohuzel nemam moznost. Impedanci nad 20kHz jsem se rozhodl neresit, nechci rezistor pred vyskacem a kabelaz nejakou vlastni indukcnost ma.

Sklopil jsem o kus celou charku, nize je srovnani s verzi 1.0 (referencni uhel 15 stupnu)

https://i.postimg.cc/JtgLrvX7/vyhybka-2-v5-SPL.png

https://i.postimg.cc/kVw0kp9m/vyhybka-2-v5-Six-pack.png
