Re: E1DA Cosmos ADC - špičkový převodník pro měření

A jo, psal si to. To víš, E50 L50 to je podobný a já už to mám v hlavě taky všechno pomotaný... smile Času mám teď dost, tak zkouším, jestli se topič s kosmíkem chovají podobně při různých vzorkovacích frekvencích.
==============================================================================
Výsledek je ten, že vzorkování 352 a 384 kHz dávají THD trochu horší výsledky. Pro 44,1 až 192 kHz je THD prakticky shodné při krokování od -20 do 0 dB. Co mě ale překvapilo, je doba měření. Čekal bych, že pro vyšší vzorkování se zpracovává víc dat, tak to bude trvat dýl. Ale je to přesně naopak.
48 kHz - 6 minut 31 sec
96 kHz - 3 minuty 35 sec
192 kHz - 2 minuty 13 sec
Krokování Amplituda - THD, 22 kroků.
Ono to vypadá jako zbytečné hraní, ale včera jsem odzkoušel, že výsledky THD nezávisí na použité frekvenci 1 kHz minimálně +/- 5 %, ani magické kmitočty 997 nebo 1021 na tom nic nemění. Teď tedy vím, že ani vzorkovací frekvence 192 kHz nemá vliv na THD, ale měření zvládnu za třetinu času.
==============================================================================
EDIT: Abych nekecal, při podrobnějším zkoumání se to malinko liší, 96 je o dva-tři dB lepší, než 192. Ale taky ne pro všechny úrovně.

Asi bude nejlepší obrázek. V absolutní úrovni nějaký malý rozdíl je ve prospěch nižších vzorkovacích frekvencí. Ale vlastní průběh THD v závislosti na amplitudě je velmi podobný. Asi bych měl znovu zdůraznit, že se jedná o součet zkreslení D/A převodu D10s a A/D převodu E1DA Cosmos a v tuto chvíli se nedá říct, jak vypadá průběh THD jednoho nebo druhého zařízení samostatně.
.
.
https://i.postimg.cc/G36Bg3gS/Vzorkov-n-48-96-192.jpg

=========================================================================
.
Vypadá to, že výsledky by mohly být ještě lepší, když si pohraju s korekcemi v kosmíkovi. Je to podezřelé, ale zatím mi nejlépe vychází, když je zcela vynuluju. Ještě to ověřím a zítra dám nějaký obrázek.

(upravil check 8. 7. 2024 12:04)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Jenom pro info, jestli je dneska číňan levnější nebo ne. Teď mi přišla nabídka na kondíky do výhybek z číny za vyšší cenu než já mám tady v ČR.

Inflace v číně běží daleko rychleji spolu s tím, jak se tam zvyšuje životní úroveň, která je ve větších městech číny na stejné úrovni jako na západě. Logicky pak nemůže být cena menší, pokud není například pracovní síla nahrazená robotem.

Z toho usuzuji, že na západě máme pořád oproti číně šanci. Oni jsou napřed v pracovitosti, musíme zvednout zadky a jít něco pořádného udělat. Evropa chrápe a akorát se zadlužuje štědrou sociální politikou. Je potřeba se probudit k činnosti a pak jsme konkurenceschopní.

Web

(upravil Elox 9. 7. 2024 18:31)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Zpátky na stromy, je to trochu jinak. Bylo mi divný, kde se vzal ten nárůst THD na posledních cca 5 dB. Nakonec jsem zjistil, že mám v kosmíkovi nějaké větší korekce, než je zdrávo. Tak jsem spustil TVEAK a vrátil hodnoty zapsané jako originální. Výsledek nic moc. Postupně jsem korekce zmenšoval, až jsem je zcela vynuloval. Výsledek je na obrázku. Jenom musím znovu zdůraznit, že to je kombinace D10s a E1DA a nevíme, jak se jejich zkreslení sčítají nebo odečítají. Předchozí obrázky nebudu mazat. Učit se dá i na chybách druhých.
.
.
https://i.postimg.cc/9FnG50n0/Korekce-a-bez-korekc.jpg

.
====================================================================================
V tuto chvíli to vidím tak, že můžeme s velkou mírou pravděpodobnosti měřit dvojicí D10s - E1DA na 1 kHz THD do -120 dB (0,0001%). Samozřejmě za předpokladu, že se vyrobí potřebné vstupní a výstupní děliče, sym. buffery, zatěžovací odpory, kabely a další udělátka. Pro naprostou většinu, možná pro všechny praktické úlohy, je to naprosto postačující.
Hračičkové, jako jsem já, kteří z principu musí posouvat hranice kam až to jde, mají jedinou možnost. Zdroj signálu analogový generátor, nebo dobře odfiltrovaný D/A převodník. Za DUT rejekční filtr. Je to spousta práce, ale věřím, že by se dalo dostat někam k -140 dB. Víc asi opravdu nemá smysl.
...
EDIT: Musím doplnit, že mám na mysli měření v rozsahu úrovní 0 až -8, možná až -12 dB. Z toho vyplývá, že děliče by mohly být po 10 dB. Má to výhodu, že dva kroky jsou 20 dB, tedy poměr 1:10.

(upravil dawsoo 10. 7. 2024 10:03)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Tak jsem cosmika vyvrhl vyletoval ty čtyři pidi  kondíky a změřil je,kupodivu nejsou na tom na svou velikost vůbec špatně,rozumný ESR (pod 1R) i kapacita (200-210uf) a tgD jsem také čekal horší. Našel jsem pěkné tenké a vysoké panasoniky FR 1000UF/16V které se vejdou jen tak tak akorát,jen mě trochu nasrlao že tu mam jen 3ks,klasika... tak musim doma v krabicích vyštrachat čtvrtej kus do party. Dám sem pak opakované měření s E70 a aspoň uvidíme zda ši o kolik se to pohne.

PC-DAC-ZESIK-Bedny=zvuk doma

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Tam by měly být kvalitní kondy,Ukrajinec si to pohlídal.

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Nejlepší kondenzátor-y je žádný. Jak velký je tam DC offset? Nešlo by to vybalancovat, aby se nemusely použít?

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Jestli jsem to pochopil, tak je to jenom hraní si, co by to udělalo, když se to vymění. Někdo to tu už psal, že zkreslení -120dB na 20Hz není až tak zajímavé.

(upravil antonio 11. 7. 2024 13:06)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

orhore
Tam neni offset, ale 2-3 Volty předpětí. Vyplývá to z funkce prevodniku.

jardag69
Když to převodník umí, je  skoda se ošidit jen kvůli kondenzátorům.

(upravil dawsoo 10. 7. 2024 15:58)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

benazi: pohlídal si prd takhle to nefunguje... osazuje mu to číňan tím co zrovna v tom rozměru má (proto možná laco měří tím stejným jinak než třeba willi )
orhore: C tam být musí, je tam potenciál na vstupech odpovídající vref i malé DC by degradovalo výkon, je to prakticky vždy a u všech ADC.

jardaG: jardo kua!, kdybys aspoň četl co se tu psalo a řešilo kolem toho ..... celý je to o tom že top špičkový drahý čip zcela zbytečně zazdít nejlevnějším smetím na poměrně klíčové pozici zapojení.

PC-DAC-ZESIK-Bedny=zvuk doma

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Čus, přemýšlím, že si taky pořídím E1DA na měření. Jako DAC bych měl topping E50. https://www.audiosciencereview.com/foru … dac.26219/

Jak tady čtu, tak výměna kondenzátorů je povinný úkon. To bych do toho koupil asi nichicon Gold.

Jsou s tím cosmosem ještě nějaké problémy, o kterých se moc nikde nepíše?

Re: E1DA Cosmos ADC - špičkový převodník pro měření

kym nechces merat ultra nizke skreslenie na 50Hz tak nic menit nemusis... ak chces merat maximalny snr a nevadi ti nizka impedancia mozes paralelne prepojit L+R vstupya merat v mono mode.

Re: E1DA Cosmos ADC - špičkový převodník pro měření

To s tím mono modem a max SRN je dobrý poznatek. No budu měřit výkonnový zesilovače.

(upravil dawsoo 11. 7. 2024 13:30)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Přesně tak jak psal Willi ,nichicony gold zde asi zbytečný a navíc je tam ani nedáš v kapacitě a s rozměrem která by měla být zlepšením... tzn cca 330-1000uF min na 10V.

maximum velikost kapacita a voltáž co se ještě vleze je zhruba toto:
https://iili.io/dqIJ3fn.th.jpg https://iili.io/dqIJdiX.th.jpg

Speciální tenký a dlouhý panasonic FR 1000uf/16V d=8x20mm
o víkendu to písknu, tady (v práci) jsem teď jen testnul že je vše ok a nic se nezhoršilo.

PC-DAC-ZESIK-Bedny=zvuk doma

Re: E1DA Cosmos ADC - špičkový převodník pro měření

EsoRimmer napsal:

To s tím mono modem a max SRN je dobrý poznatek. No budu měřit výkonnový zesilovače.

Ale všechny tyhle kusé a jednotlivé informace najdete spíš než po fórech na originální stránce designéra

https://e1dashz.wixsite.com/index/cosmos-adc

Vždycky je lepší nejprve jít na originální stránky a datasheety, než se vyptával po fórech, kde nehrozí nepřesné informace.

(upravil dawsoo 11. 7. 2024 22:40)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

EsoRimmer:
na stránkách původce (IVX) toho moc nenajdeš (jen ovladače,firmware a utilitu tweak), podpora je mimo discord kanál prakticky 0,dokumentace je 0. Není to standartní tovární výrobek a je bez jakékoli standartní záruky.

Takže pokud nejsi uplně v tomhle zběhlý a ready (zásady propojení zemnění a nutné USB izolátory)  raději to promysli dopředu, zda je to to co opravdu potřebuješ.

Pokud se pro cosmika rozhodneš, tak lepší a ucelenej návod s asi nejlepším dostupným měřícím software REW , jak na to a co k tomu zhruba je třeba, pokud chceš měřit zesíky je např. zde:
https://www.openaudiolab.com/measuring-amps/

A malej neoficiální tutoriál a popis vlastního Cosmos ADC je třeba slušnej zde:
https://nathaliebeimler.com/tech/sound_ … l#abstract

PC-DAC-ZESIK-Bedny=zvuk doma

(upravil 11. 7. 2024 13:56)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Doplním, ze je výhodné koupit variantu s vestavěným izolátorem USB. Jinak to stojí další peníze a starost o další krabici a kabely navíc

PMA: kdyby nebylo rad a zkušeností tady na audiowebu, tak to nerozchodim. Podpora výrobce nulová. Přepínání mono-stereo hlasitostí je fakt lahůdka.

Re: E1DA Cosmos ADC - špičkový převodník pro měření

nieco k teme

https://www.ti.com/lit/an/sloa098/sloa0 … e.com%252F

Re: E1DA Cosmos ADC - špičkový převodník pro měření

Výborný dokument, díky. Teď by to chtělo někoho, kdo nám řekne, která z těch variant je kosmík. A tedy jak jsou vlastně zapojené ty operáky, co tam jsou.

(upravil dawsoo včera 22:59)

Re: E1DA Cosmos ADC - špičkový převodník pro měření

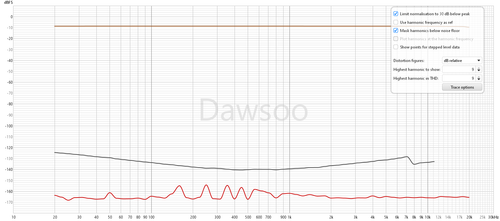

Překondíkovanej Cosmik 1G/16V  měření je nastaveno stejně od minula .... řekl bych že je to o fous lepší a snížil se dole asi i šum. Nyní celé thd dělá prakticky jen 3.harm. druhá celkem očekávaně klesla uplně dolů pod -150dB
https://iili.io/dqPp1bs.md.png

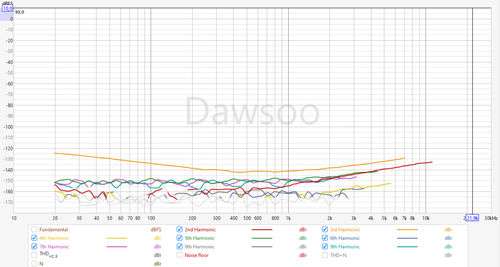

harmoniky jejich spektra
https://iili.io/dqiKXBn.md.png

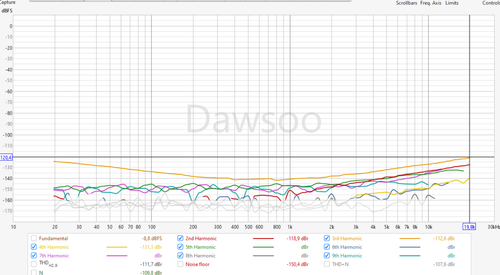

a měření plné audio spektrum 20-20k thd vs lvl Fs=192kHz E70+Cosmos mod
https://iili.io/dqiETSj.md.png

zdá se mi že jak klesl šum tak vylejzá trošku vnitřní bordýlek co se chytá na ty velký kondy,zkusim zítra dát jinak kabely ... okolo

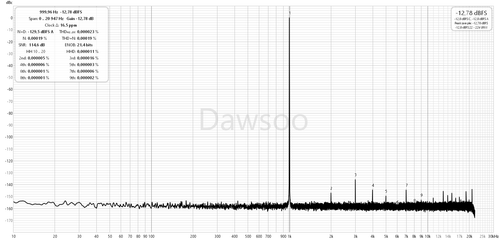

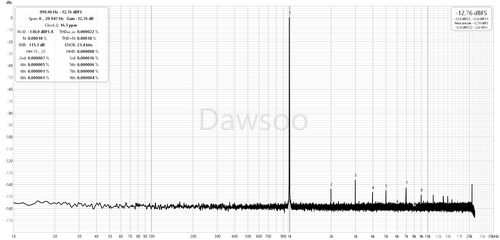

Co je ale lepší o dost je THD a THD+N na kile a E70 má stejně kanály s polovičním zkreslením a lepším enob!
https://iili.io/dqsNvF2.md.png
https://iili.io/dqsNe6l.md.png

Takže jsem spokojen a nechám to tak... ještě zkusím znovu rekalibraci zda se to pohne...

PC-DAC-ZESIK-Bedny=zvuk doma
