Jen tak, pro radost a také z dlouhé chvíle si navrhuji low-end stereo amplifier, coby "hračku" pro cokoliv a do čehokoliv a taky, aby můj vnuk nějak začal a na něčem začal rozvíjet své elektro-bastlířské "blues".
Projekt je zatím ve stavu návrhu.
Schéma zapojení:- https://www.rajce.idnes.cz/hordek/album … 1677306767
První nástřel desky:- https://www.rajce.idnes.cz/hordek/album … 1677307066
Naco ty 100R rezistory v napajecich vetvich operaku? Jen to bude zhorsovat parametry uz tak zbytneleho zapojeni.

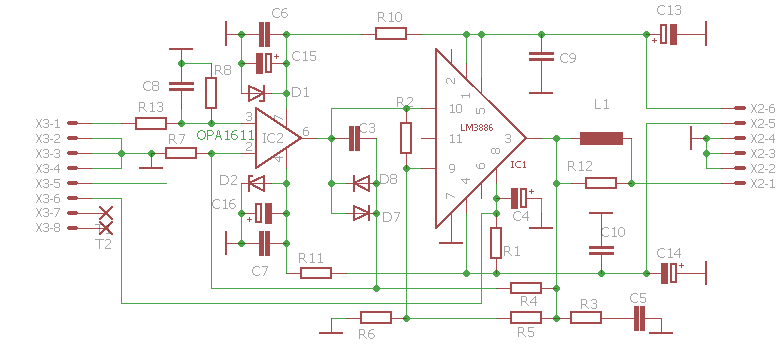

Skús toto...
A k čemu je tam ten první operák?
To LM3886 je v nfb toho operáku ako výkonový buffer. Vlastnosti ( skreslenie, odstup šumu..) sú dané tým OZ.
Reagoval jsem na příspěvek Hordeka.
Mimochodem, i pro začátečníka by bylo standardní (zesilující) zapojení LM3886 více než dostačující.
První OZ ve schématu od Hordeka má skutečně jen minimum přínosu.
Rezistory 100 ohmů podle mne mají svůj smysl, jednak s kondy za nimi eliminují šum stabilizátoru a dále zmenšují citlivost na ne docela povedený systém zemních spojů. Podobně se může k tomuto existujícímu zdroji připojit např. předzes RIAA a pravděpodobnost brumu je významně nižší. Je to vcelku běžné zapojení třebas u profi techniky (mixážní pulty o mnoha vstupech).
Zes dle schématu od BV mám "na prkně" a zvuk je hodně dobrý, pokud jsem to schopen ještě posoudit. Rozhodně mnohem lepší, než pouhé LM (mám srovnání).
Ano, OZ na vstupu zapojený jako sledovač o trochu zlepšuje odstup od šumu (vyzkoušeno na "vrabčím hnizdě" poslechem "ucho na výškáči" bez signálu, při hlasitosti na max.) Rezistory 100R+kapacity 1G/100n tvoří filtr potlačující šum a brum, ještě nevím zda by nebylo lepší ty stabilizátory před nimi vyhodit a zapojení upravit na zenerky, jak je to aplikováno ve schematu od BV.
Ano, LM3886 by hrála lépe, ale 1875 mám doma v šuplíku asi 20ks, chci je nějak využít --- stavím si "hračku" pro různá audio blbnutí, když to budu myslet se zvukem vážně, postavím si DPA.....
Děkuji všem za názor.
Pokud pouzijes stabilizatory je kravina knim bastlit 100R , ktere akorat zvysuji vnitrni odpor zdroju. Ano ciste se zenerkama uz maji sve opodstatneni. Porad si ale myslim, ze jako buffer je to zbytecne , lepe ten oz pouzit jako RIAA nebo jako tonovou korekci a treba jumperama mit moznost to premostit. Zacatecnik si stim vice vyhraje.
Hordek a když by se dala ta 1875 do zpětné vazby OZ?
To už by trochu smysl dávalo, jak postnul BV. Na druhou stranu to smysl nedává z toho pohledu, že tyto IO jsou určeny právě pro jednoduché aplikace, kde už nedává smysl jakékoliv jejich zlepšování.
Určite by tomu pomohol lepší dvojitý OZ ako 4580, napr. OPA1612. A 1875 dať do nfb toho OZ. Potom to bude až na výkon rovnocenné tomu zapojeniu s 3886.
Myslím, že bychom měli vnímat zadání tohoto projektu, tj. "low-end stereo amplifier,... aby můj vnuk nějak začal...".
Proto bych maximum pozornosti věnoval jednoduchosti jak zapojení, tak i návrhu DPS z pohledu pájení a konečné konstrukce.
Řekl bych, že pro případného vnuka bude mnohem přínosnější, když si bude moci jednoduše ubastlit něco, co bude maximálně jednoduché, klidně i "ohlodané na kost", aniž by to ubralo na funkčnosti.
Tak to bych možná někde vyhrabal MBA810.
Nevím jaký to má konkrétní přínos, protože zesílení celého zapojení stejně určuje zpětná vazba toho výkonového operáku.
https://www.rajce.idnes.cz/hordek/album … 1677484659
Ono vůbec neběží o získání vyšší citlivosti zapojení. Kvalitní operák ve zpětné vazbě se snaží korigovat to, co nezvládla zpětná vazba LM (R5 a R6). Trochu to prostě vylepší přidáním další zpětné vazby (R4 a R7) celkové parametry, snaží se to upravit na úroveň schopností toho operáku.
Samozřejmě to není legrace, protože podobná zapojení snadno zakmitávají, něco prostě z té LM nedostaneš. BV se s tím (na zakázku) vymazlil, mně se ale zajídá ten OZ v SMD provedení
. Pro začátečníka proto taková věc není (a pro starce rovněž , mně to spájela holka, co se tím živí).
Edit: Dělal to Stowik a chválil to za zvuk. https://www.audioweb.cz/viewtopic.php?id=25050&p=5
therion: sorry
Hordek: Nejde prece o zesileni , ale o aktivni korekci kterou ten oz po zavazbeni zpusobuje. Svym zpusobem je to aktivni clen ve fb jako celku. A tim ze je rychlejsi nez ten konec pomaha lepe korigovat pomoci fb chovani celyho zesu. Neni to vubec spatna idela.
A koukam, ze me Otas predbehl : )))
Otas: netřeba se smd bát. Sice se mi třesou ruce, u některých součástek nevidím ani s brýlemi jak je správně orientovat, tak jsem si je musel fotit a fotku zvětšit. A když člověk přijde na způsob jak si ji pinzetou nejlépe podržet, tak to jde zvládnout.
Tím spíš, když to je pro vnuka, ten na to uvidí a ruce se určitě třást nebudou. A co se v mládí naučí, ve stáří jako když najde.
Tady by smd asi každý zapájel líp než já.
Takto jednoducho som redukciu SO/DIL robil.. Vývody zohnuté pod puzdro a tak prispájkované..
Já ty redukce měl v šuplíku. Ale to tvé je super nápad.
Pokud bych potřeboval a nechával si je dělat, pak bych to řešil dle tvé inspirace, takto jsem si připravil footprint.
