Měření: koaxiál Celestion FTX0617

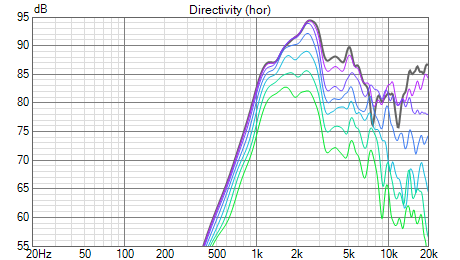

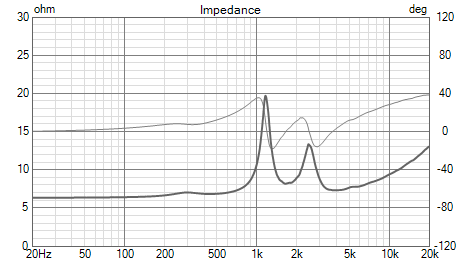

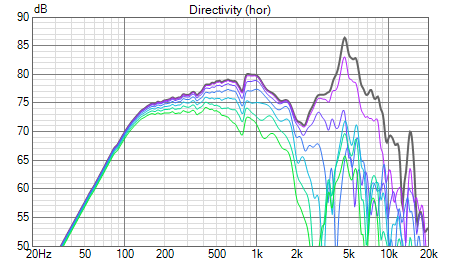

Vytáhl jsem měření z roku 2021, nezapuštěno. Měřil jsem v menší, asi 10l bedně. Odezva na nízkých kmitočtech je ve volném poli, tzn. neovlivněná objemem bedny.

Link: https://celestion.com/product/ftx0617/

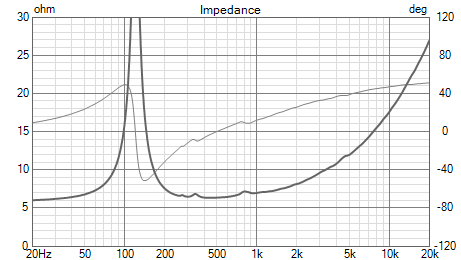

TS parametry středobasu (Mms jsem použil tu výrobce):
Qms=8,18; Qes=1,2; Qts=1,046; fs=119,6 Hz; Mms=11,6 g; Cms=0,153 mm/N; Rms=1,07 kg/s
Dd=135 mm; Sd=143,14 cm^2; Vas=4,44 l; Re=5,97 Ohm; Bl=6,59 N/A; Rme=7,26 kg/s
SPL=89,9 dB/W/m; USPL=91,17 dB/2,83V/m; Hc=10 mm; Hg=6 mm; Xmax=2 mm; Pe=150 W; Le=0,29 mH

Takto vypadá simulace doporučované výhybky. Polarita výškáče má být správně neotočená a v dřívějším PDF to tak bylo (starší datasheet se dá dohledat). Celestion nějak nesmyslně automaticky změnil PDF po tom, co jsem je informoval ohledně chyby u větší verze FTX0820.

Takže +/+ je správně:
