Tak tohle je už kus zesilovače. Parádní projekt a pěkná reportáž z něj.
Zajímavé bylo, co způsoboval ten čelní panel. Dělali ho u kavalier.cz?
Přemýšlím, proč je venkovní zapuštění kolem měřáku s povrchovnou a díry na knoflíky ne, byly dodělávané nějak dodatečně?
A z fotek bezpečně nepoznám, jestli je to barva, nebo elox.
diky
panel je z quickpanel.sk a je eloxovany. Diery na knofliky su schvalne ofrezovane az po eloxe aby ostali strieborne pretoze knofliky su podsvietene na bielo podobne ako vu meter, len to cez den az tak nevidno. V noci pekne svietia, a je to zaroven indikator zapnutia v pripade ze zhasnem podsvietenie merakov.
Wili
Myslel som výstupnú impedanciu, z ktorej je budený merák. Ten emitorový sledovač na výstupe by mal byť symetrický (alebo sledovač s OZ, symetrické napájanie)aby zachytil a utlmil aj back EMF napätie indukované v meráku pri zotrvačnom pohybe a tým ho tlmil. Ale samozrejme to závisí aj od hmotnosti pohyblivých dielov meráku..
Je někdo, kdo z ručkového wattmetru skutečně odečítá nějaké hodnoty? Nestačilo by, kdyby to ukazovalo "hezky"?
Pokud hraješ na baráku na plný kotlík ,tak se to hodí,v paneláku to je k ničemu,jen na oko.
Nevím zda už to někdo nezmínil. Ve schématu zesilovače pro indikátor chybí na výstupu s level metrem paralelní odpor s kondenzátorem. Nevím zda to není záměr. Jinak "ručička" bude lítat všemi směry.
Mam to okopirovane z jedneho stareho Onkyo a tam je tlmenie riesene cez kondenzator na gnd a premostene trimrom pre jeho regulaciu. Funguje to tak ako popisujes, bud je to rychle s prekmitmi alebo su prekmity tlmene, ale pomalsi pohyb rucicky. Riesili sme to pred par rokmi.
Edit: teraz som si vsimol, ze orhore napisal vlastne to iste.
Obdivujem že sa vám s tým chce blbnúť. Na zvuk to má vplyv nulový a za mna je krajší aj tak kus poriadneho celistvého hliníku bez svetielok a hýbadiel Podla mna je hlavné prísť na to ako robiť zvukovo dobré zosilňovače.
ale je to zabava. Mne sa to pacilo ako mlademu chalanovi a aj paci ak je to dobre spravene. Je pravda, ze na to pocas pocuvania hudby nepozeram. Niekedy hodim pohlad, lebo je to trochu aj indikator dynamickeho rozsahu nahravky.
Tuto to mali paradne zvladnute a myslim, ze to nie je iba merakmi. Rychly a presny pohyb na spicku a pomale klesanie. Hudba riedka, ale aj tak to nieco napovie, zapojenie hovadsky zlozite:
https://m.youtube.com/watch?v=2ndOmHpCXCM
To je presne ten pohyb!
To je presne ten pohyb!
…ktory sa mi nepaci
Je to o vkusu jako vlastně úplně všechno.
Mě například na tom čelním panelu schází tříbrné prvky pro oživení té černé.
Wilimu se to ale tak jak to má evidentně libí více než jak vypadá originál, jinak by jeho dílo vypadalo jinak.
Mě by se to například libilo takto, blíž originálu.
n.a. ten tvoj navrh je tiez fajn ja som to dopasoval k zbytku zostavy aby bolo vsetko v jednom style...
inak ked ste sa tak zahryzli do tych merakov tak som si to spatne prechadzal a natrafil som na zaujimavu teoriu od Eloxa ktoru vyskusam pri skladani druheho ampu (uz je skoro hotovy)
este ked nad tym teraz premyslam ci nie je problem prave opak? tym ze je vystupna impedancia az priliz nizka, ten merak chce vystrelit az prilis rychlo na danu hodnotu, a kvoli tomu to prestreli
origo maju do serie s merakom odpor
...
Dynamika ručkového měřáku je dána výstupním odporem zdroje napětí. Jak je definován, jestli předřadným odporem, paralelním odporem nebo děličem, to nehraje roli. Sestavil bych jednoduše tvrdý dělič, který z nějakého DC napětí vytvoří napětí, které vychýlí ručku tak na 80% rozsahu a potom metodou pokus - omyl vyhledal předřadný odpor, se kterým reaguje ručka co nejrychleji, ale bez překmitu. Pokud se blížíš k optimální hodnotě a předřadný odpor zmenší výchylku měřáku, zvýšením napětí nastavit opět těch 80%.
Zapojení potom upravit tak, aby měřidlo bylo krmeno z tohoto zjištěného optimálního odporu.
Tiez pri skladani druheho ampu som to poskladal bez panelu a skusim premerat spektrum o kolko bude nizsi 50hz peak
Wili, je to nádhera. Máš to prostě do detajlu vymakané. A umíš o tom krásně psát. A za jak krátký čas jsi to stihnul vůbec nechápu.
Co takhle přidat přepínání pro měřák do pozice před potenciometr hlasitosti? Iniciace pro pohyb měřidla je tam téměř vždy a nemusíš pro ukázku návštěvníkům (jiný smysl ručkové měřidlo nemá - i když vypadá skvěle ) ničit okolí i bedny dvěma kW výkonu... Tohle je podle mne zrovna nejslabší místo koncepce málo využívaného 1 kW zesilovače. Lze to také řešit i přepínatelným děličem 10 dB, 200 W už se dá chvíli doma snést.
Yry diky no rychlo ako rychlo… trvalo to 9 mesiacov.
Otas na to je tam logaritmicka stupnica a log amp, hybe sa to skoro stale do polovice + mam repro s citlivostou 85dB
Mimochodom uz mam poskladany aj druhy amp a mam pocit ze tam predny panel neplechu nerobi, aspon uchometricky sluchadlami, mozno bude tiez rozdiel ze toto testujem cez den a ten pred tym v noci ked je absolutne ticho Pretoze meranie tuto moju teoriu vyvracia a mera to furt rovnako
Pomeral som aj nejake dalsie spektra a hodim ich sem vecer, idem sa este pohrat s druhym merakom co urobi seriovy odpor.
Funfact: druhy amp som nemohol zapnut, meral som jak blbec asi pol hodiny vsetko okolo a nechapal. Chyba bola v IDC konektore pri krimpovani sa jeden samorezny hrot ohol a skratoval sa s vedlajsim a paradoxne to bol presne “zapinaci” pin voci zemi
------------
idem sa este pohrat s druhym merakom co urobi seriovy odpor
skusil som tam dat do serie s merakom 1k odpor podobne ako ma origo a overshoot bol daleko vacsi (tak 2-3x viac), takze najlepsie je predsa co najnizsi vystupny odpor driveru.
Este som robil dalsie merania teraz s druhym zosilnovacom a vysledky su velmi podobne. Znizil som este kludovy prud na 22mA a spotreba naprazdno je pod 100W pricom skreslenie nestuplo
co je super ze skreslenie na oboch odbockach je uplne identicke
jediny rozdiel medzi 4R a 8R odbockou je sirka pasma. 4R ide po 70kHz a 8R ide po 100kHz pre -3dB pokles.
Kedze zatial neviem merat thd vs power, tak som odmeral aspon rozne urovne popri testovani druheho zosilnovaca ci funguje ok

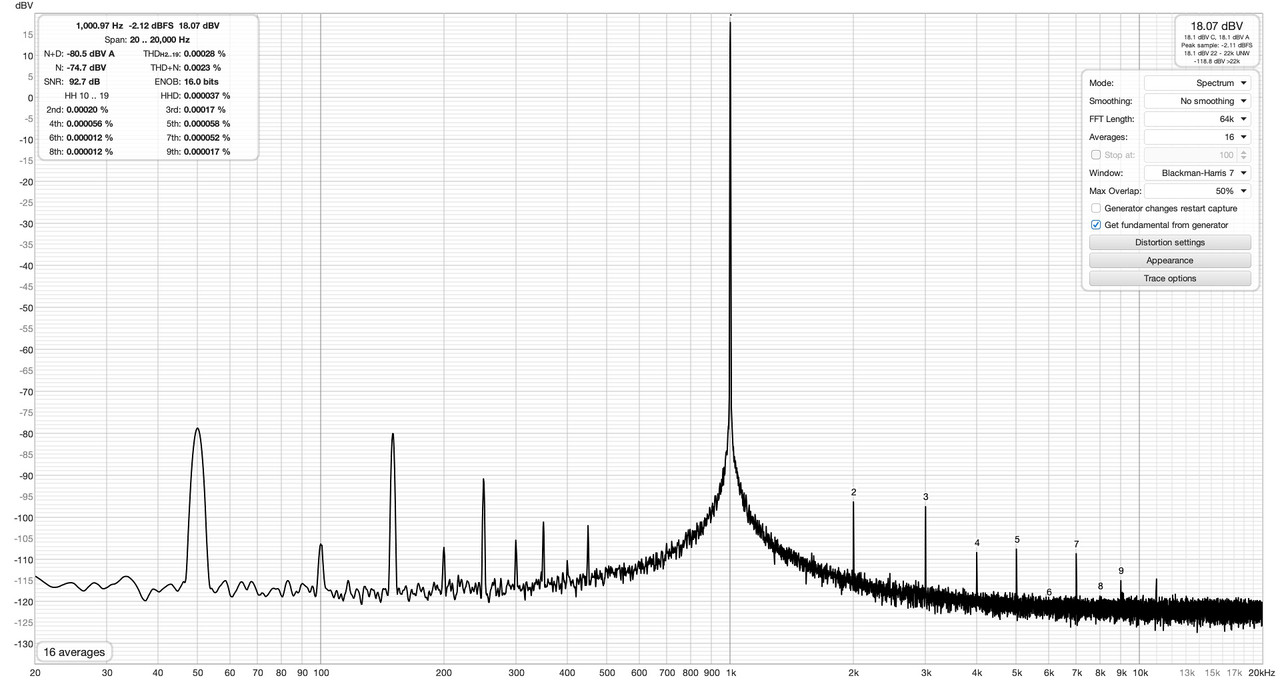

4R@16W

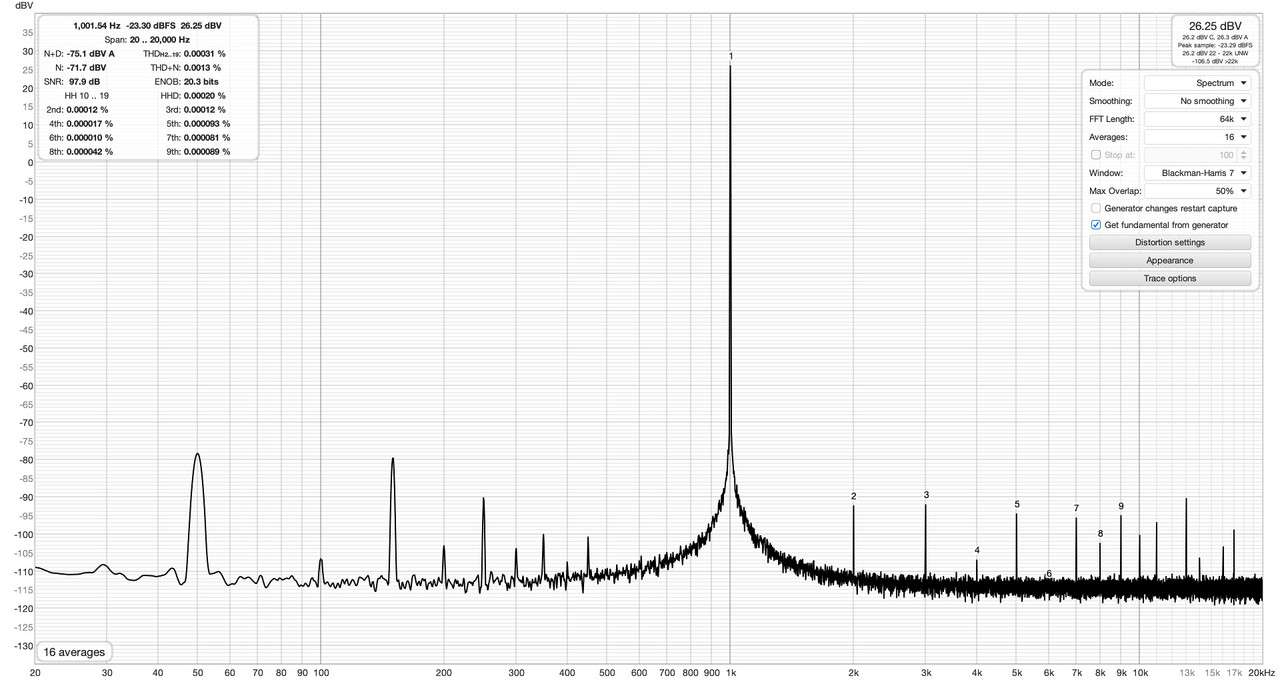

4R@100W

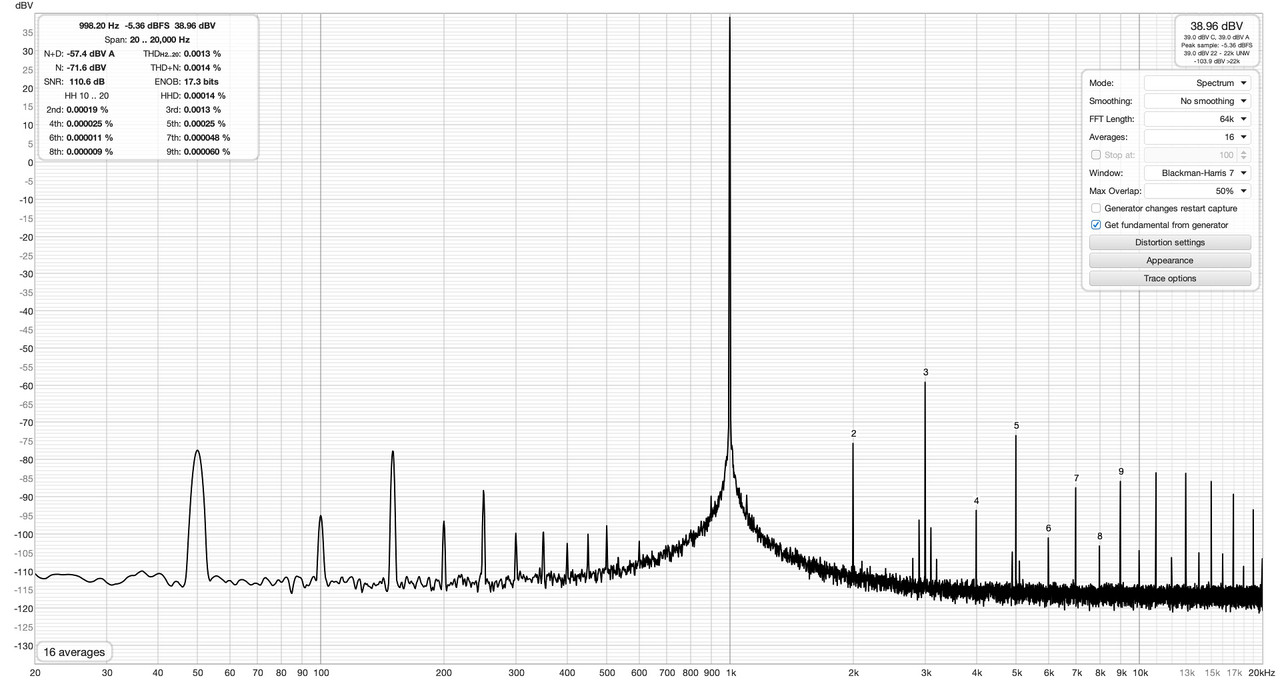

8R@1kW
Este mi ostava posledna vec a to otestovat tepelnu ochranu asi skusim podobne podmienky ako mali na stereophile a stopnem cas aby som to mohol porovnat... ja mam ovela mensie chladice ako origo mek, ale zase vypinaciu teplotu mam vyssiu tak sam som zvedavy
Premyslam ale ci v tom teste pouzivali trvaly sinus alebo obycajnu dynamicku hudbu... neviem
-----
Vyskusal som timelapse video, ale nejak mi to nevyslo podla predstav v testovacom zabere som videl aj spotrebometer a vo vysledom je uz orezany, nechapem preco asi tam je iny pomer stran alebo co
druhykrat to robit nebudem, tak aspon nieco
Zosilnovac som nastavil na kontinualny sinus 1kHz / 56Vrms do 8R = cca 400W
Spotrebometer ukazoval cely cas cca 995W
Zosilnovac sa vypol cca po 18 minutach a pekne svietila ledka protect
Vnutorne chladice pred vypnutim mali cca 82°C
Po ochladeni chladicov na nejakych 55°C sa zase zapol
Krasa. Nenechas nic na nahodu. S uzasom sledujem tvoje vlakno
82 už je celkem dost.
AI píše
"Bezpečná teplota chladiče, na který se dá volně sahat, by měla být taková, aby nezpůsobila popáleniny nebo jiné zdravotní riziko. Obecně se považuje za bezpečnou teplotu pro dotyk maximálně 60 °C, protože při vyšších teplotách může dojít k popálení kůže.
Podle některých bezpečnostních norem a průmyslových zvyklostí se doporučuje, aby povrchové teploty zařízení, které jsou běžně dostupné pro dotyk, nepřesahovaly 50–55 °C. Pokud chladič dosahuje vyšších teplot, je vhodné použít ochranné kryty nebo varovné označení."
Wili: máš aj môj obdiv. Snáď jeden z najpremakanejšie realizovaných DYI projektov.
Originál McIntosh 1,2k som pocul viac krát. Naposledy na High End výstave v Bratislave s top modelom Sonus Faber - Hungarian Rhapsody od F.Liszta sa mi na tejto zostave velmi páčila a to nie som fanda ani SF ani McIntosh. No a v rámci High End Praha s B&W Nautilus originál (teda v aktive) - to bolo tiež veľmi dobré. Či vďaka alebo napriek McIntosh, to už neviem posúdiť.
