Téma: Phono preamp MM/MC RIAA Čína

Na ASR sa objavilo meranie cinskeho MM/MC RIAA preampu Fosi Audio Box X5 Phono Preamp
cena 100 euro.

Chyba mi tam prepinac vstupnej kapacity a subsonic filter !!

Meranie
https://i.ibb.co/DrPfknQ/Fosi-Audio-Box-X5-Phono-turntable-LP-preamplifier-stage-Moving-Magnet-stereo-Audio-Measurement.png

Pouzite su tam OPA1612.
https://i.ibb.co/djKPJ89/B0-DLWM2-YPD-PT03.webp

ASR
https://www.audiosciencereview.com/foru … iew.59982/

Vyrobca
https://fosiaudio.com/products/box-x5-phono-preamp

MM 47k, MC 100R

OB 4 pasmo ala Linkwitz | Wiim pro + Chord mojo2 | ASP vyhybka | 6xHYPA10 + 4xHYPA17

Re: Phono preamp MM/MC RIAA Čína

No, zrovna jsem se chtěl zeptat, co čekat od bastlu phonopředzesilovače s 1x5532. Mám pár starých LP a počítám se zesilovačem na bázi TDA 7293, případně LM 3886. Předpokládám, že v této krabičce nic lepšího nebude:https://www.muziker.cz/aq-mm3. A tady totéž, propadák...?:
https://www.audiosciencereview.com/foru … iew.62976/

Re: Phono preamp MM/MC RIAA Čína

Pokud hodláš použít "holý" 3886 tak raději zkus to 7293. Rozdíl je slyšet.

Re: Phono preamp MM/MC RIAA Čína

sporilek napsal:

No, zrovna jsem se chtěl zeptat, co čekat od bastlu phonopředzesilovače s 1x5532.

Postavil bych jednoduchý preamp ktery v KTE publikoval B.Sýkora

Re: Phono preamp MM/MC RIAA Čína

Našel jsem na Hadex dvě varianty. Vezmu obě a jsem si jist, že neuslyším rozdíl. Kdyby se někomu chtělo poradit, jak si jednoduše udělat váhu na přítlak jehly? Nechci se v tom moc angažovat....

Re: Phono preamp MM/MC RIAA Čína

váhu na přítlak jehly stačí koupit setinkovou váhu z číny pocket scale a při vypnutém otáčení talíře spustit raménko na váhu... Za pár kaček vyřešeno.

Web

Re: Phono preamp MM/MC RIAA Čína

sporilek

U varianty s 5532 daj DIP 8 paticu, mne sa v podobnej stavebnici https://www.ezk.cz/stavebnice_moduly/ps1_mg.htm osvedčil OPA2134 namiesto 5532 + batériové napájanie 10ks AA, na občasné počúvanie to vydrží roky. Samozrejme v prípade nečinnosti baterku odpájať vypínačom.

Re: Phono preamp MM/MC RIAA Čína

No super. Co bychom bez té Číny dělali. "Bohužel" to myslím vážně. S těma baterkama , to stojí za úvahu. Ale, kdysi jsem měl radio Tesla a to mělo takový předzesik s Ucc 25 V. A to jsem tenkrát asi vyčetl, že je vhodné, aby měl předzes. co nejvyšší napájecí napětí. Nakonec, phono vstup mám i v koupeném zesilovači, takže je možné srovnávání.

Re: Phono preamp MM/MC RIAA Čína

Ja mám k plnej spokojnosti z číny váhu priamo na prenosky .
Ten preamp z Hadexu má vnútorný stabilizátor 78L10 takže vo finále ide do operáku 10V bez ohľadu či má napájanie 12V alebo 25V, pre napájanie z 10 AA by som ho tam vôbec nedával. Hlavný prínos tých bateriek je absolútne oddelenie preampu od sieťového bordelu.
Inak podľa mňa najpodarenejší návrh jednoduchého MM preampu je ten z KTE od p. Sýkoru ako tu spomínal Horys, ak si dobre pamätám potrebuje ale  kvalitné symetrické napájanie.

Re: Phono preamp MM/MC RIAA Čína

dobrou sluzbu udela i levna vaha:  https://www.kupujchytre.cz/vahy/elektro … vaha-200g/

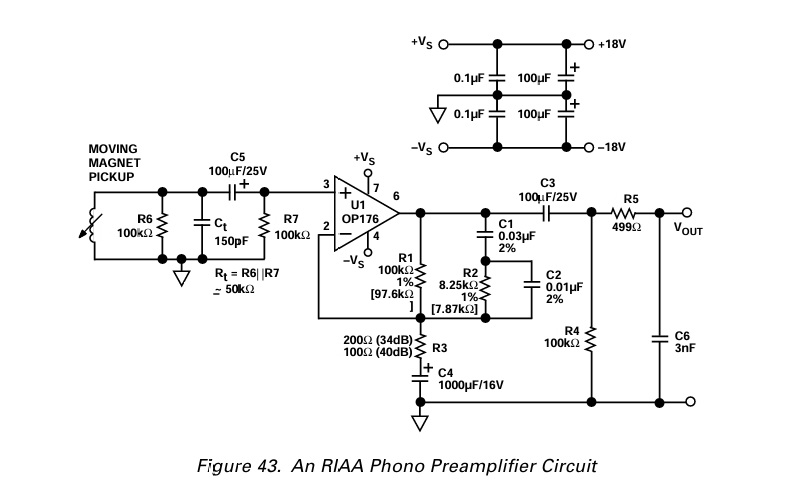

udelal jsem dobrou zkusenost z maximalne jednoduchym riaa preampem:

https://i.postimg.cc/XNdc2Xgq/176.jpg

hraje to prekvapive dobre

Re: Phono preamp MM/MC RIAA Čína

Ešte niečo k úvodnému príspevku aby nevznikla nejaká dezinformácia. Fosi Audio Box X5 nie jednoduchý RIAA s jedným 5532. Cca od strany 36 vlákna na ASR z odkazu v prvom príspevku je rozbor zapojenia odvodeného reverzne z plošáku. Takže podľa autora reverznej analýzy na vstupe (MM) univerzálna vstupná kapacita 150 pf, prvý stupeň OPA 1612 so ziskom 38, za ním pasívna RIAA korekcia a druhý stupeň s OPA1612 a následne buffer 5532 so ziskom 1. Autor analýzy tam tiež uvádza aj pripomienky k zapojeniu ako napr. spomína príliš nízku impedanciu záťaže na výstupoch OPA (600 ohm) čo podľa neho zvyšuje skreslenie alebo nesprávne hodnoty korekčného obvodu … Tiež odporúča výmenu osadenej TI 5532 za Signetics, úpravy hodnôt v korekcii a odporov za výstupom 5532. Z druhej strany to má excelentné merania publikované na začiatku vlákna a tak si to bude musieť prípadný záujemca vyskúšať na vlastne uši.

(upravil ransom 29. 6. 2025 15:30)

Re: Phono preamp MM/MC RIAA Čína

Mám dobrou zkušenost s jednoduchým, docela už starým preampem od Belzy. Hraje podobně jako Actidamp MkII, má rozdělenou korekci. Je navržený na malilinkaté desce a dá se postavit doslova za pár drobných. Možná by stálo za to navrhnout SMD variantu.
Kdysi s tím měl docela úspěch, vyprávěl mi, jak někdo v HiFiklubu si prej podle poslechu myslel, že to je s čistě pasivní korekcí. Dnes už to je zapomenuté.
Mám někde v šupleti ještě pár destiček a občas nějakou osadím a podaruju nějakého chudého začátečníka.

Na odkazu je to samozřejmě ten složitější typ 2.

https://www.belza.cz/audio/phono.htm

(upravil kaed 29. 6. 2025 20:24)

Re: Phono preamp MM/MC RIAA Čína

zajímavej tip. A nechat to zrovna číňana osadit... Jenom netuším, jestli se dají pořídit smd svitky a jestli by ty vazební kondíky mohly být keramický X7, ono se na nich to napětí ve výsledku moc nemění, tak by ta nelinearita nemusela být nijak zásadní.  Pak bych na to možná našel chvilku, a byla by to další belzovina převedneá do SMD - první je ten indikátor, někteří ví...

Re: Phono preamp MM/MC RIAA Čína

Věčné téma a vděčné téma smile.
Při pohledu na zapojení s tranzistory od Belzy jsem si vybavil, že když jsem zkoušel mikrofonní předzesilovač pro mix , tak se mi vyplácelo z pohledu minimálního šumu mít na vstupu trandy v PNP (četl jsem pro to i nějaké teoretické zdůvodnění).
Nějak máme od éry KC509 tendence apriori stavět s NPN smile.

Re: Phono preamp MM/MC RIAA Čína

nízkošumové boli KC239F
https://www.teslakatalog.cz/KC239F.html

Re: Phono preamp MM/MC RIAA Čína

Může se tam dát prakticky cokoli současného. Ty Tesly žádnej rokenrol nebyly. I ty nejlacinější čínský 2SC2240 od Fosanu když jsem jich vysypal padesát z pytlíku a změřil, tak byly jeden jak druhej. U "poctivých" KC-ček rozptyl bety od pangejtu k pangejtu, co kus to úplně jinej tranzistor. Teda ne že by to s KC239F nechodilo, ale proč to tam vůbec cpát.

(upravil Otas 1. 7. 2025 9:25)

Re: Phono preamp MM/MC RIAA Čína

Když, tak tedy spíše KC309F, ale i běžné BC549 - 559 byly obvykle lepší, než KC...F, navíc i lineárnější. Na pozici předzesu pro mikrofon jsou třebas OZ INA103 (vítěz testu smile ) šumově lepší o cca polovinu než výše uvedené trandy.
Pokud je v úvodu zmíněný zes osazen OPA1612, pak asi není co řešit.

(upravil kaed 1. 7. 2025 12:22)

Re: Phono preamp MM/MC RIAA Čína

Ale k věci, smd ekvivalent BC549 má být BC859, a to mi podle datasheetu přijde jako "obyč BC" s šumovým číslem 4dB a ne 2dB jako má BC549. Nějaký tipy? A nejlíp aby to mělo jlcpcb skladem? třeba tohle? https://jlcpcb.com/api/file/downloadByF … 7154712576
a opačná polarita https://jlcpcb.com/api/file/downloadByF … 1008901120 ?

Re: Phono preamp MM/MC RIAA Čína

Dnes dělat zes s trandy mi připadá trochu neobvyklé.
Nicméně určitě bych šel, jak jsem napsal výše, v uspořádání s PNP na vstupu a datasheeet PNP z odkazu vypadá slušně. Pokud tedy běží o realizaci preampu podle p. Belzy, otočil bych napájení. Další trandy už klidně snesou vyšší šum; nakonec zesílení RIAA na vyšších kmitočtech je minimální. Lze použít i OZ s těmi nš trandy před vstupy.
Ale pokročile osazené actidampy (třebas OPA132,134) určitě odvedou svou práci dobře.

Re: Phono preamp MM/MC RIAA Čína

Spíš to chci zkusit z bujnosti, navrhnu SMD s THT kondenzátorama do ZV a nechám v jlcpcb 5ks udělat. V nějakej zázrak nevěřím, a jediný s čím to můžu srovnat je actidamp MK II. Akorát ještě nikdo nezkusil aspoň teoreticky vyvrátit moji úvahu o tom, že XR7 jako vazební kondenzátory pro signál 50mV (vstup) případně do 1V (na výstupu) nezanesou do obvodu nějaký znatelný zkreslení díky své napěťově závislé kapacitě... 1n v ZV bych možná zkusli NP0 smd, to by taky neměl být problém...
TY mmbt vypadají šumově skoro stejně jak NPN tak PNP, jestli ty grafy dobře chápu.
