Kondenzátory do výhybky (Stránka 2 z 6)

Že naměřená data nejsou Ok je jasný. Ta výhybka je v zásadě taky špatná - už tu odznělo proč.
Chtěl bych ale vysvětlení, co je špatnýho na fázovém průběhu impedance vůči impedanci samotný. Jak ovlivňuje fázový průběh zatížení zesilovače je mi jasný (účinník při indukční/kapacitní zátěži, již při 45° se dodává do zátěže jen polovina výkonu zesilovače, zbytek se tratí na tranzistorech...). Ale co je na tý fázi špatně? Výkyvy fáze do 60° poblíž rezonance měniče a na děličce jsou běžná věc...a pokud není impedance rovná, nebude ani její fáze. Typicky nárust impednace = indukční složka, vrchol impedance = odporová, pokles = kapacita. Čili já vidím problém větších fázových výkyvů pouze v tom, že si s tím některé hůř dimenzované zesilovače maj větší problém poradit.

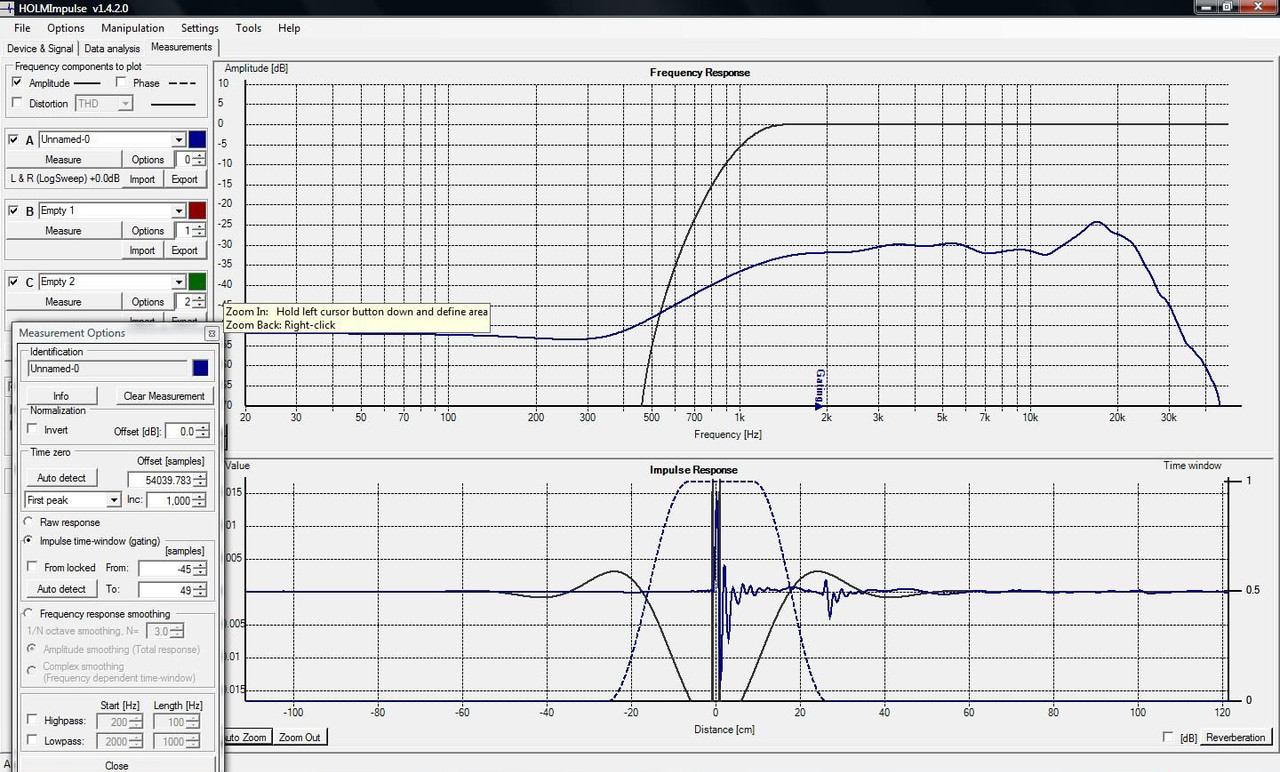

K tomu vejškáči, samozřejmě moh jsem mít chybu v měření, ale zkusil jsem to ještě jednou a vypadlo mi to samý

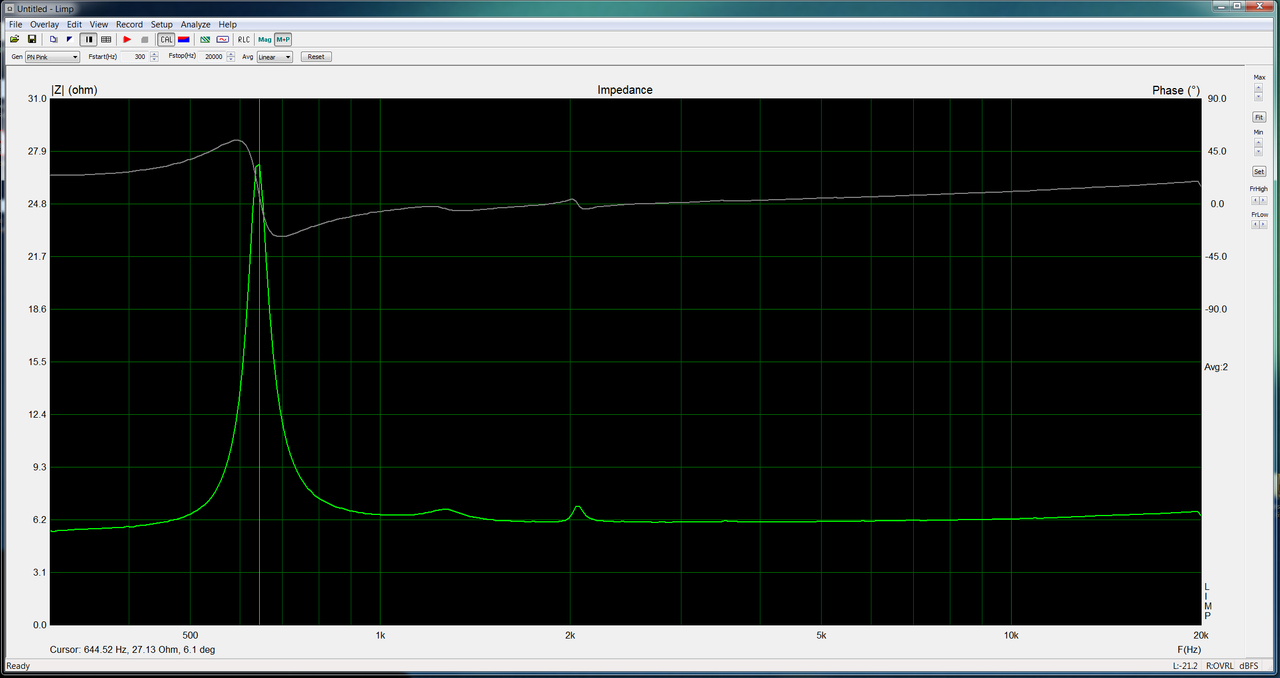

Impedance:

Citlivost:

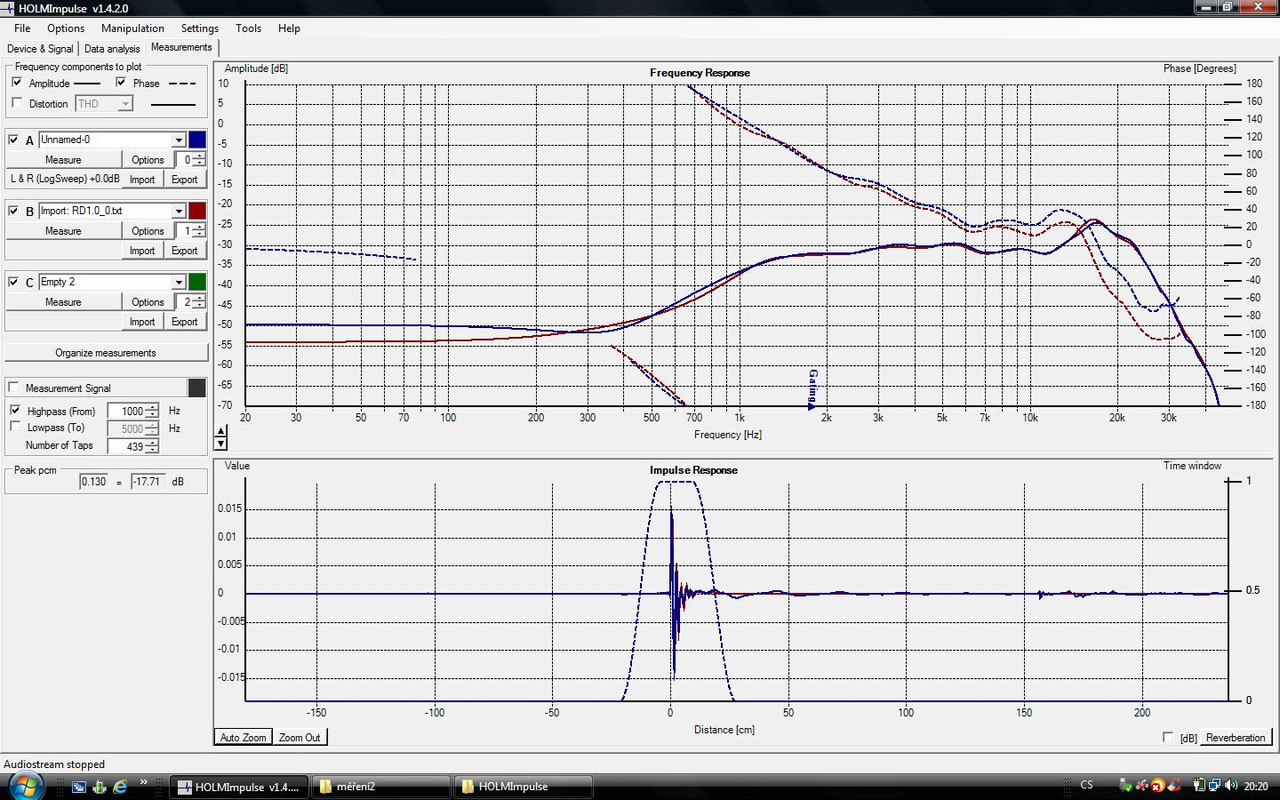

Co k RD1.0 uvádí výrobce je zde
Zajímavý jak tam schválně neukázali měření pod 1 KHz, asi aby nemuseli přiznat jak se pozice toho impedančního hrbolu rapidně liší kus od kusu.

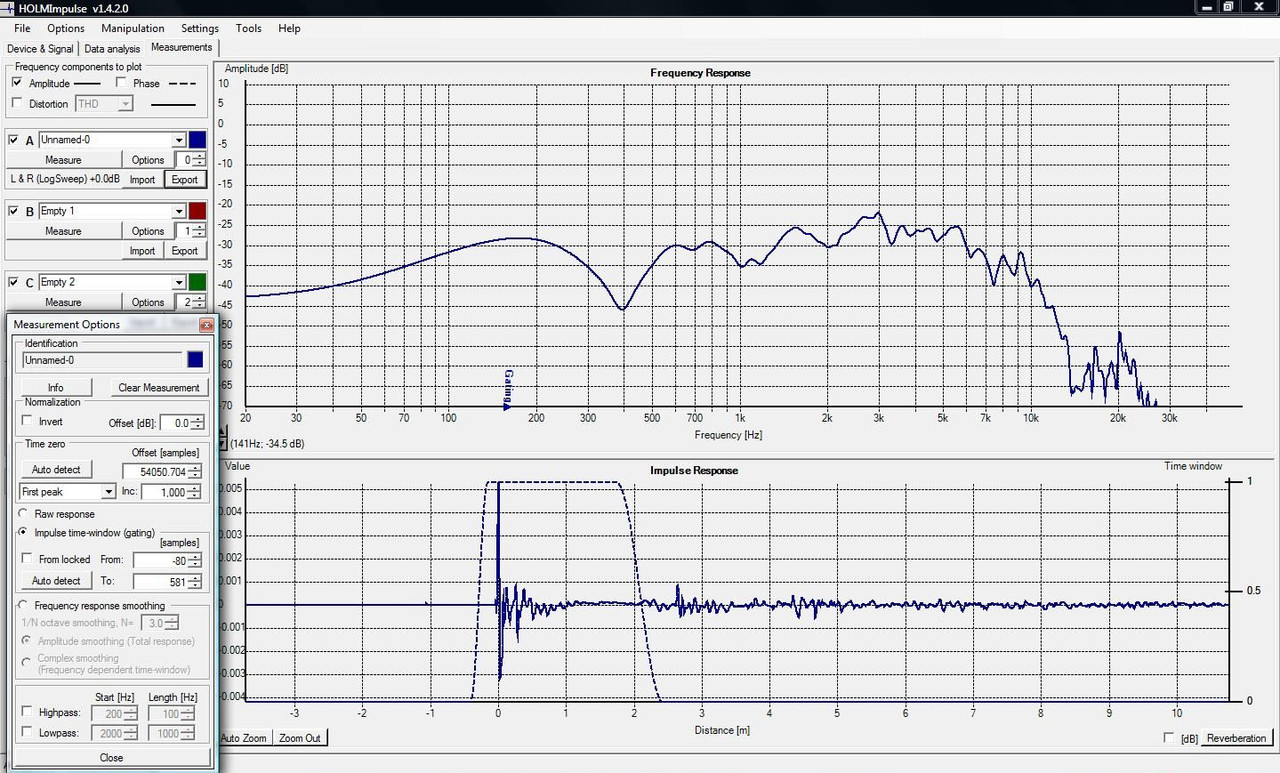

Ohledně basů, možná jsem minule měl tu šířku okna dost malou, měl jsem to nastavený stejně jak pro vejškáč a střeďák, zkusil jsem to znova a roztáh ho před první odraz

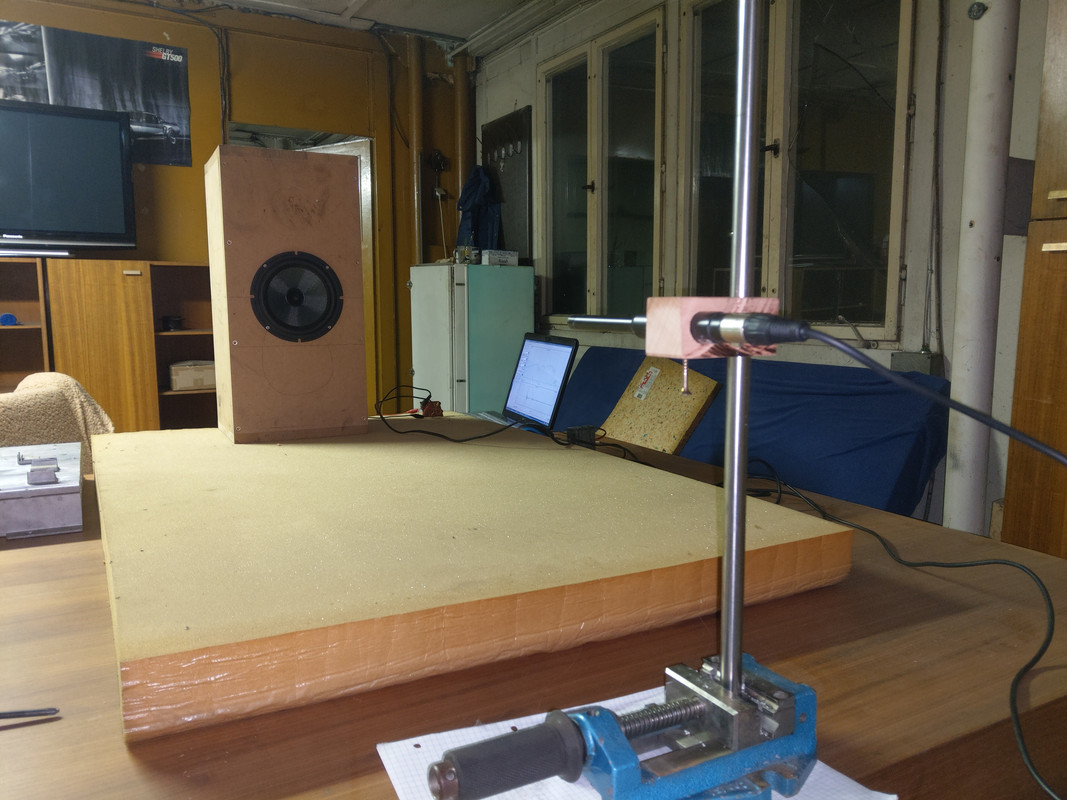

Měřim to tak, že ten basák mam v bedně, která má plus mínus stejnej objem a délku nátrubku jak ty finální, který ještě nemam hotový, metr před tim mam meřící mikrofon.

Když u tho basáku dám pryč tu druhou indukčnost tak se mi posune celá fáze víc doprava, takže tam je asi otázka jestli je lepší hrbol na charakteristice, nebo nekrející se fáze se zbytkem, jaký řazení součástek mi doporučujete ?

marcin - povedali to dvakrát, klidně to můžou říct 6x, já to nerozporuju, ale já to prostě neopravim hned, když ani nevim v čem dělám chybu, všichni říkaj jenom že je to špatně, ale málokdo řekne jak je to správně, ten odkaz jsem už studoval a dělal jsem to podle něj, mimoosový měření jsem dělal tak, že jsem menič nastavil o požadovanej úhel a dodržoval aby jeho střed byl ve furt stejný vzdálenosti od mikrofonu, akorád jsem skákal po 15-ti °, nikoliv po 10-ti, asi to budu muset udělat znova a vzít si sebou úhloměr

1, referenci jsem si nastavil, uložil offset a nechal ho bejt pro všechny další měření což je i odpověď na bod 2
3, zčátek okna jsem si všim že nemá téměř žádnej význam, nejsem si jistej, jestli byl furt stejnej
4, výškáč a střeďák jsem měřil samotný přidělaný na tyči, basák jsem měřil v bedně
5, taky jsem si říkal, kde by se tam vzal ten propad na 400Hz, když okno zmenšim tak z toho vyjde to samý co tu všichni považujou za chybu
6, high pass jsem si nastavoval jen u vejškáče na 1KHz, u střeďáku asi 400 Hz, u basáku byl vypnutý

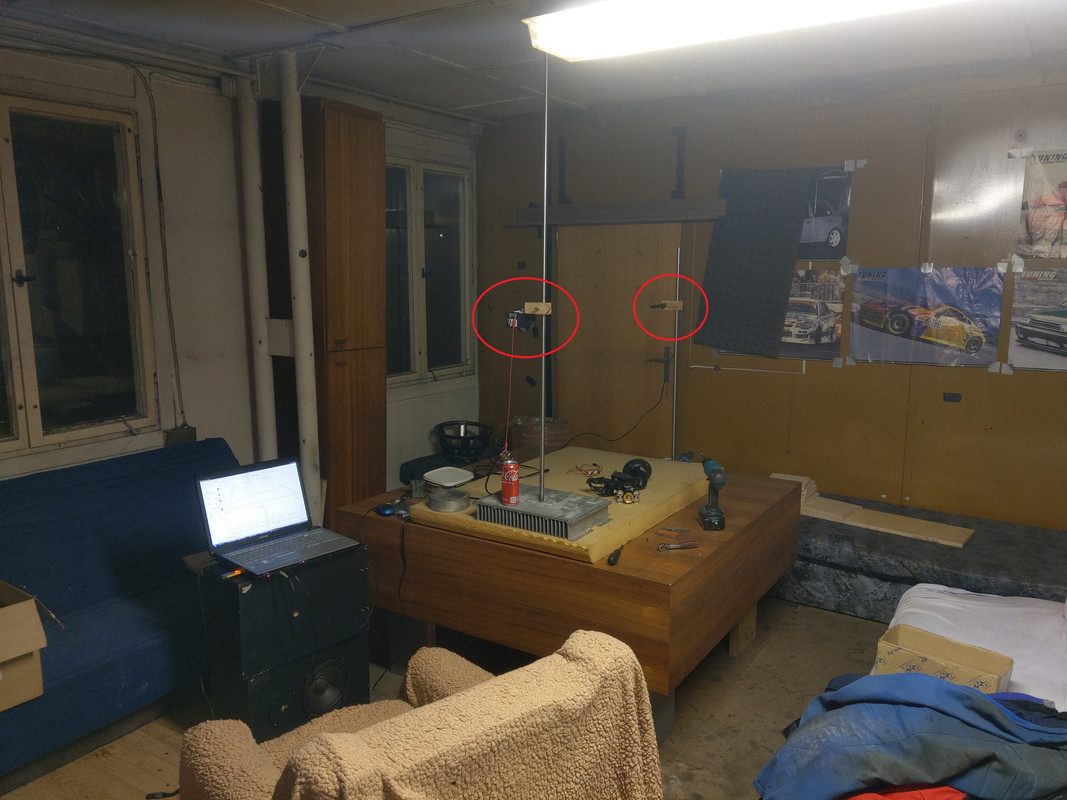

tady ještě přikládám fotky jak to mam, neni to velká místnost, ale je tam ticho, odrazy určitě nějaký jsou, ale to by snad mělo vyřešit to časový okno, na první fotce je měřneí basáku a na druhý měření vejškáče, je tam zakroužkováno kde je mikrofon a měnič, jinak by to v tom bordelu asi nebylo vidět

no, tušil jsem že ta místnost nebude ideální, bych to moh zkusit ještě venku, je to takovej industriální areál kde skončila výroba v roce 2008 a teď je to skoro celý opuštěný, je tam takový betonový náměstí celkem velký, možná by to tam bylo lepší

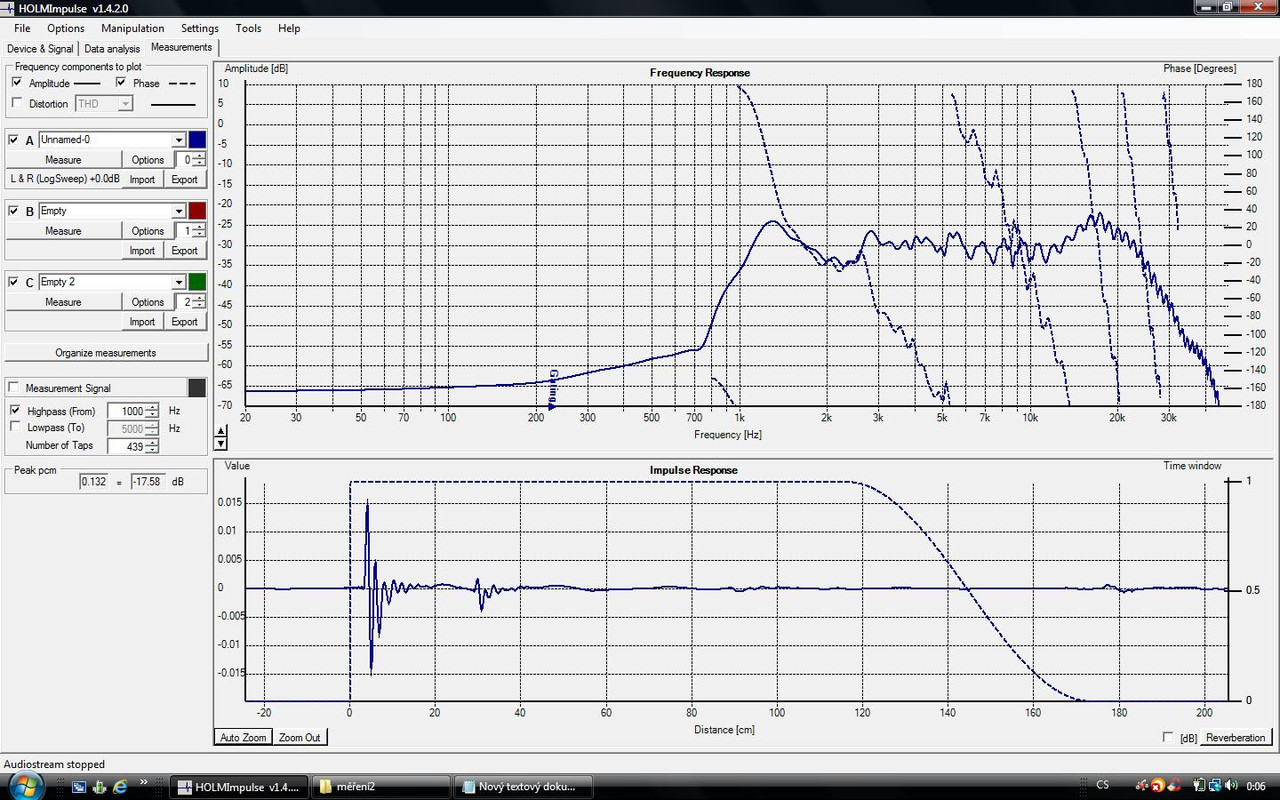

přestavěl jsem to aby mikrofon i vejškáč byly uprostřed vejšky místnosti a až k podlaze pod tim nebylo nic než jen jehlánkovej molitan, a vyhodilo mi to naprosto to samý co dřív, navíc jakmile šahnu na offset abych splnil úkol 5) z prvního návodu, tak se z fáze stane totální haluz a když nastavim šířku okna vypočtenou podle návou 2 na 1.6 metru, tak je průběh SPL taky dost nevzhlednej. Jenom pro zajímavost, co je tam tak alarmujícího, že usuzujete, že je to meření špatně ?

Aha, no to je pravda, že po těch 30 cm by tam asi nemělo už nic být, kouknu na to

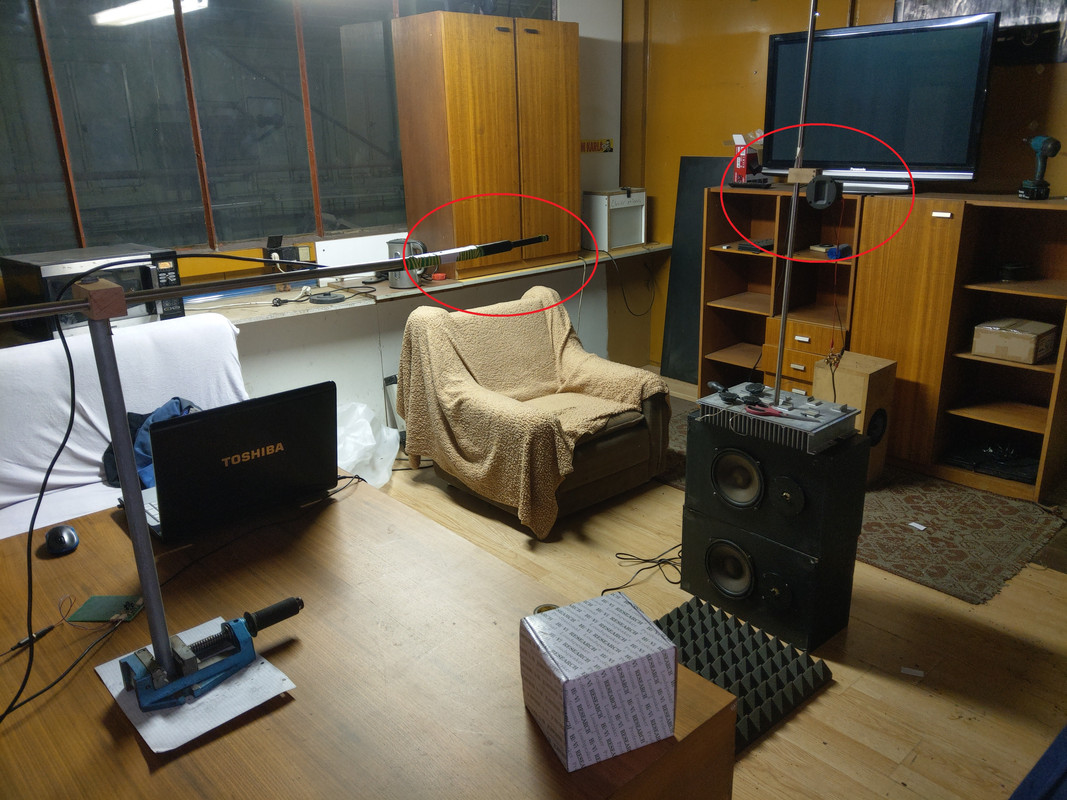

předělal jsem pracoviště aby mikrofon byl na delši tyči viz foto

ale z programu padá furt to samý, čevený je měření ze včera a modrý je dnes po týhle úpravě

ono se to možná z fotky nezdá, ale mikrofon ten stůl přečuhuje tak o 10cm, zkusim teda aby ho přečuhoval třeba o celou dýlku tý tyče
