Téma vytvořil bastl (upravil bastl 22. 10. 2024 20:49)

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Téma: Integrovaný zesilovač K S

Sorry za název ale je to hlavně kvůli vyhledáčům aby s tim měli trochu problém.
Za mě to beru jako skvělej celek i vzhledem k ceně. Já jsem druhej majitel tak je to cenově ještě lepší. Integráč, pár vstupů, preout(nepotřebuju), main in(potřebuju jako LR na kino), žádnej digitál a relativně mini rozměry. No a samozřejmě zvukově je to naprosto vzdálený všemu co jsem tu měl a všechy, jsou jen kladný, recenze jsou pravdivý. Přes tohle nejede vlak!
Provedení je neskutečný a to vč. servisovatelnosti. Nelíbí se mi tam principielně jeden prvek ale jinak je to 25Kg radosti.

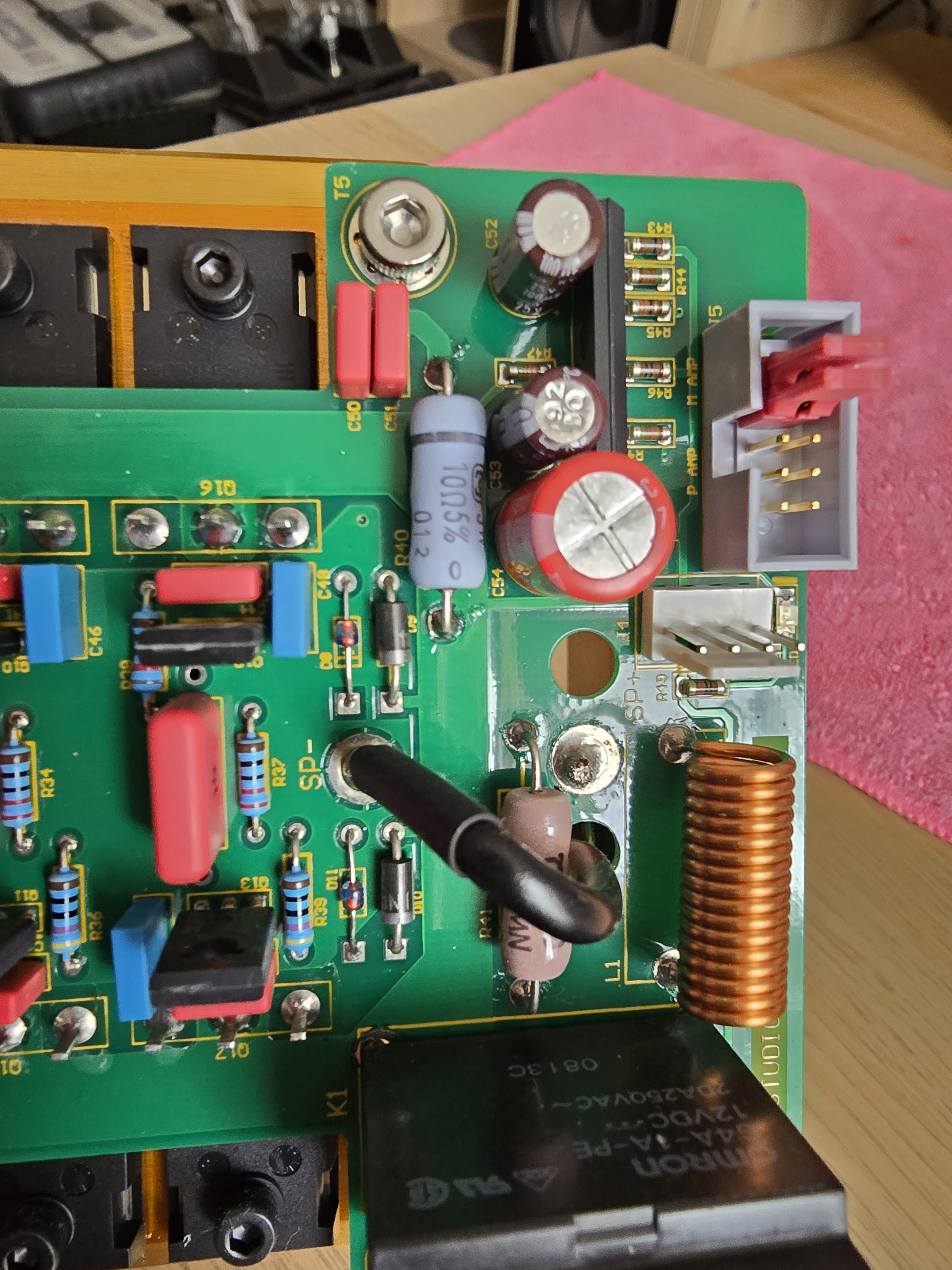

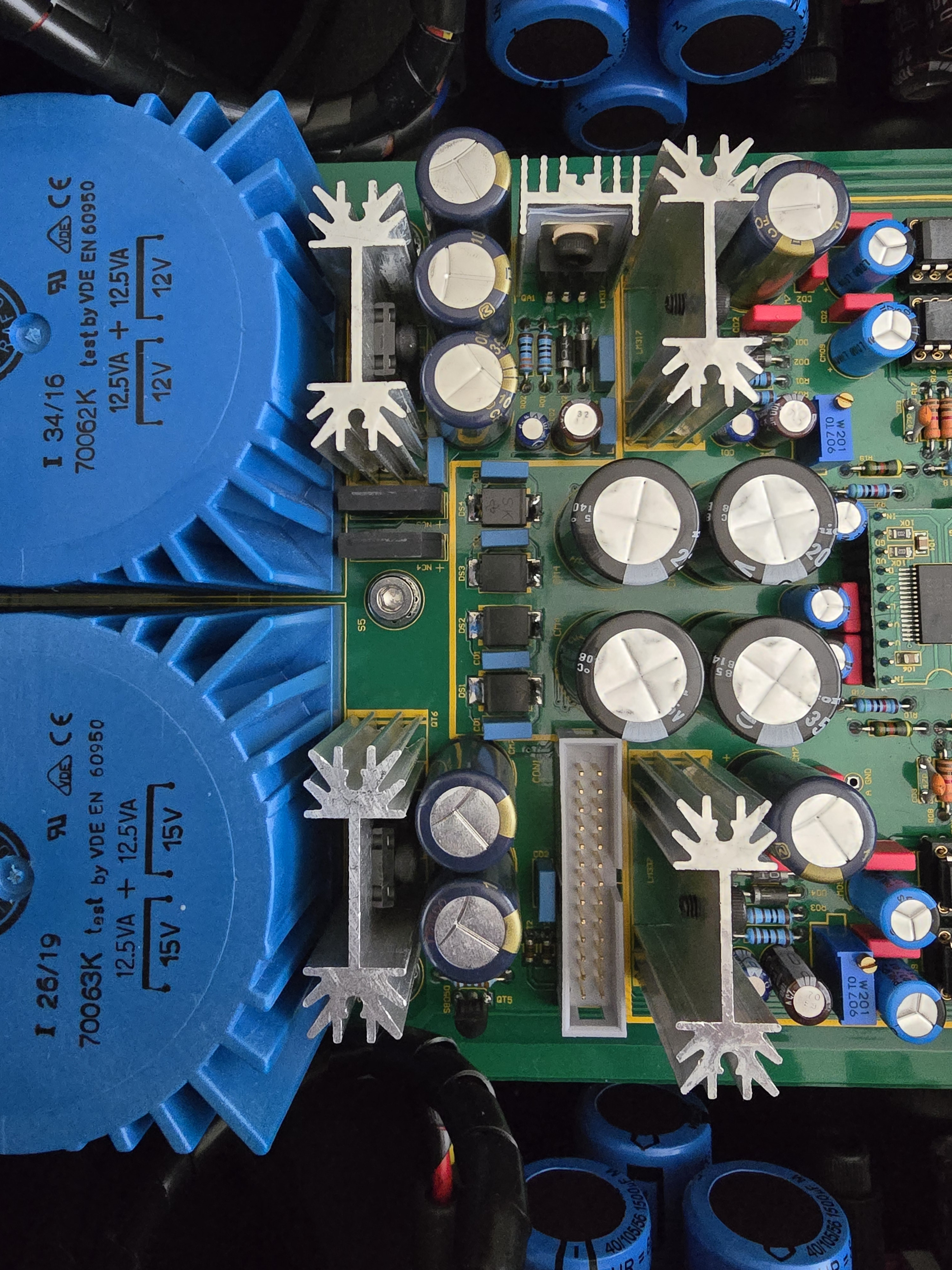

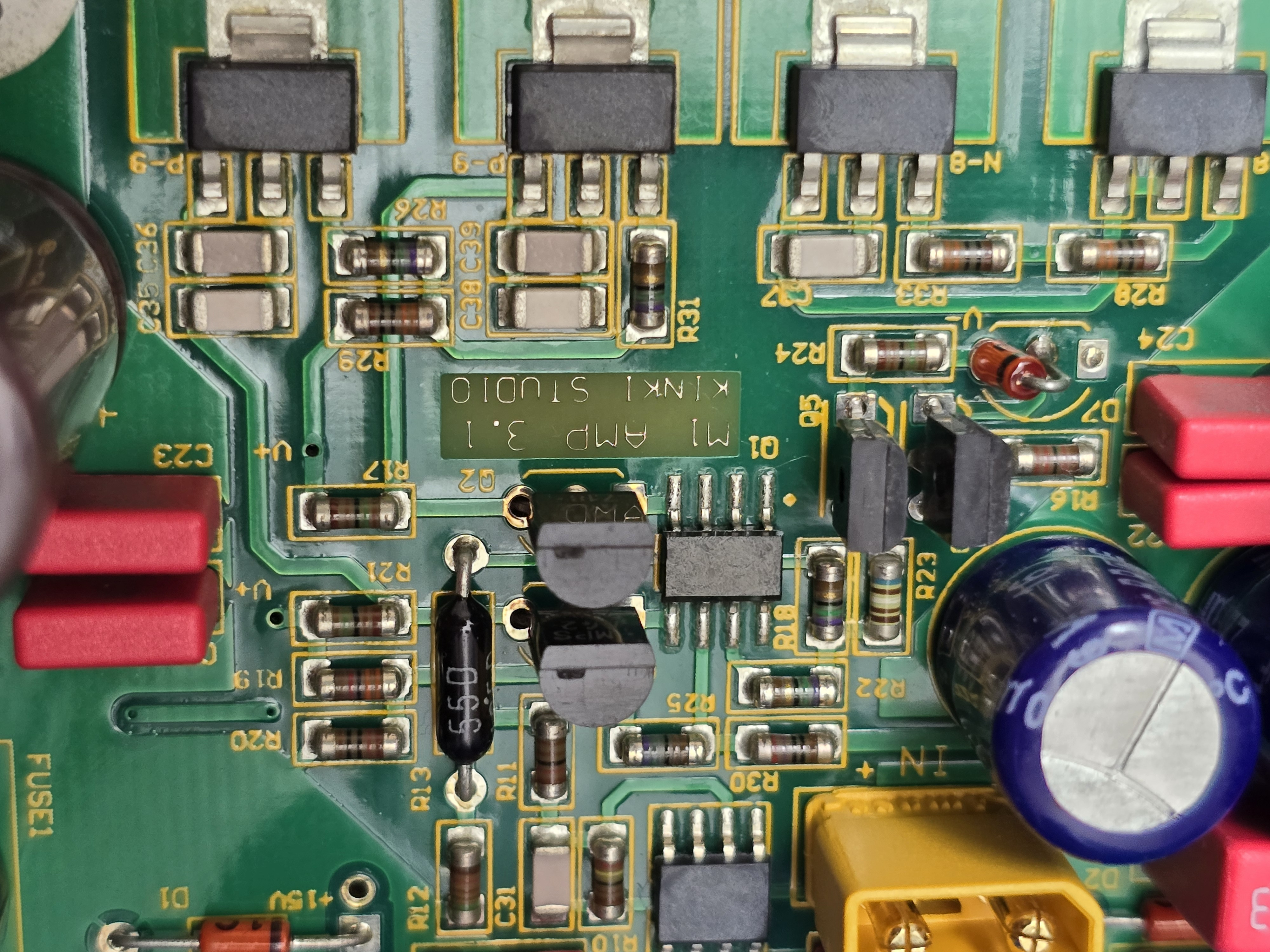

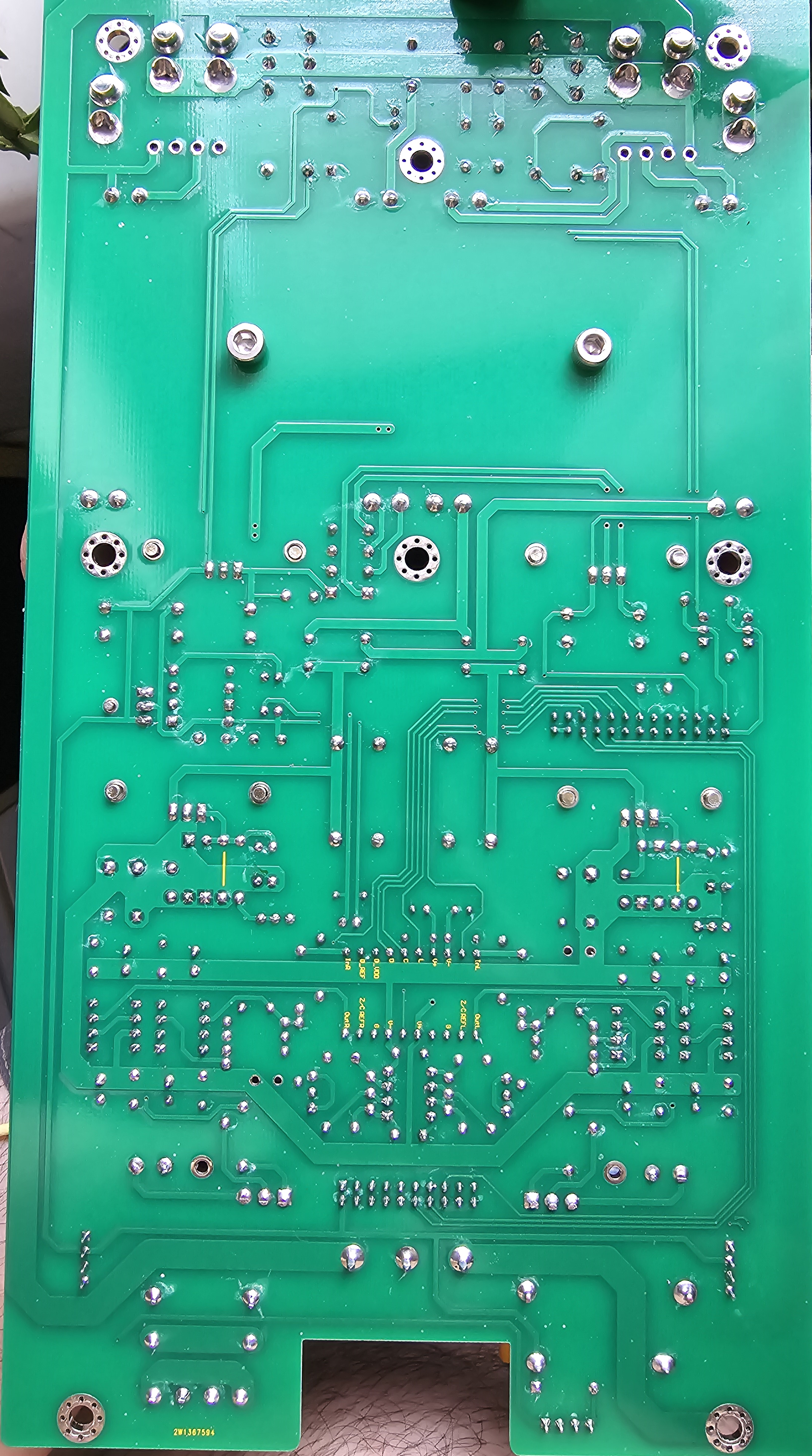

Byl jsem nucen to rozebrat na atomy tak tu máte pár fotek pro inspiraci, studijní účely nebo pro budoucí generace. Nebudu se tu s nikým hádat že to obvodově sračka, když to tu málokdo slyšel!
Je to formou odkazu kvůli rozlišení.
Enjoy
https://i.postimg.cc/BqqbPK5W/20240727-160227.jpg
https://i.postimg.cc/xQp8qqc7/20240801-170625.jpg
https://i.postimg.cc/L9W8WQcR/20240801-170621.jpg
https://i.postimg.cc/333YtHkm/20240801-171015.jpg
https://i.postimg.cc/9Wn2XRJY/20240802-130303.jpg
https://i.postimg.cc/wxKdLKKt/IMG-20221229-143959.jpg
https://i.postimg.cc/KbCbdTKZ/IMG-20221229-144004.jpg
https://i.postimg.cc/Lm509y7G/20240801-172221.png
https://i.postimg.cc/094XbY1j/20240801-172450.png
https://i.postimg.cc/yV9jx2Tp/20240727-160621.jpg
https://i.postimg.cc/wqnsNBTh/20240727-160648.jpg
https://i.postimg.cc/B3zFkmcX/20240727-160730.jpg
https://i.postimg.cc/V1bt8XD4/20240727-160912.jpg
https://i.postimg.cc/PTW8LTGw/20240727-160735.jpg
https://i.postimg.cc/mb5cxr90/20240727-160740.jpg
https://i.postimg.cc/7D6kGNpM/20240805-163149.jpg

Odpověď zaslal miero

  • Reg.: 9. 11. 2011
  • Přísp.: 710

Re: Integrovaný zesilovač K S

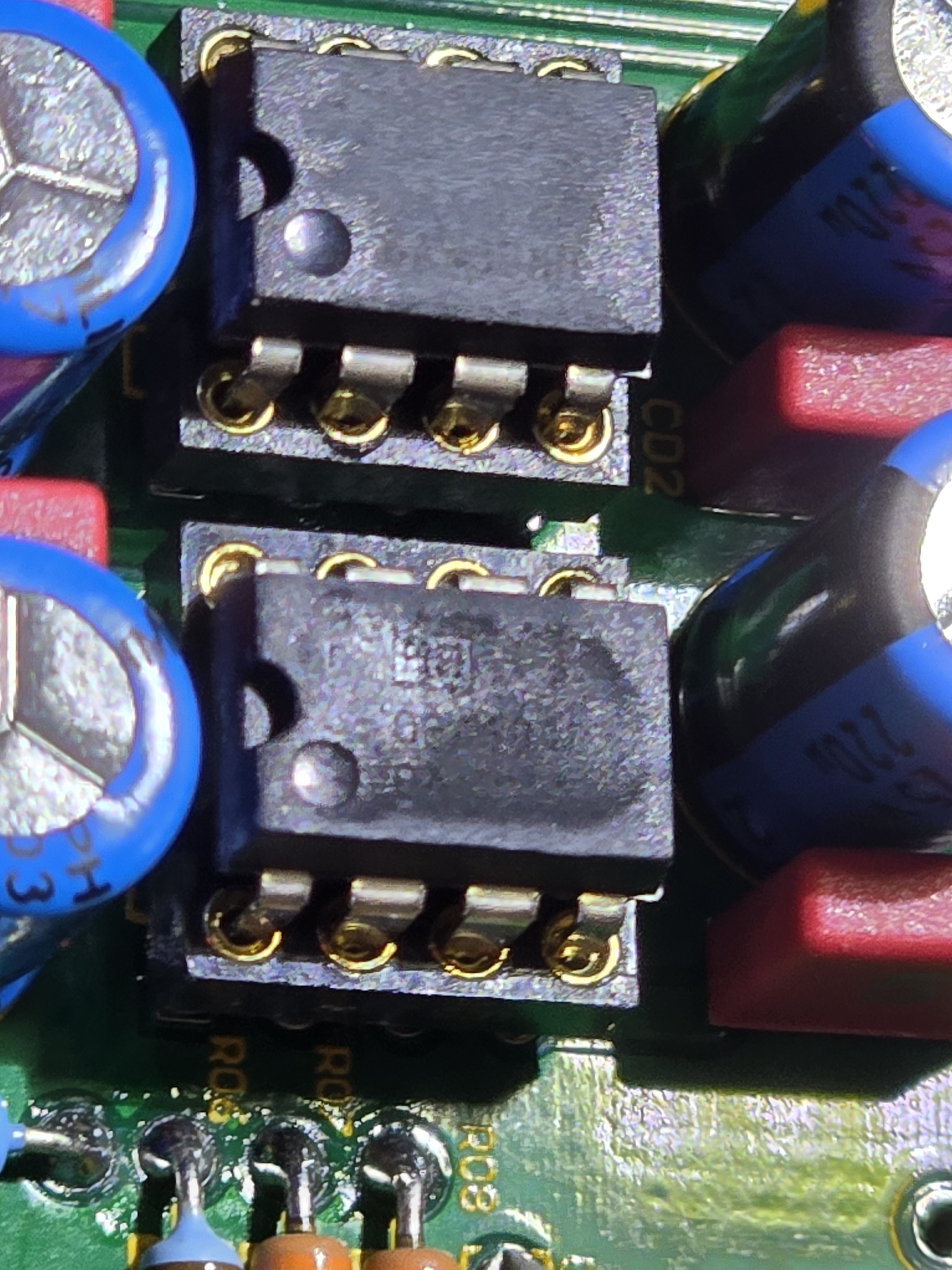

U tych operacnych zosilnovacov v DIP8 su obrusene popisky? To bude asi hodne tajne...

Odpověď zaslal bastl (upravil bastl 22. 10. 2024 22:34)

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Re: Integrovaný zesilovač K S

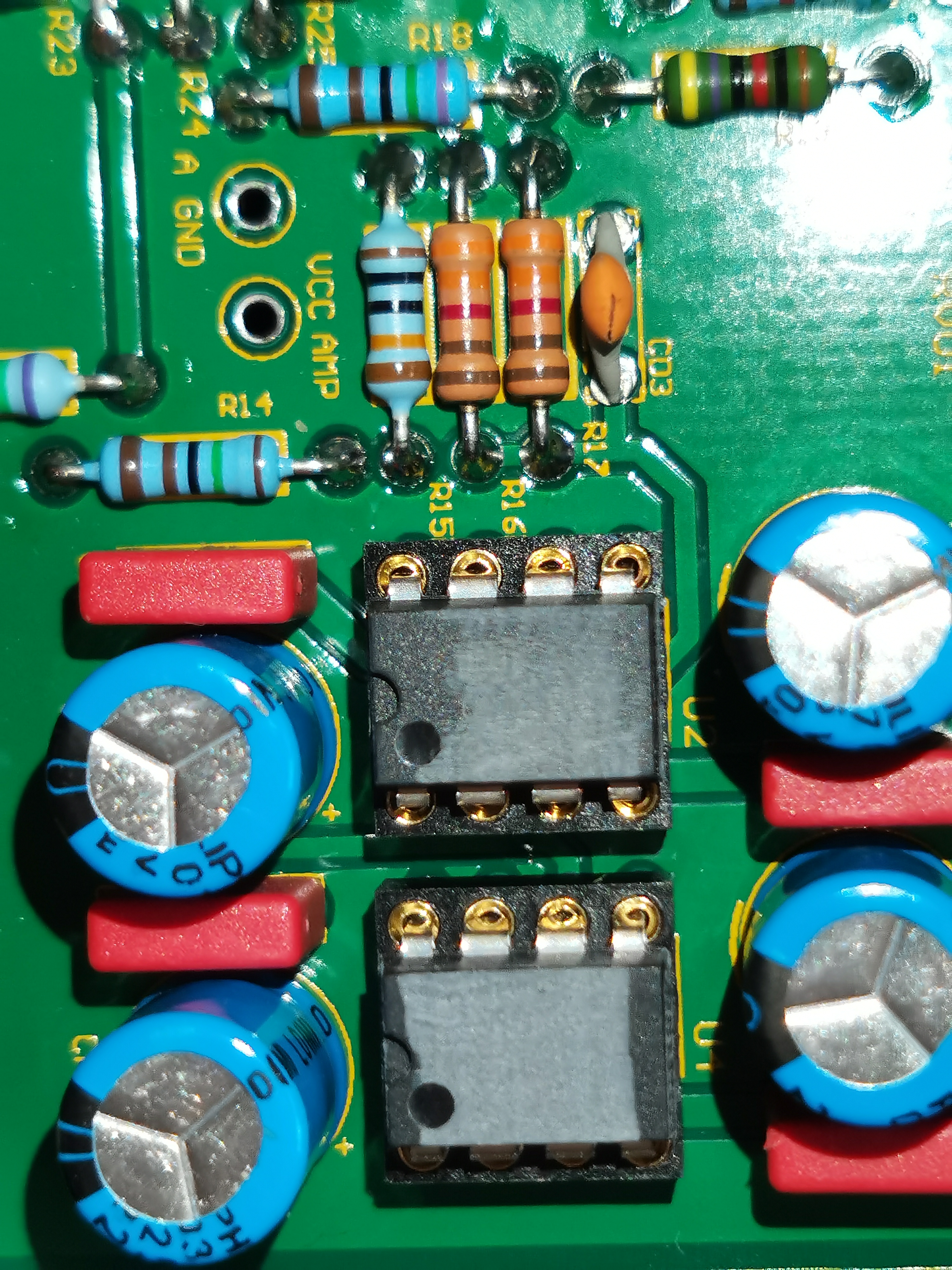

Dělá to výrobce. Jediný co se ví, je že jsou to single fety. Zkusil jsem jsem to namočit isopropylem(viz. fotky) jestli něco nevyleze a nic.
Jo a ten uprostřed je prej dvojitej. Asi DC servo. Ještě jsem si to nepřekreslil na papír. Konec trochu jo.

Odpověď zaslal dawsoo (upravil dawsoo 23. 10. 2024 8:05)

  • Reg.: 15. 4. 2007
  • Přísp.: 4,287

Re: Integrovaný zesilovač K S

Však počkej až příjde tvůj géčkovej jmenovec s číslem ten ti to provětrá tady lol Operáky tipuju že budou OPA134/132 a na DCservo nějakej obyč duál s rozumně malým offsetem.

Odpověď zaslal bastl (upravil bastl 23. 10. 2024 6:56)

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Re: Integrovaný zesilovač K S

Nemám problém si porovnat pindíka s kýmkoliv lol

Odpověď zaslal dawsoo (upravil dawsoo 23. 10. 2024 8:16)

  • Reg.: 15. 4. 2007
  • Přísp.: 4,287

Re: Integrovaný zesilovač K S

Jasný,jen ještě chci dodat že čísla součástek přebrušují spíš maloséroví zoufalci a určité specifické značky,ale 100% ne kvůli obavám z kopírování, ale spíše aby nebylo vidět jaký tam dávaj laciný součástky nebo uplný sračky a to nejčastěji u různých drahých napodobenin a pokusů rádoby ryzího a skutečnýho hifi. Nic tím nedosáhnou,jen zmenšení možností servisu v budoucnu když značka zanikne a není žádná podpora.

Zaplať pánbůh za současný možnosti měření a nezávislých testů.Ač nemusím uplně se vším souhlasit,tak minimálně je to jedna z věcí která může pomoci tyto "nepěkné nešvary" a skryté věci odhalovat.

Odpověď zaslal reeb (upravil reeb 23. 10. 2024 9:24)

  • reeb
  • reeb
  • člen | online
  • Uherské Hradiště / Brno
  • Reg.: 26. 4. 2007
  • Přísp.: 4,515

Re: Integrovaný zesilovač K S

Schema by mě zajímalo smile  Uhlíkové odpory ve zpětné vazbě?

Co ti tam vadí?

Web

Odpověď zaslal orhore

  • Moravskoslezský kraj
  • Reg.: 17. 2. 2010
  • Přísp.: 617

Re: Integrovaný zesilovač K S

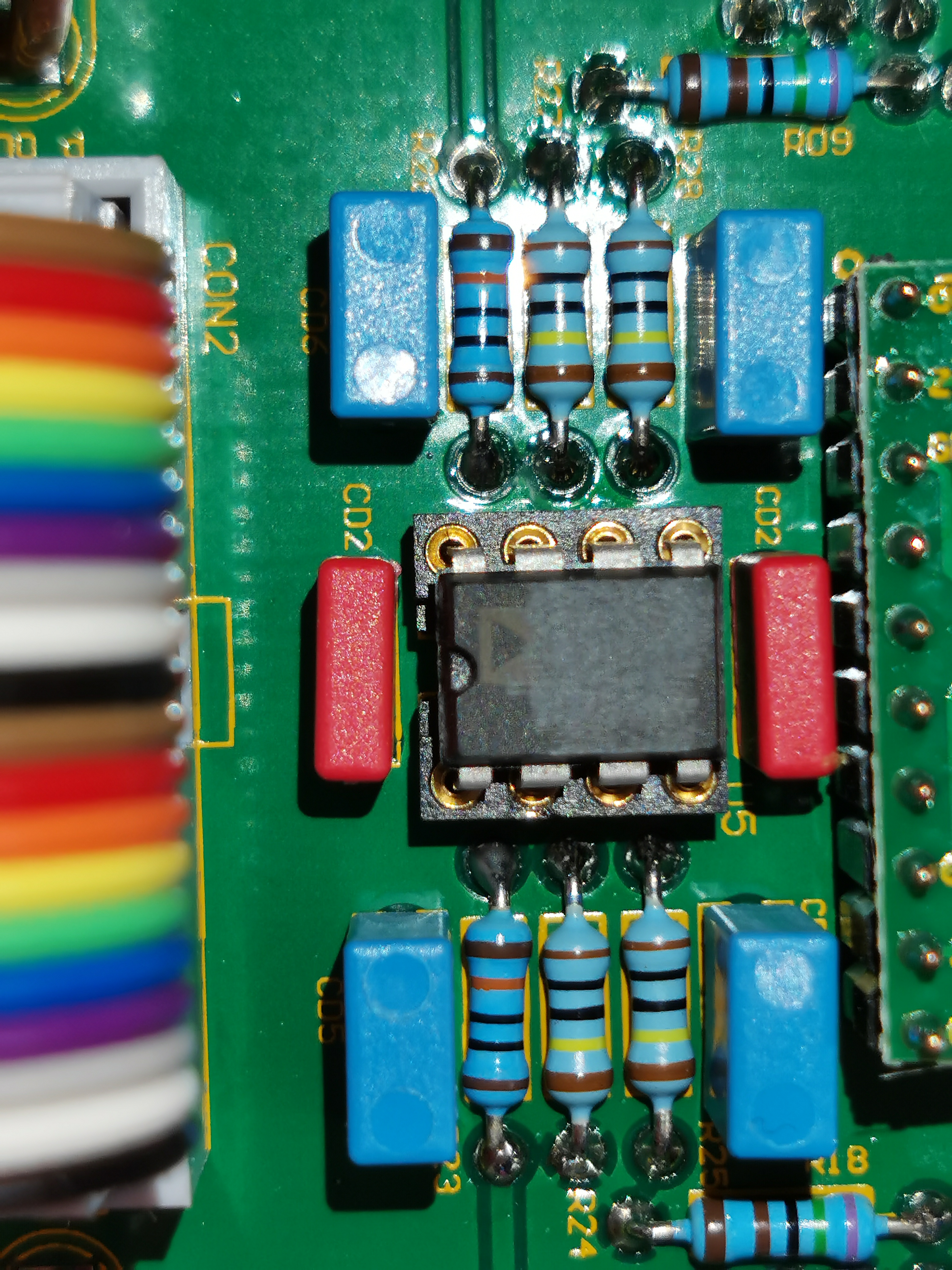

Však ty opampy jsou v paticích. Takže je lze vyměnit. Navíc pochybuju, že to budou úplné sračky. U jednoho je znak Analog Devices, možná jen DC servo. Akorát bastl neprozradil proč ten zes rozebral na atomy. Může okopčit zapojení smile.

Odpověď zaslal miero

  • Reg.: 9. 11. 2011
  • Přísp.: 710

Re: Integrovaný zesilovač K S

Pridam neklikatelny odkaz smile

https://www.kinki-studio.com/ex-m1

Odpověď zaslal reeb

  • reeb
  • reeb
  • člen | online
  • Uherské Hradiště / Brno
  • Reg.: 26. 4. 2007
  • Přísp.: 4,515

Re: Integrovaný zesilovač K S

Nějaké měření

https://www.soundstagenetwork.com/index … Itemid=154

Web

Odpověď zaslal miero

  • Reg.: 9. 11. 2011
  • Přísp.: 710

Re: Integrovaný zesilovač K S

M1+ bude asi trochu ina nez M1

Odpověď zaslal dawsoo (upravil dawsoo 23. 10. 2024 12:58)

  • Reg.: 15. 4. 2007
  • Přísp.: 4,287

Re: Integrovaný zesilovač K S

miero:
v čem a na základě čeho si to myslíš?

Odpověď zaslal miero (upravil miero 23. 10. 2024 12:59)

  • Reg.: 9. 11. 2011
  • Přísp.: 710

Re: Integrovaný zesilovač K S

Vyrobca ma pre neho inu stranku:

https://www.kinki-studio.com/ex-m1-plus

Rozdiel asi bude maly, podla specifikacie je u plus verzie navyse toto, aj ked...

Input Connector: HT BYPASS x 1

Drawing inspiration from the award-winning EX-M1, the EX-M1+ retains all the positive aspects of its predecessor. It boasts an advanced microprocessor-controlled design, as well as a MUSE volume control and dual 400VA encapsulated transformers.

The quasi-monoblock amplifier stage with EXICON MOSFET lateral is another feature that enhances the EX-M1+'s already outstanding sound quality, renowned for its ultra-fast and dynamic sonic response.

The EX-M1+ offers highly anticipated features such as Preamp Output and HT Bypass, but with a unique twist. The Preamp Output can be conveniently enabled or disabled using the redesigned Remote Control Unit.

This feature enables the EX-M1+ to function as a standalone preamp, or an integrated amp where the preamp output can be connected to a subwoofer or our monoblocks EX-B7 for bi-amping loudspeakers.

Similarly, the HT Bypass Input can be activated with a single press of the button on the Remote Control Unit, allowing the preamp stage to be bypassed and the EX-M1+ to function as a power amp.

Odpověď zaslal PMA

  • PMA
  • PMA
  • člen | offline
  • Reg.: 31. 7. 2009
  • Přísp.: 749

Re: Integrovaný zesilovač K S

reeb napsal:

Nějaké měření

https://www.soundstagenetwork.com/index … Itemid=154

Docela dost bordelu je v těch spektrech ….. sad

Odpověď zaslal dawsoo (upravil dawsoo 23. 10. 2024 13:20)

  • Reg.: 15. 4. 2007
  • Přísp.: 4,287

Re: Integrovaný zesilovač K S

Klasický marketingový povídáníčka... rozdělení preampu a konce není dle mýho žádnej upgrade,ale jen umožnuje zapojení o jednu možnost navíc. Hrát to bude stejně.

Škoda že to neudělali i obvodově pořádně, to měření (co poslal reeb) jasně ukazuje na to že jsou to buď amatéři,nebo na to kašlou a cílem není kvalitní obvodové řešení s opravdu transparentním zvukem a vyřešeným napájením. Určitě snaha tu nějaká byla a dělali to ťongové, kteří to maj asi sice rádi,když použili drahý materiály,provedení a některé součástky ale neumí to a nebo projebali rozpočet jen na blbých místech. Dal bych přednost čtveřici B200 od toppingu a pre-90 k tomu za ty prachy pokud teda nutně nový AB číňany.

Tohle je bohužel typickej příklad,(ač ne v takový míře) kvůli kterýmu tyhle a podobně pojatý highend věci nemám rád.

Odpověď zaslal rvx73

  • Český Brod
  • Reg.: 2. 6. 2014
  • Přísp.: 2,642

Re: Integrovaný zesilovač K S

https://www.stereonet.com/forums/topic/ … placement/

Odpověď zaslal bastl (upravil bastl 23. 10. 2024 14:09)

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Re: Integrovaný zesilovač K S

PMA napsal:

Docela dost bordelu je v těch spektrech ….. sad

Neslyšitelný, zvukově čistý, transparentní....jako dětská prdélka.

Dřív byl opravdu velkej rozdíl mezi M1 a M1+(dá se to snad i dohledat) ale dnes jsou prakticky stejný a logicky M1 jen chybí "drátovačka" Která dělá ten preout a main-in navíc.

orhore napsal:

proč ten zes rozebral na atomy. Může okopčit zapojení smile.

Špatná nebo žádná výstupní kontrola. Je to poznat i z fotek. Okopčenej mám trochu konec ale nebudu to sem dávat protože je to hrozná čmáranice propiskou. Překreslit to půjde i ze zdejších fotek, pokud se někdo nudí.

Odpověď zaslal kaed

  • kaed
  • člen | offline
  • Reg.: 12. 3. 2016
  • Přísp.: 2,511

Re: Integrovaný zesilovač K S

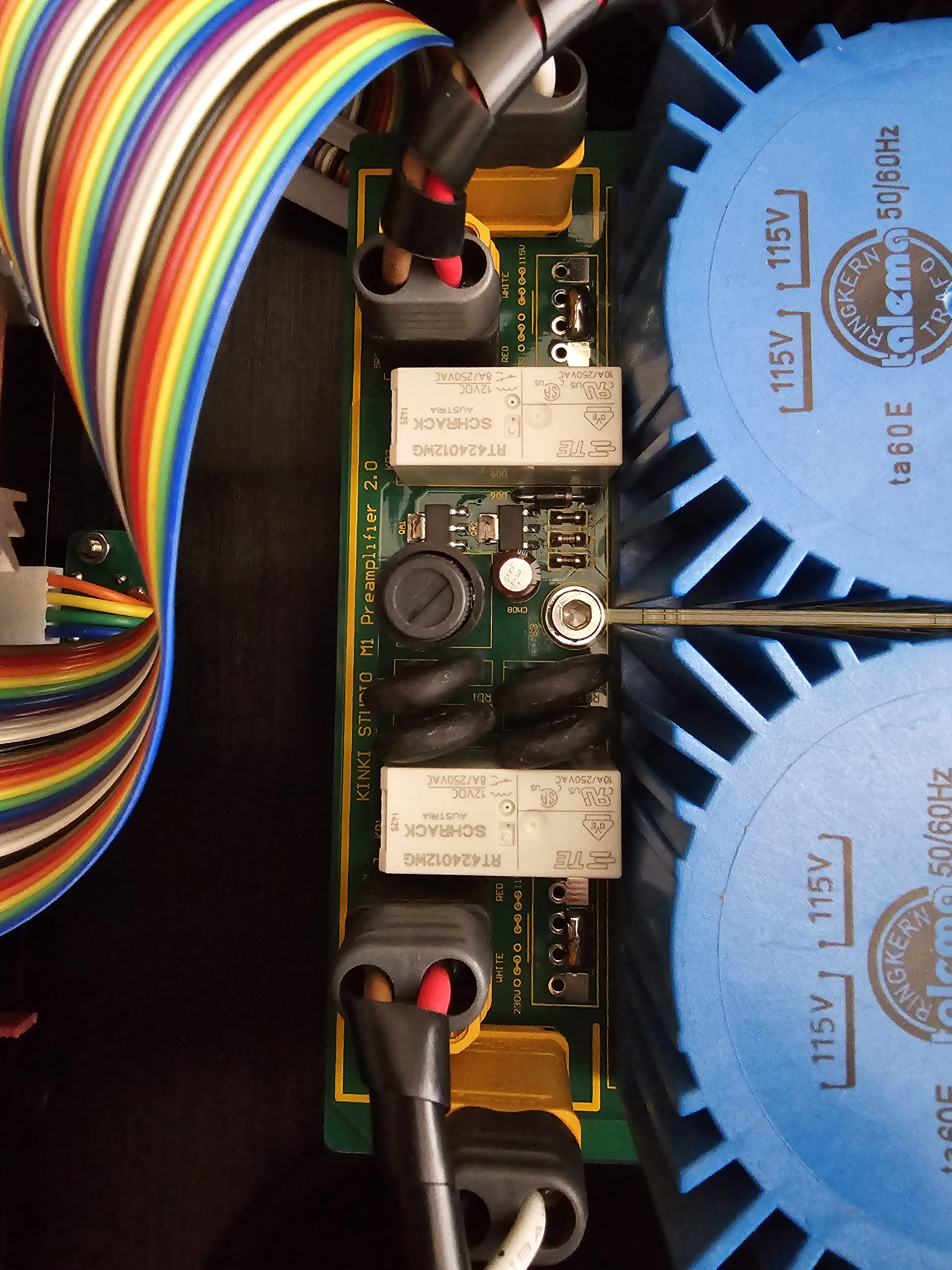

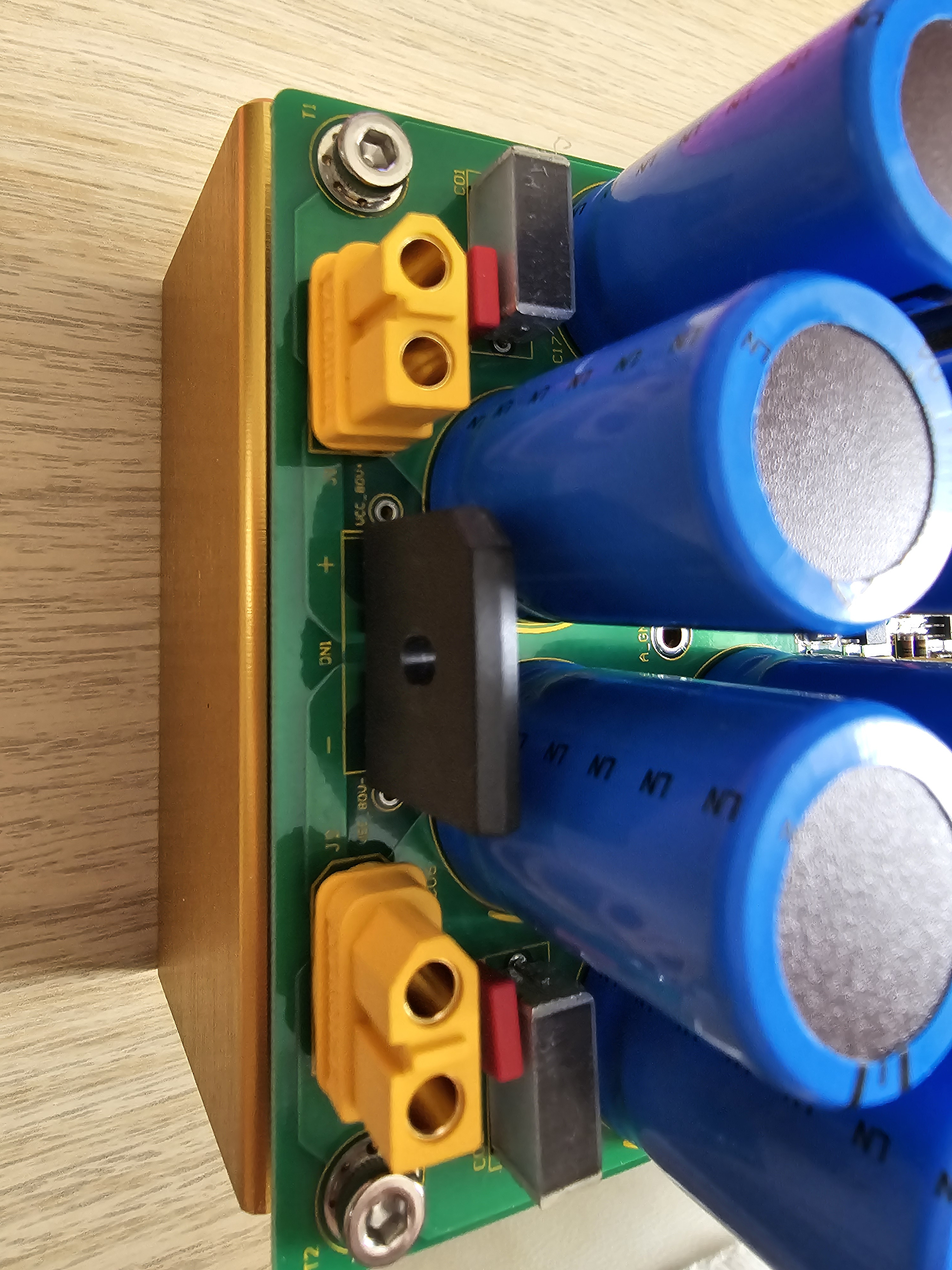

zajímavý je použití těch XT konektrorů, to by mě nenapadlo.

Odpověď zaslal bastl

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Re: Integrovaný zesilovač K S

Ty jsou z modelařiny. Jsou výborný a díky nim a 2-3 velikostem inbusů je to skvěle rozebiratelný.

Odpověď zaslal bastl (upravil bastl 28. 10. 2024 16:58)

  • Kladno
  • Reg.: 15. 4. 2007
  • Přísp.: 706

Re: Integrovaný zesilovač K S

reeb napsal:

Schema by mě zajímalo smile  Uhlíkové odpory ve zpětné vazbě?

Co ti tam vadí?

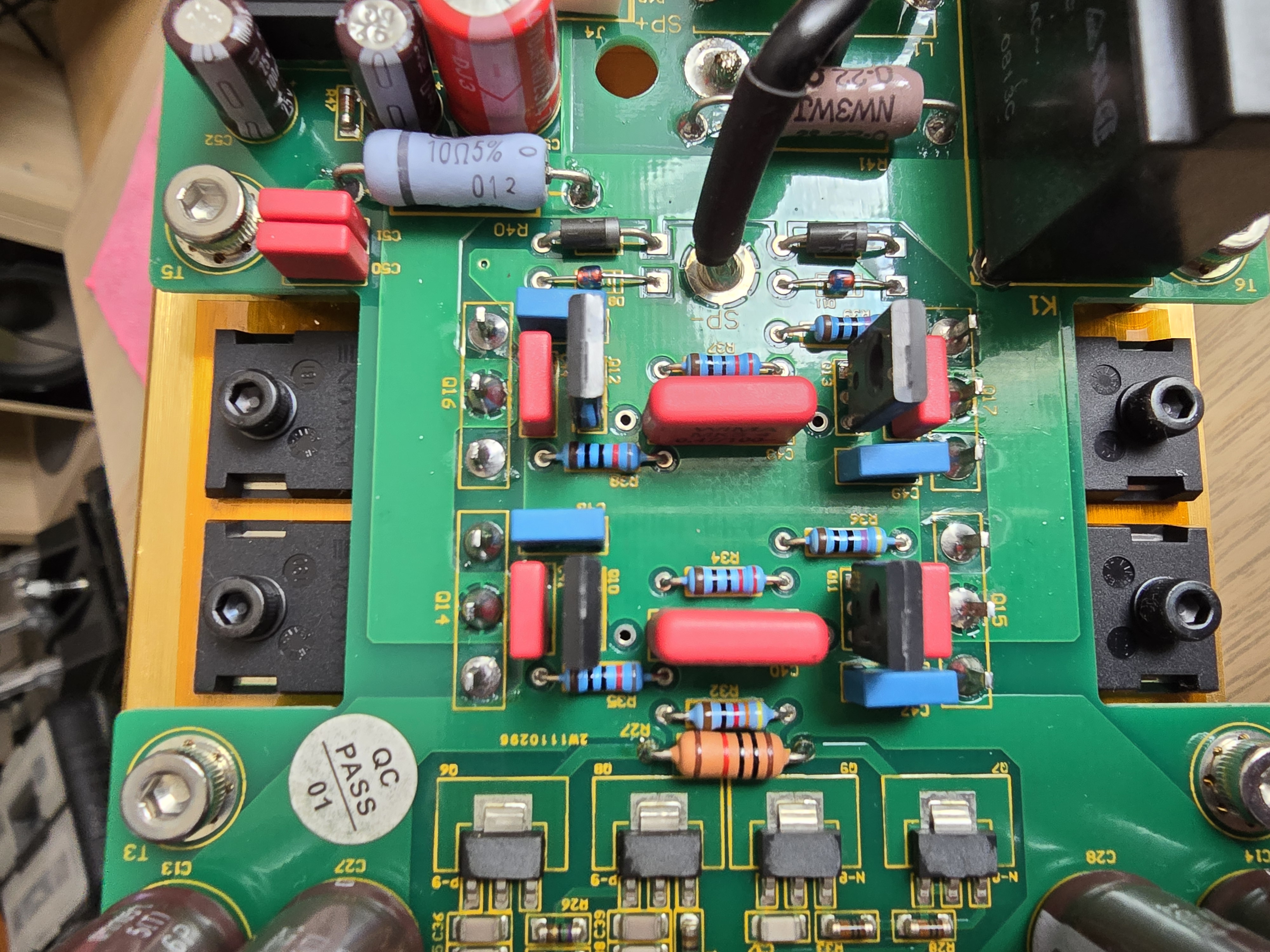

Konec zpětnou vazbu nemá, a ani kondik v signálový cestě.

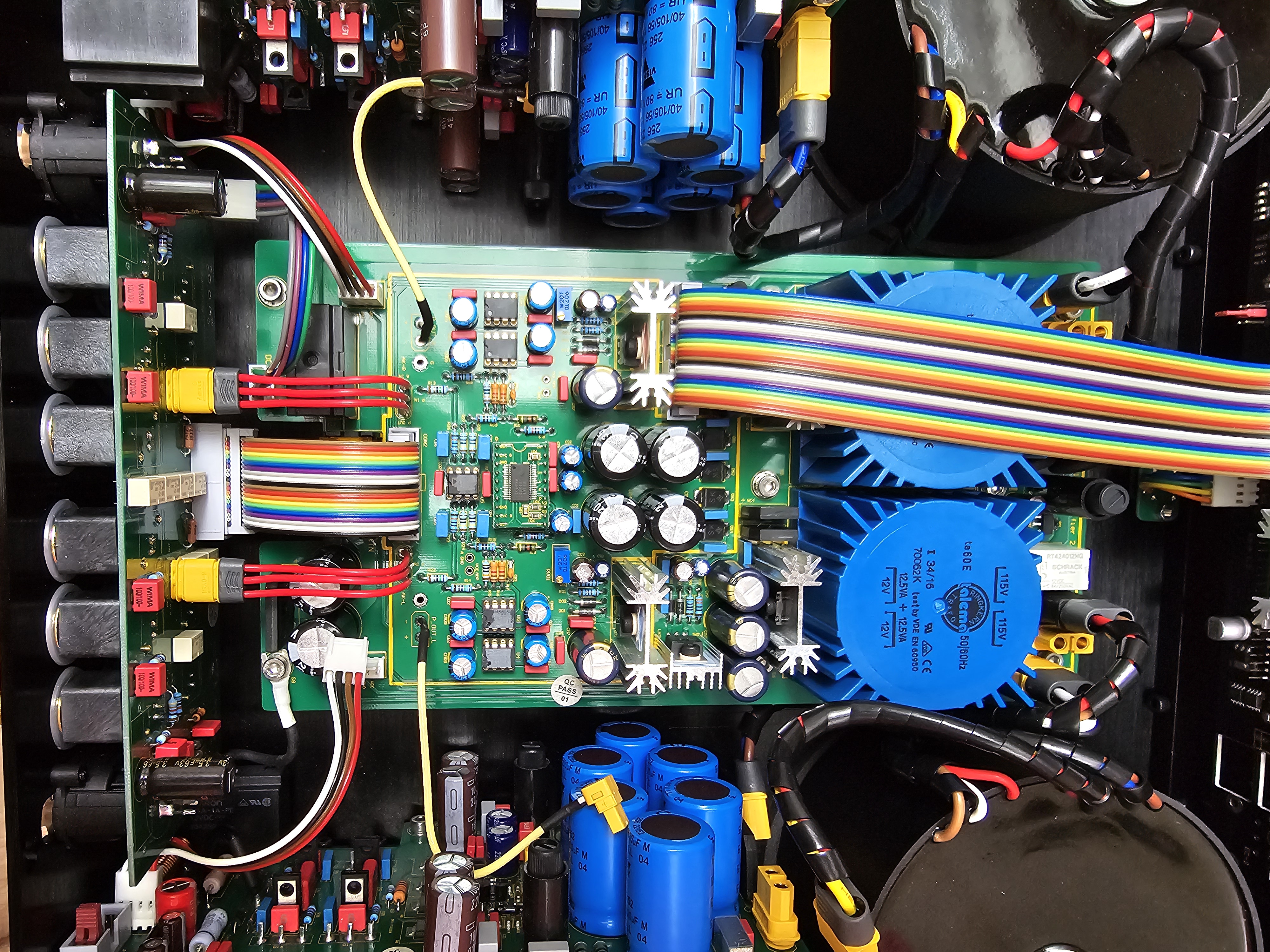

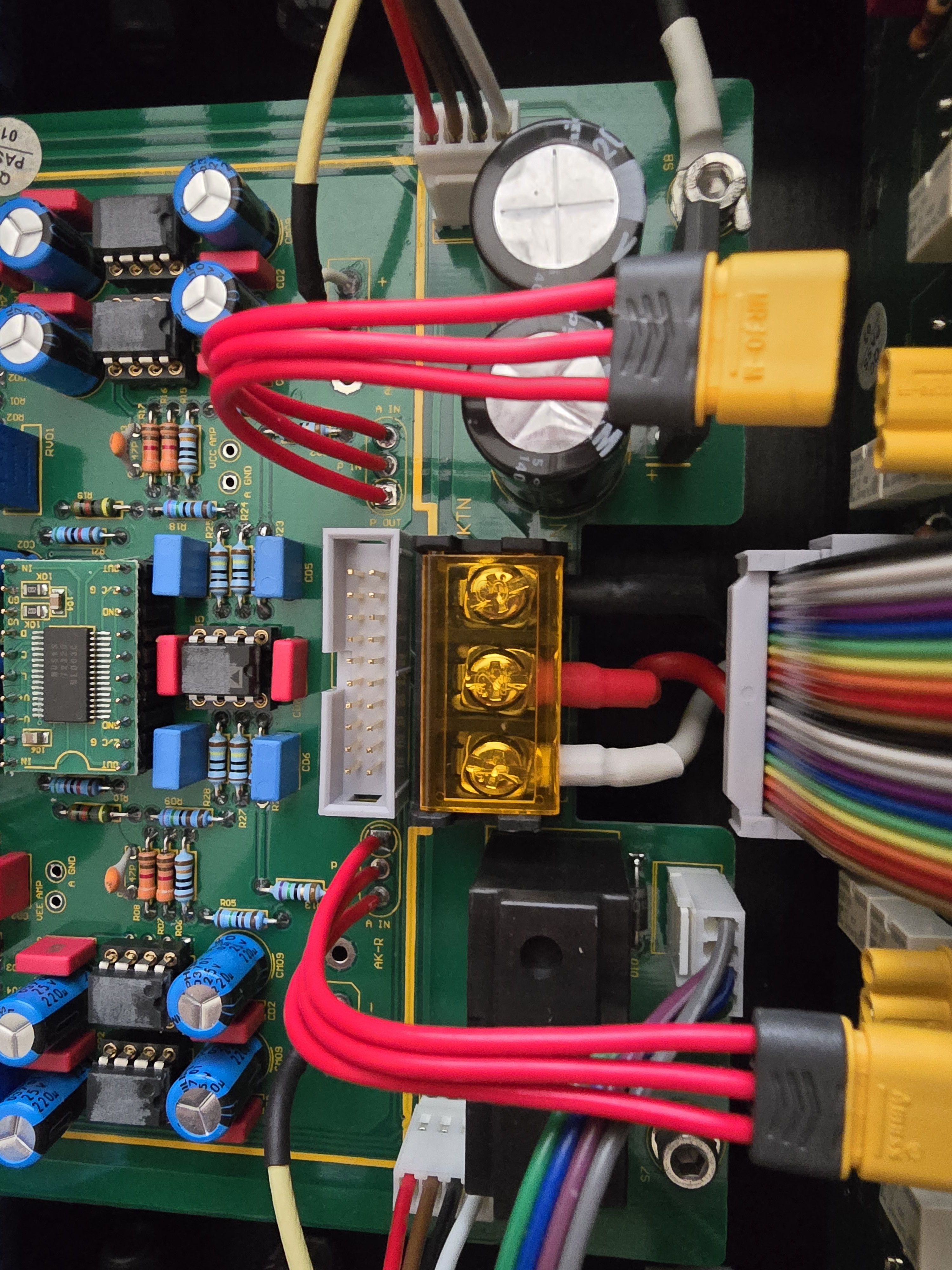

Nelíbí se mi ty tři červený fousy ze zadního panelu na předzesilovač. Není to stíněný ale očividně to ničemu nevadí!

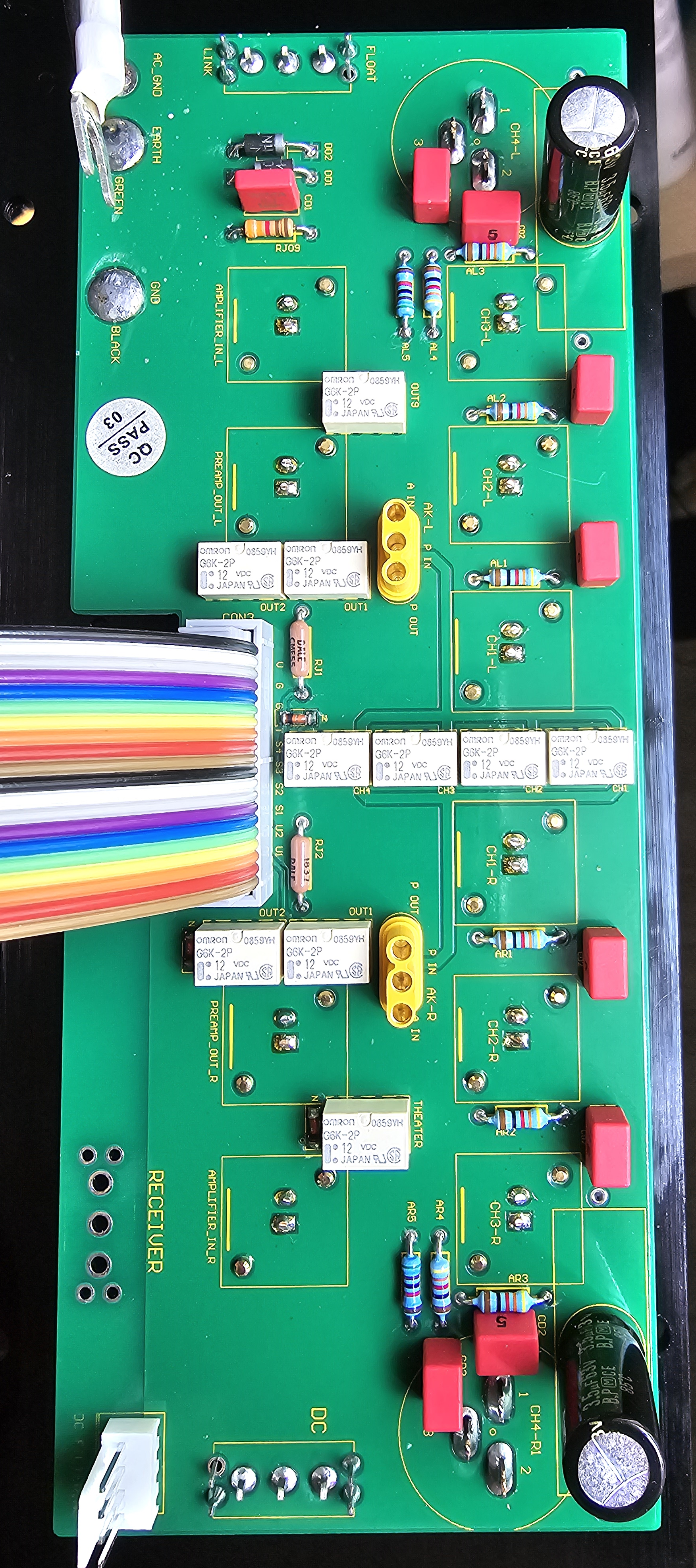

Prostřední pin je z přepínače vstupů do preampu, z preampu se vrací na zadní panel do levýho pinu a pravej pin je zpět na desku preampu, tam se přidá zem a hned to jde tím žluťákem do konce. Signálová zem mezi zadním panelem a deskou preampu bude někde v tom parevným multipinu.
Zadní panel "rozhoduje" zda to bude integráč, předzesik, integráč s preoutem nebo main-in.
https://i.postimg.cc/JnKpH7Kf/fffvu.jpg
