Odpověď zaslal 4mike (upravil 4mike 11. 11. 2024 10:17)

  • Reg.: 5. 2. 2022
  • Přísp.: 128

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Benazi napsal:

Jsem zvědav jak to zahybe s dosavadním laděním,tato úprava.

nijak, původní (příliš ambiciózní) BR na cca 40Hz se musel stejně zakrátit z výše popsaných příčin a
současný stav je 45Hz,
Jak už zmínil Antonio ta U16 není až tak solidní produkt, jak by se možná od Seasů dalo za ty prachy čekat,
někdy v procesu ladění a měření jsem to glosoval coby takový trochu lepší ARN, což v podstatě vystihuje stav.
S U18 by to patrně bylo poněkud jiný kafe (leč Kocour je hodil do komise až poté co už byly budky v procesu)
každopádně o průseru bych nemluvil, ten výsledek nakonec není vůbec blbej,
jen jsou (rozměrově a výkonově srovnatelné) lepší projekty i za míň grošů.

BTW oproti projektu a zkušebnímu setupu jsem R2 změnil na 6R8
a kousky basotechtu naproti středobasu nahradil difrakčními tentononc smile
https://postimg.cc/gallery/Q9DQQQY

Odpověď zaslal Benazi

  • Reg.: 15. 4. 2007
  • Přísp.: 2,550

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

45 Hz ok,na rovno,mě spíš zajímalo ladění bez dírek a s dírkami jak se to projeví,budu muset si to odzkoušet sám.

Odpověď zaslal 4mike

  • Reg.: 5. 2. 2022
  • Přísp.: 128

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

málem bych zapomněl opravit jeden omyl
použitý filtr sice byl do vysavače ale nešlo o HEPA nýbrž motorový filtr (nejspíš Menalux)

Odpověď zaslal prog

  • prog
  • člen | offline
  • Reg.: 18. 2. 2009
  • Přísp.: 63

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Inspirován Tondovým měření s perforovaným BR jsem to musel vyzkoušet také smile, jen jsem si místo pracného vrtání stovky děr nechal udělat model pro 3D tisk a původní nátrubek zkrátil, abych se dostal přes střed. Výsledk je podobný, nakolik je to přínos je otázka: žlutá - díry přelepeny, růžová - bez tlumení, zelená - tlumení netkanou textílií, oranžová - tlumení hepa filtrem

https://i.postimg.cc/Fkv1b5k3/IMG-20241128-114358343.jpg https://i.postimg.cc/qhyzCMqp/IMG-20241128-114426471.jpg https://i.postimg.cc/0KCjcW73/IMG-20241128-114446387.jpg

https://i.postimg.cc/MMdSRRy0/IMG-20241128-152505154.jpg https://i.postimg.cc/VdyD713C/port.png

Odpověď zaslal jardag69 (upravil jardag69 29. 11. 2024 18:34)

  • Reg.: 9. 4. 2014
  • Přísp.: 2,351

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Zkus udělat větší průměr a vkládat to do nátrubku. Případně tohle dopln nějakým filcem uvnitr, na stěny.

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,921

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

prog, tváří se to sice jako malá změna, ale původní stav bez děr by vypadal asi hůř, než tato "simulace" přelepením tenkou průzvučnou páskou.

Amplion | aparát | měření | bazar

Odpověď zaslal marcin

  • Piešťany
  • Reg.: 16. 3. 2008
  • Přísp.: 957

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Pre inspiraciu (foto od finkteam). Toto by sa dalo pre prvu rezonanciu aj celkom presne vypocitat:
https://i.postimg.cc/B8L6tCzK/IMG-6664.jpg

Odpověď zaslal hranatybraska (upravil hranatybraska 4. 12. 2024 22:19)

  • Náchod
  • Reg.: 6. 11. 2007
  • Přísp.: 1,578

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Hele to síto veprostřed krytý HEPA filtrem eliminuje 1. rezonanci - vytiskni si sreflex děrovaný celý a bude to eliminovat všechny harmonický. smile

Web

Odpověď zaslal prog (upravil prog 7. 12. 2024 1:08)

  • prog
  • člen | offline
  • Reg.: 18. 2. 2009
  • Přísp.: 63

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Konečně jsem doladil výhybku, tak jsem zkusil ještě poslední variantu BR, co jsem měl v plánu - 2-plášťové provedení, které nejen potlačí vlastní rezonanci nátrubku, ale zabrání pronikání zvuku perforací. V tomto případě peaku na 650Hz. Tlumeno vatou. Za mě asi optimální řešení.
Žlutá - perforace oboustranně zalepena, modrá - perforace s tlumením, fialová - perforace bez tlumení, zelená - 2-plášť s vatou

https://i.postimg.cc/vxLtYV0B/BR-trubka-valec.jpg https://i.postimg.cc/9r1ZMVYL/port2.png

Odpověď zaslal jardag69

  • Reg.: 9. 4. 2014
  • Přísp.: 2,351

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Když vzduch proudí přes nějaké otvory, nefunguje to, jako když se fouká přes hrdlo lahve?
Že by to vydavalo nějaké zvuky?

Odpověď zaslal prog

  • prog
  • člen | offline
  • Reg.: 18. 2. 2009
  • Přísp.: 63

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

2 jarda: o to tu nejde, v trubce vzniká stojaté vlnění, jehož frekvence odpovídá délce a má maximum uprostřed. Pokud se vlna nemá o co "opřít" a "ztratí" se v perforované/tlumené části, dojde k potlačení vlastní frekvence BR. 2-plášťové provedení s tlumením uprostřed bylo inspirované tlumiči hluku v rozvodochem vzduchotechniky. Já mám umístěný BR do zadu, takže to byl z mé strany jen experiment, ale v 2p soustavě s BR v předu by to mohlo být už poznat.

  • Náchod
  • Reg.: 6. 11. 2007
  • Přísp.: 1,578

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Dala by se takle úprava udělat u plastové klasiky, pokud bych tam do prostředka navrtal několik spíše více děr?

antonio napsal:

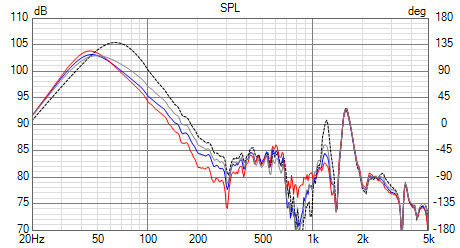

Tady je doplnění o nátrubek ohnutý do 45° s perforací.

• holý nátrubek s perforací odstraní první rezonanci, ale posune ladění výš a navíc výrazně zvedne v této oblasti zkreslení hov
• obtočený HEPA filtr (hustý sněhově bílý) síly 3-4 mm už v jedné vrstvě pomůže zkreslení, ale ne na úroveň nátrubku bez perforace hmm
• 2x obtočený HEPA filtr (hustý sněhově bílý) srazí zkreslení na úroveň nátrubku bez perforace potl
• 2x obtočený HEPA filtr (řídká struktura) má zkreslení ne daleko od nátrubku s perforací hov

Nějak bude fungovat i filc z hadry na podlahu, nutno zkusit.

nic / HEPA hustý / 2x HEPA hustý / 2x HEPA řídký
https://i.postimg.cc/Z5CjmDbs/shot002.png

https://i.postimg.cc/fS3Y5gKf/nic.jpg https://i.postimg.cc/kDZQDqJ1/1xhepa.jpg https://i.postimg.cc/DJwr4z4D/2xhepa.jpg https://i.postimg.cc/mhc9vJYQ/2xmenalux.jpg

Web

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,921

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Rezonuje vzduch. Je jedno z jakého materiálu je trubka.

Amplion | aparát | měření | bazar

Odpověď zaslal jardag69 (upravil jardag69 25. 1. 2025 17:52)

  • Reg.: 9. 4. 2014
  • Přísp.: 2,351

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

A taková ty finta, že se nátrubek udělá ze stovky "brček"?
Aby to mělo stejný výsledný průměr. Jak to funguje? Zkusil to někdo?

  • Náchod
  • Reg.: 6. 11. 2007
  • Přísp.: 1,578

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

Co je ta rezonance kousek pod 2kHz nad tou první potlačenou stojatou?

Web

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,921

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

hranatybraska, dobrá otázka. Rezonance se objevila až po úpravě perforací, takže asi přidaný rezonátor na vyšší frekvenci daný rozdělením. Vliv stojaté vlny v bedně skrz perforaci to nejspíš nebude, změna tlumením je minimální.

Amplion | aparát | měření | bazar

Odpověď zaslal prog

  • prog
  • člen | offline
  • Reg.: 18. 2. 2009
  • Přísp.: 63

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

A neodpovídá ta druhá rezonance délce rovné části trubky po ohyb? Perforace je na středu celkové délky, kdyby se rozšířila do středu rovné části, mohla by se zatlumit i tato druhá (pokud je první předpoklad správný)

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,921

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

prog, výsledky s perforací a tlumením jsou pro nátrubek "zkrácený o 20 mm, ohnutý" o příspěvek výš. Tam žádná rezonance nebyla.

Amplion | aparát | měření | bazar

Odpověď zaslal prog

  • prog
  • člen | offline
  • Reg.: 18. 2. 2009
  • Přísp.: 63

Re: Nyksu - 2p s SEAS U16RCY/P, 27TF1 a Visaton WG148R

2 antonio, už se v těch verzích BR ztrácím smile
