ML-TL s 4" Fostex FF105WK

Určení: Domácí širokopásmové reprosoustavy
Osazení: Fostex FF105WK
Rozměry: 151x340x232 mm (šxvxh)
Impedance: 8 Ω
Materiál: MDF 16 a ? mm
Hmotnost: ? kg
Konektory: 309C z Ali

Projekt vznikl rychle, bez delší přípravy. Po předešlých zkušenostech s různými širokopásmy jsem chtěl zkusit konečně i Fostex. Podmínka byla co nejlepší střední a vyšší pásmo a proto jsem zvolil druhý v řadě FF, tedy 4".

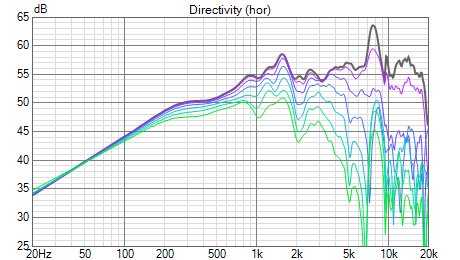

Fostex FF105WK
Jedná se o japonský širokáč dělaný v Číně. Kónus je ze dvou vrstev - spodní s delšími vlákny a horní s jemnějšími (kenaf) s povrchovou úpravou práškem ze speciálního dřevěného uhlí (více zde). Vnější závěs je měkký polyuretan a k okraji membrány je lepen zezadu; vadu na kráse má tu, že je zezadu stříhnutý nepřesně (až 2mm rozdíl v šířce); jde ale prakticky o inaktivní plochu "skoro bez hmotnosti". Vrchlík je z hliníku s podélným prolisem pro zpevnění a kontrolu vlastní rezonance; je přímo spojen s nosičem cívky, který je nejspíš z kraftového papíru jako u FE řady nebo skelného vlákna (méně pravděpodobné, info chybí).

Změřené TS parametry:

Qms = 8,55; Qes = 0,49; Qts = 0,463; Re = 6,99 Ohm; Le = 0,05 mH; Zmax = 129 Ohm
fs = 72,5 Hz; Mms = 3,4 g; Bl = 4,7 N/A; Rme = 3,16 kg/s; SPL = 87,64 dB/W/m
Dd = 79 mm; Sd = 49,02 cm^2; Vas = 4,84 l; Cms = 1,417 mm/N; Rms = 0,18 kg/s

Ozvučnice
Fostex ve svém PDF doporučuje 6l bassreflex s laděním na 72 Hz. Věděl jsem ale, že bassreflex nechci, je sice mnohem jednodušší na výrobu, ale podání basů není tak dobré jako v případě TL. V tomto případě jsem zvolil ML-TL (mass-loaded transmission line). Hrubé rozměry a vedení jsem nakreslil v 2D Solid Edge a pak poupravil s pomocí programu Hornresp na základě změřených TS parametrů výš. Průřez vedení je po celé délce až k zúžení stejný. Skelet je z 16 a ?mm MDF, lepidlo disperzní Dispercoll D2. Ve vedení jsou po jedné straně umístěny difrakční prvky, kterými zároveň povedu kabel; je to nařezaná papírová ochranná hrana a mám je původně připravené pro jiný projekt, kde pokryjí větší plochy.

Bedny jsou teď v hrubém stavu s odnímatelnou boční stěnou, kde jsem odzkoušel různé varianty tlumení: molitan, vatelín, bublinková fólie, vzduchové polštářky, pěnová tělíska Flo-Pak. Ve finálu bude sražení bočních hran, zaoblení štěrbiny a povrchovka válečkem vodou ředitelnou barvou Denas.

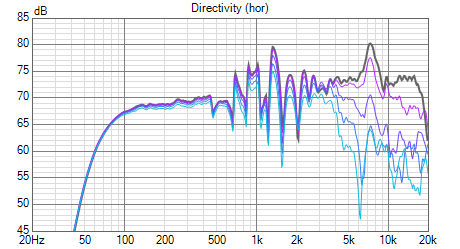

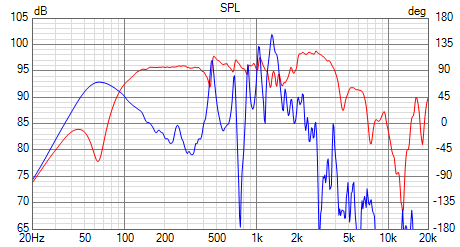

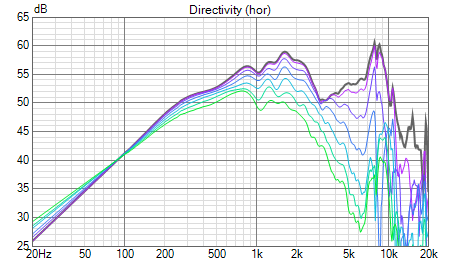

Takto vypadá simulace:
