Kym dva mesiace cakam na quickpanel tak som nakreslil a postavil nove lampove riaa phono... big_smile

mechaniku k tomu este nemam ale ta z linkoveho preampu sa mi velmi paci a chcem ju zreplikovat aj pre nove phono, len bude asi o 2cm nizsia vdaka mensim elektronkam. Layout DPS a zdroj vychadza z mojho preampu mk2, takze je to vlastne velmi podobna doska len je tam placnuta ina audio cast.

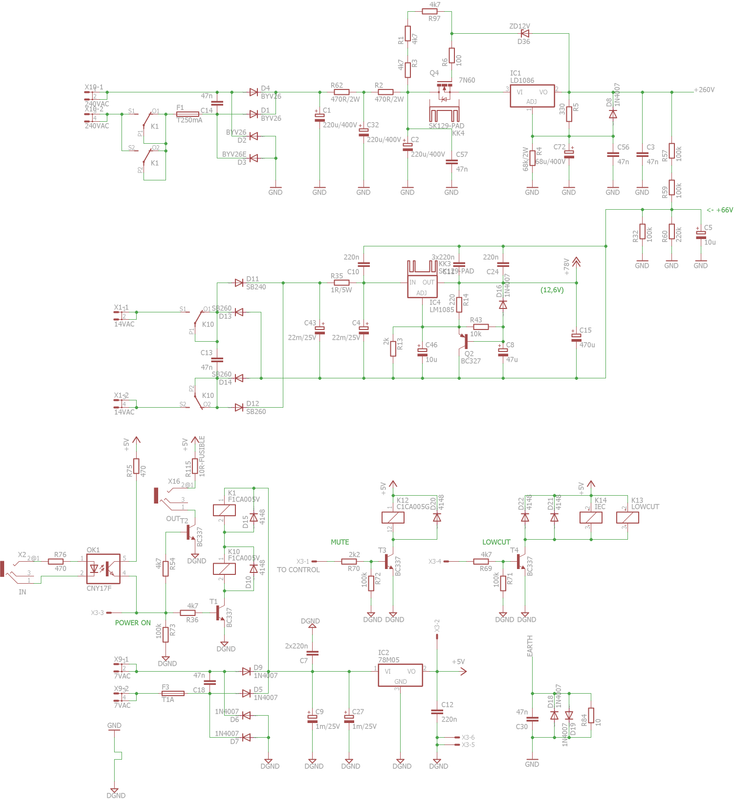

Anodovy zdroj tu bude na trochu vyssie napatie ako v linkovom preampe (+260V) a pracovat s ovela nizsim prudom, preto tu su vacsie hodnoty CRCRC filtra (470R/220u). Oproti predoslej phono verzii je tu omnoho silnejsi a hladsi cely zdroj pracujuci na nizsom napati a velmi velke RC filtre pre absolutne dokonale hladke DC - nie zeby v predoslej phono verzii bolo vidno siet na spektre, ale skor pre dobry pocit. V zhaveni je najvacsia zmena, je tu tiez CRC (1R/22mF) pre dokonale vyhladenie a LM1085 s pomalym nabehom. Cele zhavenie je elevovane na +54V kvoli vyssiemu anodovemu napatiu a pouzitym elektronkam 6N2P a E88CC. Pod paticami elektroniek som spravil aj jednoduche jumper-pady kde je mozne zmenit pinout aj pre ECC83. Premeranim som si vybral z vacsieho mnozstva kusov najlepsie 6N2P vhodne pre konkretne pozicie.

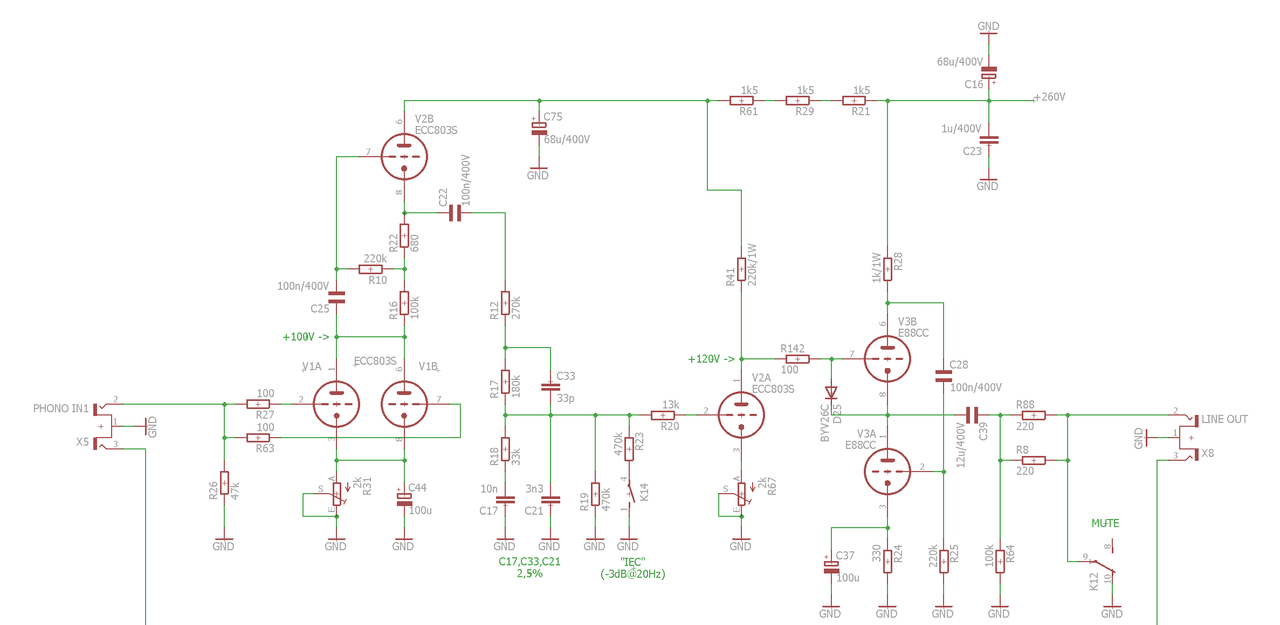

Viac-menej je riaa phono velmi podobne prvej verzii ale predsa je vela veci inak. Su tu dve lampy navyse, kazdy kanal je fyzicky oddeleny a ma vlastne separatne elektronky - taky voodoo hiend pre dobry pocit a lepsiu separaciu. Namiesto SRPP som pouzil u-follower - prvy stupen tvori paralelne zapojena 6N2P, ktora ma v anode follower s dalsou 6N2P, takze prvy stupen tvoria 3 triody. Toto by malo zabezpecit velmi nizky sum (aj pre MC step-up trafo), vysoku strmost, vysoky prud pre krmenie korekcie a najvyssie mozne zosilnenie pri velmi nizkom skresleni. Za tym nasleduje pasivna korekcia, a cely preamp je bez nfb. Podarilo sa mi vyladit este presnejsiu korekciu a aspon podla simulacie by mala byt odchylka od RIAA do +-70mdB v celom pasme 20Hz-20kHz !!! (tu uz bude zalezat len na toleranciach suciastok). V korekcii je aj prepinac cez jazyckove rele pre "low-cut", kde je mozne prepinat a ubrat dolne pasmo -3dB pre 20Hz. Nie je to uplne absolutne strmy subsonic, je to skor taky "rumble filter" ak by niektore stare LPcky boli prilis udunene.

https://i.postimg.cc/1XmhRT4q/schema-blok.png

Za korekciou je obycajny zosilnovaci stupen 6N2P s odporom v anode, ktory je priamo viazany na WCF s E88CC (white cathode follower). Aby bolo mozne lepsie zladit tieto dva stupne dokopy, tak ma 6N2P v katode trimer. WCF je tu nastaveny uplne inak ako v sluchatkaci, kedze sa predpoklada budenie lahsich linkovych zatazi, je tu ovela nizsi prud a inak doladene zosilnenie hornej/dolnej casti. Na vystupe uz nie je nic len velky polypropylen a mute rele. Vlastne vsade su len polypropylenove kondenzatory Jantzen cross-cap a Wima.

Aj napriek tomu ze je cele phono bez nfb, tak v simulacii mi dava 0.0002% THD pri 1,3VRMS smile ak sa s realnym kusom dostanem pod stotinu budem to povazovat za velky uspech.

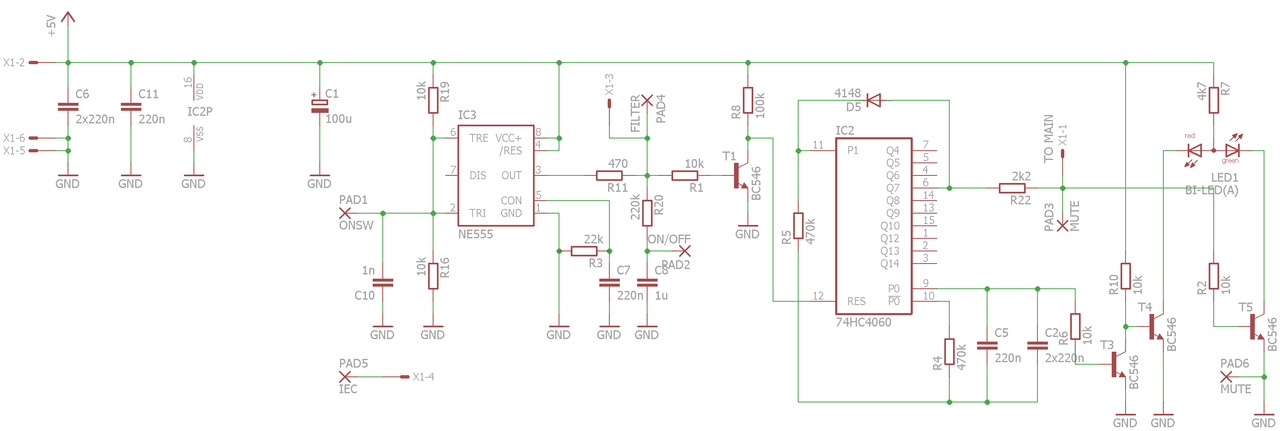

Na riadenie je pouzity uplne identicky obvod ako v prvej phono verzii len je oddeleny na separatnej malej dosticke na prednom panely. Zapinanie je tlacidlom s 555kou, mozne je aj zapinanie externe cez remote in/out, je tu oneskoreny mute casovac s 4060 a par tranzistorov okolo...
Indikacia tiez rovnaka: cervena led stale svieti v standby, po zapnuti blika cervena kym sa preamp nahrieva, zelena svieti ak je pripojeny vystup, ak sa zapne hw vypinacom mute, zelena led zhasne.

Zatial mam osadenu DPSku a postupne budem testovat a ozivovat, ma to ale nizku prioritu tak uvidim kedy sa k tomu vratim...

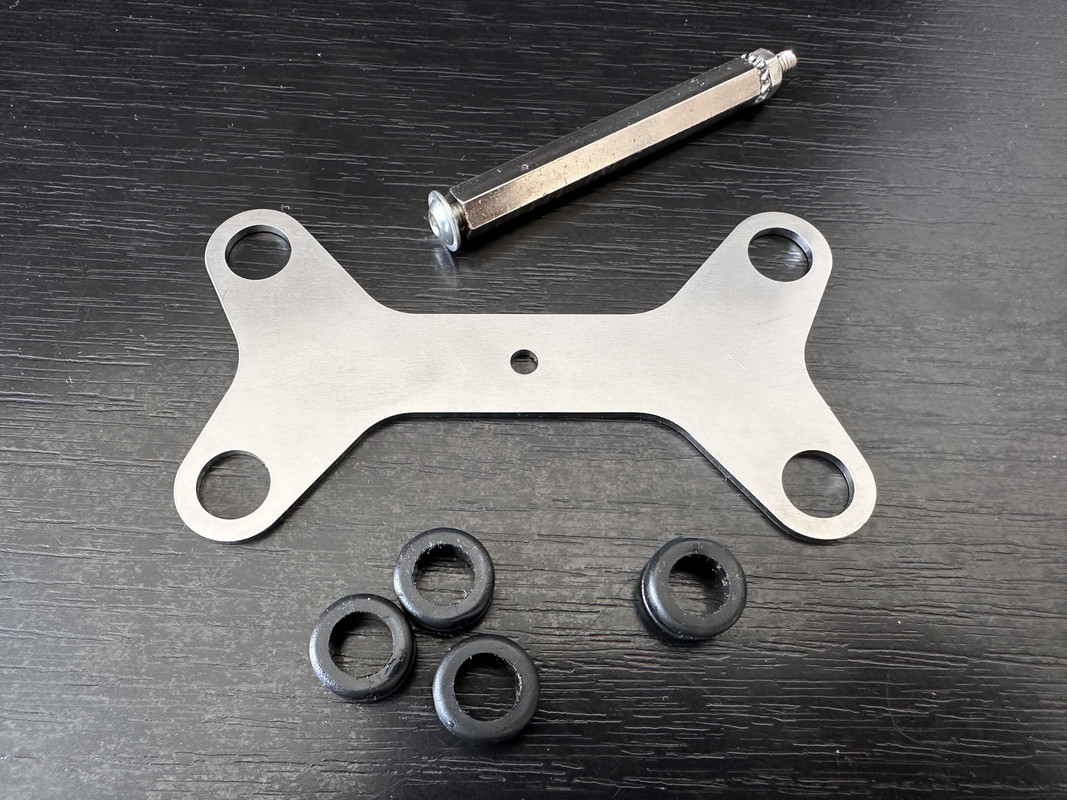

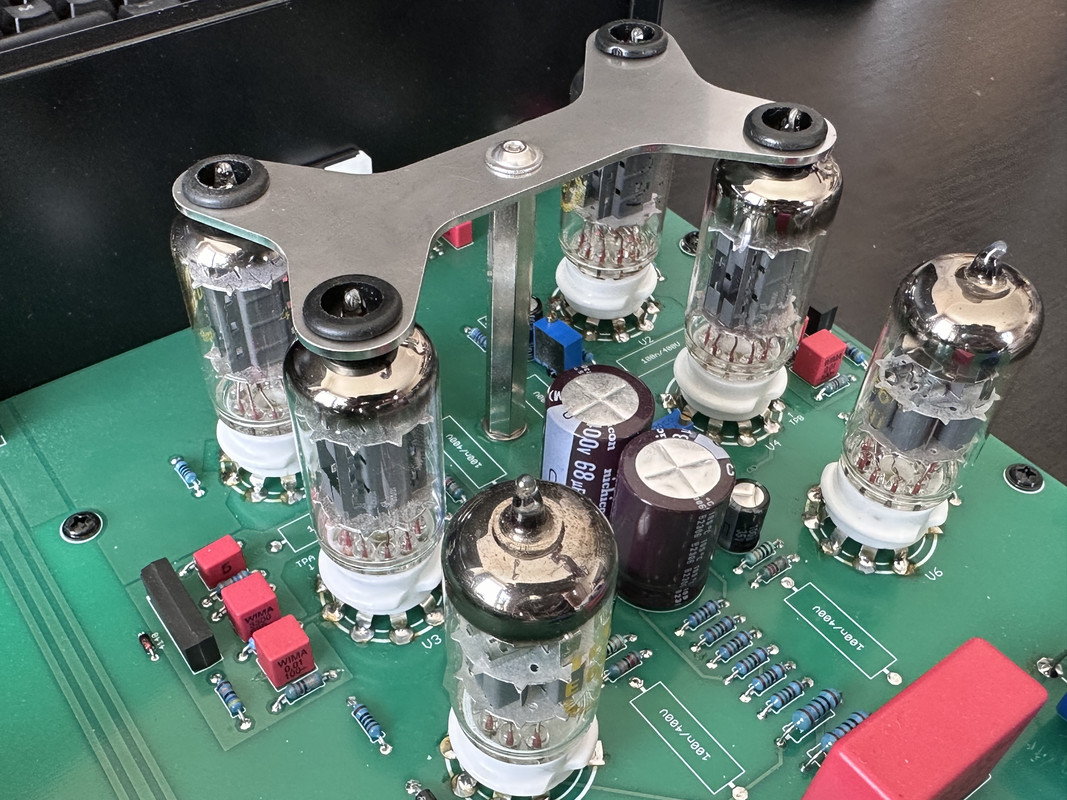

Mechanika ako som pisal na zaciatku bude rovnaka ako linkovy preamp len nizsia krabica, DPS pristupna z oboch stran, trojito tienene trafo atd.

Zvazoval som este pre absolutnu dokonalost tieniace krytky na prvych elektronkach. Robil som na svojom starsom phono preampe meranie vplyvu krytov tak, ze som vystup preampu napojil na focusrite solo, nastavil citlivost vstupu zvukovky na maximum a meral priemerovane spektrum. Meral som vzdy zadeklovany preamp, jedno meranie s krytkou a jedno bez. Rozdiel bol minimalny, skor v ramci chyby merania a s krytkou som nameral (asi?) o 0,2dB nizsi sum = nic co by stalo za namahu pouzivania krytiek big_smile takze ak su elektornky vnutri kovovej krabice, su tieniace krytky zrejme zbytocne.

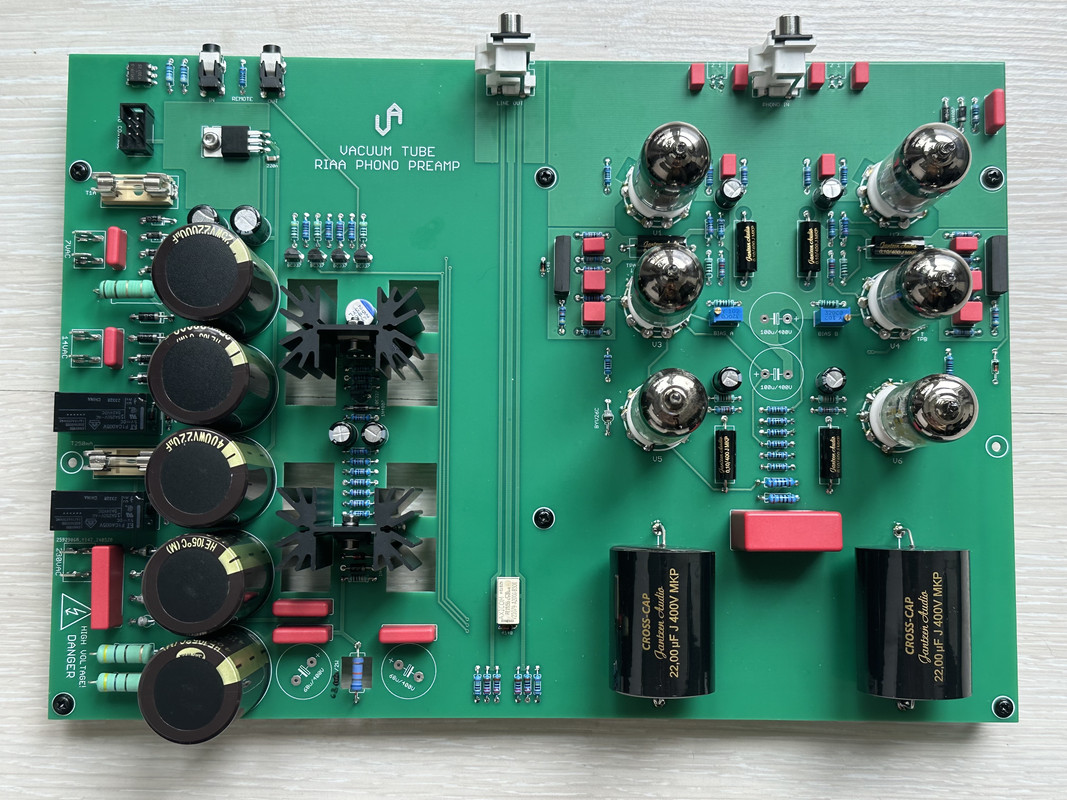

Este mi chyba zopar suciastok, ale viac menej skoro hotovo...

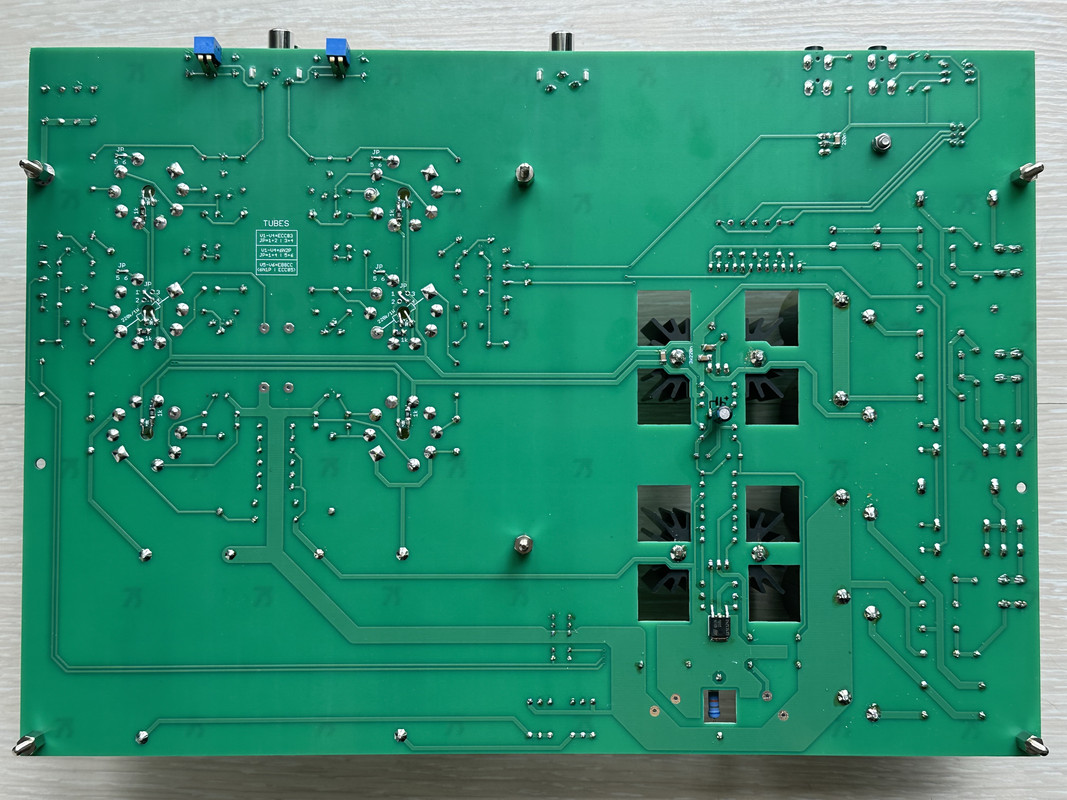

https://i.postimg.cc/hvgzNq8k/IMG-8010.jpg

https://i.postimg.cc/7hVGkQmf/IMG-8011.jpg

https://i.postimg.cc/j5yn8jf6/IMG-8012.jpg

Re: VA phono mk2

Wili je to nadherné. První verzi phono od tebe mam a šlape paradně. Chtěl jsem udělat si aám druhou verzi s elektronkama separátně pro L a P kanál no a vidím, že jsi mě předběhl smile Pokud budeš mít i pro tuto verzi naprodej dps tak rád koupím...

Re: VA phono mk2

dik smile jj par dps este mam, az overim funkcnost napisem ti

(upravil Wili 17. 6. 2024 17:42)

Re: VA phono mk2

Uz mam trafko pre phono a na dne plechovky som objavil este dost zalievacej hmoty pre jednu akciu, tentoraz mensie trafko, takze do formicky voslo dost pohodlne s rezervou... a zase odmotane trafko, molitanova distancia do formicky a hotove trafko s novym stitkom smile

https://i.postimg.cc/w7Mc0KT6/IMG-8087.jpg https://i.postimg.cc/G80MYCBp/IMG-8089.jpg https://i.postimg.cc/xJK634H3/IMG-8094.jpg

Spravil som zo zalievania kratke video. Mal to byt pokus o vertikalny youtub short ale nejak to tu divne nalinkovalo na sirku tak neviem co s tym big_smile ked tak otvorte video na novom okne, aspon nieco pre radost:

https://youtube.com/shorts/watch?v=DAFm … ture=share

(upravil jardag69 6. 7. 2024 16:02)

Re: VA phono mk2

.

Re: VA phono mk2

Muzes, ale co to s tym ma spolocne? big_smile

Re: VA phono mk2

Lampy?

(upravil Wili 17. 6. 2024 22:26)

Re: VA phono mk2

To je jak ked na auto forum o autach niekto da video vlaku, co to ma spolocne? No vsechny maji kola… big_smile

(upravil Wili 2. 7. 2024 9:33)

Re: VA phono mk2

Uz mam aj diely na krabicu, uz chyba len slowpanel big_smile a par srubiek, zajtra snad pridu chybajuce elyty a preamp plne ozivim, snad bude vsetko ok. Trochu som medzicasom bojoval s doskou ovladania pretoze ju napajam +5VDC a nejak som nepocital s tym ze 555ka ma na vystupe len 3,7V co je dost blizko thresholdu, zmena par odporov ale problem vyriesila.

Kedze je to kusovka a neoplatila by sa sietotlac robil som po dlhsej dobe popisky vodolepkou smile

(Bcoufal mam aj pre teba, neboj big_smile )

https://i.postimg.cc/3dkVndMB/IMG-8142.jpg https://i.postimg.cc/7fjccwwy/IMG-8143.jpg


------------


uz ked mam dps "oplechovanu" tak som konecne ozivil aj elektronkovu cast smile

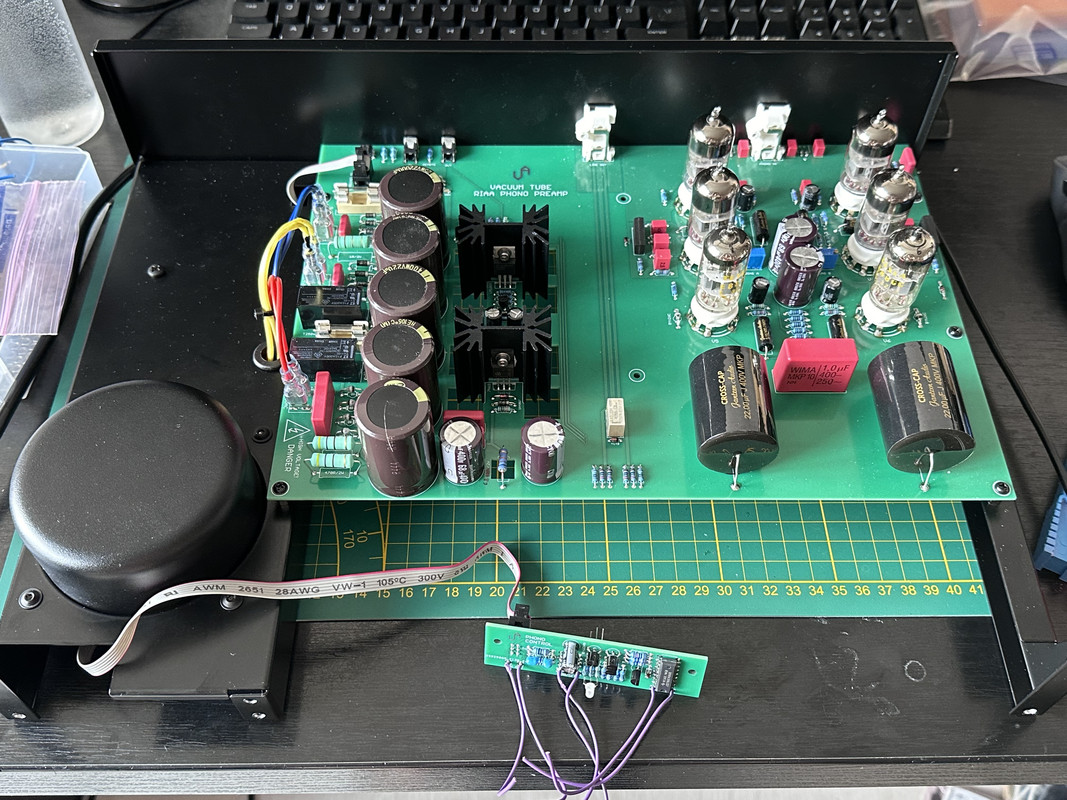

https://i.postimg.cc/L66pYCGv/IMG-8144.jpg


v podstate rovnaka krabica ako v linkovom preampe len nizsia a kratsia do hlbky, tak isto ma tunel na trafko s kabelazou a dps pristupnu z oboch stran smile

https://i.postimg.cc/7f2c42ht/IMG-8145.jpg https://i.postimg.cc/bddW6Mhh/IMG-8146.jpg

Predbezne vyzera ze vsetko funguje. Neviem ci pouzitie 6N2P bol dobry napad, uz Zdeno ma varoval, pretoze "vyberove" kusy ktore boli dokonale vybalancovane mali dost nepekny sum, doslova to znelo ako potok alebo vodopad big_smile z 10 kusov co mam doma som uchometricky vybral tie najlepsie s najnizsim sumom a je az sokujuce ake su velke rozdiely medzi jednotlivymi 6N2P z hladiska sumu.

Paralelny u-follower asi robi co ma, lebo mam pocit ze s dobrymi elektronkami to sumi dost malicko, skusim neskor porovnat vedla seba s inymi riaa aky velky skok to bude ale zatial som spokojny.

- Grafy sem zatial nedavam, to az ked bude komplet zadeklovane smile
- Odchylka od RIAA je +-0,2dB a to som pouzil obyc 1% odpory a 2,5-5% kondenzatory, asi s mensimi toleranciami by to slo aj nizsie ale netreba nikto to nikdy nebude pocut big_smile
- Odstup zdroja je dokonaly, na spektre ani stopa po sietovych nasobkoch, v podstate ako baterkove napajanie, top...

Z coho som najviac prekvapeny je prepinac RIAA / IEC ktory tvori jazyckove relatko na mriezke elektronky, bal som sa ze to bude davat strasne bomby pri prepnuti ale absolutne nic, len to tak tichucko pinkne takze pecka. Moj povodny plan namiesto rele bolo pouzit fotorezistor s diodou ale nepacila sa mi nepresnost pri prepinani a bol by to ocividne zbytocny overkill.

Este zvazujem znizenie vystupenho odporu pre kondenzatory, teraz tam mam natrvalo zaveseny 1M aby vystup mal zem ale ta relativne velka kapacita 22uF ma aj po minute na vystupe stale skoro 100mV a trva dost dlho kym sa ustali na nulu, asi znizim na nejakych 100k alebo nieco hmm2

(upravil Wili 2. 7. 2024 0:22)

Re: VA phono mk2

na phono som nemal poslednu dobu vela casu ale zistil som ze paradoxne velkym limitom su samotne elektronky sad

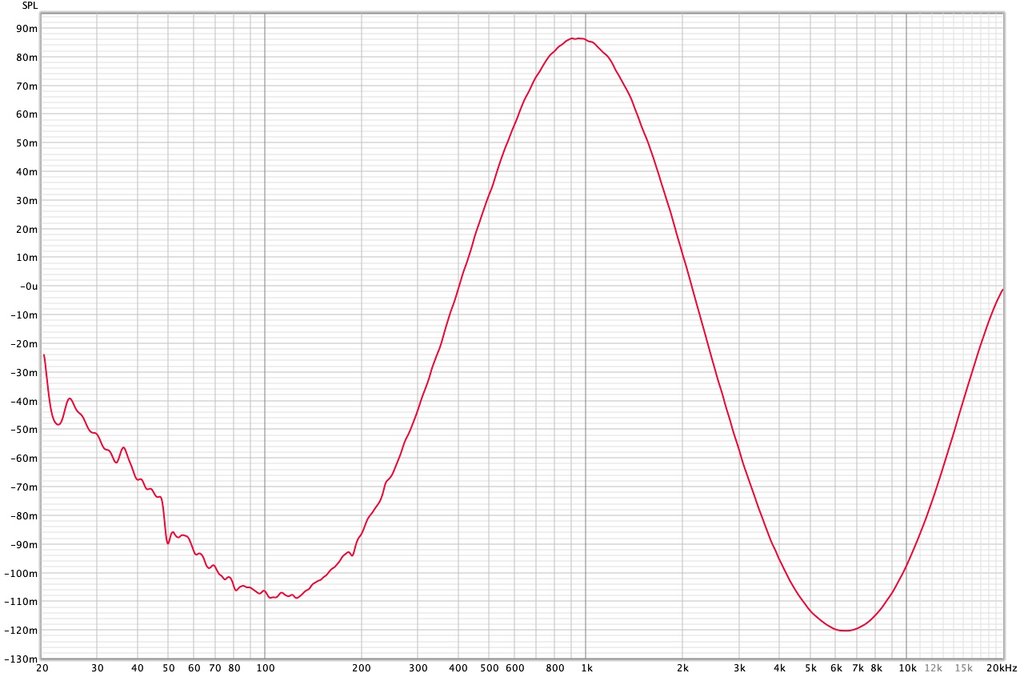

ruske 6N2P strasne velmi sumia, nechapem preco, uplne to v nich buble big_smile z 10 kusov co mam niektore sumia brutalne, vybral som zopar ktore maju najnizsi sum a tento som vam nahral pre porovnanie so sumom ECC83 od RFT big_smile take uplne random, nevyberove. Ten rozdiel v amplitude a hlavne charaktere sumu je sokujuci... hned po tomto teste som prekabloval jumpre na dps a pojdu tam ecc83ky roll (este skusim ecc803s ale tych mi pride skoda big_smile )

testovaci setup: RIAA DPS len tak na stole (preto pocut trochu brum a rusenie) vystup do -> tpa preamp na maximum -> 70W koncak -> iphone mikrofon priamo na membrane repro.

https://youtu.be/COjqiICwC9E?si=2yOyTU0o8U0ivZhf


Zaujimave ze ecc83 su viac akoby citlive na chytanie radia a brum, mozno tym ako nemaju uzemnenu prepazku vnutri medzi systemami alebo co. Ak som ich zadekloval do plechu samozrejme boli absolutne ticho. Stacilo sa len prstom dotknut skla 83ky a uz brumeli yikes 6n2p napr. vobec...
