Cesta je cíl - řekl bych, že to vystihuje většinu našeho snažení okolo hifi. A je to tak v pořádku. Možná to trochu leze do peněz, ale jinak je to jedna z výborných možností, jak trávit volný čas a relaxovat. Já lampy vůbec nemusím, ale oceňuju, když si někdo dá tu práci a dotáhne projekt do takhle skvělé podoby.

dakujem vsetkym za pozitivne ohlasy

hrdstl_rebirth
- vyskusal som vseliake regulacie a klasicky "analogovy" alps mi pripada ako najlepsi pomer cena/kvalita pre danu aplikaciu. Davat 50 alebo 100e za potenciometer fakt nebudem ma to pre mna nulovy prinos.
- xlr su neutrik, neviem ci kvalitnejsie za rozumnu cenu zozeniem. Cinche su cliff, maju v datasheete 4x vyssiu vydrz in/out ako neutrik xlr a zatial som s nimi spokojny. To ze su vsetky plastove je naschval, samozrejme ze by som mohol pouzit aj kovove, ale s plastovymi je velmi jednoduche dodrzat izolaciu signalovej zeme od kostry. Tiez priame osadenie do DPS je super pohodlne z hladiska montaze na panel.

dhaman mozem ti potom zase pozicat najnovsie phono pre porovnanie s actidampom, mam pocit ze ta novsia lampova varianta je o dost dalej ako to predosle co si testoval... (Keby som siel okolo napisem, pripadne ak pojdes do dolnich loucek v septembri tak tam)

BV samozrejme ze nic z toho mi netreba a robim to len pre radost. Ciel je jasny, musi to mat elektronky, musi to byt retro hifi a cim lepsie parametre myslim ze Elox to celkom vystihol, ono vacsina dnesneho hifi je samoucelna, dnes je cielovka biele stuple do usi a mobil

s malickym zdrojom, krabicou 1U a nejakymi opa1612 + TPA6120 by som dal ultra parametre ktorym by asi nemalo sancu nic konkurovat, ale to je prilis jednoduche. S lampami je to sakra zlozite a mozno preto ma to bavi. Ale kto vie, mozno ak sa budem nudit tak nakreslim aj takuto oz dps, idealne celu v smd asi rovno pomaly zacnem kedze nic dalsie na plane nemam

Wili
za mna opat skvela praca, skoda, ze som pustil gramo dolu brehom, urcite by som bol zvukovo spokojny.

.

Willi zkus němčoury Mundorf nebo Audyn.

Prisli nove kondy… idem vymenit, som zvedavy co nameram

jardag asi nejak ano, ja som tie predosle "zle" meral "kapacitometrom" a ohmmetrom a nic som zle na nich nenameral. Mam este megaohmmeter a mozno by stalo za to skusit ich premerat pri 500V alebo niecom takom co by to ukazalo skusim niekedy vecer alebo zajtra, az merak najdem v pivnici

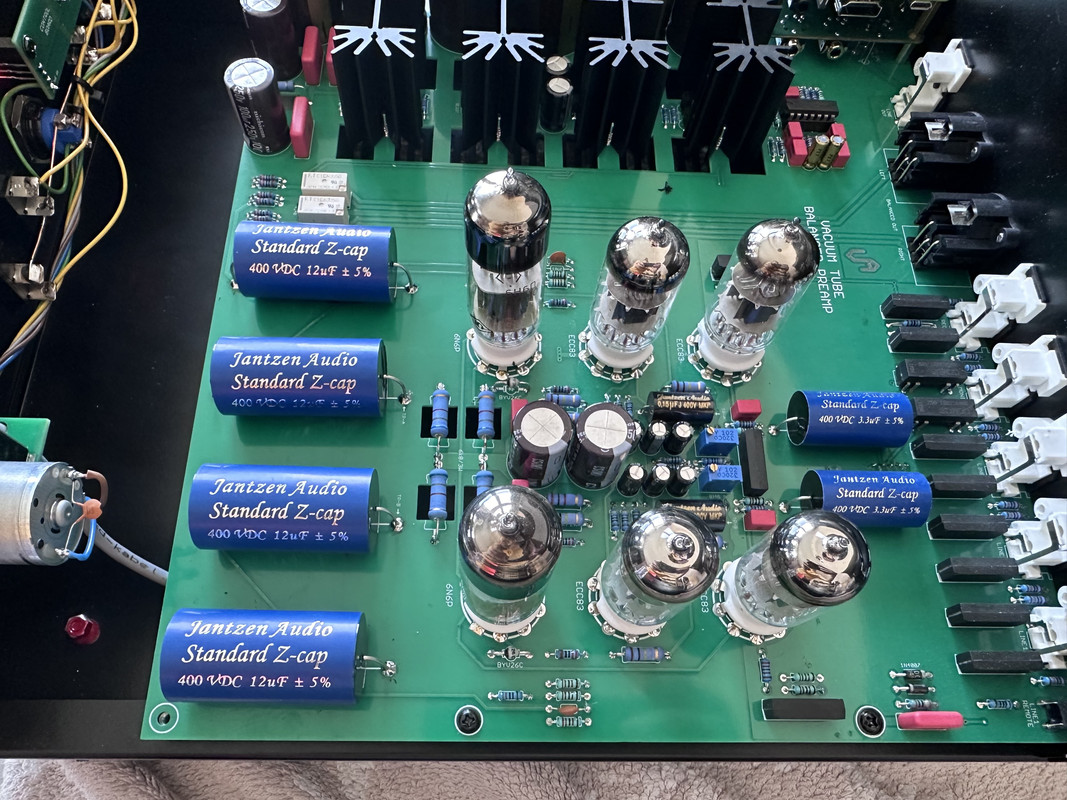

Nove kondenzatory funguju super, na vystupe mam offset par mV, takze pecka. Kupil som nizsie kapacity a na spektre sa asi o 1-2dB dvihlo dolne pasmo a uz ide kusok nad -130dB ale je zhruba niekde na tejto urovni. Okrem toho pekne vyzeraju lebo podobne som mal aj na vstupe tak to cele viac ladi

Skusil som v preampe rozne elektronky a je velmi zaujimave aky iny pracovny bod maju ECC803S oproti klasickym 83kam, skoro 12V "mimo" na anode. Skusil som merat na vstupe preampu rozne najlepsie elektronky co doma mam v supliku, a vysledky boli nasledovne:

1) 12AX7 Tung-Sol vyberane z velkeho mnozstva na nizke thd. Asi absolutny top co mam doma. THD bolo s nimi na urovni loopbacku zvukovej karty, takze asi najlepsie co som mohol osadit a asi tam aj tieto necham. Su uplne nove, spolahlive, vydrzia dlho.

2) Tesla ECC803S zdanlivo super lampy, meraju dokonale, vybalancovane systemy, ale nedokazal som sa s nimi dostat s thd pod tisicinu, neviem preco. Zaujimave ale je ze ak ich dam na prvu poziciu do phono preampu maju uzasne nizky sum ako nic ine okolo, tak nizkosumovu lampu som asi este nevidel, takze asi skoncia tam Objednal som si na pokus z JJcka rovnake typy so zlatymi pinmi a chcem ich medzi sebou porovnat ako na tom budu so sumom nove JJcka, pripadne ich dam na druhu poziciu do phono ampu... o tom bude viac vo vedlajsom threade

3) Od Zdena som nakupil zopar starych RFT ECC83, maju parametre len tak tak na hrane ale vyuzitie si najdu, aj tak sa blbo zhanaju tak ti velmi pekne dakujem Zdenoeddie. Z kopky som navyberal dve co su "balanced" a paradoxne aj maju najnizsie thd zo vsetkych RFT co som doma skusil. Tieto mam pocit ze meraju este lepsie ako tung-sol a dostal som sa s ich THD pod loopback zvukovej karty mozno ich pouzijem do phono ampu alebo ako druhu lampu v linkovom preampe, este uvidim. Zaujimave ale je ze v phono ampe su citlive na rusenie, ak sa dotknem skla brucia strasne, 803ky su absolutne ticho, tungsoly cosi medzi tym do linkoveho je to jedno

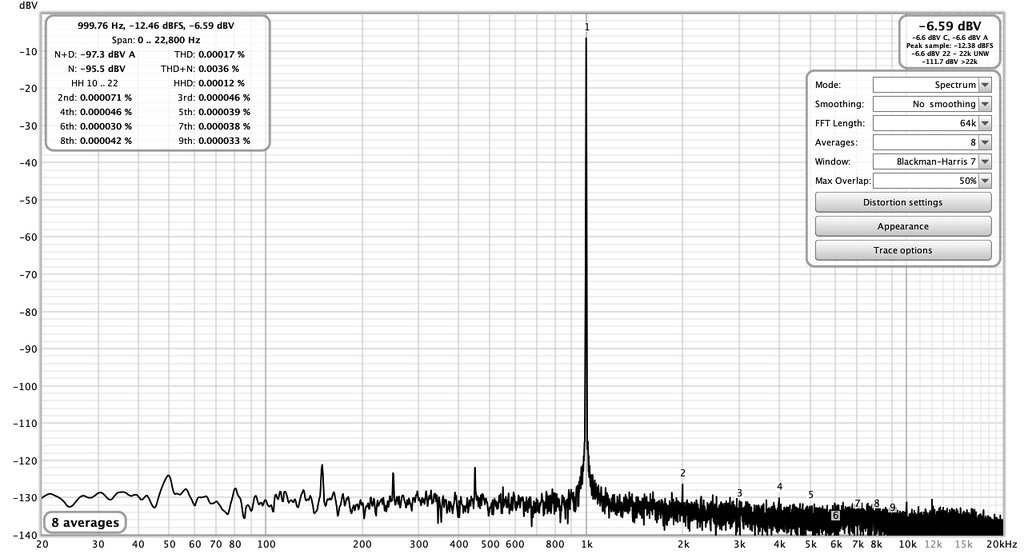

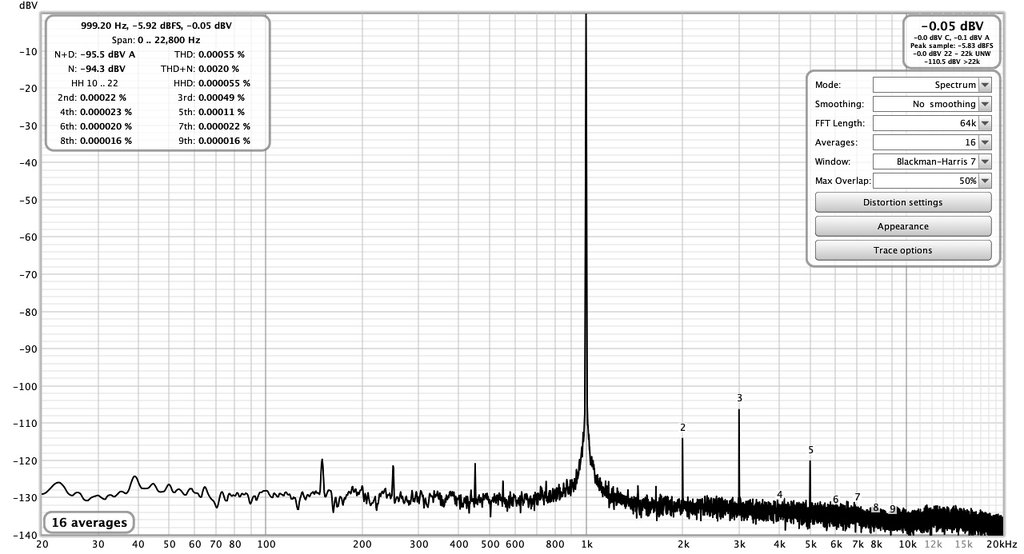

Nizsie su grafy noveho merania so Z-capmi, vsetko kalibrovane na dbV a merane cez focusrite vstup (lebo ma buffer), s cosmosom mono paralel na 2V7 (500R zataz) skreslenie len malicko stupne o par dB co je prekvapive kedze preamp je dizajnovany pre zataze okolo 10k... do symetriky je skreslenie vyssie zase cca o desatinku, mozno aj preto ze druha polovica symetrie je menej kompenzovana spatnou vazbou a tym padom do tak velkej zataze uz vylezie thd.

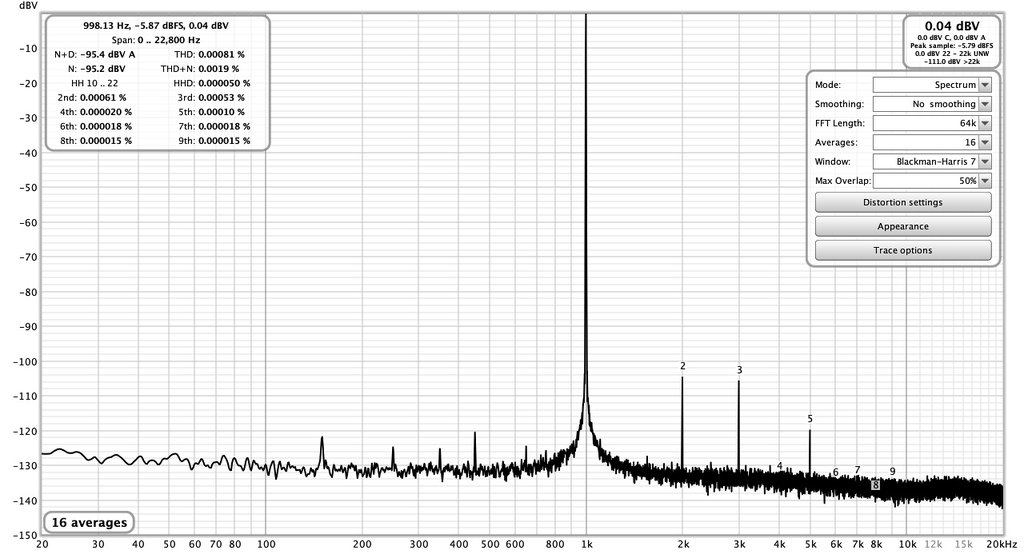

Takto mera Tung-Sol:

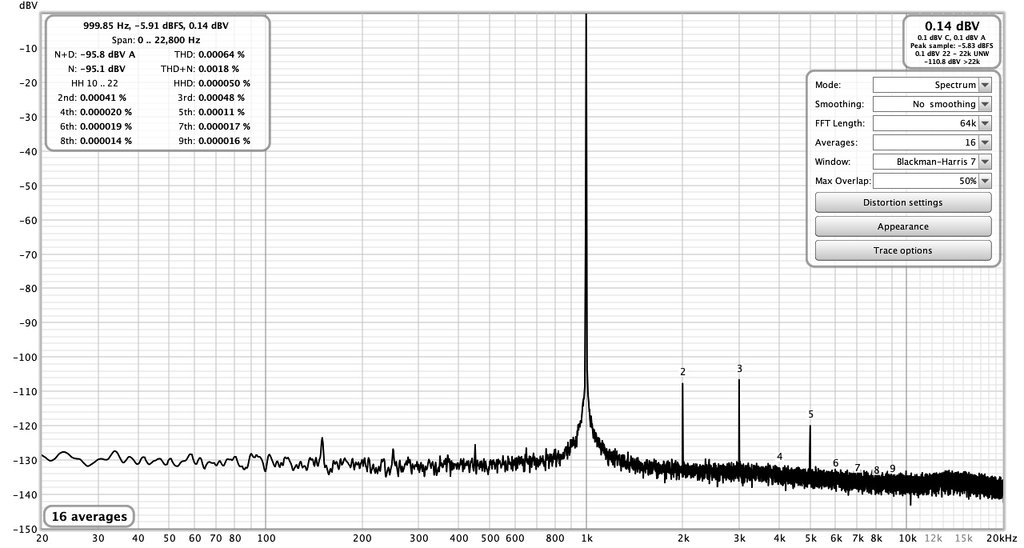

Tu su RFTcka:

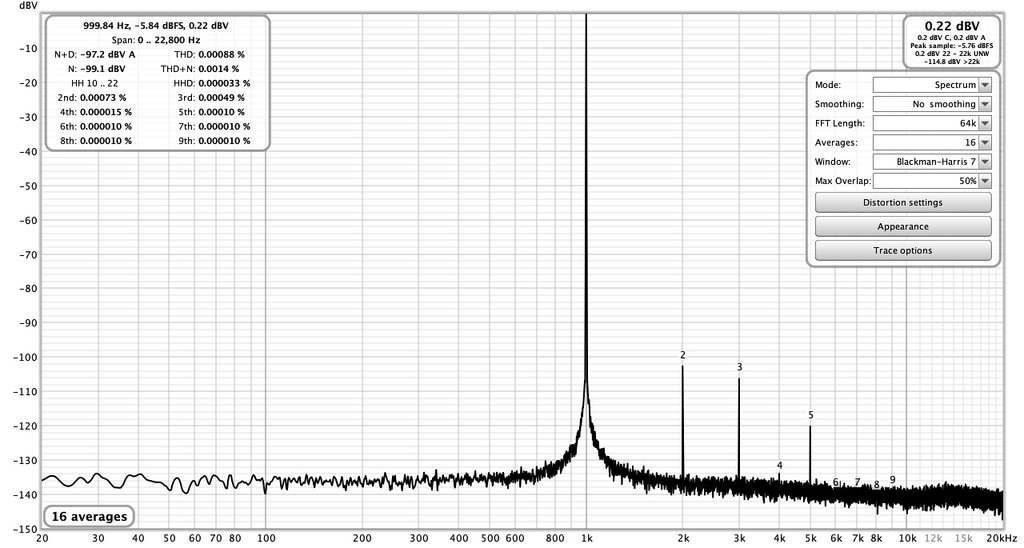

A pre referenciu "loopback" focusrite solo 3rd gen = viktor gen priamo do vstupu, preco s meraniami hore nameram menej ako je loopback? asi uz nemeram preamp ale zvukovku

Tie merania hore su so super tip-top vyberovymi elektronkami, s beznymi nahodnymi kusmi je thd okolo 0,005% +- autobus

alx dik, vyskusam premerat ten zvodovy prud, kvalitny RLC nemam, len multimeter a ten tusim mera pri 1k.

a to ich chces dat na vystup namiesto 6n6p alebo na vstup? ak na vstup tak to budes musiet zmenit ovela viac veci... tiez open loop gain nebude tak vysoky a skreslenie nebude take nizke.
