(upravil Otas 23. 11. 2023 8:57)

Re: Preamp pro K300, DPA444 a podobne

fishwin napsal:

Displeji bych se vyhnul. Pokud ano tak jedině za podmínky, že to nebude jak displej do kávovoru jako např. u BVaudio...

Nějaký display vždy potřebuješ pro kontrolu stavu, alespoň takový jako z kávovaru smile, nebo potřebuješ komunikaci s mobilem, jinak Arduino ztrácí přidanou hodnotu.
miero: Ten regulátor hlasitosti (attenuator) je pěkný, ten by tam velmi dobře zapasoval (samozřejmě zdvojený). Klasický stereo potenciometr je velikou slabinou, do velmi kvalitních zapojení podle mne nepatří.

Re: Preamp pro K300, DPA444 a podobne

Na kontrolu stavu predzosilnovaca by niekomu mohla stacit aj jedna ledka smile

(upravil BV 23. 11. 2023 11:02)

Re: Preamp pro K300, DPA444 a podobne

ad. "kávovar "
Ten preamp vznikol pred cca 20 rokmi. Vtedy nebol extra výber displejov za normálnu cenu. A zobrazí všetky potrebné informácie a je čitateľný z diaľky. Regulácia je tam releovým atenuátorom na impedancii 1k s  L článkami s krokom 0,5dB

Re: Preamp pro K300, DPA444 a podobne

Scoop to měl namakany..

https://www.audioweb.cz/viewtopic.php?p … 86#p385986

Web

(upravil jardag69 16. 3. 2024 16:02)

Re: Preamp pro K300, DPA444 a podobne

.

(upravil kotel 23. 11. 2023 15:30)

Re: Preamp pro K300, DPA444 a podobne

Asi z důvodu, že je kabel moc tuhý a je natvrdo připojen ke konektoru. Dal by se koupit extra konektor a samostatně ohebnější kabel. Stejně to je asi jen pro úpravy programu v arduino a jistě stíněný.

(upravil Otas 23. 11. 2023 20:47)

Re: Preamp pro K300, DPA444 a podobne

miero napsal:

Na kontrolu stavu predzosilnovaca by niekomu mohla stacit aj jedna ledka smile

Tomu, kdo nechce vědět, který zdroj signálu tam vstupuje, jistě. Tedy příznivci ruské rulety v elektronice, resp. poslechu hudby smile.

EDIT: Zamýšlení o vybavení předzesilovače:
Vycházím-li z předpokladu, že za předzesilovačem stojí jen "holý" výkonový zesilovač, pak si říkám, proč to neobsloužit kompletně.
Předzesilovač zapne i ten výkoňák (třeba softstartem, předzes žádné softstarty nepotřebuje). A teď mne napadají dvě možnosti - ovládací kablík, který přenese inpuls ovládání z předzesu do výkoňáku, nebo jednodušší věc, napájet výkoňák z ošetřené zásuvky 230V na předzesu.
Pak by měl vypadat postup: Sepnutí předzesu - softstart výkoňáku - přivedení signálu do výkoňáku. Vše časově postupně sladěné. Aby se chudák obsluha nemusela zbytečně dřít se spínáním více věcí smile.
Ono to třebas jde vše alternativně spustit nejprve od signálu z navoleného zdroje, nic nového, to mám na domácím zesu z roku 1988 (jen doplněný actidamp 2 mi trochu víc zatěžuje stand-by tráfko smile).

Re: Preamp pro K300, DPA444 a podobne

nejake veci z tych co spominas ide riesit aj smart zasuvkami

napr. postupne zapinanie zasuviek, a postupne vypinanie v opacnom poradi sa mi podarilo naucit tuto 3 zasuvkovu predlzovacku (schvalne som vyberal verziu s Tasmota firmwerom, ktora nema podporu cloudu, googlu ci alexy):
- https://www.amazon.de/-/en/Tasmota-Powe … 0054PSH9C/

Re: Preamp pro K300, DPA444 a podobne

Na starým zesilovači od Yamahy mám zásuvky pro komponenty, nepřijde mi to jako nic proti ničemu. U jakýhosi aparátu jsem použil IEC13/14 čtyřzásuvku vykuchanou ze staré UPS, je to podle mě prostrorově zajímavý řešení, i do 1U bedny, akorát dnes je problém sehnat tzv. monitorovej kabel  - IEC 13/14 samec/samice...

(upravil jardag69 16. 3. 2024 16:01)

Re: Preamp pro K300, DPA444 a podobne

.

(upravil 24. 11. 2023 1:20)

Re: Preamp pro K300, DPA444 a podobne

Jarda. Primitivních verzí s OZ buffery a diamondd buffery před a za obyčejným alpsem je mnoho a to už tady bylo. S tím se stavět nemusíme

Zvenku to vypada hezky ale uvnitř teda to je jak od vědátora big_smile


BV napsal:

ad. "kávovar "
Ten preamp vznikol pred cca 20 rokmi. Vtedy nebol extra výber displejov za normálnu cenu. A zobrazí všetky potrebné informácie a je čitateľný z diaľky. Regulácia je tam releovým atenuátorom na impedancii 1k s  L článkami s krokom 0,5dB


Nemyslel jsem to zle. Chtěl jsem jen říci, že doba pokročila


Otas napsal:
fishwin napsal:

Displeji bych se vyhnul. Pokud ano tak jedině za podmínky, že to nebude jak displej do kávovoru jako např. u BVaudio...

Nějaký display vždy potřebuješ pro kontrolu stavu, alespoň takový jako z kávovaru smile, nebo potřebuješ komunikaci s mobilem, jinak Arduino ztrácí přidanou hodnotu.
miero: Ten regulátor hlasitosti (attenuator) je pěkný, ten by tam velmi dobře zapasoval (samozřejmě zdvojený). Klasický stereo potenciometr je velikou slabinou, do velmi kvalitních zapojení podle mne nepatří.


Tak displej vždy nepotřebuješ. Pokud pojedeš old school tedy vstupy zobrazené LED a hlasitost otáčejícím se motorickým alpsem..
Nicméně nejlepší by byl čistý přední panel bez tlačítek s displejem jako má třeba spx2010 a úplně nejpeckovější displej by byl z LED DOT matrixu např. jako má Canor Audio.

Re: Preamp pro K300, DPA444 a podobne

Old school jsi v předchozím sdělení (40) zavrhl, chtěl jsi nejlépe arduino, to bez displeje neuděláš.... Proto jsem upozornil na protiřečení smile.
Jsi zadavatel vlákna a ti, co pomáhají hledat cestu, potřebují schůdná řešení .....

(upravil miero 24. 11. 2023 10:28)

Re: Preamp pro K300, DPA444 a podobne

arduino, resp. hocijaky iny mikrokontroler nepotrebuje displej aby fungoval smile

ked uz nejaka otazka k mikrokontroleru, tak sa zamysliet ci nevybrat nejaky moderny, ktory podporuje bezdratovu komunikaciu po wifi/bluetooth

nevyhoda tych modernych s ARM jadrom je, ze nepodporuju napatie 5V na pinoch, tusim s vynimkou STM32, ale to zas myslim nema lacny modul s podporou bezdratovej komunikacie

Re: Preamp pro K300, DPA444 a podobne

Ten tranzistor pro relátko ti sepne i 3V procesr. mám to odzkoušeno smile Spíš bych se u wifi  bál rušení, jsou to celkem velký úrovně signálu. Podle mě na řízení stačí nejmizernější attiny, akorát musí mít dost nožiček, hodiny klidně na LF  interní LC oscilátor a uspávat, aby nerušil, a když už wifi, tak na sériovej port připojit ESP32, kterej bude mimo bednu a taky umí pospávat, když se po něm nic nechce. Attiny se programuje prakticky stejně jako Arduino, jenom se musí udělat "programátor", nejjednodušej  z arduina.

(upravil miero 24. 11. 2023 10:48)

Re: Preamp pro K300, DPA444 a podobne

nemam vyskusane, ale myslis ze by vadilo aj ESP32-WROOM-32U s externou antenou?
- https://aliexpress.com/item/1005002927244748.html


attiny poznam, ale pride mi ze by to bola zbytocna komplikacia ... mat v preampe dva rozne mikrokontrolery

a pridam navrh/poziadavok za mna ... skusit to urobit modularne na 2, 4, 6, ... kanalov smile

(upravil kotel 24. 11. 2023 12:21)

Re: Preamp pro K300, DPA444 a podobne

Pokud tam má být relátkový attenuator, tak tam stejně bude nějaké arduino a přidat displej už je tím pádem prkotina. Hraju si teď s arduino uno a zvládá v pohodě obojí, ale asi mě za chvíli omezí jeho paměť, takže jsem vzal ještě arduino mega (čip ATmega2560). To má napájení i vstupy na 5V. Program sem pak klidně hodím. Výhoda je, že to má i vlastní regulátor pro napájení až z 12V, takže se dá použít i pro dálkové ovládání s nějakým 12V standby modulem (čip žere při malém výkonu jen 0,5mA).
https://dratek.cz/arduino/1313-eses-klo … ch340.html

Re: Preamp pro K300, DPA444 a podobne

kaed: já používám nejradši ATMEGA328, z Číny toho máš hrst za pět doláčů. Nožiček to má tak akorát na všechno co si vzpomeneš smile

(upravil kaed 24. 11. 2023 13:09)

Re: Preamp pro K300, DPA444 a podobne

jasně, je to taky možnost. Ale to už zase raděj arduino nano. není velký, je na tom zrovna USB.
Pozor na ty stabilizátory na arduinu: pokud je na tom větší odběr (u mě ethernet sheield W5100 + 4x20lcd s podsvícením) tak na víc než 7V se to přehřívalo a samoresetovalo kvůli vypínání toho stabilizátoru (arduino mega).
Paměť: to je spíš tím, že asi používáš nevhodně napsaný knihovny... V atmega 328 je komplet SDR, kde to arduino dělá AD i DA převodník pro zvuk, ssb modulátor ,řídí
displej a ještě přepíná pásma a přes I2c ladění (to je soušást toho ssb) tj to je podle mě využití procesoru minimálně na 90% https://dl2man.de/ ne li na 100% . Atmega... Vývojová deska velká, tj nejde přímo do zařízení, a pájet takovouhle věc s tolika nožičkama, to se mi dost příčí. pokud fak jenom chybí nořičky, tak je řešení: 1.) skoro staticky, rušení jenom ve chvíli přepisu stavů posuvným registrem - na třech nožičkách arduina připojený 74hc595 a mám 8,16,24, 32,40,48... výstupů, rychlost na relátka jistě stačí https://arduino8.webnode.cz/news/lekce- … r-74hc595/ potom můžeš v extrému použít i ESP01, který má snad jenom 4 gpio, když výstupy budou relátka a ovládání předs wifi smile.
A nebo I2C, to je vyvinutý pro spotřebku, a vst/výs obligátní PCF8574, nebo https://ww1.microchip.com/downloads/en/ … 20090C.pdf MCP23016 zase, má nastavitelnou adresu, takže klidně 3ks , a na I2C i ten displej... tj nožičky procesoru stačí 2, pokud se mi chce přidat nějaký HW. řešení je mnoho...

(upravil Otas 3. 12. 2023 19:41)

Re: Preamp pro K300, DPA444 a podobne

Ono se programátoři zasekli, žádná odezva o startu programování ani alespoň o volbě procesoru. Cílování připomínalo to, o čem tu psal BV (mimochodem moc pěkná věc, skvělé parametry a vše potřebné),
http://kubovblog.blogspot.com/2011/12/s … audio.html
jen display byl prý malý. Větší display by si žádal něco navíc (aby byl využit, třebas stereo indikátor vybuzení).
Jinak hoši skončí u nabídky od alíků:
Přepínání vstupů smile:
https://fr.aliexpress.com/item/32826176 … OfhFhDJ59l
Náhrada potenciometru smile:
https://fr.aliexpress.com/item/32896238 … dbUjBSGaHM
Neberte to zle, jen trochu hecuji big_smile ...

(upravil kaed 5. 12. 2023 15:26)

Re: Preamp pro K300, DPA444 a podobne

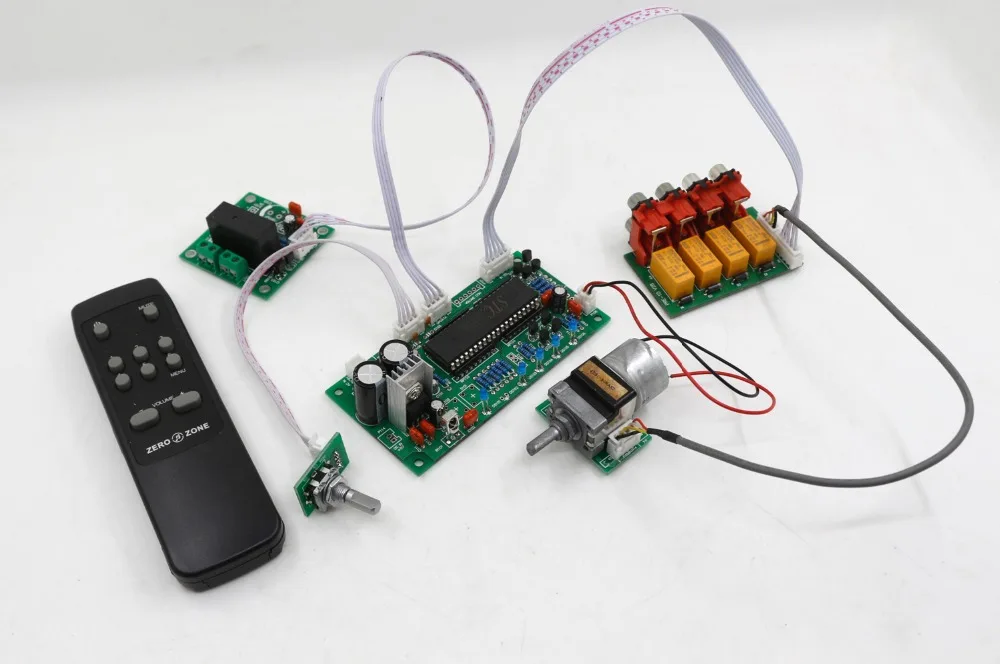

není čína jako čína... celkem úspěšně používámhttps://ae01.alicdn.com/kf/HTB1r1AZRFXXXXccXFXXq6xXFXXXA.jpg?size=120992&height=664&width=1000&hash=33f6f2f4061d7bbd02d90f8eac2a111c
https://www.aliexpress.com/item/3281106 … 1802GTLFHZ
akorát jsem místo té čínské divnosi dal motorizovanej ALPS RK27 , ten existuje i jako atenuator, a co víc? nějaký displeje a ovládání přes mobil? ostatně ani to přepínání vstupů moc nevyužívám, spíš kvůli historickejm věcem na kazetách a i některý LP desky potřebují trochu korekcí, a na to ve výsledku vyhrává kompletní zes od yamahy...
Jo a ty otočný mechanický přepínače od číňana mají dost dobrej poměr cena/kvalita, ostatně více polohovej vícesekční přepínač se snad ani nikde nedá koupit, natož pak do 100Kč - tohle mám ale jinde než na audio, používám to na měřicí přípravky...
