Piezo měnič pro plašič kun (Stránka 2 z 4)

fyzicky ne , ale muzu ti poslat data z orcadu na 2 vrstvou smd variantu. Je malicky cca 50 na 30mm.

Pridal by som kondíky na blokovanie napájania a skontroloval skraty výstupov voči zemi a napájaniu.

Jedine co se trochu hreje jsou vykonove trandy , ale je to do 50°C. Ostatni obvody jsou vlazne. 4017 pracuje v oblasti jednotek Hz takze pokud se hreje bude nektery z jeji vystupu pretizeny tj promer vyvody 2,3,4,7,10, jestli nejsou ve zkratu nebo malem odporu vuci napajeni nebo zemi. A vystupy 5,6,9,11,12 musi byt "v luftu". 1 a 15 spojeny. Blokace 100n tam jsou na pozici C2 , C3, C4 a C7. Muzes pridat elyt k napajeci svorce. staci 200uF ESR kond.

Aha to jsi mel rict, ze to delas poslepu, bych ti ho ofotil. : ))) Jsem tam opravil prave tyhle drobnosti co v originale chybely.
Jestli pouzivas ty L010 , tak si stahni datasheet a mrkni se na max napeti spicka/spicka at je neprebudis. Bez osciloskopu bud opatrny, ten H mustek je schopny z napajeciho napeti 12V ho bez problemu prebudit. Je potom lepsi dat je seriove.

Mas to v mailu.

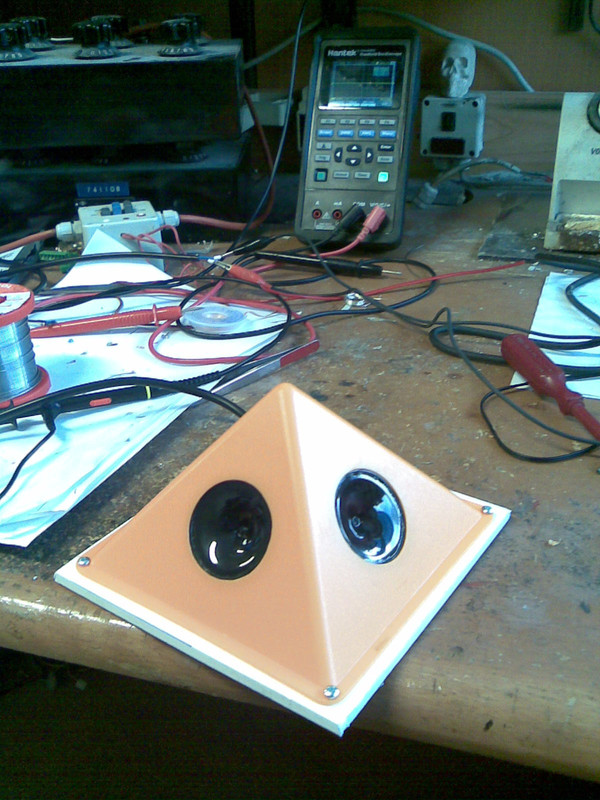

Overoval jsem to zapojeni na 3 kusech a vsechny chodily na prvni "drc". Napajeni jak z aku, tak spinanym zdrojem nedelalo sebemensi problemy. Zkousel jsem i 3 metrovy napajeci vodic a tam jedine co by bylo dobre je pridat ten elyt ke napajecim svorkam viz vyse. Zarizeni ma tak dobrou spotrebu, ze prakticky veskery napajeci proud tece do reproduktoru. V seriovem zapojeni repro a 12v napajeni se do 40KHz vlezes pod 200mA.

na jaky mail?

btw moc pekny vystupy z pinhole. Pripomelo mi to moji BW eru pred 15 lety : )))
