No, a mám-li být otravně úmorný, s čím jsme si "spravili radosť", pak do muzea Technického kroužku ještě akvizice v zemích bývalé ČSSR takřka legendárního kotoučového magnetofonu Tesla B116. Foto zde https://www.technickykrouzek.cz/fotoweb … zeumtk.jpg.
Ibaže v praxi, čo som pozeral merania tak NMB má miestami dokonca mierne vyššie THD. Proste zmena k lepšiemu tam rozhodne nie je.
Odkud čerpáš? 6NMB420 je jiný systém a záleží, co to zkreslení způsobuje; pokud to má být od motoru, tak 3. harmonickou podle měření v KT vyšší nemá:
https://www.hifitest.de/test/lautsprech … b420-22571
https://www.hifitest.de/test/lautsprech … d430-22568
Měření na dibirama ignoruj.
Předpokládám, že je podobný 6MDN44, které jsem kdysi měl. Výsledky byly lepší než u WF182BD10 a dokonce na úrovni NTR08-2011D, a to už je co říct. Ale jak jsem to tehdá měřil už nevím, asi to bude zblízka a ne při velkém zatížení.
antonio, dík za merania, ten stredák BC ti meria fakt super
Inak merania som pozeral práve na dibirama
marcin, tak cievka/tepelne uvádzanému výkonu 200W/kus verím. Cievka je na titane a ten je v hliníkovej membráne. To uchladí extremne vela.
Čo sa týka "mechanického" výkonu tak neviem. 9mm 0-peak je dosť málo a plocha 6,5" tiež dosť málo... Ono problém nastane pod ladením BR. Obzvlášť v prípade že to velmi pod 35Hz ladiť nepôjde... Čo je aj tak super nízko... Stačí blbá nahrávka kde sa to trafí a ten výkon môže byť skutočne pod 100W/kus.
Ano suhlasim, ako som pisal, tyka sa to mechanickeho obmedzenia. Pre 200W je vychylka pri danej ploche mala.
Je to samozrejme komplikovanejsie a zavisi to aj od nahravky a nemusi byt blba
A jsou naše! Třípásmové reproboxy po tatínkovi pána z Obrataně. Vyráběl si je kolem roku 1983. Osazení Tesla ARN 6608, ARZ 4608, ARV 3608. Dětské prstíky jim daly zabrat a kupodivu, jen jeden ARZ 4608 měl spálené vinutí. Tudíž vyměněn a již jsou reproboxy v učebně. Foto zde https://www.technickykrouzek.cz/fotoweb … epro3p.jpg

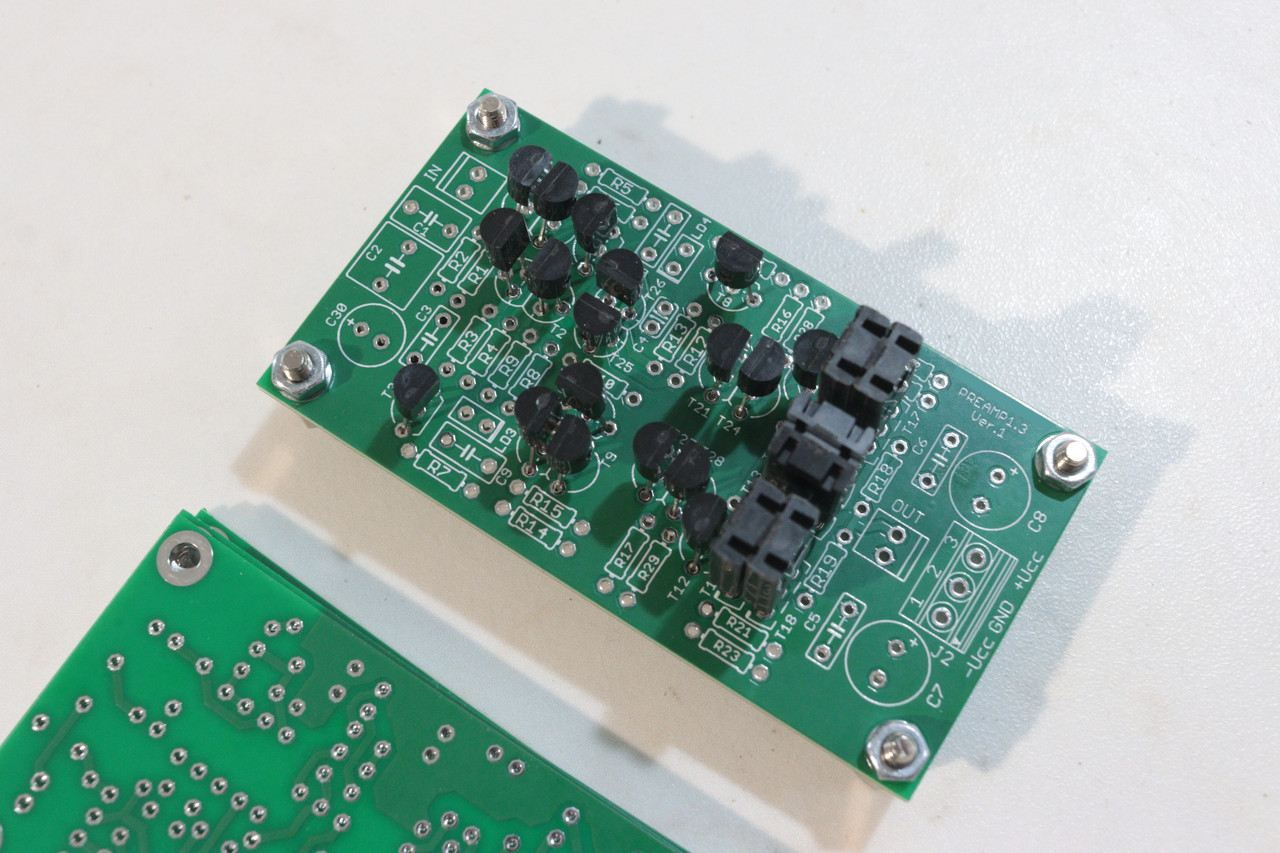

Po dlhej dobe nový projekt. PREAMP, použijem na RIAA/PHONO:
Dlho bol rozpracovaný v LT SpiceIV. Dlho som mal nakreslenú dosku. Minule som si uvedomil že tú dosku už viem nakresliť lepšie. Takže som ju ešte trochu prerobil.
Použitelný aj ako preamp pred koncák, čo nepotrebujem... Moduly sú určené pre celodiskretny RIAA PREAMP s pasívnou korekciou. 2 moduly na kanál. Každý so ziskom asi 20db. THD by sa malo držať na 0.000xx%.
Časom nakreslím dosku s TO-220 výstupom ako sluchátkáč a možno aj SMD verziu ako náhrada OZ do DACu.
Diferenciálny JFET vstup, diferenciálny rozkmit a výstup je dosť zložitý buffer. Vlastne ma napadlo že tým pádom je to podobné OPA637.
Tranzistory nachystané. Dám tam to najlepšie čo mám. Vstup TOSHIBA JFET BL grade, dokonale napárované z niekolkých stoviek kusov s maximálnym zosilnením a zhodným na 4 číslice. Rozkmit nízkošumové HITACHI/RENESAS s vysokým Hfe. Tak isto vyberané zo stoviek ks. Na výstup dám niečo z TO-126 pre vyšší výkon.

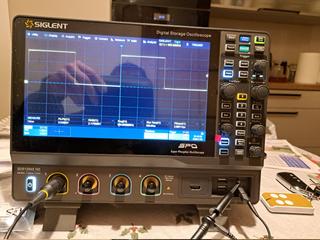

Dnes mi přišla nová hračka https://i.postimg.cc/6pTSkPWJ/20260130-184647.jpg
alx: správně, bez měření není vědění
kdepak to maji?
Všimli ste si že Nippon prestal vyrábať čokolvek v D=8mm, 220uF, 35V? Nemáte náhodou niekto KMG na 105°C? To je smola. Mám ich takmer v každej doske
Ale môžem tam dať modrý VISHAY. Inak som v mouser našiel už len 20mm dlhú Elnu a to je zo značkového materialu zhruba všetko.
Není tam sice 220uf/35V D=8mm, ale až 220uf/50V D=10mm. Případně 120uF/35V D=8mm. Většina už vyprodána, něco málo zůstalo za naprosto směšné ceny. Já už nakoupil dříve..
https://aesobchod.cz/elektrolyticke-kon … v-lxy.html
https://aesobchod.cz/elektrolyticke-kon … v-lxy.html
Rvx73, bral jsem ho od Silconu, čekal jsem na něho skoro 3 mesice. Loď měla pres měsíc zpoždění. Je 12bitovy a má velkou obrazovku, touch ovládání. Zatím velká spokojenost. Předtím jsem měl Siglent SDS 1104X- E. Ten nový oscil. má podstatně menší šum, což mě při některých měřeních vadilo. Má velkou obrazovku, což využiji v režimu XY, mám nakoupeny materiál na curve tracer,
https://www.paulvdiyblogs.net/2022/06/t … r.html?m=1
Xhibit, dík, len D=10mm je vela a 120uF zase trochu málo... Asi pôjdem do tých VISHAY. Ceny sú extremne dobré. Hádam tie kondenzátory niesu staré alebo čínsky fake.
mechanik, a musí to být zrovna Nippon a nebo Vishay? Vždyť se dají vybrat i jiné stejně kvalitní značky. Třeba Panasonic nebo Nichicon. Mají výborné řady podobně jako výše zmíněný Nippon. O kousek lepší než Vishay. A s rozměry, které potřebuješ.
Např.
https://cz.mouser.com/ProductDetail/Pan … g9QQ%3D%3D
nebo
https://cz.mouser.com/ProductDetail/Nic … MD5Q%3D%3D
Som konzervatívny, chcel som čierny alebo hnedý nippon
Dám tam teda modrý VISHAY, alebo panasonic. Životnosť 6000 hodín to je super. Tušim bežne robia dosť pre automotive.
1/ Další Transiwatt 140S do muzea Technického kroužku a retro studia, plně funkční, v původním stavu, zde https://www.technickykrouzek.cz/fotoweb … 0206tk.jpg
2/ Jsou-li zde nějací železniční modeláři, než se do fyzického ověření pustím: myslíte, že by toto kolejiště z kolejí Tillig TT s podložím mohlo v analogu fungovat? Starost mně tam dělají některé nepřesnosti v sestavení a prostor kolem výhybek (výměn) pro elektricky ovládané přestavníky. Náhled v pdf zde https://www.technickykrouzek.cz/fotoweb … A1hled.pdf
Nekup to, když vyskočí nabídka 2ks 100W 8R jen za 66,-
Už jsou na chladiči.
Kdož jste naladěni na staré audio přístroje Tesla a zajímalo by vás nahlédnutí na opravu / restaurování jednoho z nich, zde uvádím náš zesilovač Tesla AZS 223, než jej kdy předvedeme veřejnosti i naživo https://www.technickykrouzek.cz/fotoweb … viewtk.jpg
Jé, to je krásné retro .
I podle mého názoru má taková sestava přístrojů svou eleganci, půvab 40 let starých konponentů, navíc plně funkčních. Srovnejme to s auty, kde se stávají veterány již po 30 letech.
Hezká práce a pěkný popis
.
Digiting, pekna praca a nie prva... sledujem Vase prispevky uz dlhsiu dobu. Mam jedinu pripomienku. Vas prispevok urcite nepatri na Smetiste. Bolo by ho dobre presunut napr do TESLA AZS 222 a 223 - závady a tuning. Tu je viac prac od viacerych autorov a myslim, tiez dobrych.
