Prkénkový zesilovač 2 x 10 W / 12 V jako místo plného doznání, jak to vypadá uvnitř audio zesilovače, zde s žákovskými stavebnicemi zesilovače a zdroje: https://www.technickykrouzek.cz/fotoweb … ollect.png. Pro inspiraci, potěšení, poslech.
dobrej nápad s tím prkýnkem. To trafo je origo s tím krytem?
Skoda ze som o tom nevedel pre par rokmi, mohol som byt uz za vodou.
rvx73: Ano, jde o transformátory vyráběné dle požadavku.
Delší dobu jsem si lámal hlavu, co učinit pro to, aby si dnešní mládež mohla koupit bezpečný zdroj se vším všudy, t.j. s vypínačem, přívodní šnůrou s vidlicí, s potřebnými jištěními na primární a sekundární straně, s uživatelsky vyměnitelnými pojistkami, aniž se kde lze dotknout 230 V. Něco na způsob někdejšího zdroje k TW 077 Pionýr. Nakonec jsem pro účely zesilovačů s menšími výkony oželel síťový vypínač na primární straně (ten to nejvíc komplikoval) a zadal výrobu zalitých toroidních transformátorů 230 V/0,1 A; 9 V/2,22 A; s integrovanou vratnou teplotní pojistkou 105 °C, s přepěťovou odolností 5 kV AC 50 Hz/1 min.; IP 65, s nepřerušenou přívodní šnůrou 230V s flexo vidlicí. Výrobcem je firma Elektro Karban a pokud máte kdo další zájem o výrobu, typový štítek je 20.230.9. Lze také pořídit v klubovně Technického kroužku. Máme od této firmy desítky až stovky napájecích souměrných i nesouměrných transformátorů pro audio, všechny jsou tiché, nikdy nehřály a zdají se mně mít výborné dílenské zpracování. Firma nás také podpořila, když jsem začínal s Technickým kroužkem. Kromě toho komunikace byla vždy výborná.
Když jsem kdysi dáááávno chodil na základce do kroužku, tak jsme používali zvonková trafa a pro větší výkony východoněmecké trafo pro vláčky - které měl doma skoro každý kluk.
Taková blbost s tím prkýnkem - a přitom je to geniální ! Dokonalá izolace, šroubky se dají vrtnout přímo bez nějakých sloupků, má to i svou pevnost a drží tvar, snadno se to uřízne na potřebný rozměr podle krabičky. Oproti montáži desek přímo do dna krabičky, nebo do plechového subšasi to má milion výhod. Pro oživení je všechno přístupné, do nějaké krabky se to dá až nakonec - nemá to chybu.
Digiting:- pěkná práce, plus netradiční šikovné provedení, mé "staré" bastlířské srdce zaplesalo.
Teď jsem to měl v ruce a supr. Hned jsem to objednal sobě.
https://www.lidl.cz/p/parkside-led-bryl … p100380436
bastl: to vypadá že je to je super věcička,mě moje žena koupila cca rok dva zpět něco podobnýho, ale je to na mou obří vepřovou hlavu malý (rozteč očí) asi pro malý asiaty... to je vyloženě na SMT (v podstatě brejle s takovejma mikroskopama a podsvícením) akorát mohu čumět jen jedním vokem,což je na jemný prácičky celkem nahovno. Změřil bys to prosím jak je široká ta lupa?
Píšou tam rozměry cca 22,5 x 14,3 x 6,7 cm (D x Š x V)
Rozměry nehrajou roli, jde o to, jestli vzdálenost os těch dvou lup odpovídá vzdálenosti očí. Pokud nosíte brýle, víte, že vám optometrista vždycky měří nejen dioptrie, cylindr a jeho úhel, ale také právě vzdálenost očí pro správnou montáž čoček do brýlové obruby.
To udělátko má sice lupu z jednoho kusu plastu, ale fakticky jsou to dvě lupy, pro každé oko jedna. O kvalitách těch plastových čoček si taky nedělejme iluze. Je pravda, že i brýlové čočky mohou být plastové, ale materiály a technologie výroby jsou někde úplně jinde. Ostatně cena o tom jasně vypovídá.
dawsoo: už to nemám tak jedině až to dorazí, mě to sedělo a rovnou jsem si tam přihodil digitální pájecí stanici za čtyři kila, Lídl je levný
Dnes dorazilo LP UDO 2024
Tak dorazilo. Brejle ok.
dawsoo: mám to asi 6.5 cm od bulvy, šířka celý lupy je 9.5 cm ale kde to má střed pro oko nejde zjistit, celý je to čočka. Nožičky za uši jdou roztáhnout na 16cm, víc bych nezkoušel.

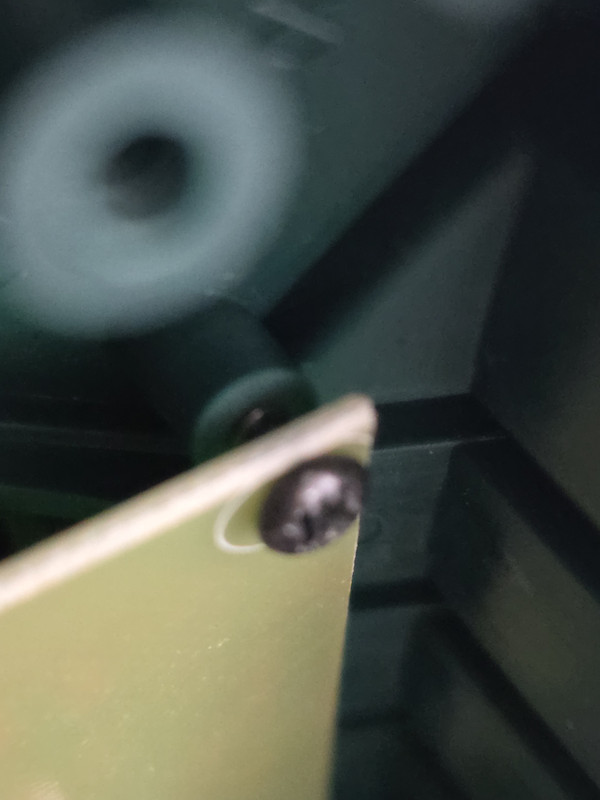

Pájka za 400 dobrý ale necvakalo tlačidlo +, tak jsem to rozebral a deska nebyla dotažená. Jsem to podotahoval a po zavření nefungovali dvě tlačidla na druhý straně. Takže je to celý o ladění šroubkama aby to bylo tak akorát zkurvený a fungovali všechny tlačidla.
Zabaleno a uklizeno, kdyby mě přepadla chuť k práci
Trochu jsem si pohrál s "historickými" obvody - pořád to funguje, a dobře .
http://www.philbrickarchive.org/an-6_ap … lletin.pdf
Nedá mi to, ale takhle ten 50 let starý VFC převodník Teledyne Philbrick, následovaný opto linkou HFBR-1521 + HFBR-2521, dále MKO 74121 a 2RC dolní propust přenáší audio signál
Zkreslení lepší, než většina lamp, spektrum čisté, čistší než většina AVR. Prostě to historické řešení přenosu s impulsovou frekvenční modulací v pohodě funguje na audio. Class D přenos s 50 let starým převodníkem a 40 let starým mým bastl modulem .
Obdélník
To by mohlo hrat lepsie nez mnohe lampove zosilnovace
Hraje to úplně normálně a v pohodě, koukám na to jako blázen. Vzít princip a dalo by se to samozřejmě vylepšit. Zkreslení vůbec nezávisí na kmitočtu, v IMD 19+20kHz jsou sukýnky minimální a dominuje rozdílová H2 ve velkosti shodné s THD. THD začíná na cca 0.02% a pro plný rozsah je cca 1%. Šum menší, než z RIAA zesilovače. Kmitočtovu charakteristiku určuje pasivní 2RC filtr. Žádné problémy s přebuzením, zrcadly a podobně. Trochu podobné DSD, ale není tam ten zdvih v ultrazvukovém šumu, viz:
https://pmacura.cz/Teledyne-4705+HFBR+M … kBW22k.png
Datasheet převodníku:
https://pmacura.cz/Philbrick_4705.pdf
Kdysi to byla jediná spolehlivá cesta, jak přenášet po optickém vlákně s dostatečnou přesností a rychlostí analogový signál. ADC a DACy byly v plenkách.
Založil jsem k tomu vlákno na ASR:
Promiň PMA, ale snad už ty víš, že jsme ve směs hluší lidé a bez přímého porovnání nepoznáme motorovku od cirkulárky, nadnešeně řečeno. Řešení od amerikámů bylo technicky správně, ať na to můžeš koukat, tedy slyšet, jako blázen.
Další otázka je, jestli tě to a bo dalším lidem bude zvukově vyhovovat než nějaké jiné spávné řešení.
Píšeš "Trochu podobné DSD, ale není tam ten zdvih v ultrazvukovém šumu" Takže řešení z doby klacka je v mnoha případech, lépe udělané, než řešení "dnešních dnů"?
To DSD to malo tak zamerne:
DSD uses noise shaping techniques to push quantization noise up to inaudible ultrasonic frequencies. Because of this, single rate DSD64 can deliver a dynamic range of 120 dB from 20 Hz to 20 kHz and an extended frequency response up to 100 kHz
Zdroj: https://en.wikipedia.org/wiki/Direct_Stream_Digital
DSD64 ma bitrate pre jeden kanal 1.411206Mbps, co. bude zrejme vyssia hodnota nez ten prevodnik co ukazuje pma.
Teledyne Philbrick 4705 VFC (voltage-to-frequency) converter (1974!). It transfers 0 - 10V input signal into train of impulses with frequency 0 – 1MHz.
