Problém s koncovým stupněm AZS223 integruje signál

[Roxio]

Zdravím všechny,
mám problém s jedním koncovým stupněm v AZS223. Oba koncové stupně jsou osazeny stejně a přesto pravý kanál silně integruje signál při buzení obdelníkem. Budím koncový stupeň bez přezesilovače z NF generátoru. Nevím už čím by to mohlo být. Proto se obracím s prosbou na vás jestli jste se stím už někdo nesetkal a nevíte čím by to mohlo být.

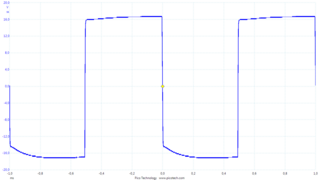

oscilogram levý kanál:


oscilogram pravý kanál:

[BV]

C12, 47u ?
https://imgway.cz/4J45/20220706_131332.jpg

[Roxio]

BV, C12 slouží spolu s těma 22k k odfiltrování střídavýho signálu a vytvoření SS zpětné vazby se zesílením 1x. To nebude ten problém.

[BV]

A ak má "nezanedbateľný" vnútorný sériový odpor?" Pozri" sa osciloskopom, či je na ňom AC signál..

[Roxio]

BV,Tak jsem to změřil a nic. kontrola přes RLC most taky nevykazuje žadnou vadu vše v normě.

[BV]

Tak sa pozri, ako to vyzerá v obidvoch kanáloch pred korekciami (za C8) a za nimi ( za C11), jednoducho porovnať kanály a nájsť miesto, kde rozdiel vzniká...

[Roxio]

Tak závada odhalena, roznýtovaná dráha potenciometru na hlubokotonové části korektoru, takže jen vyměnit TP169A za nový a je vyřešeno.
