Monacor OB H15"+GRS PT2522 inspiracia Linkwitz LX521

[dhaman]

OB15 su v stadiu navrhu. Ked si predstavim ako hraju tie 2x8" v Katana OB a v uzskej 350mm doske tak sa tesim na ten 15" v 850mm.

Aktuálna verzia H frame inspiracia linkwitz príspevok #110
B: 15" monacor sp-382pa - H frame sirka 40cm x vyska 50cm x hlbka 46cm (cca 22cm z oboch stran)
FR: 8" TB W8-2145
T: GRS PT2522-4
vyhybka: 150Hz / 5kHz




========= pokusy ========

Prvy nastrel U-frame inspiracia troels:
Rozmery: 850x850x300 [mm]
15" monacor sp-382pa
4" dayton audio RS100-8
Predna stena zlepena z 2xMDF18

Inspiracia: http://www.troelsgravesen.dk/OBL11_baffle.htm

[antonio]

dhaman, na to nemáš místo v poslechovce! Jinak bych udělal pro horní sekci ve stěně vyjímatelnou desku, bude tě asi hlodat zkoušet něco jiného

[dhaman]

antonio to je dobry napad. Budu sa dat menit rozne menice.

[dhaman]

Tak hotovo, dnes ma caka meranie. Len to musim vytrepat na zahradu lebo je to veelke, tak budem merat vonku.
Ten 40cm basak je taky utopeny v tej 85cm doske




Veela svoriek sa pouzilo

[jardag69]

.

[dhaman]

Tak hlásim, že je dokončené.
Nakoniec som použil ako stred a výšku KEF koaxial. Mal som nevyužité male biele KEF Q150, tak som ich rozobral. Preto vrch biely
Basák je použitý 15" Monacor SP-382PA.
Hrá to fakt že super. Úplne zmiznú a nevníma ich človek pred sebou. Priestor úžasný a ten 15" bassák proste cítit.
Čo ma najviac prekvapilo, že ten bass vôbec není taký dunivý ako bass z bassreflexovej ozvučnine, ale je rýchly presný a ide to fakt že dole.
Pride mi to ako bass z uzavretej ozvučnice, ale hutnejší a bez rezonancií. Vyzerá že si to sadlo lepšie v tej mojej malej miestnosti.





Vyhybka:



PS: povrchovka je moja smrť....

[jardag69]

.

[dhaman]

To su podla mna difrakcie zial 85cm sirka spravi svoje. Výhybku som navrhoval sám.

[mechanik]

Ja som tu mal 4x15" v OB a velmi spokojný som nebol. Je fakt že to nemalo tie bočničky ktoré máš ty a ktoré tomu iste dopomáhajú. Tiež bola väčšia miestnosť. Tebe tie steny miestnosti pri ktorých sú bedne blízko určite dosť dopomáhajú. Vrátil som sa k BR a som spokojný. Keď sa to dobre urobí tak ten tlak a SPL je s OB neporovnatelné a bedna je malá. Je fakt že na tých basoch z OB niečo je. Hrá to s takou lahkostou ale tiež to má pokles dole. Čím menší ten pokles bude/bočničky, blízkosť stien v izbe... Tým viac to bude charakterom zvuku pripomínať bežnú bednu.

Ale je super si to skúsiť a urobiť si názor. Mna by zaujímalo ako hrali Tonymu Gee tie 2 kusy PD 2150 v OB. To by mohlo vzhladom k ploche, výchylke, príkonu do 1kW už skutočne ponúknuť aj potrebné SPL a tlak. Až tu raz budem mať nejake 2 kusy 18" alebo 21" poriadnych PA rád si to znovu skúsim.

[jardag69]

.

[antonio]

Skvělá další zkušenost. Nečekal jsem, že tomu uděláš i finální výhybky, a tak rychle. Je to každopádně velké a jsem zvědav, jak dlouho je sneseš, hned mě napadá upgrade - dát basákům R-J ozvučnici. Nejsem si jistý, jak by tyto Monacory v takové bedně fungovaly, ale třeba by to mohla být snesitelně velká alternativa a snáz přeladitelná povysunutím přední stěny a použitím tlumení.

https://www.audioweb.cz/tp-ozv.htm / Skříňové ozvučnice zvláštních konstrukcí a ozvučnice se zvukovody

[PMA]

Pěkné, ale kolem těch 2kHz propad podle mě musí být slyšet, je to poměrně široké. Středový by to nemohl vykrýt výš?

[dhaman]

Mozno by to slo, ak by sa spravila strmsia vyhybka 12db popripade viac.

Takto sa to prekryva KEF stred vs vyska bez vyhybky v osi horizontalne 0. Vyska ma rezonancnu frekvenciu cca 1.1kHz a stredak ma okolo 4.5kHz uz difrakcie.

[jardag69]

.

[dhaman]

jardag69, Neviem ci to bude mat nejaku vypovedaciu hodnotu. Nebude to urcite nic pekne vzhladom na fazu.
Mozem pozriet vecer vo vituix a poslem.

Popripade, ak sa s tym chces hrat tak vsetky subory tuto:
https://ulozto.cz/file/3JhLWougZHtO/mona...gApwH5LD==

[jardag69]

.

[dhaman]

Mas pravdu, ze tym ze je to koaxialny reproduktor tak by to malo byt vo faze

Mozno ako pise PMA, este trochu poladit ten prechod medzi stredom a vyskou.


Takto to je bez vyhybky:



Este sa s tym pohram. Chcel som vyuzit suciastky z povodnej KEF bednicky, kde bola jednoducha 6dB/oct vyhybka, ale skusim to odznova...

[jardag69]

.

[marcin]

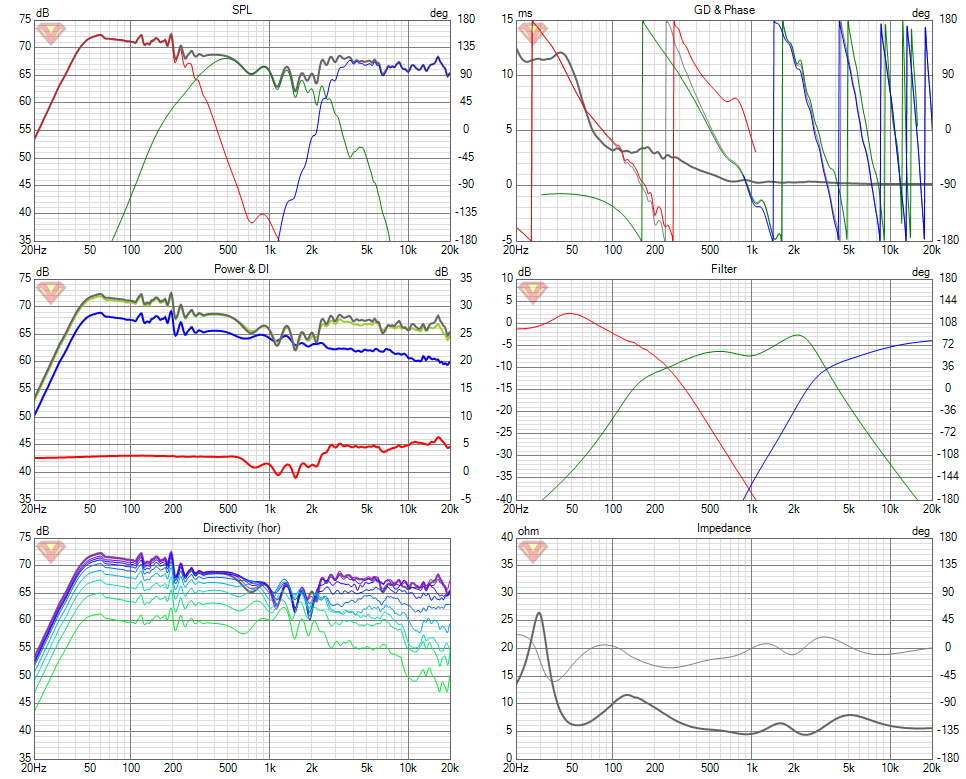

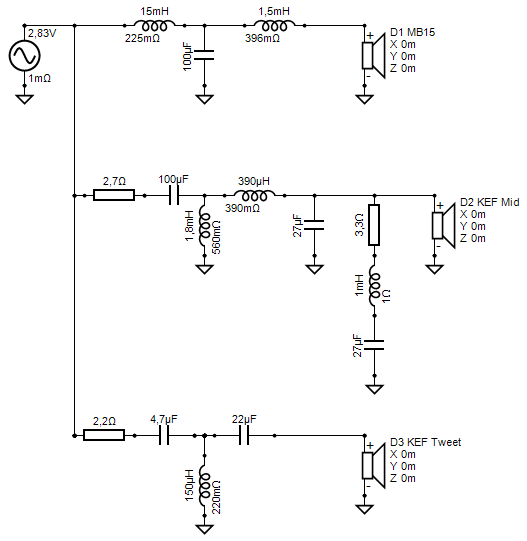

Prvý nástrel výhybky z dát od dhamana:

[jardag69]

.
