... napajanie 44VAC (co je asi 60VDC po usmerneni) nemoze ti dat 23Vrms na vystupe (ani bez zataze)

Ospravedlňujem sa všetkým za mylný údaj o výstupnom napätí, pozrel som teraz doma na ten skop
a má len plus-minus 4 dieliky na obrazovke. Ja som sa domnieval, že 5.
Takže ten rozkmit výstupného napätia bol maximálne 3,5 pri 5V/dielik (nie 4,5 ako som sa domnieval),
čo by znamenalo max 17,5V. V tomto prípade by ten výkon asi sedel nie?

Počítam správne? ... do záťaže 4R ... U^2 / R = cca 75W

[kaed]

Ono to napětí stačí měřit true RMS volmetrem, stačí základní z aliexpresu, na 1kHz naprostá většina z nich měří správně (tj s chybou udávanou výrobcem pro 50hz) ... Potom pokud můžeš věřit hodnotě zatěžovacího odporu, tak snadno dopočteš výkon.

[vladca]

Ako záťaž som použil rezistor HSA508R2J, resp. 2ks paralelne ... tomu sa dá veriť

Len sa trochu strácam v tých Uef, Umax a pod.
Trebalo sa v tej škole asi lepšie učiť a neflákať až tak tie merania ...



EDIT: mám doma z Aliku multimeter Mestek DM91A ... ten by to asi mal zvládnut? Aspoň podľa popisu na ňom.

[Hordek]

jardag69:- ty voe, zbastli něco svýho a potom "machruj" --- ta komerční "sračka" cos tu postnul nikdy neudělá takovou radost, jako poctivej zes uklovanej vlastní rukou......

[Elox]

Rozkmit na osciloskopu je špičkové napětí. Asi by to chtělo přepočítat na efektivní, což pro sinus je vydělení odmocninou ze dvou = 1,4142...

[PMA]

Rozkmit na osciloskopu je špičkové napětí. Asi by to chtělo přepočítat na efektivní, což pro sinus je vydělení odmocninou ze dvou = 1,4142...

Rozkmit děleno 2 je špičková hodnota, dál děleno odmocninou ze 2 je efektivní hodnota.

[TAZ]

Rozkmit na osciloskopu je špičkové napětí. Asi by to chtělo přepočítat na efektivní, což pro sinus je vydělení odmocninou ze dvou = 1,4142...

Rozkmit děleno 2 je špičková hodnota, dál děleno odmocninou ze 2 je efektivní hodnota.

Vrms=(Vpp/√2)/2
Vef=Vpp/√2

[Elox]

PMA: Jo, jasně :-) Já to vzal tak, že ty 3,5 dílku ze čtyř je od nuly do maxima, takže už to vydělení 2 obsahuje.
Ale jinak máš pravdu.

[pzwak]

jardag69 - nesedí co? estetika? To je relativní, každému se líbí něco jiného. Funkčnost? Rozdíl je v tom, že ty VU u danwattu jsou klasické analogové s jednoduchým usměrněním a logaritmizací průběhu, takže malý rozsah (-20dB - +6dB), u tebou postovaného je tam spec. logaritmický zesilovač s rozsahem až 80dB a tím pádem lineární stupnice. Co je lepší neumím posoudit, pokud by to bylo měření výkonu, pak samozřejmě větší rozsah, ale to je vyváženo složitějším obvodem.

[PMA]

Vrms=(Vpp/√2)/2
Vef=Vpp/√2

Ale to ne. RMS a ef je totéž. RMS je root mean square, anglicky efektivní hodnota.

https://en.wikipedia.org/wiki/Root_mean_...ltages.svg

https://en.wikipedia.org/wiki/Root_mean_square

[miero]

Pre pohodlnych mozem doporucit tuto webovu kalkulacku, okrem ineho ma aj prepocet i na decibely a teoriu k tomu:
- https://sengpielaudio.com/calculator-db-volt.htm

[jardag69]

PZWAK jenom vzhledově. Ale to je opravdu u každého asi jinak. Možná to dát trochu níž, možná nějaký rámeček.

[vladca]

nedalo sa to dať nižšie ...
ten VU meter ide ešte dosť dole, je to skoro čtvorec cca 50x50mm, ostalo necelých 5mm po tunel na ktorom leži toroid

[jardag69]

Jasně. Nic se neděje. Každému se líbí jiné věci. Možná by to vylepšil falešný rámeček, ale možná ani ne.

[Elox]

Stěrače jsou určitě důležité, ale nebylo by dobré ujasnit si, jaké je to výstupní napětí a výkon do 4 Ohmů ?
Není to 38,3 W do 4 Ohmů ?

[vladca]

asi by to bolo dobre ujasniť, lebo ja osobne mám v tom hokej
Skúsim ho ešte raz pripojiť na skop a pripojím aj voltmeter. Momentálne ale nemám voľný čas,
snáď cez víkend, keď bude pršať. Do víkendu by som mal mať aj nejaký seriózny generátor signálu.
Minule som ako zdroj sinusu použil mobil.

Aby som zase nedošiel k nejakému dymu, prosím cenné rady, na čo si dať prípadne pozor.
Ako som písal vyššie, osciloskop mám analógový Kenwood CS-5135. Generátor ešte môžem upresniť,
keď ho budem mať v ruke.

[vladca]

Urobil som ešte jedno meranie.
Na vstup pripojený generátor, sínus 1kHz.
Na výstupe rezistory 2x 8,2R/50W paralelne. Pripojený Mestek DM91A + sonda zo skopu.
Osciloskop nastavený 1V/div, sonda 1:10.
Odpojil som pre istotu 10R + 10n medzi GND a kostrou na vstupnom RCA.

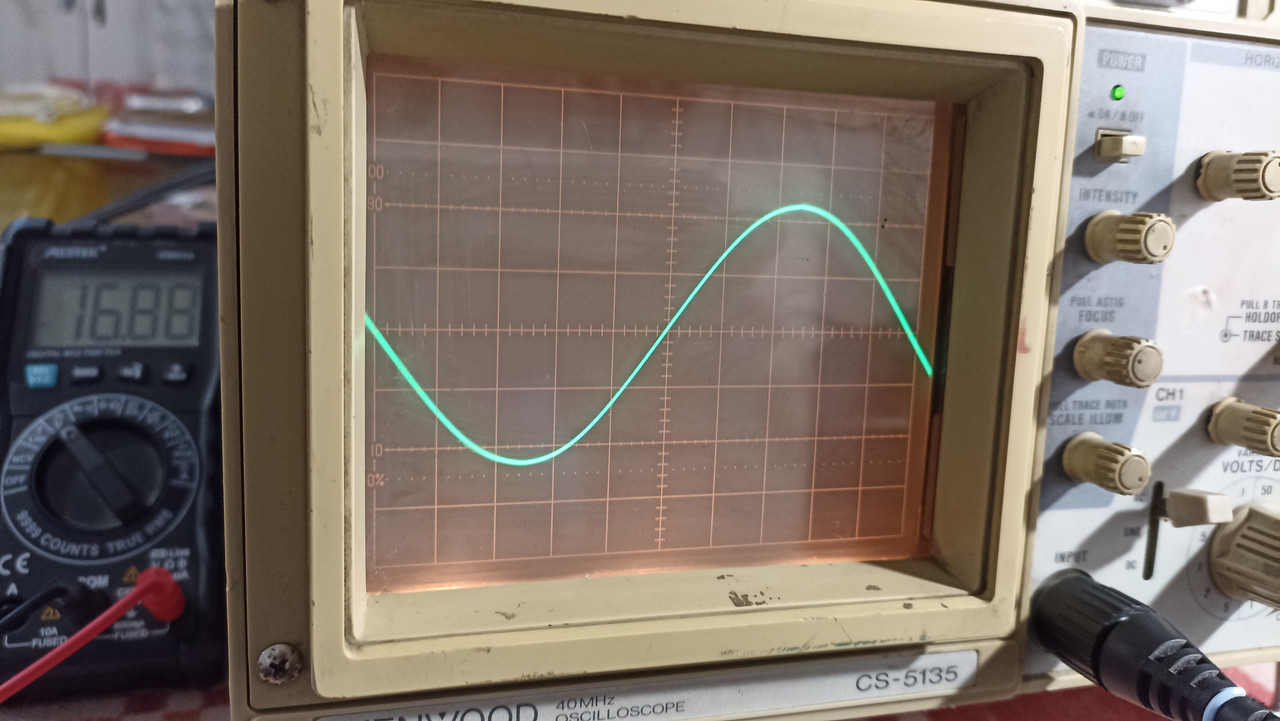

Výsledok je na priloženej fotke, tesne pred tým ako začne orezávať sínusovku. Orezáva pekne symetricky obe polvlny.
Mohol by to niekto erudovaný interpretovať? Aký vlastne v tom momente dával výkon.
Ďakujem.

EDIT: Tentokrát nič nedymilo

[PMA]

59W podle osciloskopu, 69W podle multimetru.

[vladca]

OK ... takže platia tieto vzorce ak beriem, že na skope je cca 22V

Uvyst / sqrt(2) = Uef ... a ... Uef^2 / Rz = P z toho výpočtom (22V / 1,414)^2 / 4,1= 59W

už mi to je jasné ...

[vladca]

Pozdravujem.
Danwatt funguje v pohode, ale strašne mi vadí "kopanec do repro" pri zapnuti.
Mám aj softstart + oneskorené pripojenie repro (cca 5 sekund), skúšal som predĺžit čas na 10 až 20 sekúnd, ale kope to stále.
Predpokladám, že to robí nabitie výstupného kondíka? Alebo je to niečo iné? Dá sa to nejako odstrániť?

Možno pre väčšinu triviálna vec, ale pre mňa je to problém. Prosím poradiť.


PS: Mám takú úvahu, ža na výstupnom relé v polohe off premostím rezistorom 8R/5W na zem (akokeby falošný reprák na nabitie výstupného kondíka),
a po tých 5 sekundách oneskorenia sa prepne na normálne výstup (repro).
Pomohlo by to alebo je to nezmysel? Prosím "nakameňujte" ma , naozaj potrebujem radu ako na to.
