Nahrada trandu za BC a BD - therion - 25. 10. 2022

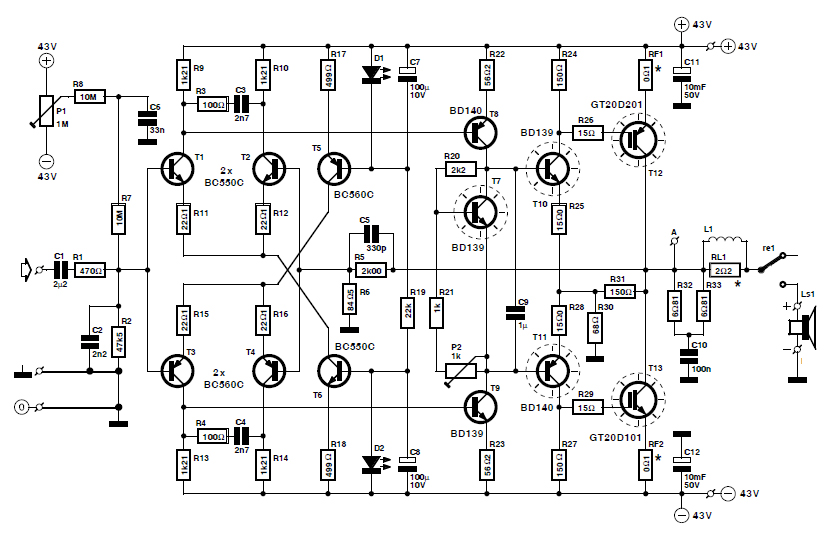

Zdravim , chtel bych nahradit BCcka a BDcka za tyto typy , myslite ze to zasadne nezmeni chovani zesu?
https://www.tme.eu/cz/details/nte159mcp/komplementarni-tranzistory/nte-electronics/
https://www.tme.eu/cz/details/ttc011b/tranzistory-npn-tht/toshiba/ttc011b-q/
https://www.tme.eu/cz/details/tta006b/tranzistory-pnp-tht/toshiba/tta006b-q/
![[Image: zes.jpg]](https://i.postimg.cc/25ntFmtN/zes.jpg)
diky
Nahrada trandu za BC a BD - reeb - 25. 10. 2022
Nemelo by..kdyztak doladis kompenzace.
ale ta cena? Nahrada BC za 60 korun?
Nahrada trandu za BC a BD - František - 25. 10. 2022
Nedá sa mi nespýtať, ak treba kupovať tie NTE na miesto BC, odkiaľ máš tie koncové IGBT?
Nahrada trandu za BC a BD - reeb - 25. 10. 2022
https://www.audioweb.cz/showthread.php?tid=20822
Nahrada trandu za BC a BD - therion - 25. 10. 2022
jj je to ono.
Rekl jsem si, ze kdyz mi ty roky lezi koncaky a dps v supleti, tak to jen ze zvedavosti osadim. Ty igbtecka jsou kupovany cca 2004 v Kerru, ale jestli to nejsou pajcy si jisty na 100% nejsem ikdyz staly tenkrat ranec.
Pokud se to nebude chovat snimi korektne, tak kolega z citovaneho vlakna to zapojeni ma odladene s IRFP9140/IRFP140 , takze to kdyz tak prekopu : )
Nahrada trandu za BC a BD - František - 25. 10. 2022
Nebude toto ono?
https://www.youtube.com/watch?v=JBVWkvMuh_k
Nahrada trandu za BC a BD - reeb - 25. 10. 2022
IGBT nejsou moc vhodne pro audio...
Nahrada trandu za BC a BD - Tom_L - 25. 10. 2022
Když už 60,- za "BC-čko" tak na konce slušný laterální MOSFET, ne. :-)
Nahrada trandu za BC a BD - therion - 25. 10. 2022
reeb
No prave tenhle byl asi jako jediny "vhodny" https://pdf1.alldatasheet.com/datasheet-pdf/view/30904/TOSHIBA/GT20D201.html
Nahrada trandu za BC a BD - zs_ - 25. 10. 2022
... nieco velmi podobne alebo snad to iste som staval tak 25 rokov dozadu ... nechodilo to.
pre IGBT "ze supleti" by som asi hladal ine vyuzitie ...
Nahrada trandu za BC a BD - reeb - 25. 10. 2022
Podle schematu to vypada na inspiraci z Elektoru
Nahrada trandu za BC a BD - therion - 25. 10. 2022
jojo je to ono.
omajda: https://xn--g1ajus.xn--p1ai/wp-content/uploads/2014/11/IGBT.pdf
Nahrada trandu za BC a BD - dawsoo - 25. 10. 2022
Ahoj therione,osobně bych být na tvém místě IGBT dobře prodal ne nutně v ČR/SK (je to unobtanium a jde prodat realtivně za dost) a za utržený peníze postavil něco smysluplnějšího,funkčního,tohle zapojení je o tom že IGBT odejdou po zapnutí nebo při nastavování do křemíkovýho nebe což si myslím že by byla škoda
Nahrada trandu za BC a BD - therion - 26. 10. 2022
Sinclair:
Po všech těchto zásazích se tento zesilovač začne chovat jako zesilovač a to dokonce jako dobrý zesilovač. Chování
v limitaci je velmi podobné elektronkovým zesilovačům, limitace sinusového průběhu není ostrá a strmá, jako u
běžných koncových zesilovačů se silnou zápornou zpětnou vazbou, ale dosti pozvolná. Nelimitovaný obdélníkový
signál 20kHz zesilovač přenáší s perfektně ostrými hranami, bez překmitů. Subjektivně má zesilovač velmi příjemný
měkký zvuk, který velmi připomíná reprodukci elektronkových zesilovačů
Nahrada trandu za BC a BD - dawsoo - 26. 10. 2022
Therione v pohodě je to jen dobrá rada zdarma (za mě je to škoda součástek = něco velmi podobného jsem kdysi dával pro někoho dohromady s IRFP fety) jinak samože jak se rozhodneš je čistě na tobě,ale s použitím drahých polovodičů tu bohužel pochvaly asi moc neočekávej
1. Sinclair zde toho historicky napovídal hodně,žádné měření a ani srovnání s jinými zde nikdy publikováno nebylo = vše je o měřítku a očekávání.
2. faktem je že toto základní primitivní neodladěné zapojení bez navržené PCB. Moje rada byla ve smyslu investovat čas a finance do něčeho co odladěné je včetně navržené desky,projektů co lidi reálně postavili je tu zajímavých dost a i takový entry level danwatt (rvx73,laco,františek) udělá 100% daleko lepší službu s daleko nižšími náklady než toto.
Nahrada trandu za BC a BD - reeb - 26. 10. 2022
Pokud to postavíš bylo by zajimave ten zázrak dát někomu na změření..Rix či BVA..
Nahrada trandu za BC a BD - therion - 26. 10. 2022
dawsoo
Vychazel jsem tenkrat z tohodle projektu a DPSka mi lezi spolu s igbtecky v supleti. Tak jsem jen resil nahradu za ty BC a BD trandy: https://умзч.рф/wp-content/uploads/2014/11/IGBT.pdf
//odstraněna zbytečná citace celého příspěvku, admin
Nahrada trandu za BC a BD - dawsoo - 26. 10. 2022
Ok, odpověď zní ano, tyto tranzistory těmi z odkazů nahradit lze
Nedis KERR prodával originály pokud byl uveden v době nákupu výrobce.NTE naprosto zbytečný (nikdy nevíš koho a co zrovna prodávaj pod svým brandem) neb to není výrobce ale drahý obchodník s přibližnými náhradami ,místo BC postačí bohatě toto značkové kde je jasno co se kupuje, navíc s rezervou Uceo - stačí jen otočit pozici CBE-EBC viz datasheety:
https://www.tme.eu/cz/details/2n5401-dio/tranzistory-pnp-tht/diotec-semiconductor/2n5401/
https://www.tme.eu/cz/details/2n5551-dio/tranzistory-npn-tht/diotec-semiconductor/2n5551/
navíc značkový BD maj skladem:
https://www.tme.eu/cz/details/bd139g/tranzistory-npn-tht/onsemi/
https://www.tme.eu/cz/details/bd140g/tranzistory-pnp-tht/onsemi/
Nahrada trandu za BC a BD - therion - 26. 10. 2022
NTE neni vyrobce, ale jen obchodnik?? sakra tak to jsem mel vedet driv.....
Nahrada trandu za BC a BD - therion - 1. 11. 2022
therion napsal:jj je to ono.
Rekl jsem si, ze kdyz mi ty roky lezi koncaky a dps v supleti, tak to jen ze zvedavosti osadim. Ty igbtecka jsou kupovany cca 2004 v Kerru, ale jestli to nejsou pajcy si jisty na 100% nejsem ikdyz staly tenkrat ranec.
Pokud se to nebude chovat snimi korektne, tak kolega z citovaneho vlakna to zapojeni ma odladene s IRFP9140/IRFP140 , takze to kdyz tak prekopu : )
no tak uz i ty IRFP9140/IRFP140 jsem propasl : (((
https://www.tme.eu/cz/katalog/?search=IRFP240&s_field=1000011&s_order=desc
