Grundig V7000 - Tomanes - 14. 5. 2022

Zdravím. Pořídil jsem si zesilovač Grundig V7000.
Mám několik zesilovačů, ale tento jsem si chtěl poslechnout, protože je na něj samá chvála a ještě jsem zvuk Grundigu neslyšel. Byl levný ( mohl jsem tušit zradu). No hraje výborně, ale nejde CD vstup. To ale není hlavní problém. Když jsem ho otevřel viděl jsem na desce kolem odporů začouzenou desku a naletované odpory navíc.
Neví někdo co tam může být za problém? Když jsem ho testoval hrál bez problémů ani se nezahříval. Jde mi o to zda nehrozí nějaké odpálení třeba repro. Pouštím ho zatím na obyč záložních reproduktorech. Šlo by to opravit nebo ho raději prodat na díly? Dík

Grundig V7000 - jardag69 - 14. 5. 2022

Každopádně je to prasárna a chtělo by to opravit. Na funkci asi nemá vliv, může to trochu chytat rušení. Nicméně je to prasárna. Deska by chtěla trochu vyfoukat a opucovat štetcem.

Grundig V7000 - Tomanes - 14. 5. 2022

Nebylo by lepší dát ty čtyři odpory nový? Jen nevím kapacitu. Spíš mi vrtá hlavou co to způsobilo.

Grundig V7000 - Elox - 14. 5. 2022

A není to náhodou tak, že tu desku spálil šikula, když tam nějakým kopytem pájel ty "bočníky" ?
V každém případě bych všechny čtyři odpory opatrně vyštípal, očistil desku a odpory dal nové.
Kdoví, jestli zespodu nejsou porušené spoje a proto CD nehraje.

Grundig V7000 - Tomanes - 14. 5. 2022

No on ten šikula vyvedl přímo na ty cinche CD vstupu samostatný kabel z plošného spoje na prasáka. Stejně nefunguje.
Tak jsem ten kabel odpájel. Neporadí někdo jaký odpory koupit dle schématu? Ja se v tom moc neorientuji.
https://elektrotanya.com/grundig_v7000_sch.pdf/download.html
Ilustrační foto z internetu:

[Image: grundig-v7000-von-innen-462447.jpg]

Grundig V7000 - jardag69 - 15. 5. 2022

Nevím, jak hodně už máš plné vstupy, ale když propojíš CD do pětikolíku TUNER, tak to funguje?
Kolíky 3L+5R a zem je 2.

Grundig V7000 - Tomanes - 15. 5. 2022

Mám redukci a oba pětikolíkový vstupy jsou funkční. Mě jde spíše o to vyřešit ty odpory.

Grundig V7000 - maxell - 15. 5. 2022

jardag69 napsal:Nevím, jak hodně už máš plné vstupy, ale když propojíš CD do pětikolíku TUNER, tak to funguje?
Kolíky 3L+5R a zem je 2.

To mě ihned napadlo jako nejjednodušší a nejlepší řešení, vstup pro CD i tuner mají
(zpravidla) identickou impedanci i citlivost no ale když chce bastlit - nebudeme bránit, že

Grundig V7000 - jardag69 - 15. 5. 2022

Tomanes,
Nějaká úprava. Jsou to 1Mega odpory, propojují výstupní piny. Netuším, co původní majitel potřeboval.
Ve schematu R1 a R2.
Klidně ty přidané nahřej a odpoj.

Grundig V7000 - Tomanes - 15. 5. 2022

Díky, já rozumím max kondenzátorům : )
Který tam budou vhodný? Kupuju zde:
https://www.kondik.cz/rezistory-tht/
Díky

Grundig V7000 - jardag69 - 15. 5. 2022

.

Grundig V7000 - mirek53 - 15. 5. 2022

Rezistory R1+R2 -1M dle servisní dokumentace jsou výstupní pro nahrávání na magnetofon a ten šikula potřeboval zvýšit výstupní napětí pro japonské magnetofony, tak tam připájel paralelní rezistory. Ten zesilovač je skoro 40 let starý, takže doporučuji vyčistit kontakty-oxidace.

Grundig V7000 - Tomanes - 15. 5. 2022

OK díky.

Tak jsem odpájel ty odpory navíc. Vyměnil jsem čtyři kondenzátory co mi zbyli v zásobě a měli požadovanou hodnotu.
Ty starý jsem změřil a měli už vysoký ESR. Tak asi dám všechny nový. Zvuk má vážně dobrej a mě to baví : ) i když tomu rozumím málo. Ty velký hlavní kondenzátory mají pět nožiček. Mám nový chtěl jsem je vyměnit, ale drží to a nechce to dolů. Mám jen dotaz jestli když mám novej kondenzátor na dvě nožičky zda to tam půjde dát. Jestli ty ostatní nožičky nejsou jen pomocný nebo bude potřeba nějaký speciální?

Grundig V7000 - jardag69 - 15. 5. 2022

Jestli to hraje, tak se v tom nevrtej. Ono menší ESR nemusí být výhra. Může to změnit nabíjecí proudy a třeba ne k lepšímu.
Nožičky budou pomocné aby to lépe drželo.

Grundig V7000 - Tomanes - 16. 5. 2022

Elox napsal:A není to náhodou tak, že tu desku spálil šikula, když tam nějakým kopytem pájel ty "bočníky" ?
V každém případě bych všechny čtyři odpory opatrně vyštípal, očistil desku a odpory dal nové.
Kdoví, jestli zespodu nejsou porušené spoje a proto CD nehraje.

Můžu poprosit znalé ( já se v tom neorientuji ) budu něco kupovat u Mouseru
jestli by mi někdo dal odkaz na ty odpory u Mouseru.
Ctěl bych to očistit a dát nové.
https://cz.mouser.com/c/passive-components/resistors/

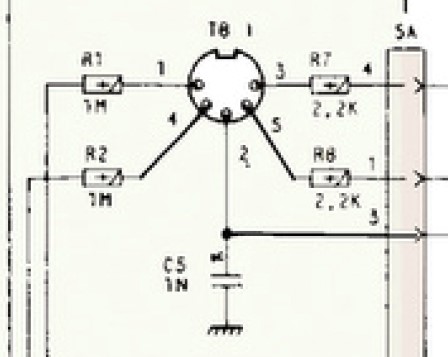

Dle schématu to jsou dva druhy rezistorů.

[Image: Sn-mek-obrazovky-2022-05-16-173044.jpg]

Grundig V7000 - Bobeš1 - 16. 5. 2022

Vždyť to tam máš napsané. Je to R1 a R2 oba 1M a přes ně někdo napáchal asi 470k, jak psal někdo výše potřeboval zvětšit citlivost. Ale proč to potřebuješ řešit? Dělá to nějakou neplechu - taky bych chtěl mít takový "starosti".

Grundig V7000 - jardag69 - 16. 5. 2022

Škoda času a peněz. Maximálně potrháš spoje. Nevrtej se do to.

Grundig V7000 - Tomanes - 24. 5. 2022

Já se v tom rád vrtám, když mám volnou chvíli. Když odsávačkou odsaju zespoda cín, tak nic nepotrhám.
Když mi někdo poradí jaký odpory koupit u toho Mauseru budu vděčný. Už jen proto abych se v tom zorientoval.
Těch odporů tam mají hrozně moc druhů a ty hodnoty mi taky nejsou jasný, mají tam těch hodnot více..

Grundig V7000 - jardag69 - 24. 5. 2022

Pokud ten výstup nebudeš používat, tak kup ty samé. Hodnota 1M0
1 megaohm. 1 000 000 ohmů.
Stejnou velikost i mechanickou aby se to dobře vešlo a vypadalo.

Grundig V7000 - Tomanes - 24. 5. 2022

Například tento bude OK?
https://cz.mouser.com/ProductDetail/Vishay-Beyschlag/MBB0207VD1004BC100?qs=sGAEpiMZZMtlubZbdhIBIGCQwhR%252BV4LLScm3wf84%2FBU%
A co hodnota Jmenovitý výkon: 400 mW ?
Jaký ten má být?
