Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - PMA - 24. 1. 2022
BV napsal:Čo mi dnes neurobilo radosť...je závada spínaného +- 5.5V zdroja v DACe..Netuší niekto , aký je presný typ obvodu (datasheet..), ktorý je označený DP0 3V4...Je to miniatúrny 16 pin IO, cca 5x5 mm.
To je v D10B?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 24. 1. 2022
Bohužial.. A je to zdroj problémov u mnohých majiteľov, zdá sa...Odchádzalo to postupne..
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 25. 1. 2022
Jaky DAC ?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 25. 1. 2022
BV, aha, takže USB DAC :-(
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 25. 1. 2022
reeb,
Topping D10bal..
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - PMA - 25. 1. 2022
http://www.natlinear.com/uploadfiles/2014/LN/LN2407_E.pdf
BV, tip na asijského výrobce.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 25. 1. 2022
PMA,
vďaka za tip, ale nenašiel som nič.. Takto to vyzerá v tom D10 okolo toho zdroja
![[Image: SMS.jpg]](https://i.postimg.cc/8cZ0KQ0d/SMS.jpg)
Označenie toho IO pri tlmivkách je DP0 3V4 . Z ľavej strany je na tú hornú tlmivku privedných +5V, malo by to vyrobiť +5,65V a -5,6V (napájanie OZ za DACom) na TP. Všetky ostatné napätia na všetkých TP nabehnú, tieto dve nie.. Tie 0R sú veľkosti 1206, pre predstavu.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - kaed - 25. 1. 2022
Ty 0R dole a vpravo u zdroje můžeš odpájet a měřit napětí přímo na výstupu zdroje. Otázka je, jestli nefunguje zdroj nebo je to do zkratu, tímhle to zjistíš.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 25. 1. 2022
Skrat tam nie je, nie je problém tam " vnútiť" napätie z externého zdroja. Napája to iba 3OZ, odber cca 15mA. Možno tam urobím na malej DPS nový zdroj + - 5,5V a pripojím do bodov, kde su tie 0R na výstupe z vadného zdroja. Napr. s týmto meničom
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - kaed - 25. 1. 2022
zrovna to traco není nijak moc dobře filtrovaný. dle datasheetu Ripple and noise (20 MHz Bandwidth) 120 mVpp max. Proč zrovna testovat, jak dobrý CMRR mají ty OZ v daným zapojení...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - PMA - 25. 1. 2022
Já bych to nechal na BV, bude vědět, co dělá.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 25. 1. 2022
LC filter, 330uH v sérii s výstupmi a za tým 10uF//100n do zeme to spoľahlivo vyčistí...A pracovný kmitočet je cca 100kHz, teda vysoko nad audiopásmom. Ani ten pôvodný zdroj nie je ideálny.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - PMA - 25. 1. 2022
BV:
Citace:Asi by mělo v této souvislosti znovu zaznít, že D10B, co má BVa, je modifikovaná. Má na výstupu vyměněné OZ za jiné typy. Alespoň o tom tady psal. Takže vyloučit nelze ani tento vliv na závadu zdroje.
Kryton by potřeboval odstřelit, jinak to nazvat neumím. Kvůli němu jsem si nechal na hififóru.sk zrušit účet. Bazilišek prvního řádu.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - BV - 25. 1. 2022
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - kudlibabka - 25. 1. 2022
dnes jsem dokoncil jeden par OB kabinetu,tyhle jsou pro kamose...
https://eu.zonerama.com/buggeroff/Photo/8096608/307521259
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - DJ_Rix - 25. 1. 2022
BV: Není to R1286K002A ?
https://pdf1.alldatasheet.com/datasheet-pdf/view/36836/RICOH/R1280D002A.html
EDIT: Ackoliv asi ne, ten vypada ze potrebuje externi tranzistory.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 28. 1. 2022

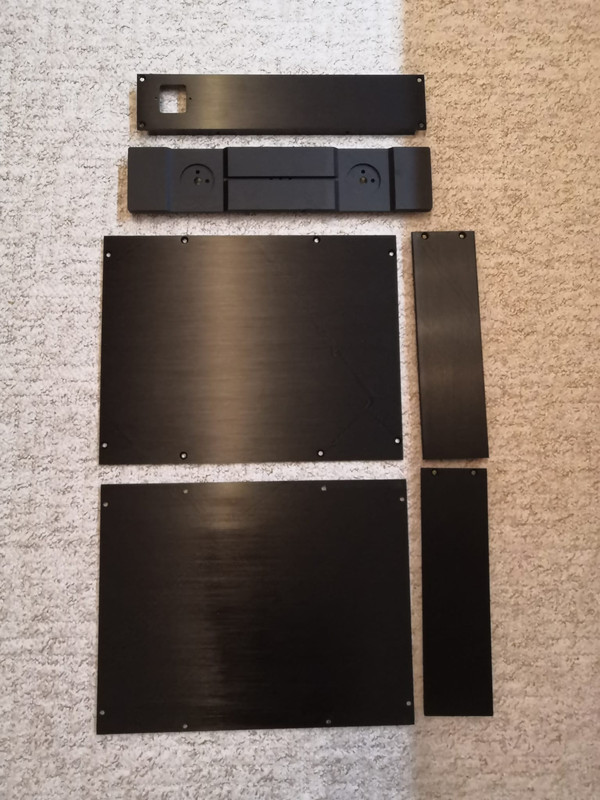

Včera dorazil balík z Holandska.
Krásný obal na sluchátkový zesilovač.
![[Image: IMG-20220128-WA0004.jpg]](https://i.postimg.cc/T13chGnX/IMG-20220128-WA0004.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - marcin - 28. 1. 2022
Benazi,
to je zákazková výroba, alebo univerzálna krabica?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 28. 1. 2022
Uni.Vybrán nejoptimalnější rozměr.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Otas - 30. 1. 2022
Benazi:
Ta krabička vypadá moc pěkně, já jsem skončil jen u nabídky krabičky z GME.
Včera jsem dokončil 2. provedení té své zde popisované potvůrky s LME49710/BD139/40 pro kámoše (toho, co to testoval, nedal mi pokoj
). Nápisy prý (naštěstí) nepotřebuje a knoflíky si popřípadě z nabídek vybere jiné, dle svého vkusu a chuti utrácet... Nic moc výsledek, na krásné finály nemám trpělivost ani zručnost, co nadělám, jsem spíše takový patlal... ![[Image: IMG-1342.jpg]](https://i.postimg.cc/XZ9S1Mmf/IMG-1342.jpg)
![[Image: IMG-1349.jpg]](https://i.postimg.cc/Z9SDRWsN/IMG-1349.jpg)
