Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 6. 10. 2023
Je otázkou, zda ta LED slouží k nasvícení stupnice, nebo jen jako dodatečná informace, např. OK ochran, nebo právě clip. Nikde jsem k tomu na netu nenašel.
On si ten přístroj, pokud k němu nebude popis, vyžádá (opatrné!) změření, kolik proudu a napětí potřebuje pro 0 dB, popřípadě i opsat někde nějaký ovládací zesilovač. Asi postačí obvod (usměrňovač a napěťový dělič) napájený z reprovýstupu - což je brnkačka, nejlépe s nějakými vychytávkami - což už taková brnkačka být nemusí.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 7. 10. 2023
Měl by to být tento:
https://hadex.cz/r097-vu-metr-panelovy-2x--20-az-5db-500ua-116x51mm/
Štěrbina vedle připojení by mohla být pro ledku na podsvit, otvor vlevo pro vrut k přichycení na panel.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 8. 10. 2023
Zkus to nasvítit tou ledkou, jak to dopadne. Bez nasvícení mi to připadá takové smutné
. To bude asi příčina nízké ceny.0,5 mA je jeden údaj, ještě to bude potřeba změřit, jaké napětí to potřebuje pro 0 dB, nebo lépe změřit impedanci přístroje.
Ale myslím si, že by to na ten panel mohlo pěkně zapásnout, co se týká prostoru. Já bych si raději pořídil další přístroj do foroty - jsem deformovaný ze zaměstnání - nepřetržitého provozu, kde i kratší neprovozuschopnost znamená velké ztráty
...
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 10. 10. 2023

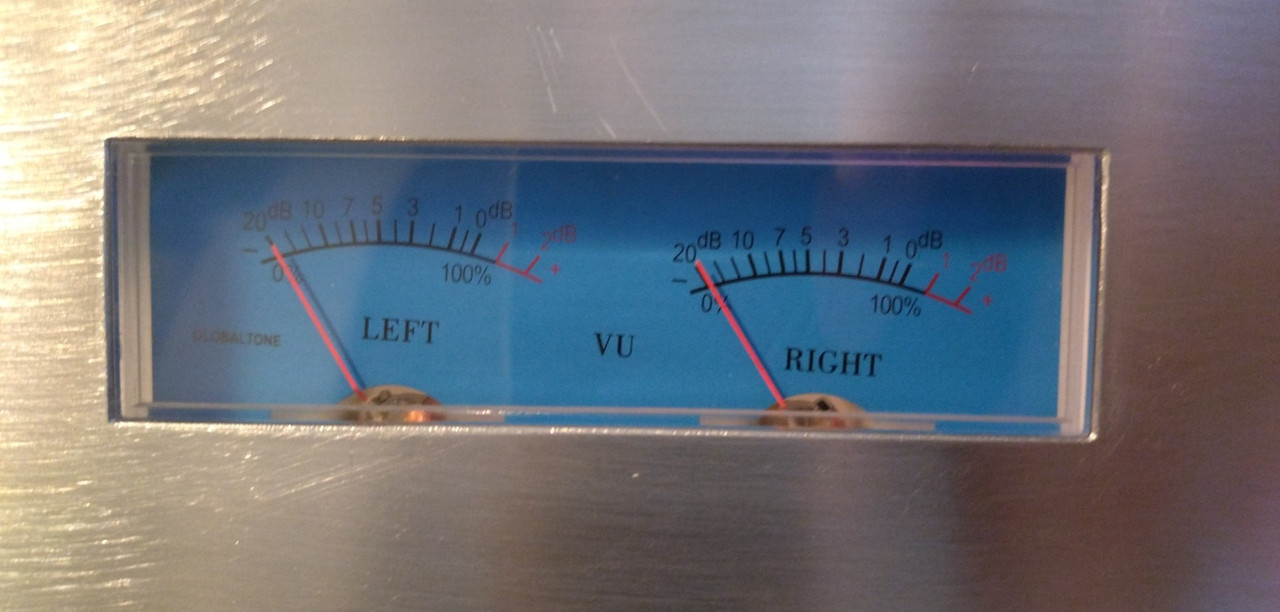

Slícováno
![[Image: IMG-20231010-WA0000-2.jpg]](https://i.postimg.cc/yNbn9q5t/IMG-20231010-WA0000-2.jpg)
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 11. 10. 2023
Jo, pasuje to. Zkus to nějak prosítit nebo z boku nasvítit, jak to bude vypadat. Svítící ručkový indikátor obvykle vypadá líp.
Jedna rada v oblasti mechaniky. Šikovný kolega mne naučil (vidouc, jaký já jsem nešika
), že rovné stěny do hliníku se pilují pomocí ocelového plechu, jehož zcela rovnou plochu pevně přiložím k hliníku podle náčrtu pozice díry. Jen nesmím být ukvapený a příliš tlačit na (jemný) pilník, abych si nepoškodil ocelák. Ta rada se mi později velmi hodila, když jsem potřeboval řezat díry (6 ks cca 3mm*100mm) na tahové potenciometry pro samodomo mixák. Tak získáš zcela rovné stěny díry a je to podmínka, aby to vypadalo proficky... Samozřejmě profi postupy klempířiny jsou jiné.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - jardag69 - 11. 10. 2023
.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 11. 10. 2023
Fotka vytáhla nedostatky, při běžném pohledu to tak hrozný není.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 11. 10. 2023
Víš, ono je to tvé dílo a budeš se s tím nepochybně pochlubit (každý chlap občas potřebuje pochválit, jaký je šikovný, i ženské tohle dobře vědí a obratně s tím pracují
). A napravit třebas tu vertikálu napravo, která mne práskla do očí, je otázka pár minut. Naprosté minimum toho, cos tomu celkově věnoval času. Neber to jako nějaké prudění, samozřejmě záleží jen na tobě (já jsem to zpočátku také takto podceňoval, nejsi první ani poslední), ale věř, že některým přihlížejícím mimo okruh znalců to dá víc, než výčet skvělých parametrů. Je to drobnost, ale skrytým cílem každého amatéra je znejistit nahlížejícího, zda je to skutečně dílo amatéra
.Někteří zdejší zkušení a velice šikovní borci pak ve spolupráci s profiky dovedou takové věci, že to člověka skoro odrazuje něco sám dělat
. Například nádherná deska konektorů od Mechanika (viz 7949), to bere dech:https://www.audioweb.cz/showthread.php?tid=10682&p=398
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 12. 10. 2023
Rozumím, poléčím to
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 20. 10. 2023
Otvor pro VU metr jsem poléčil.
Místní vážený člen fóra mi poskytnul schema driveru, ale z důvodu chyby mezi židlí a klávesnicí se to nepodařilo rozchodit.
Podařilo se mi zprovoznit tento driver:
https://www.circuits-diy.com/simple-vu-meter-using-2n3904-transistor/
Vše funguje, ale vrátil se "zvuk", zase mám někde zemní smyčku?
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 20. 10. 2023
Vzhledem k tomu, že (doufám) dáváš VU metr na výstup zesilovače, lze vše zjednodušit, rozhodně je trand na vstupu zbytečný, ba kontraproduktivní a v silném ohrožení.
Funguje základní zapojení z výstupu k repru na diodu (A-K) - trimr 100k - ochranný rezistor 22k a + měřáku s paralelním kondem by základní službu udělaly. Zem do středu napájení a žádný "zvuk". S výhodou se využije, že moc nevadí propustné napětí diody.
Ale bývají i mnohem sofistikovanější zapojení (co s měřidlem hýbají svižněji, lépe reagují na špičky). To lepší se pak udělá.
A přijde na řadu otázka filozofie nastavení měřidla: Při jakém výkonu má být 0 dB? Při RMS výkonu? Má to kopírovat špičky? To vůbec není švanda rozhodnout
. Možná budeš chtít, aby se to pěkně hýbalo při pohodovém poslechu a abys to návštěvě nemusel předvádět na plný kotel, ale v tom je obvykle principiální rozpor.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - BV - 21. 10. 2023
Citace:zase mám někde zemní smyčku?Spoločné napájanie 12V pre obidva kanály indikácie?
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 21. 10. 2023

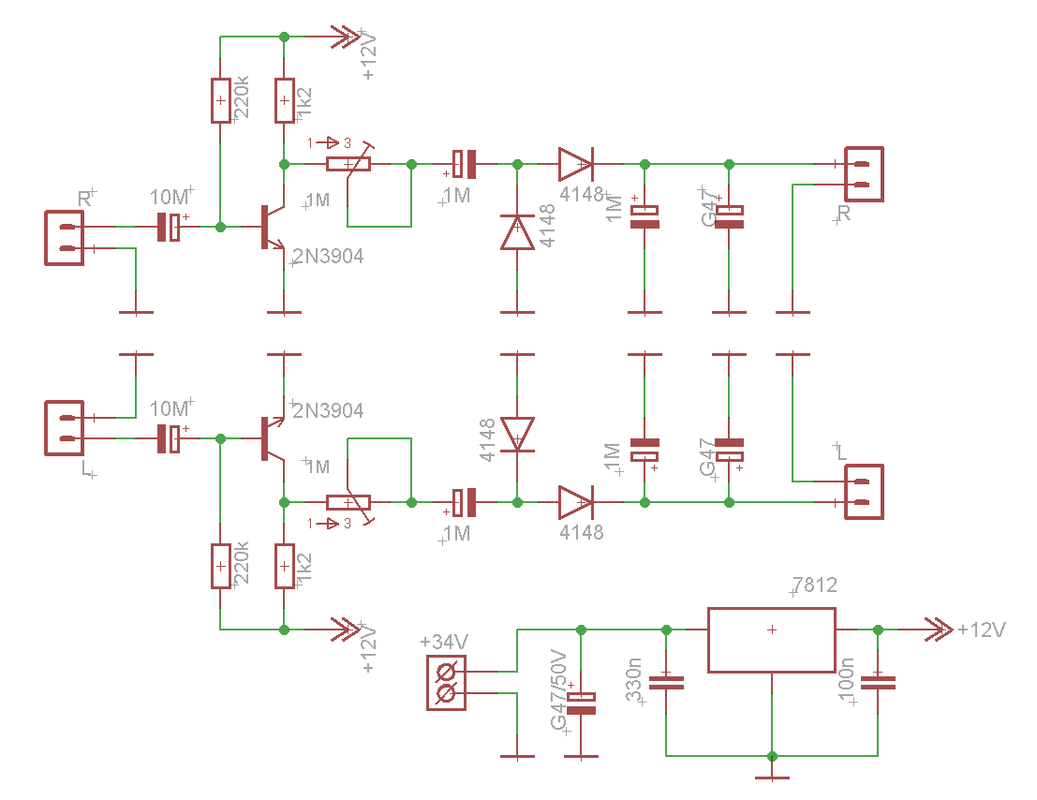

VU metr jsem pojal jako "měřák" vstupu signálu - špatně?
DPS driveru je připojena samostatně na vstup signálu stíněnou dvoulinkou a z DPS výstup na VU metr.
Napájení driveru 12V ze zdroje přes LM7812.
Jako začátečníkovi by mi stačil pohybující se ukazatel při pohodovém poslechu.
![[Image: obr-zek-2023-10-21-095803253.png]](https://i.postimg.cc/jSP0DTFR/obr-zek-2023-10-21-095803253.png)
To BV: ano, na jedné DPS mám oba kanály driveru se společným napájením 12V.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 21. 10. 2023
Vyzkoušej odpojit trimr 1M od od trandu a odporu 1k2. Přes odpůrek cca 22 k trimr spoj s výstupem pro reproduktory. Trimr bude někde blízko minima. Mělo by to šlapat. Bez trandů, bez napájení 12 V a bez "zvuku". Pozor na vedení tohoto silného signálu a pozor na nebezpečí zkratu výstupu - nějak nevěřím, že by ho ochrana (?) zvládla. A zvažoval bych minimalizaci kondu G47 paralelně s měřidlem - vyzkoušet.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - jardag69 - 21. 10. 2023
.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 21. 10. 2023
To Otas:

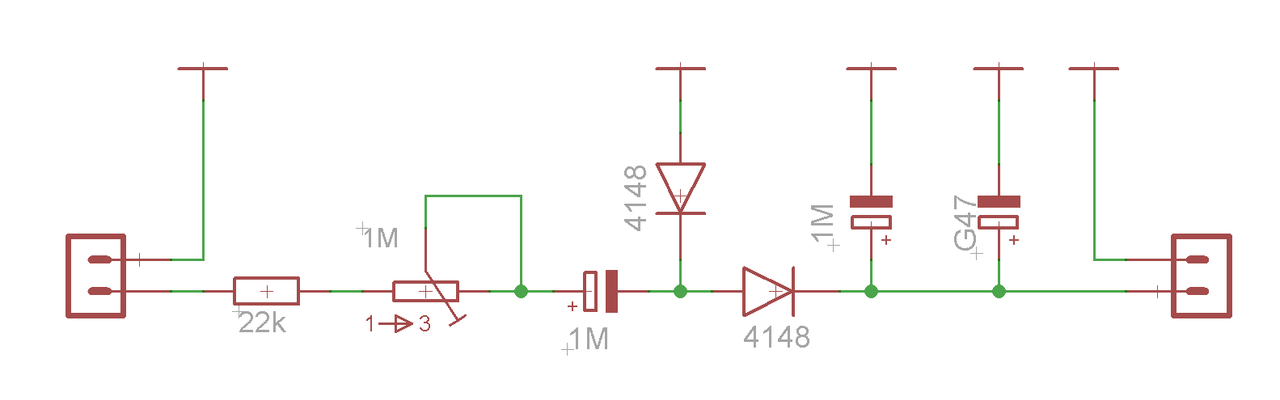

Takto připojit mezi výstup repro a měřák?
![[Image: obr-zek-2023-10-21-164555866.png]](https://i.postimg.cc/BvxpGsBy/obr-zek-2023-10-21-164555866.png)
To jardag69:
Vycházel jsem odsud:
https://www.circuits-diy.com/simple-vu-meter-using-2n3904-transistor/
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 21. 10. 2023
Ehm, jak velké napětí bude muset být na tom trimru, aby měřák 1mA ukázal plnou výchylku? Dejme tomu když budeš mít jezdec v polovině dráhy
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - orhore - 21. 10. 2023
Může být i pasívní s logaritmickým průběhem. Těch zapojení pro měřáky je hodně. Většinou jsou ale šité na míru vlastností měřidel a výkonu zesilovače.
![[Image: vu-meter-circuit.gif]](https://www.giangrandi.org/electronics/vu-meter/vu-meter-circuit.gif)
Celý článek: https://www.giangrandi.org/electronics/vu-meter/vu-meter.shtml
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - jardag69 - 21. 10. 2023
.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 21. 10. 2023
Která hodnota kondenzátoru dává větší smysl?
