Accuphase DIY z Aliexpresu - laco - 27. 6. 2020
podla mna, dobre trafo pre danwatt je 150-200VA, 2x35VAC naprazdno. dostanes cca 60W/4R
napr ezk.cz TST200/022 2x35V (ja mam zopar indelov, neboli problemy)
Accuphase DIY z Aliexpresu - František - 27. 6. 2020
S tými EI na obrázku 180VA 41V naprázdno dá 65W/4R.
Toroid 350VA 46V naprázdno asi 80W/4R.
Na osciloskope omedzuje horná polvlna so zvlnením...vykreslí celú aj orezanú polvlnu s vlnenim cez seba. Možno prinízka kapacita 4m7 v zdroji.
Accuphase DIY z Aliexpresu - danhard - 27. 6. 2020
U symetricky napájeného zesilovače by bylo omezení se zvlněním symetricky.
Střed výstupu se nastavuje mezi kozy, aby to bylo nejlepší pro hudební signál :o)
Accuphase DIY z Aliexpresu - František - 27. 6. 2020
Nastavujem (napájacie napätie -10%) /2. Pre najlepší sínus by to bolo asi -20%. Dobre?
Môže sa zdvihnúť zosilnenie znížením odporu v emitore T1, povedzme na 30-35? Kde je rozumné max? Teraz je myslím 23 asi.
Accuphase DIY z Aliexpresu - František - 11. 7. 2020
Foto ešte zo včera
piatoček, grilovačka, bazén, Bad Boy, BT a speaker protection
![[Image: 4LvyfXN.jpg]](https://i.imgur.com/4LvyfXN.jpg)
Accuphase DIY z Aliexpresu - František - 24. 7. 2020
Aj keď nieje teraz moc čas na bastlenie, ale už ma to pár dní lákalo spráskať nejakú divočinu
Tak len tak pre radosť P3A od Elliotta: https://sound-au.com/project3a.htm
![[Image: Pim8PAa.jpg]](https://i.imgur.com/Pim8PAa.jpg)
Accuphase DIY z Aliexpresu - jmd - 21. 10. 2020
Kategória Parasound JC-2 by vás nezaujímala? Nie len vedľa je uverejnená schéma. Mne sa chcelo ju prekresliť do simulátora MC12 a tak je tam aj pre vás aj cir súbor. Ten stroj sa vyrába k spokojnosti 14r. Ďakujem za prípadne reakcie a aj názory na zapojenie.
https://hifi.slovanet.sk/bb/viewtopic.php?p=339325#339325
Accuphase DIY z Aliexpresu - danhard - 21. 10. 2020
Když se podíváš na to předchozí schema, tak asi nezajímala
Accuphase DIY z Aliexpresu - kaed - 21. 10. 2020
schéma tam nikde nevidím, ale podle tématu je to premp, ne koncák...
Accuphase DIY z Aliexpresu - mechanik - 21. 10. 2020
Uniká mi zmysel celosymetrických obvodov. Je tam akurát 2x vyššia spotreba súčiastok. Kto chce dosiahnuť vysoké potlačenie súhlasného signálu tak to bude lepšie vychádzať s nejakymi OZ hneď na vstupe než sa snažiť o symetriu celého zosilňovača s tranzistorov... Alebo máte iný názor?
Ale je to samý mosfet jfet. To bude asi silne "relaxovaný" zvuk :-D (som si vypožičal z nejakej amaterskej recenzie)
EDIT: kaed, pdf na poslednej strane po prihlásení
Accuphase DIY z Aliexpresu - DJ_Rix - 21. 10. 2020
mechanik napsal:Uniká mi zmysel celosymetrických obvodov
Třeba to je proto, že z logiky to potlačuje souhlasná zkreslení.
Accuphase DIY z Aliexpresu - mechanik - 21. 10. 2020
Kludne dosiahnem 0,00025% a stačí mi nesymetrické zapojenie. Takže čo z toho? Pri reproduktoroch je aj 1% dobrá hodnota. Ja by som desattisiciny tak neprežíval.
Accuphase DIY z Aliexpresu - DJ_Rix - 21. 10. 2020
To byla reakce na:
Citace: Uniká mi zmysel celosymetrických obvodovnic víc, nic míň.
Accuphase DIY z Aliexpresu - danhard - 21. 10. 2020
Celosymetricky je to přeci nejvíc Hig End !
Hlavně to musí být plný dnes už nesehnatelných fetů
Accuphase DIY z Aliexpresu - mechanik - 21. 10. 2020
Asi tak :-D
Accuphase DIY z Aliexpresu - BV - 21. 10. 2020
Citace:Třeba to je proto, že z logiky to potlačuje souhlasná zkreslení.Pokiaľ ide o skreslenia, tak to nie je nič výnimočné..
https://www.audiosciencereview.com/forum/index.php?threads/parasound-jc2-preamplifier-review.14779/
Ak chce niekto kvalitný minimalistický preamp, tak tu je príklad (autor Bruno Putzey)
https://www.hifiocean.biz/products/minimalist-balanced-preamplifier?variant=32121751404624
Accuphase DIY z Aliexpresu - jmd - 21. 10. 2020
Presúvam sa sem, tu je viac technikov ktorí tomu majú čo povedať...
BV dá sa len súhlasiť, fakty z merania a technické riešenia sú jednoznačné. Otázne je, či by sa majiteľom chcelo prerábať vstupnú dosku s reguláciou hlasitosti. Napr. by to šlo vyrobiť v diy riešení rozmerovo 1:1 a vyskúšať zameniť za pôvodný originál a porovnať. Prípadne v 1. kroku aby sa zachovala funkcionalita, tak to len prerobiť na novej Diy doske s použitím 1/10 impedancie oproti pôvodným komponentom vstupnej dosky.
2. Nevidím dôvod, prečo by pri 4Vrms na výstupe čo nameral Amir by mal byť problém so zapojením predzosilňovača. Ten zo simulácie dokáže bez významného zhoršenia simulovaných skreslení ísť aj nad 4Vrms. Uvažujem či mu meranie nerozhodil práve ten nesymetrický zaťažujúci 100ohm odpor. Ale ani na ASR žiaden rozruch a vysvetlenie alebo následná oprava merania. Všetci sú asi spokojní.
Accuphase DIY z Aliexpresu - jmd - 21. 10. 2020
Tu je schéma, ktorá je dohľadateľná na temných stránkach internetu a aj na Diy fórach...
![[Image: JC-2-sch.png]](https://i.postimg.cc/RVG4vNQ8/JC-2-sch.png)
Accuphase DIY z Aliexpresu - jmd - 21. 10. 2020
Danhard
prosím ťa, aké riešenie ohľadne R9 a R10 prípadne R62 a R63 si mal na mysli, citujem tvoje slová ...
Krásně jste si tu JC-2 vylepšili, bohužel slovutní páni inženýři, když navolíte jinej vstup, než jeden z těch dvou symetrickejch, tak vám ten mínusovej vstup visí v luftě a jste s odstupem a přeslechy jaksi im Arsch.
Řešní je, sice není prudce elgantní, ale jako kompromis pro dva symetrické vstupy by to snad šlo. Zapojte do akce ty hlávky zelí co nosíte na krku, jste chytrý kluci, určitě na to přijdete sami Very Happy
Accuphase DIY z Aliexpresu - jmd - 21. 10. 2020

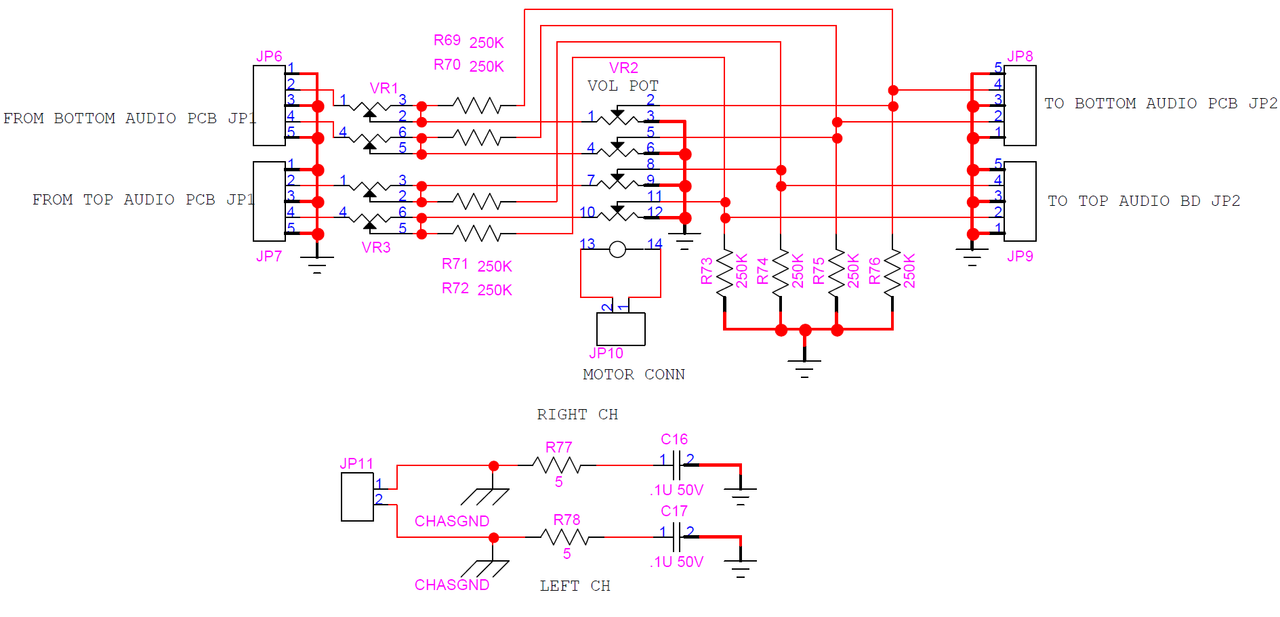

tu je aj chýbajúca doska gain a volume, ktorú by šlo vymeniť za diy s 1/10 impedanciami než je pôvodných 100k gain a 50k volume
![[Image: JC-2-sch-volume.png]](https://i.postimg.cc/fLxf63Sq/JC-2-sch-volume.png)
